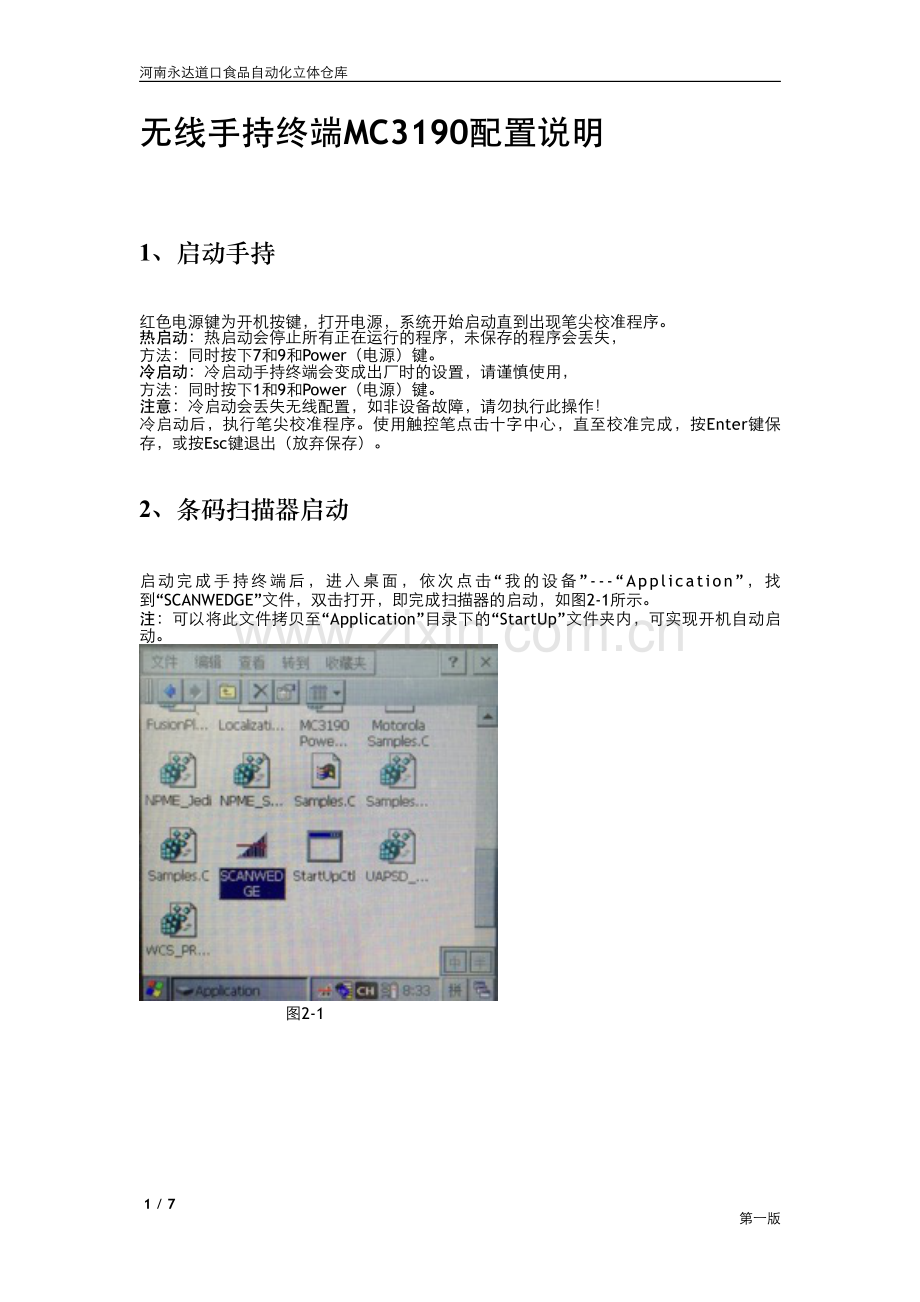

河南永达道口食品自动化立体仓库无线手持终端MC3190配置说明 1、启动手持 红色电源键为开机按键，打开电源，系统开始启动直到出现笔尖校准程序。热启动：热启动会停止所有正在运行的程序，未保存的程序会丢失，方法：同时按下7和9和Power（电源）键。冷启动：冷启动手持终端会变成出厂时的设置，请谨慎使用，方法：同时按下1和9和Power（电源）键。注意：冷启动会丢失无线配置，如非设备故障，请勿执行此操作！冷启动后，执行笔尖校准程序。使用触控笔点击十字中心，直至校准完成，按Enter键保存，或按Esc键退出（放弃保存）。2、条码扫描器启动 启动完成手持终端后，进入桌面，依次点击“我的设备”-“Application”，找到“SCANWEDGE”文件，双击打开，即完成扫描器的启动，如图2-1所示。注：可以将此文件拷贝至“Application”目录下的“StartUp”文件夹内，可实现开机自动启动。图2-1 /17第一版河南永达道口食品自动化立体仓库3、无线配置 3.1 查找无线网络 找到右下角“无线网络管理”图标，点击“查找网络”，进入无线网络扫描界面，如图3-1所示。图3-1 3.2创建配置文件（图3-2）选中所要连接的无线网络，长按弹出“创建配置文件”菜单，如图3-2所示。图3-2 /27第一版河南永达道口食品自动化立体仓库3.3配置无线网络 填写“配置文件名称”（默认），如图3-3-1所示，点击下一步 图3-3-1 选择操作模式和国家（地区），如图3-3-2所示，点击下一步 图3-3-2 选择安全模式为“WPA2-个人”，身份验证类型为“无”。注：此处安全模式为“WPA2-个人”，若选择错误，就算无线密钥正确，终端也会连接不上无线，切记！如图3-3-3所示，完成点击下一步 /37第一版河南永达道口食品自动化立体仓库 图3-3-3 选择加密类型为“TKIP”，输入预共享密钥（PSK）为“通行码”，如图3-3-4所示，完成后点击下一步 图3-3-4 输入相应无线的密钥并确认，如图3-3-5所示，永达道口自动化立体仓库的无线网络：*对应的密钥为*，确认无误后，点击下一步 /47第一版河南永达道口食品自动化立体仓库 图3-3-5 去除勾选的自动获取设备IP地址选项，如图3-3-6所示，点击下一步 图3-3-6 手动输入设备的IP地址及子网掩码，永达立体仓库的手持终端的IP为192.168.*.71-76，子网掩码均为255.255.255.0，共计6台设备，切记设备IP地址不可和其他设备相同，避免冲突！如图3-3-7所示，完成后点击下一步 /57第一版河南永达道口食品自动化立体仓库 图3-3-7 传输功率选择“自动功率”，如图3-3-8所示，点击下一步 图3-3-8 电池使用状况模式视使用情况所示，默认快速省电模式，如图3-3-9所示，点击保存，即完成无线网络配置。/67第一版河南永达道口食品自动化立体仓库 图3-3-9 3.4连接立体仓库管理系统 打开桌面IE浏览器，在地址栏中输入 http:/192.168.*.91/（即配置IIS服务的计算机IP）进入立体仓库管理系统，使用账户登录系统，即可执行入库作业。如图3-4-1所示。图3-4-1 注：可以在浏览器的“查看”菜单选择“Internet选项”中的“起始页”栏中输入http:/192.168.*.91/，设置为默认主页。/77第一版
