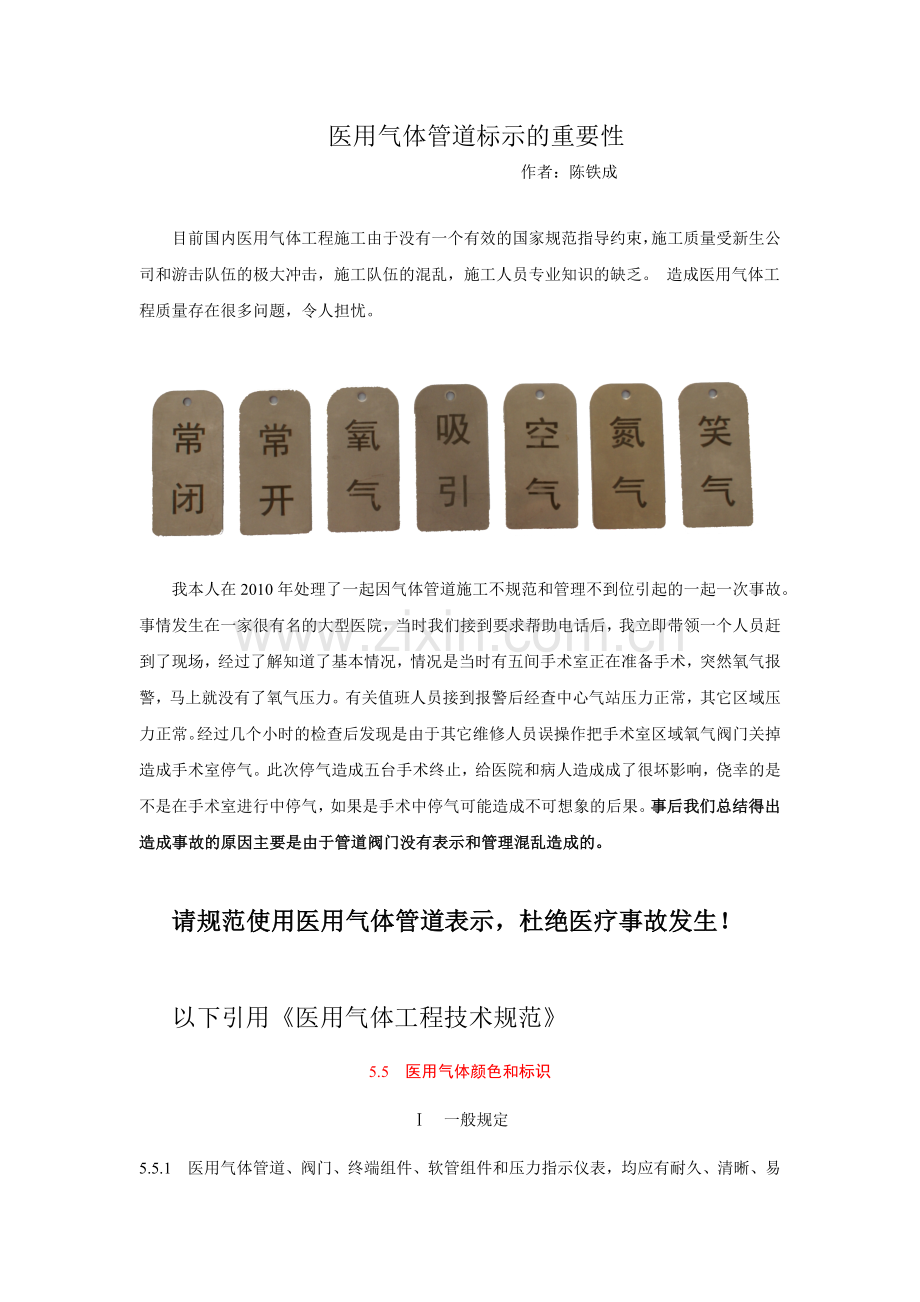

医用气体管道标示的重要性
作者：陈铁成

目前国内医用气体工程施工由于没有一个有效的国家规范指导约束，施工质量受新生公司和游击队伍的极大冲击，施工队伍的混乱，施工人员专业知识的缺乏。 造成医用气体工程质量存在很多问题，令人担忧。
我本人在2010年处理了一起因气体管道施工不规范和管理不到位引起的一起一次事故。事情发生在一家很有名的大型医院，当时我们接到要求帮助电话后，我立即带领一个人员赶到了现场，经过了解知道了基本情况，情况是当时有五间手术室正在准备手术，突然氧气报警，马上就没有了氧气压力。有关值班人员接到报警后经查中心气站压力正常，其它区域压力正常。经过几个小时的检查后发现是由于其它维修人员误操作把手术室区域氧气阀门关掉造成手术室停气。此次停气造成五台手术终止，给医院和病人造成成了很坏影响，侥幸的是不是在手术室进行中停气，如果是手术中停气可能造成不可想象的后果。事后我们总结得出造成事故的原因主要是由于管道阀门没有表示和管理混乱造成的。

请规范使用医用气体管道表示，杜绝医疗事故发生！

以下引用《医用气体工程技术规范》

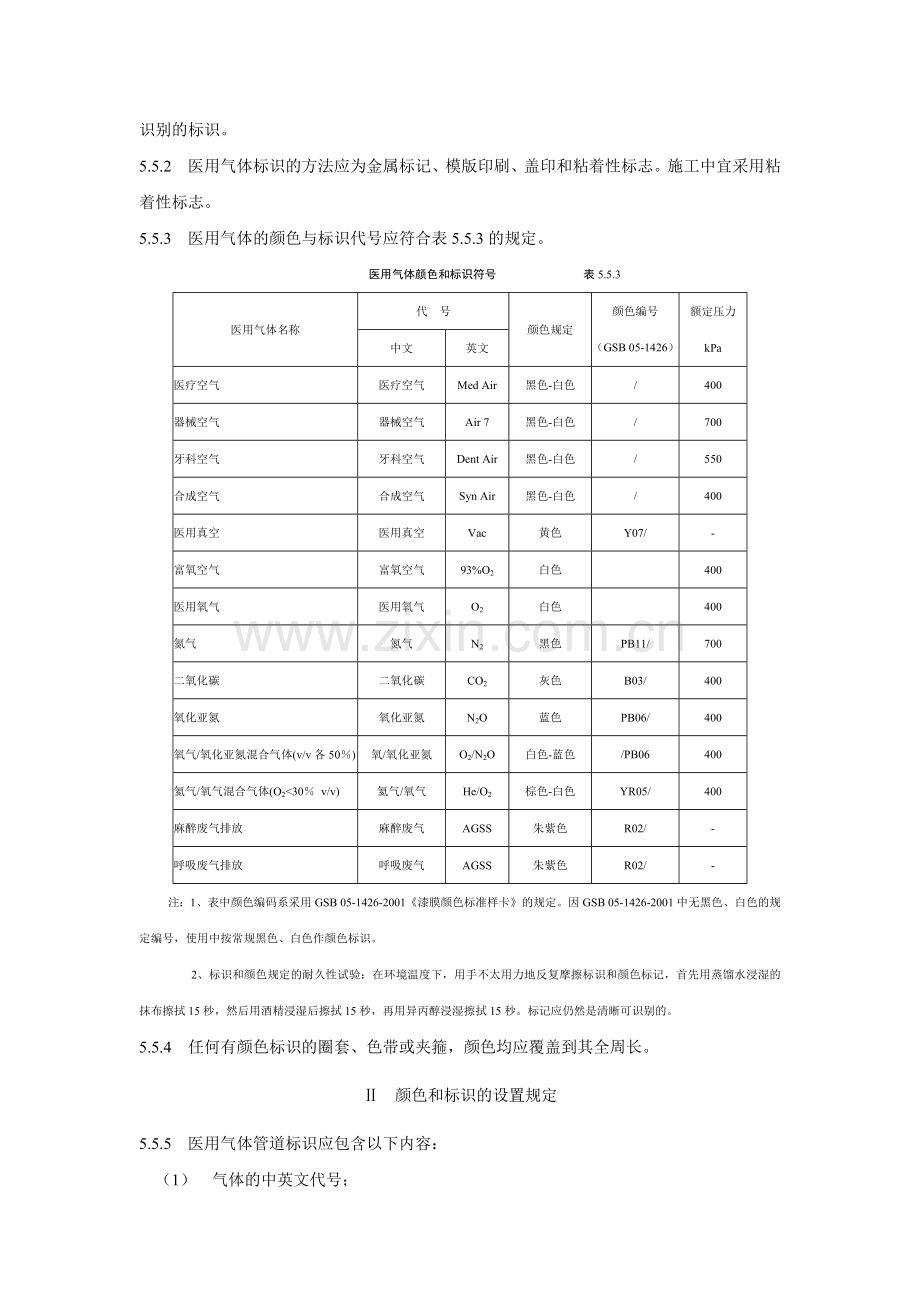

5.5 医用气体颜色和标识
Ⅰ 一般规定
5.5.1 医用气体管道、阀门、终端组件、软管组件和压力指示仪表，均应有耐久、清晰、易识别的标识。
5.5.2 医用气体标识的方法应为金属标记、模版印刷、盖印和粘着性标志。施工中宜采用粘着性标志。
5.5.3 医用气体的颜色与标识代号应符合表5.5.3的规定。
医用气体颜色和标识符号 表5.5.3
医用气体名称
代 号
颜色规定
颜色编号
（GSB 05-1426）
额定压力
kPa
中文
英文
医疗空气
医疗空气
Med Air
黑色-白色
/
400
器械空气
器械空气
Air 7
黑色-白色
/
700
牙科空气
牙科空气
Dent Air
黑色-白色
/
550
合成空气
合成空气
Syn Air
黑色-白色
/
400
医用真空
医用真空
Vac
黄色
Y07/
-
富氧空气
富氧空气
93%O2
白色

400
医用氧气
医用氧气
O2
白色

400
氮气
氮气
N2
黑色
PB11/
700
二氧化碳
二氧化碳
CO2
灰色
B03/
400
氧化亚氮
氧化亚氮
N2O
蓝色
PB06/
400
氧气/氧化亚氮混合气体(v/v各50％)
氧/氧化亚氮
O2/N2O
白色-蓝色
/PB06
400
氦气/氧气混合气体(O2<30％ v/v)
氦气/氧气
He/O2
棕色-白色
YR05/
400
麻醉废气排放
麻醉废气
AGSS
朱紫色
R02/
-
呼吸废气排放
呼吸废气
AGSS
朱紫色
R02/
-
注：1、表中颜色编码系采用GSB 05-1426-2001《漆膜颜色标准样卡》的规定。因GSB 05-1426-2001中无黑色、白色的规定编号，使用中按常规黑色、白色作颜色标识。
2、标识和颜色规定的耐久性试验：在环境温度下，用手不太用力地反复摩擦标识和颜色标记，首先用蒸馏水浸湿的抹布擦拭15秒，然后用酒精浸湿后擦拭15秒，再用异丙醇浸湿擦拭15秒。标记应仍然是清晰可识别的。
5.5.4 任何有颜色标识的圈套、色带或夹箍，颜色均应覆盖到其全周长。
Ⅱ 颜色和标识的设置规定
5.5.5 医用气体管道标识应包含以下内容：
（1） 气体的中英文代号；
（2） 气体的颜色标记；
（3） 标有气体流动方向的箭头；
（4） 若医用压缩管道的运行压力不在表5.5.3的额定压力范围区间内，则管道上的标识除气体代号外还应包括气体的运行压力。
5.5.6 医用气体管道标识的设置应按以下规定进行：
（1） 标识沿管道的纵向轴以一定的间隔连续设置，间距不应超过10米；
（2） 管道经过的任一房间内至少设有一个标识；
（3） 管道穿越的隔墙或隔断的两侧均应有标识；
（4） 立管穿越的每一层应至少有一个标识；
（5） 标识使用的字体应不小于6mm高。标识长度不应小于40mm。
5.5.7 医用气体管道外表除本章规定的标识外，不应有其它涂料或涂覆层。
5.5.8 医用气体输入、输出口处的标识应包含气体代号、压力及气流方向的箭头。
5.5.9 阀门的标识应按以下规定进行：
（1） 每种气体的中英文代号；
（2） 阀门所服务的区域或房间的名称；
（3） 若正压管道的运行压力不在表5.5.3的额定压力范围区间内，则阀门上的标识还应包含气体运行压力；
（4） 应有明确的当前开、闭状态指示以及开关旋向指示；
（5） 应标明注意事项及警示语。
5.5.10 终端组件的标识应包括以下内容：
（1） 终端组件外表面应按表5.5.3规定设置持久和清晰的颜色及中英文或英文代号，无中文代号的应在其安装位置处附近设置中文代号；
（2） 气体插头应按表5.5.3规定设置持久和清晰的颜色和中英文代号；
（3） 文字的高度：中文不应小于3.5mm，英文不应小于2.5mm。
5.5.11 除医疗器材上的软管组件外，医用气体工程中使用的低压软管组件的标识应符合：
（1） 所有管接头/套管和夹箍上应标识有气体的中英文或英文代号；
（2） 软管的两端应贴有带颜色标记的条带；
（3） 如使用色带条，则色带应设置在靠近软管的连接处，且色带宽度应不小于25mm；
（4） 软管组件上应至少有一处标有气体的中文代号及安全使用的期限；
（5） 软管的端口应盖有带颜色标记的密封端盖。
5.5.12 医用气体报警装置应有明确的监测内容及监测区域的中文标识。
5.5.13 医用气体计量表应有明确的计量区域的中文标识。
5.5.14 埋地医用气体管道上方0.3m处宜设置开挖警示色带。
