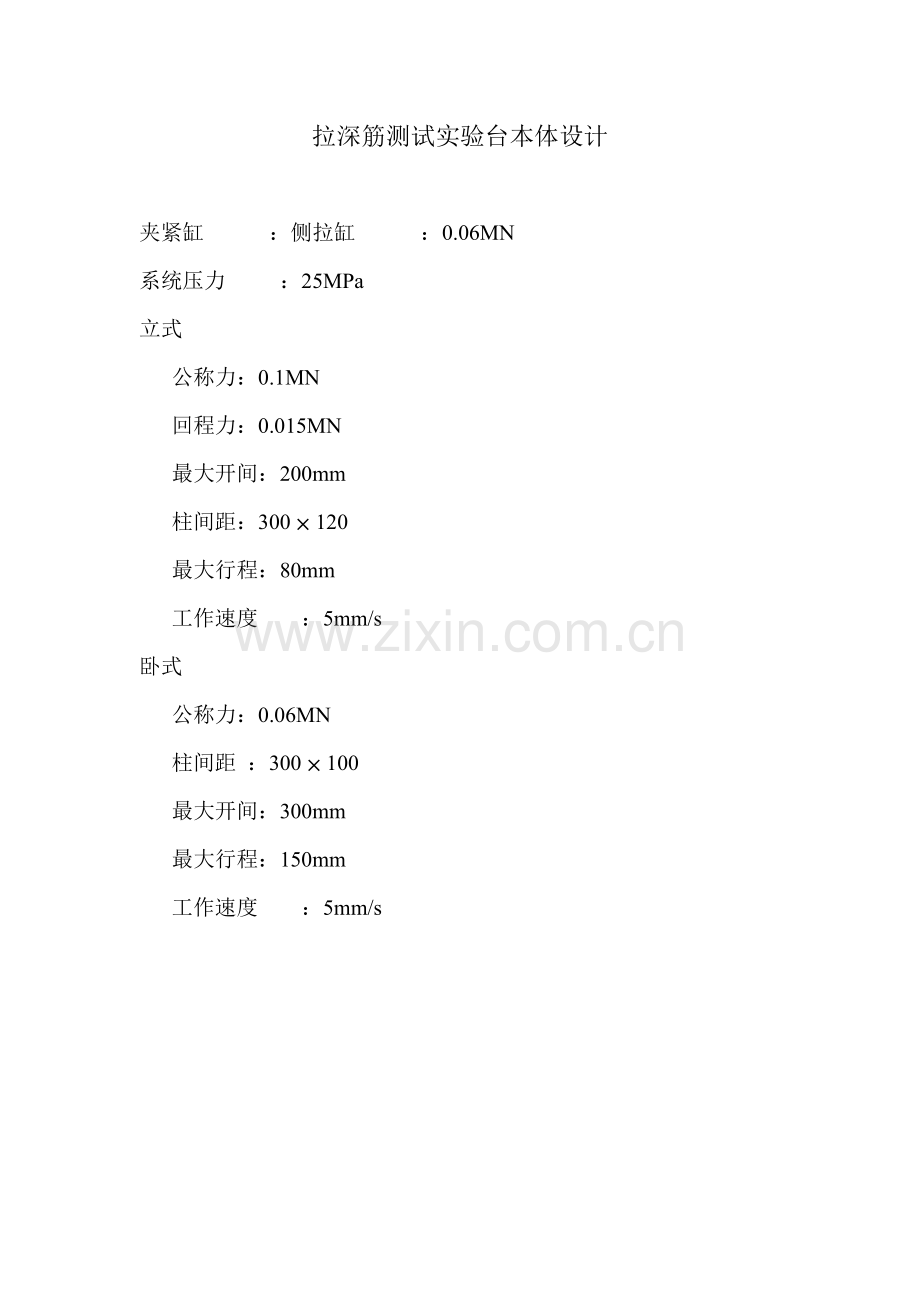

拉深筋测试实验台本体设计夹紧缸：侧拉缸：0.06MN 系统压力：25MPa 立式公称力：0.1MN 回程力：0.015MN 最大开间：200mm 柱间距：300×120 最大行程：80mm 工作速度：5mm/s 卧式公称力：0.06MN 柱间距：300×100 最大开间：300mm 最大行程：150mm 工作速度：5mm/s 6.5MN镦锻机本体设计主弯曲缸：0.5MN 镦锻缸：2 ×0.6MN 系统压力：25MPa 回程力：15% 项出缸：0.1MN 增力比：大于5 动梁工作速度：0~50mm/s可调弯曲缸工作速度：0~50mm/s可调弯曲行程： 500mm 动梁行程： 500mm 净空距：1300mm 水平助推缸：0.5MN 3.15MN缸动式液压机本体设计技术参数：公称压力P： 3.15MN 介质压力p： 25 MPa 最大工作行程S： 600 mm 最大开间H： 900 mm 工作台尺寸L×B（长×宽）：1000×800 mm 工作速度V： 100 mm/s 回程力P0： 0.5MN 回程速度v： 200 mm/s 5MN双动拉深液压机本体设计技术参数：公称压力P： 5 MN 介质压力p： 25 MPa 最大工作行程： 900 mm 净空高度H： 1200 mm 工作速度V： 50 mm/s 内滑块：公称压力： 3 MN 回程力： 0.6 MN 有效面积： 500×500 mm 回程速度v： 150 mm/s 外滑块：公称压力： 2 MN 回程力： 0.4 MN 有效面积： 1200×1200 mm 回程速度v： 150 mm/s 顶出力P1： 1 MN 顶出行程S1： 350mm 顶出速度V1： 40 mm/s 20MN双柱锻造液压机本体设计技术参数：公称压力P： 20 MN 介质压力p： 25 MPa 最大工作行程S： 2500 mm 最大开间H： 4500 mm 工作台尺寸L×B（长×宽）：2200×1800 mm 工作速度V： 70 mm/s 回程力P0： 2MN 回程速度v： 100 mm/s 6.3MN焊接结构多向模锻液压机本体设计技术参数：公称压力：垂直力：6.3MN 水平力：1 MN 介质压力p： 25 MN 回程力：垂直：1MN 水平： 0.2MN 最大工作行程S： 500 mm 最大开间H： 900 mm 工作台尺寸L×B（长×宽）：1000×800 mm 工作速度： 50 mm/s 顶出力P1： 1 MN 顶出行程S1： 200mm 顶出速度V1： 40 mm/s 5MN铸造结构多向模锻液压机本体设计技术参数：公称压力：垂直力：5MN 水平力：0.8MN 介质压力p： 25 MN 回程力：垂直：0.8MN 水平： 0.1MN 最大工作行程S： 500 mm 最大开间H： 900 mm 工作台尺寸L×B（长×宽）：900×800 mm 工作速度： 50 mm/s 顶出力P1： 0.8 MN 顶出行程S1： 200mm 顶出速度V1： 40 mm/s 8MN焊接结构液压机本体设计技术参数：公称压力P： 8 MN 介质压力p： 25 MPa 最大工作行程S： 1000 mm 最大开间H： 1400 mm 工作台尺寸L×B（长×宽）：1300×1100 mm 工作速度V： 10 mm/s 回程力P0： 1 MN 回程速度v： 40 mm/s 顶出力P1： 1 MN 顶出缸回程力P2： 0.2 MN 顶出行程S1： 200mm 顶出速度V1： 40 mm/s 8MN板框式模锻液压机本体设计公称压力：8MN 系统压力：45MPa 主工作缸数量：6(1.5MN×4) 最大行程： 500mm 垂直穿孔缸数量：1(2MN) 最大行程： 600mm 回程缸: 0.3 MN×4 穿孔回程缸： 0.2MN×2 同步缸： 0.1 MN×4 主工作缸、垂直穿孔缸最大工作速度：90mm/s 主工作缸、垂直穿孔缸空程、回程工作速度：200 mm/s 最大净空高度：1350mm 工作台尺寸：800mm×600mm 16MN通用实验液压机本体设计技术参数：公称压力P： 16 MN 介质压力p： 25MPa 最大工作行程S： 1100 mm 最大开间H： 1600 mm 工作台尺寸L×B（长×宽）：1300×900 mm 工作速度V： 80 mm/s 回程力P0： 2MN 回程速度v： 200 mm/s 顶出力P1： 2 MN 顶出缸回程力P2： 0.4 MN 顶出行程S1： 400mm 顶出速度V1： 40 mm/s 3.15MN全预紧组合结构液压机本体设计技术参数：公称压力P： 3.15 MN 介质压力p： 25 MPa 最大工作行程S： 800 mm 最大开间H： 1250 mm 工作台尺寸L×B（长×宽）：1260×1120 mm 工作速度V： 40 mm/s 快进速度V0： 150 mm/s 回程力P0： 0.5 MN 回程速度v： 100 mm/s 顶出力P1： 0.4 MN 顶出行程S1： 240mm 顶出速度V1： 40 mm/s 5MN铸造结构通用液压机本体设计技术参数：公称压力P： 5 MN 介质压力p： 25 MPa 最大工作行程S： 650 mm 最大开间H： 1200 mm 工作台尺寸L×B（长×宽）：1200×1000 mm 工作速度V： 35 mm/s 回程力P0： 0.5 MN 回程速度v： 100 mm/s 顶出力P1： 0.6 MN 顶出缸回程力P2： 0.25 MN 顶出行程S1： 300 mm 顶出速度V1： 30 mm/s
