图 纸 会 审 问 题
工程名称：1800-14/1# 专业：土建（结构）
序号
图纸名称及图号
问题及建议
会审结论
1
建施-01
建施-01图中设计没有对外装修选用的材料、规格、色彩提出明确要求。请设计提供初步要求，以便施工单位制作样板。
外装饰见建施-06内装饰见建施-03采用白色，外门同外墙装饰颜色一样（见山东省建筑标准图集）
2
结施-01
请设计给出结构回筑各阶段抗浮验算及抗浮施工方案和抗浮应急预案。
应针对此问题编制相关施工预案（考虑相关水文信息）
3
结施-01、建施-10
结施-01图中标注沥青砼垫层150mm，建施-10图中标注沥青砼垫层为100mm，两图标注不一致，请明确
按150mm
4
结施-02
结施-02图中设计未对筏板基础底防水层、保护层给出明确做法，请明确。
见山东省标准图集，同时内侧采用水泥渗透结晶材料。
5
结施-02、建施-04
地下室外墙厚度在建施-04图中要求为200mm，而在结施-02图中要求为300mm，两图要求不一致，请明确。
按照结施-02图中要求为300mm执行
6
结施-01、建施-01
结施-01图中设计说明中（第5.3条）非土内砌体材料为加气砼砌块,而建施-01图中设计说明中(第4.2条)墙体采用200mm厚多孔页岩砖,两图要求不一致,请明确。
采用加气砼砌体
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）

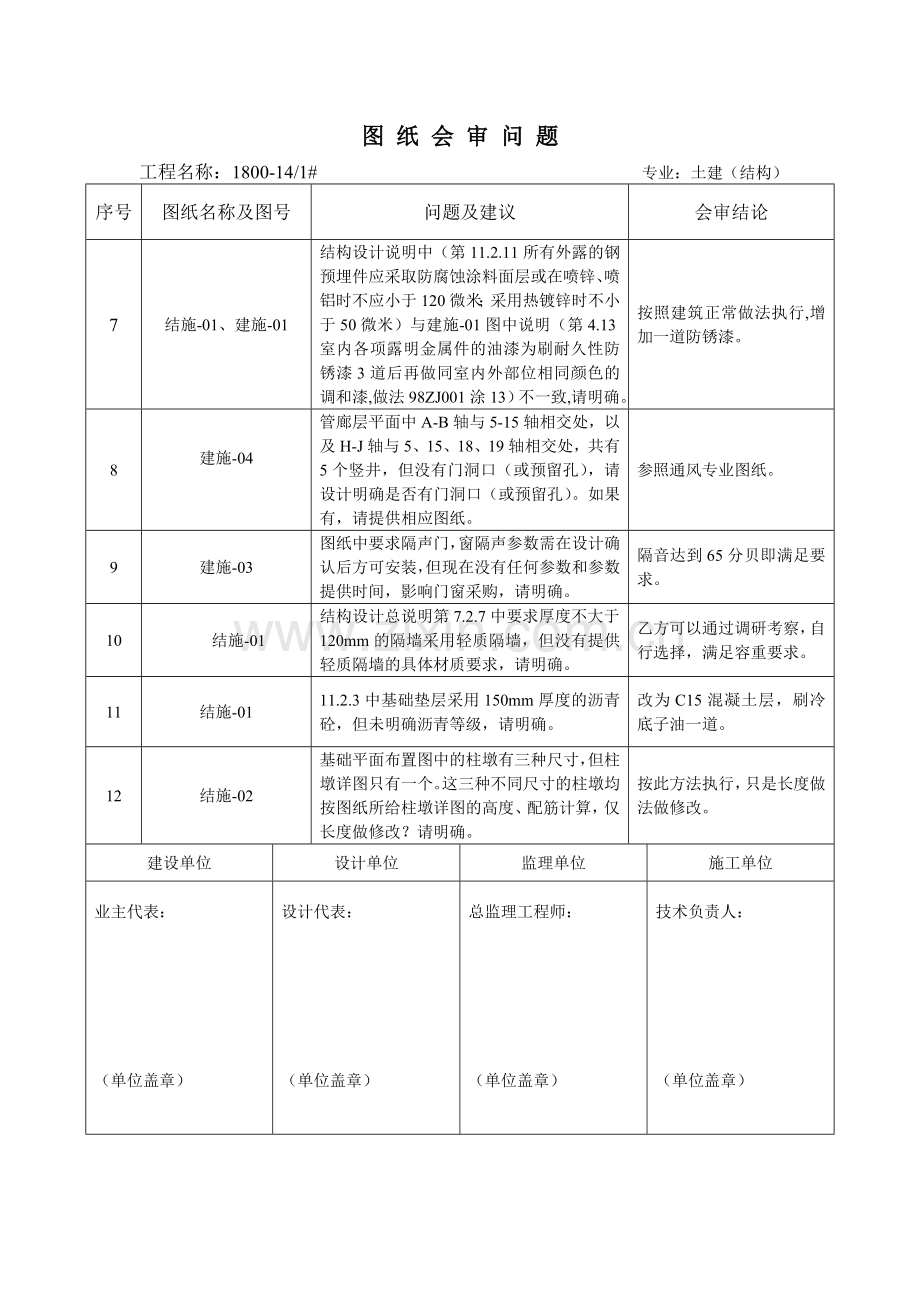

图 纸 会 审 问 题
工程名称：1800-14/1# 专业：土建（结构）
序号
图纸名称及图号
问题及建议
会审结论
7
结施-01、建施-01
结构设计说明中（第11.2.11所有外露的钢预埋件应采取防腐蚀涂料面层或在喷锌、喷铝时不应小于120微米；采用热镀锌时不小于50微米）与建施-01图中说明（第4.13室内各项露明金属件的油漆为刷耐久性防锈漆3道后再做同室内外部位相同颜色的调和漆,做法98ZJ001涂13）不一致,请明确。
按照建筑正常做法执行,增加一道防锈漆。
8
建施-04
管廊层平面中A-B轴与5-15轴相交处，以及H-J轴与5、15、18、19轴相交处，共有5个竖井，但没有门洞口（或预留孔），请设计明确是否有门洞口（或预留孔）。如果有，请提供相应图纸。
参照通风专业图纸。
9
建施-03
图纸中要求隔声门，窗隔声参数需在设计确认后方可安装，但现在没有任何参数和参数提供时间，影响门窗采购，请明确。
隔音达到65分贝即满足要求。
10
结施-01
结构设计总说明第7.2.7中要求厚度不大于120mm的隔墙采用轻质隔墙，但没有提供轻质隔墙的具体材质要求，请明确。
乙方可以通过调研考察，自行选择，满足容重要求。
11
结施-01
11.2.3中基础垫层采用150mm厚度的沥青砼，但未明确沥青等级，请明确。
改为C15混凝土层，刷冷底子油一道。
12
结施-02
基础平面布置图中的柱墩有三种尺寸，但柱墩详图只有一个。这三种不同尺寸的柱墩均按图纸所给柱墩详图的高度、配筋计算，仅长度做修改？请明确。
按此方法执行，只是长度做法做修改。
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
图 纸 会 审 问 题
工程名称：1800-14/1# 专业：土建（结构）
序号
图纸名称及图号
问题及建议
会审结论
13
结施-01
设备基础平面配筋图中说明设备基础的平面定位图和高度具体参见设备要求，能否提供设备的具体尺寸？
见各专业设备布置图，根据设备尺寸进行施工。
14
建施-03
楼梯间没有建筑做法，请提供
30mm厚找平层然后铺地砖
15
建施-04
管廊层平面图1、2轴与J轴相交处500mm高挡水墙是砌筑的还是现浇砼？请明确。
240mmMU10砖，M5水泥砂浆砌筑，抹1：2防水砂浆
16
建施-04
请明确管廊层平面图1、2轴与J相交处500mm高挡水墙体尺寸。
同上
17
建施-04
管廊层平面图1、2轴与J轴相交处500高挡水墙（12水泥砂浆抹面）是否是按照1：2水泥砂浆抹面？请明确。
同上
18
建施-04
高低电缆地下架空层管廊入口没有500mm高挡水墙，是否增加？请明确。
同上
19
结施-02、结施-04、建施-04
7-8轴、12-13轴、9-12轴在结施-02基础平面图和结施-04地下室柱配筋平面图有外廊柱，但在建施-04管廊层平面图中没有外廊柱，请明确
按结构图执行。
20
结施-02、结施-04、建施-04
结施-02基础平面图中15轴与F轴相交处两根柱的位置与建施-04管廊层平面图中的位置不一致，请明确。
按结构图执行
21
结施-02、结施-04、建施-04
16-17轴楼梯间在结施-02基础平面图中有梯柱，但在建施-04管廊层平面图中没有，请明确。
按结构图执行
22
结施-02、结施-04、建施-04
1轴与E-G轴间在建施-04管廊层平面图中有隔墙，但在结施-02基础平面图中没有，请明确。
参照水工图纸，有隔墙。
23
结施-02
基础平面布置图中没有体现4、5、轴梁的配筋详图，请明确。
暗梁，A-A剖面指柱墩
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
图 纸 会 审 问 题
工程名称：1800-14/1# 专业：土建（结构）
序号
图纸名称及图号
问题及建议
会审结论
24
结施-02
请明确A-A剖面的具体位置是否正确
正确，指柱墩。
25
结施-06、结施-05
结施-06中E-F轴与3-4轴板顶标高为-0.300m，但是在结施-05中说明（未注明梁顶标高均为-0.070 m），两项要求不一致，请明确。
仅标注的板块降低，梁不降低。
26
结施-12
屋面板结构平面布置图中没有明确能量站摄像机底座具体位置，请明确。
详见弱电图纸。
27
建施-09、建施-04
管廊平面图中的1、2号楼梯墙为砼墙，而建施-09楼梯详图中为砌体墙，按照哪个要求执行，请明确。
为砌体墙。
28
建施-03
无协调会商室建筑做法，请明确。
详见材料做法表序号1。
29
结施-14
GJ1、GJ2、GJ3、配筋图中箍筋为一级钢，直径为8 mm，而截面箍筋为三级钢，直径为8 mm，按照哪种执行？请明确
按照配筋图执行，箍筋都为一级钢直径8 mm。
30
挑檐板，装饰板无详图，请提供
补充详图。
31
码头能量站等房建工程地基机械强夯处理后，固体体积率采取何种检验方法？请明确
待明确。
32
纯水站、码头综合用房地基强夯处理是否与能量站、变电站地基处理同进进行，请明确
同时进行。
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
图 纸 会 审 问 题
工程名称：1800-14/1# 专业：土建（结构）
序号
图纸名称及图号
问题及建议
会审结论
33
结施-01
(A1版)
说明11.2.4地下室外墙表面以及其他与土接触的构件外表面作法：涂冷底子油两遍、沥青胶泥两遍。
由于受潮水影响，现场无法施工，建议取消。
同意取消。
34
结施-04
（A1版）
图中C~E轴与10~11轴间部分KZ-3（600*600）是否按KZ-6（300*300）规格施工？
按KZ-6规格施工。
35
结施-09
（A1版）
2大样3.1米标高是否为3.30米，第二个5大样是否为6大样。
是。
36
空施-04（A1版）
结施（A1版）
建施（A1版）
空施-04一层设备平面布置图中标明在冷冻机组上方有5t单轨钢梁，但在结施、建施两套图纸中并未标明5t单轨钢梁位置及钢梁的安装形式。
待明确。
37
结施-11（A版）
D轴、F轴交16-21轴间KL5标注是否有误
A、J轴梁编号为KLW5（5）；D、J轴梁编号改为KWL5A（5）。
38
结施-04（A1版）
10轴交E轴是否有柱，如有柱是否按KZ-3施工？
有柱，按KZ-3施工。
39
结施-05改（A1版）
E轴KL28A与KL28矛盾。
KL-28(5)应为KL-28(4)，在10-11轴间KL-28A(5)应为KL-28A（1）。
40
结施-05改（A1版）
KL16（3）、KL17（5）400宽的梁是否应为4肢箍？
KL16（3）、KL17（5）改为4肢箍。
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
图 纸 会 审 问 题（孙瑞说本页已传过）
工程名称：1800-14/1# 专业：土建（建筑）
序号
图纸名称及图号
问题及建议
会审结论
45
结施-02、建施-11
（A1版）
结施-02筏板基础防水层和建施-11地下室外墙防水作法为1.2厚+1.3厚三元乙丙卷材防水层（满贴），由于受潮水影响干作业无法进行施工。
建议筏板基础防水层和地下室外墙防水层均用湿铺法，选用山东省标准图集L06J002地下室底板1做法，其中5改为5mm厚水泥净浆粘合层，4卷材改为2.5mm厚BAC双面自粘型可湿作业施工的防水卷材。筏板基础保护层为50mm厚C20细石混凝土，地下室外墙保护层按原设计施工。
同意。
46
建施-04、结施-05
（A1版）
3-4、C-E间板面标高与建筑不符。
待明确。
47
建施-03、04、05
（A1版）
①FM-1平面图宽为1.5m而门窗表为1.8m；
②M-4平面图宽为1.8m而门窗表为1.5m；③M-6平面图宽为0.8m而门窗表为1.0m。
①②按平立面图，
③M-6宽为0.8m。
48
建施-06（A1版）
屋面造型斜梁下线条材质不明。
见设计变更通知单。
49
建施-07、09（A1版）
建议楼梯栏杆及栏杆选用06J403—1第19页做法，改全不锈钢。
同意。
50
建施-03（A1版）
建施-03中屋面做法（屋14）图集L06J002，请明确防水层材质。
按一般作法，SBS单面自粘性3ｍｍ厚，表面带页岩保护层。
51
建施-10（A1版）
为防止施工期间受潮汐影晌，第下室外回填的灰土被海水带走，在灰土与码头回填料之间（5.00米标高以下）是否可增设一层土工布，请明确。
在5.00米标高以下范围增设一层土工布。
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
图 纸 会 审 问 题
工程名称：1800-14/1# 专业：土建（建筑结构）
序号
图纸名称及图号
问题及建议
会审结论
52
结施-08（A1版）
A轴 ⑨~⑩;⑾~⑿框架梁没标注
53
结施08-09（A1版）
8剖面梁截面300×530；08图300×600不符
54
结施09（A1版）
4剖面和建施05标高不符
55
结施08-09（A1版）
5剖面梁顶标高3.6，平法3.3不符
56
结施08-09（A1版）
6剖面标高3.6，与平法KL6⑴说明3.3不符
57
结02建04（A1版）
5~11轴基础筏板顶-3.3,建施04变电室架空层-3.3；地面面层作法无空间
58
结施05、06改
建施是否同步修改
59
结施07（A1版）
地下室—0.030~0.530是否有误
60
结施02（A1版）
地下室各管廊底板顶标高港工图上不详
61
建施-04；结施02（A1版）
墙身3标高与结施不符，建施平面无栏杆。
62
建施-04，结03（A1版）
建施与结施预留洞口尺寸不同
63
建施-04；结施02（A1版）
地下室管廊层墙厚不同
64
结施-02；建施04（A1版）
A~B，J~H，J~G，A~C等轴墙位置不同
65
结施-05改；建施04（A1版）
1~2交A轴梁墙位置不同
66
结施04（A1版）
管廊层5个竖井是否有口？
67
结施02；建施04（A1版）
A、J结施有柱建施无
68
建施05；结施改06（A1版）
屋面标高一结施标高是否有误？
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
图 纸 会 审 问 题
工程名称：1800-14/1# 专业：土建（结构）
序号
图纸名称及图号
问题及建议
会审结论
69
结施02建施04（A1版）
J轴外竖井及管廊墙位置不同请明确
70
建09（A1版）
楼梯装修做法图集索引43页6是否有误
71
结施02建施04（A1版）
建施管廊 中间有墙结施无
查设交底有无在计
72
建施04结施02（A1版）
排水沟靠柱边因有柱墩200高,地面装饰层为300厚,水施-深50~250MM
73
结施02，港工
管廊断面配筋及变形缝港工图，港工配筋为2级钢，能量站、变电站为 3级钢
74
结施02；港工（A1版）
说明5条；地下室底板上设备基础详设备专业；基础配详结构，设备专业如砼强度等
75
76
77
78
79
80
81
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
图 纸 会 审 问 题
工程名称：1800-14/1# 专业：土建（结构）
序号
图纸名称及图号
问题及建议
会审结论
79
结施02；05、06改（A1版）
05改图管廊上有KL6（3）200×300mm是否与墙梁冲突？
墙梁通过，KL6（1）取消。
80
结施02；05、06改;建施04（A1版）
结施05改，A轴交10~12轴两条管廊上方KL19A（2）若按原标高则与台阶、坡道冲突，建议梁底标高与管廊口标高相同，并与10轴、12轴相接，11轴、12轴梁接通KZ4。此处板取消。
同意。
81
结施02；05、06改;建施04（A1版）
结施05改图上，J轴交7~8，12~13轴上KL33，梁顶标高建议同H~J 轴交7轴、8轴；H~J轴交7轴~8轴梁标高。
同意。
82
结施-05改
4轴交A~C轴段KL3梁顶标高为-0. 070， 与4~5轴交A~C轴伸缩缝处板顶标高0.53不符，是否将KL3梁顶标高改为0.53
同意。
83
结施02；05、06改（A1版）
地下室顶板15轴B~E轴段KL-4原设计为300×550顶标高0.530m,16轴KL-14为300×600顶标高-0.07m,因此15~16轴间板悬空，建议将15轴B~E轴段梁截面加高到300×780梁板底面平，主筋不变，箍筋加大，两侧增加6根￠12构造筋及拉筋。
同意。
84
结施02；05、06改;（A1版）
地下室顶板梁16轴、17轴KL-14为300×600、KL-15为300×800，F轴去J轴方向楼梯休息平台处楼梯梁原位标注为300×300，而楼梯梁为350高支座悬空，建议梁高600、800直通。
同意。
85
结施08、09-（A1版）
鉴于建筑立面效果，1~4轴；16~21轴梁标高高度均一致，建议梁外围梁底标高统一改为2. 93，此处梁下门改为2. 900m，落地门窗及窗相应变化。
同意。
设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
图 纸 会 审 问 题
工程名称：1800-14/1# 专业：土建（结构）
序号
图纸名称及图号
问题及建议
会审结论
86
结施11（A1版）
①、16~21轴屋面梁配筋图上21轴WKL1集中标注上部贯通筋4根直径20，原位标注两端支座处5根直径20，中间支座处原位标注为7根直径22，中间支座处钢筋直径是多少？
②、2轴WKL7集中标注为250×550，E~G轴间原位标注300×500
①、应为7根直径20
②、250×550
87
结施11（A1版）
5~15轴屋面梁配筋平面图上，H~J轴交7、8、12、13、；A~B轴交9、10轴、11、12轴梁梁顶标高无标注，是否梁顶标高随J轴A轴梁顶标高？
是。
88
结施11（A1版）
5~15轴屋面梁配筋平面图上14轴WKL3，E轴支座处分别7根直径25和8根直径22一排筋，此梁截面为300×600，筋无间隙
并筋。
89
建施03；04、05（A1版）
FM-1，建施04、05图上宽为1500mm。建施03图门窗表上宽为1800mm，是否应为宽1500mm？请确认。
。
90
建施03；04、05（A1版
M-4建施04图上宽为1800mm，建施03图门窗表上宽1500mm，是否应为宽1800mm，请确认。
宽1800mm。
91
建施03；05、-（A1版）
建施05图上16~17轴水箱间C—20是否应为C—21，请确认
是。
92
结施05改-（A1版）
结施05改，12轴交A~B轴间无梁建议增设一道梁同KL12
同意。
93
建施04（A1版）
建施04图上地下室D轴17轴~21~22轴间 处是加气砖砌体吗
94
结施14
结施14图上构架下边L1，1~4轴标注300×400mm，上下各4根直径18钢筋，6根构造筋。而16~21轴构架下边L1，标注300×400mm，上4根直径20钢筋，下边4根直径18钢筋无构造筋？
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
图 纸 会 审 问 题
工程名称：1800-14/1# 专业：土建（建施）
序号
图纸名称及图号
问题及建议
会审结论
94
建施04（A1版）
95
建施03；05、-（A1版
96
建施03；04、（A1版
M-4建施04图上宽为1800mm，建施03图门窗表上宽1500mm，是否应为宽1800mm，请明确。
97
建施03；04、05（A1版
FM-1，建施04、05图上宽为1500mm。建施03图门窗表上宽为1800mm，是否应为宽1500mm，选用图集？请明确。
98
建施03
建施工03图上门窗表M1~M9；FM-1~FM3做法选用什么图集。
99
建施06、07、10~13
06立面图上6.30m~7.90m；6.90m~8.5m高度1.6m宽轴线外0.60m，无厚度、没有材质，如是混凝土现无配筋，建议用装饰材料。
100
建施03（A1版
建施03图材料作法表楼9楼2等中1钢筋砼板；LC7.5轻骨料砼250厚；20厚水泥砂浆面层共厚度270mm剩余30mm厚用什么材料？
101
建施04、05
102
建施03
103
建施09
建施09图上剖面图上踏步作法DBJT14—2-43页6，查无做法，请明确
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
图 纸 会 审 问 题
工程名称：1800-14/1# 专业：土建（建施）
序号
图纸名称及图号
问题及建议
会审结论
95
建施05、06（A1版）
建施05、06图上按屋面排水方向16~21轴为A~J轴东西排水方向，而建施06立面图上一面雨水管，是否按屋面图上两侧雨水管安装？
按屋面排水
96
建施04；05、
建施图雨蓬泄水管无材质、直径、安装长度，请明确
￠60塑料管伸出50
97
建施03；04、05（A1版
建施04、06图上B轴12轴~15轴间C-2、立面图上为落地窗是否为C-8。请明确
改为C—8
98
建施03；10~13（A1版
5~15轴通风竖井外墙有无保温？，如墙有柱无，外不齐。
无
99
建施03、10~13
外保温为60厚聚苯板；屋面保温80厚挤塑聚苯板材质要求，如是否阻燃、倒热系数、密度等，请明确
不燃材料按图施工
101
建施03、04、05
03图上弱电间地面（楼56）抗静电架空地面；材质需设计确认，敷设方式，请明确
采用当地普材
102
建施10~13
墙身大样图上一层层间梁上窗口处米黄色大理石窗台板，宽度？
伸出墙外40
103
建施03、10~13
屋顶构架材料做法表03图上装饰没有详说明，装饰做法请明确
按图施工
104
建施05
1~4轴；16~21轴屋面上构架下女儿墙详砌体，墙厚、高度、位置等
700高厚按图施工
105
建施03
高压配电室、低压室楼10做法需设计明确环氧地面涂料颜色
灰色
106
建施03
建筑做法表楼16、17、18、地砖颜色、规格、品种及缝宽需设计确认
白灰色600×600
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
图 纸 会 审 问 题
工程名称：1800-14/1# 专业：土建（建施）
序号
图纸名称及图号
问题及建议
会审结论
107
建施03
建筑做法表踢-5面砖颜色、规格、表面加工的品种需设计确认
同地面作法
108
建施03
建筑做法表内墙30，面砖规格、颜色、种类需设计确认
白色
109
建施03
内墙45矿棉吸声板规格、颜色图案由设计确认
白色
110
建施03
建筑做法表棚16铝塑板规格、颜色由设计确认，吊顶高度？
灰白色贴梁底齐
111
建施03
建筑做法表棚—3矿棉吸声板颜色需由设计人确认，吊顶高度？
白色、直接粘贴
112
建施04
21~22轴地下室顶板无做法，请明确。
水泥抹灰
113
建施04
3~4轴1#楼梯口（3~4轴去1~3轴或1~3轴去3~4轴）是否应有台阶？
齐柱、增加三个踏步
114
建施03
建施03图材料作法表楼9楼2等中1钢筋砼板；LC7.5轻骨料砼250厚；20厚水泥砂浆面层共厚度270mm剩余30mm厚用什么材料？
250改为270
115
建施06、07、10~13
06立面图上6.30m~7.90m；6.90m~8.5m高度1.6m宽轴线外0.60m，无厚度，建议用装饰材料。
同意
116
建施03、04
建施工03图上门窗表M1~M9；FM-1~FM3做法选用图集；M-4建施04图上宽为1800mm，建施03图门窗表上宽1500mm，是否应为宽1800mm，做法选用图集，请明确
市场采购，1800宽
117
建施03；04、05（A1版
FM-1，建施04、05图上宽为1500mm。建施03图门窗表上宽为1800mm，是否应为宽1500mm，选用图集？请明确
按平面图施工
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
图 纸 会 审 问 题
工程名称：1800-14/1# 专业：土建（建施）
序号
图纸名称及图号
问题及建议
会审结论
118
建施-04、06
建施-04平面图7-8轴间标注有窗户，建施-06立面图没有标注窗户，请设计明确。
按立面图施工
119
建施-05
二层平面图协调会商室地面、墙面、顶棚装修没有明确做法，请明确
装修做法同休息室
120
建施-03
门窗表上门窗是上悬窗，选用80系列，99J605图集80系列没有上悬窗，请明确
选用99J605图集60系列，保证气密性和抗风压能力符合参数
121
建施-03
材料做法表，没有地下室内墙的装饰做法请设计明确
20厚1：2.5水泥砂浆抹面
122
建施-06
窗户上装饰线做法及材质，请明确
聚苯板固定后抹砂浆
123
建施-05
4-5轴、15~16轴之间的变形缝处，通风竖井以上的立面变形缝侧面是否做保温？
做保温
124
建施10~13
墙身图上落地窗护窗栏杆下150×80宽台，详做法及装饰做法？
砼台内侧贴120高黑色踢脚，上面砂浆压顶刷白色涂料.
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
图 纸 会 审 问 题
工程名称：1800-14/1# 能量站、变电站 专业：土建
序号
图纸名称及图号
问题及建议
会审结论
125
建施04
地下室1~4轴；一层出16~21轴设备基础，详施工做法？
按设备、水专业预留
126
建施09
楼梯栏杆详做法，原图上索引图集不是扶手栏杆
选用06J403-1第23页B12型，扶手下端头形式按36页B27
127
建施04、05；10~13
3~4轴1#楼梯间及二层休息室护窗栏杆怎么布置？
同协调会商室做法
128
建施04
10~11轴交B~C轴间楼梯（台阶）与结构预留孔洞冲突，建议楼梯（台阶）样式同工5~10轴交E轴变压器室至低压室楼梯（台阶）。
同意
129
建施03
厕所、淋浴间、更衣室等位置铝塑板吊顶高度若贴梁齐，则与风管、水管冲突。
吊顶包风管、水管，其余同梁底齐。
130
建施06
建施06图上立面1~4轴、16~21轴构架（有板处）构架下女儿墙，建议与构架腰梁柱齐高，请确认。
按现场现实砌体效果做
131
建施06
建施06图，屋面上中间女儿墙与结构梁平齐？防水上返位置多少？
按女儿墙中间开槽
132
建施04
建施工04图上1~2轴地下室管廊上有M-9，结构高度不够，是否变化？
待定
133
建施04
1#楼梯3~4轴梯间楼梯与侧墙相交处装饰做法？
地板砖包
134
建施06
能量站、变电站西侧竖井顶面做法，是否有防水，建议用防水涂料
1：2水泥砂浆找坡刷防水涂料
135
建施05
11~12轴厕所间，此处空间高度为五米，吊顶高度？请明确。
按其它厕所间吊顶高度
136
建施01、06
外墙装饰涂料是否设分格线，分格线位置？
女儿墙处柱往上通分。
137
建施03
屋面防水层平面有砂浆加网保护层，女儿墙立面防水层上有无防水保护层？如有保护层做法？建议用聚合物砂浆加玻璃纤维网。
同意
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
图 纸 会 审 问 题
工程名称：1800-14/1# 能量站、变电站 专业：土建
序号
图纸名称及图号
问题及建议
会审结论
138
建施06，变更附图3
变更附图3挑檐板大样图上混凝土无强度？请明确。
C30细石
139
建施06
外墙灰白色仿石涂料建议选用“环艺漆：HYP9111”号色卡顔色
同意，立面涂料均选用此顔色
140
建施04、06
1～２轴交Ｊ轴间管廊上方通竖井侧墙与管廊侧墙向北偏移１０Ｃｍ，致使通风井侧墙无法施工。建议风竖井侧墙位置向南调整。通风竖井侧墙与管廊竖井墙内齐。鉴于调整后通风竖井与1轴交J轴框架柱仅相距10Cm，中间有40Cm深、10Cm空隙，无法按建施图纸外墙做法施工，建议将缝隙用砖与柱平，外侧抹灰、喷漆
同意
141
建施04；结施03、05、06改
高低压配电室、变压器室、控制室等配电柜、变压器，结构预留孔洞已留通，现没有安装设备，请明确。
预留洞处用3~5厚花纹钢板加[10槽钢与∠40*40*5镀锌角钢盖板铺通,其它无安装设备的孔洞均同。
142
建施04
室内台阶上扶手栏杆，建议材料材质厚度同楼梯栏杆
同意
143
建施06
144
建施06
145
建施05
146
建施01、06
建设单位
设计单位
监理单位
施工单位
业主代表：
（单位盖章）
设计代表：
（单位盖章）
总监理工程师：
（单位盖章）
技术负责人：
（单位盖章）
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
