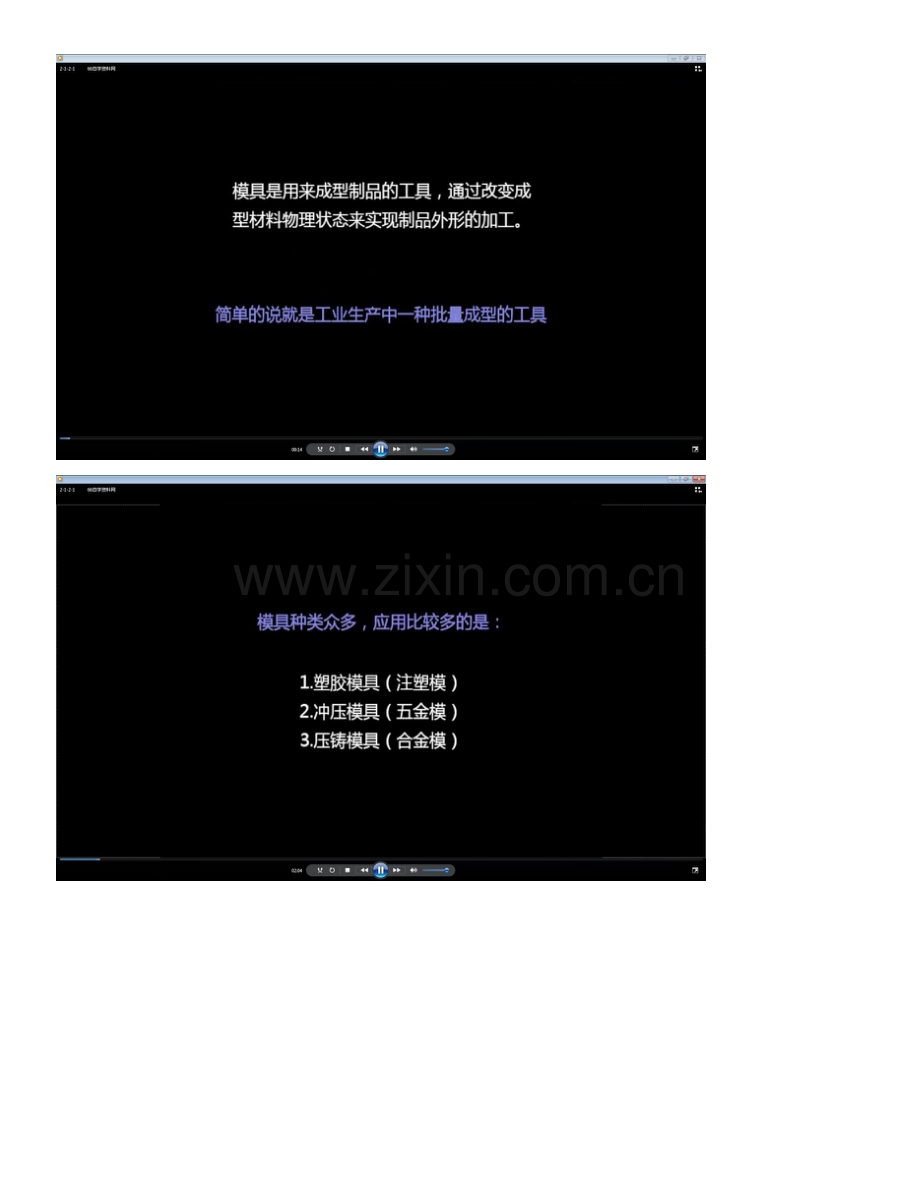

模具各个部分的加工应该是越难、越重要的越先加工制作。顶针等标准件买回来剪断。模仁的加工时间最长，故需要最先加工。一般提前一天加工模仁。订购模胚大约 12 周的时间。标准的直接提供厚度、尺寸即可。否则需向模具厂提供图纸。粗料精料（约 3mm 的加工余量），锯床（35mm 余量）、铣床、磨床加工 锯床锯料 开放锯条，循环锯。加工时间数分钟即可。（带锯床，同下图）带锯条（封闭）工锯床 粗料（铣床开粗、磨床精磨）（磨床一般几丝到 1mm，需导直角）侧面铣床 龙门铣床 一般铣床 大水模 电磁吸附 龙门铣（薄壁零件，不易装夹压附固定，多用电磁吸附）铣床一般 12mm 或 23mm 的加工量。粗加工后，上磨床之前，先用打磨机手工打磨。去除毛刺等。手动打磨机 打磨片 磨床前先用深度尺量端面之间的厚度 磨直角。直角尺 调整 平口钳 加工需要几个钟头。清理平台，去除铁屑。一般垫一层纸越几个丝的样子。水路的加工用铣床 虎口钳较平口钳大一点。用夹头加紧中心钻。工厂一般较少用铣刀磨的标准中心钻，易断。而是铣刀磨后代替。短粗钻头易对中且不易偏。标准中心钻。铣床夹头 不同尺寸的夹头 活动夹头（钥匙）钻好的中心孔 不同尺寸的钻头，一般长度是直径的 10 倍。钻水路。5 个毫米的孔一般用 4.9 的钻头，再铰刀铰。加长的钻头要贵很多。铣床、车床不能带手套工作。比较大的钻头，尾部车小，方便装夹。原来没有细孔放电，多用 1mm 的钻头，易断，且危险，放电也便宜，现在基本不用。丝工（1 工 2 工 3 工）设计要走在钳工的前面，否则没有图纸，不能加工。加工中心可自动换刀。钨钢刀较白钢刀更利于加工热处理后的零件。后则不能直接加工，前者虽然能加工，但是进给量需小，否则易断。
