XX市政道路工程 质量检测方案
质 量 检 测 方 案
工程名称：
工程地点：
施工单位：

编制单位
技术负责人：
编制人：
编制日期： 年 月 日

审批单位：
审核人：

审批日期： 年 月 日

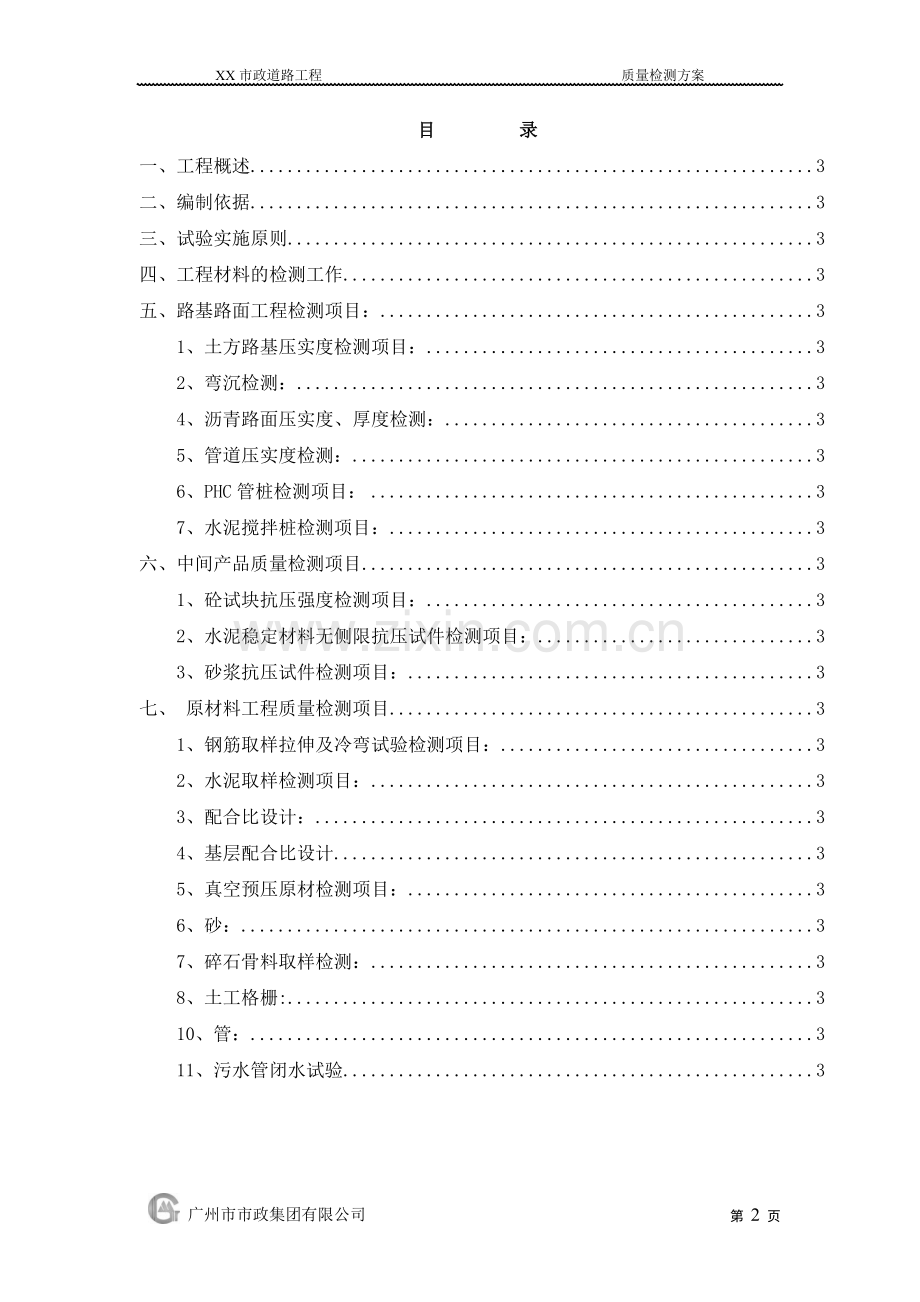

目 录
一、工程概述 3
二、编制依据 3
三、试验实施原则 3
四、工程材料的检测工作 3
五、路基路面工程检测项目： 3
1、土方路基压实度检测项目： 3
2、弯沉检测： 3
4、沥青路面压实度、厚度检测： 3
5、管道压实度检测： 3
6、PHC管桩检测项目： 3
7、水泥搅拌桩检测项目： 3
六、中间产品质量检测项目 3
1、砼试块抗压强度检测项目： 3
2、水泥稳定材料无侧限抗压试件检测项目： 3
3、砂浆抗压试件检测项目： 3
七、 原材料工程质量检测项目 3
1、钢筋取样拉伸及冷弯试验检测项目： 3
2、水泥取样检测项目： 3
3、配合比设计： 3
4、基层配合比设计 3
5、真空预压原材检测项目： 3
6、砂： 3
7、碎石骨料取样检测： 3
8、土工格栅: 3
10、管： 3
11、污水管闭水试验 3

质 量 检 测 方 案
一、工程概述
本项目位于金湾航空新城核心区（检查金湾航空城），核心区位于西湖片区东南部，为省道S272（机场东路）以西、金湖大道东路以南、双湖路以东、中心河以北的围合区域，占地面积约3.8km2。
本标段位于航空城二期A区，合同范围内共包含4条道路，分别为2条次干路和2条支路，全长1449.594m。具体范围及道路概况如下：
工程总建内容：道路、岩土工程、路面工程、雨水、污水、给水工程、交通设施、照明工程、安监工程等，及软基处理。根据招标工程量清单，设计图纸，施工现场及相关规范要求，我部制定了第三方质量检测方案，其中部分项目检测工程量为估算量，最终检测组数以按规范要求取样频率所发生的数量及业主或质监站批复为准。
二、编制依据
《城市工程管线综合规范》 GB50289-98
《给水排水管道工程施工及验收规范》 GB50268-2008
《城镇给水排水技术规范》 GB50788-2010
《给水排水构筑物工程施工及验收规范》 GB50141-2008 。
《建筑基桩检测技术规范》 JGJ106—2003
《混凝土结构工程质量验收规范》 GB50204—2002
《建筑结构检测技术标准》 GB/T50344—2004
《混凝土结构试验方法标准》 GB50152—92
《砌体工程检测技术标准》 GB/T50315—2000
《钢筋机械连接通用技术规程》 JGJ107—2003
《钢筋焊接及验收规程》 JGJ18—2003
《城镇道路工程施工与质量验收规范》　（CJJ 1-2008）

三、试验实施原则
1、根据质量保证体系建立健全现场质量检测制度。
2、根据设计文件、技术条件、制定相应的送检请检制度。
3、建立试验台账、完整、准确记录送检请检试验检测项目及最终试验检测结果。
4、选择珠海市建设工程质量监督检测中心进行本工程质量检测的工作。
5、按照统一的检测标准、方法和频率对本工程实体质量和工程材料质量进行检测。
6、建立不合格检测台账，对监理、检测中心抽检不合格的材料通过监理或监督员指令提出处理意见，并对处理结果进行检查核实。
四、工程材料的检测工作
1、指定专人负责材料工作。材料进入现场，在供货商随车提交相同生产批号的合格证（质量保证书或检测报告）之后，及时对该批材料在监理试验工程师的见证下按规范取样和签封，并送检测中心进行检测。检测合格后方可用于本工程。
2、对不符合规范及设计要求的材料不允许进场，检测后若发现不符合规范及设计要求的材料立即清除出场，及时解决问题。对情节严重或直接影响本工程质量的情况，及时报监理单位和业主。
3、现场材料按品种、规格分类堆放整齐，并挂牌标识。
4、对拟用于我标段的商品砼所使用的原材料，由供货单位按我施工单位提出的相关技术要求进行自检，并向我施工方提报相关原材料检验有效证明文件，经监理审核批准后，在施工单位、监理单位、检测中心见证下进行，检测结果经我施工方确认后报其总监。

五、路基路面工程检测项目：
1、土方路基压实度检测项目：
路段
工程量（m2）
检测数（点）
备注
金山大道机动车道
13448
42
1000 m2每层3点
迎河东路机动车道
12462
39
1000 m2每层3点
春晖路机动车道
7012.5
21
1000 m2每层3点
依云路机动车道
12333.6
39
1000 m2每层3点
金山大道非机动车道
3227.5
12
1000 m2每层3点
迎河东路非机动车道
2657.7
9
1000 m2每层3点
路段
工程量（m)
检测数（点）
备注
金山大道人行道
358
6
100m每层2点
迎河东路人行道
332
5
100m每层2点
春晖路人行道
275
4
100m每层2点
依云路人行道
484
10
100m每层2点
2、弯沉检测：
项目名称
工程量（m）
自检数（点）
备注
土路基顶面
迎河东路
332×4
65
每一车道每20m一点，超过一车道按比例增加点数。
春晖路
275×2
28
依云路
484×2
49
金山大道
359×4
72
基层顶面
迎河东路
332×4
65
春晖路
275×2
28
依云路
484×2
49
金山大道
359×4
72
沥青路面
迎河东路
332×4
65
春晖路
275×2
28
依云路
484×2
49
金山大道
359×4
72
3、水泥石屑压实度检测：
路段
工程量（m2）
检测数（点）
备注
金山大道机动车道底基层
13304.5
14
1000 m2每层1点
迎河东路机动车道底基层
12328.8
13
1000 m2每层1点
春晖路机动车道底基层
6902.5
7
1000 m2每层1点
依云路机动车道底基层
12140
13
1000 m2每层1点
金山大道机动车道基层
13125
14
1000 m2每层1点
迎河东路机动车道底层
12162.7
13
1000 m2每层1点
春晖路机动车道基层
6765
7
1000 m2每层1点
依云路机动车道基层
11898
12
1000 m2每层1点
金山大道非机动车道底基层
3227.5
4
1000 m2每层1点
迎河东路非机动车道底基层
2657.7
3
1000 m2每层1点
金山大道非机动车道基层
2510.3
3
1000 m2每层1点
迎河东路非机动车道基层
2325.5
3
1000 m2每层1点
金山大道人行道基层
3586
4
1000 m2每层1点
迎河东路人行道基层
2658.5
3
1000 m2每层1点
春晖路人行道基层
2475
3
1000 m2每层1点
依云路人行道基层
4353
5
1000 m2每层1点

4、沥青路面压实度、厚度检测：
路段
工程量（m2）
检测数（点）
备注
金山大道机动车道
12910
13
1000 m2每层1点
迎河东路机动车道
11963.3
12
1000 m2每层1点
春晖路机动车道
6600
7
1000 m2每层1点
依云路机动车道
11608
12
1000 m2每层1点
5、管道压实度检测：
路段
井段数
检测数（点）
备注
金山大道给水管
19
181
不大于200米
金山大道雨水管
10
94
不大于200米
金山大道污水管
12
112
不大于200米
迎河东路给水管
25
233
不大于200米
迎河东路雨水管
21
194
不大于200米
迎河东路污水管
21
193
不大于200米
春晖路给水管
5
49
不大于200米
春晖路雨水管
8
76
不大于200米
春晖路污水管
8
76
不大于200米
依云路给水管
16
154
不大于200米
依云路雨水管
25
235
不大于200米
依云路污水管
25
235
不大于200米
注：管底每100m检3个点，管侧每侧检3个点，共6点，管顶检3个点。
6、PHC管桩检测项目：
项目名称
工程量（根）
检测数（组）
备注
PHC管桩
4232
847
低应变
PHC管桩
4232
43
单桩静载
PHC管桩
4232
12
复合地基
注：PHC管桩检测内容包括：低应变、单桩静载及单桩复合地基静载。
①低应变：PHC管桩施工完毕并开挖至设计标高后，进行低应变检测，频率为总桩数的20%且不少于5根。
②单桩静载：PHC管桩施工完毕并开挖至设计标高后，进行单桩静载检测频率为1%且不少3根。
③单桩复合地基静载：桩顶施工完毕并回填盖板间土并压实后，进行单桩复合地基静载检测，检测频率为0.1%，且不少于3根
7、水泥搅拌桩检测项目：
项目名称
工程量（根）
检测数
（根）
备注
水泥搅拌桩（工艺试桩）
6
6
室内加固土试验；
工艺试桩抽芯检测6根；
（粘土密封墙渗透系数小于1.0×10-5，频率为10%）
水泥搅拌桩
10319
110
粘土密封桩
5168
6

注：检测取芯要求，检测桩随机抽取，每组芯样制作3块试件，当极差不超过30％，取3块试件强度的平均值作为强度代表值；当超过30％时，取最小值为强度代表值。
六、中间产品质量检测项目
1、砼试块抗压强度检测项目：
项目名称
工程量
（m3）
检测数
（组）
备注
C40砼边沟
1225.02
12

盖板C30砼
5148
51

C30砼基础
4865.32
48

C15砼路缘石后座
214.79
3

混凝土垫层C15砼
1795.11
11

撑板C15砼
138.637
2

给水井室
/

每批规格每批送1次
雨水井室
/

每批规格每批送1次
污水井室
/

每批规格每批送1次
电缆沟
/

每批规格每批送1次
注：自检按砼100m3/组计。平行检测按检测数的5%计。
2、水泥稳定材料无侧限抗压试件检测项目：
路段
工程量
（m2）
检测数
（组）
备注
金山大道机动车道底基层
13304.5
7
2000 m2留置一组
迎河东路机动车道底基层
12328.8
7
2000 m2留置一组
春晖路机动车道底基层
6902.5
4
2000 m2留置一组
依云路机动车道底基层
12140
7
2000 m2留置一组
金山大道机动车道基层
13125
7
2000 m2留置一组
迎河东路机动车道底层
12162.7
7
2000 m2留置一组
春晖路机动车道基层
6765
4
2000 m2留置一组
依云路机动车道基层
11898
6
2000 m2留置一组
金山大道非机动车道底基层
3227.5
2
2000 m2留置一组
迎河东路非机动车道底基层
2657.7
2
2000 m2留置一组
金山大道非机动车道基层
2510.3
2
2000 m2留置一组
迎河东路非机动车道基层
2325.5
2
2000 m2留置一组
金山大道人行道基层
3586
2
2000 m2留置一组
迎河东路人行道基层
2658.5
2
2000 m2留置一组
春晖路人行道基层
2475
2
2000 m2留置一组
依云路人行道基层
4353
3
2000 m2留置一组
注：无侧限抗压强度试验
现场抽取水泥稳定材料制备试件，按JTJ057-94《公路工程无机结合料稳定材料试验规程》进行6天保湿养生，浸水1天后的7天无侧限抗压强度试验，检验强度是否满足设计要求。
检测数量：每台班或每2000m2抽取一次，或按具体要求定。

3、砂浆抗压试件检测项目：
项目名称
工程量
（m3）
检测数
（组）
平行检测数（组）
备注
M10砂浆
10733.4
108
/

注：自检按砼100m3/组计。平行检测按检测数的5%计。
七、 原材料工程质量检测项目
1、钢筋取样拉伸及冷弯试验检测项目：

项目名称
数量（t）
检测数（组）
备注
钢筋
632
1
Φ8以上的钢筋各检测一组

注： 同一牌号、同一炉号、同一等级、同一品种、同一尺寸、同一交货状态组成一验收批，每批重量不大于60T，每批至少抽样一次。
2、水泥取样检测项目：
试验项目：强度、安定性、细度、初终凝时间。
取样方法：取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，总量不少于5kg，取样后样品应贮存在干燥、通风环境中。
取样频率：对同一水泥厂的同期出厂的同品种、同强度等级的水泥，以一次进场的同一出厂编号为一批，散装水泥：一批的总量不得超过500t。袋装水泥：一批的总量不得超过100t。同批同种同强度水泥20包中取等量样品搅拌均匀抽取。当在使用中对水泥质量有怀疑或水泥出场日期超过三个月，应进行复检。
本工程水泥主要用于水泥搅拌桩、水泥石屑稳定层、砖（石）砌体工程、合建沟体及电缆沟和预留沟。（合建沟体、电缆沟、预留沟砼构筑物均采用商品砼，另计）。本次计划的水泥工程量如下表。

项目名称
工程量
水泥量（t）
检测数
（组）
备注
水泥搅拌桩
96663m
8924.67
45

水泥稳定层
234000m3
2170.56
11

说明：水泥200t取一组，平行检测按检测数的5%计。
3、配合比设计：
<1>砼配合比设计
项目名称
工程量（m3）
自检数（组）
备注
C15砼
2200
1

C30砼
5148
1

C40砼
1226
1

<2>水泥搅拌桩配合比设计
项目名称
工程量（m）
自检数（组）
备注
D60搅拌桩
89163
2

D70搅拌桩
7500
2

根据设计要求，使用两种牌号的水泥进行水泥搅拌桩室内配合比试验。
<3>沥青混凝土配合比设计
项目名称
工程量（m3）
自检数（组）
备注
SMA-13改性沥青混凝土
30743.719
1

AC-20C普通中粒式沥青混凝土
30743.719
1

AC-13C普通细粒式沥青混凝土
3717.3
1

4、基层配合比设计
项目名称
工程量（m2）
自检数（组）
备注
水泥稳定碎石
33711.071
1
设计强度4.0MPa，水泥掺量6%
水泥稳定石屑
1900.3
1
设计强度3.5MPa,水泥掺量6%
水泥稳定石屑
39733.179
1
设计强度2.5MPa,水泥掺量4%
水泥稳定石屑
9099.802
1
设计强度2.0MPa,水泥掺量4%

5、真空预压原材检测项目：
项目名称
数量
检测数
备注
C型排水板
624655m
4
不超过20万米
无纺土工布200g/㎡
60433.59 m2
2
1次/50000㎡
密封膜
96749.61m2
2
1次/90000㎡
土
59761.22m3
12
1次/5000 m3
6、砂：
试验项目：筛分析、松紧密度、含泥量、泥块含量、表观密度。
取样方法：取样部位应均匀分布，取样前先将取样部位表层铲平，然后从各部位抽取大致相等的砂共8份，把样品进行缩分，样品数量应满足试验要求。
砂取样频率：同一产地，同一规格分批验收，采用大型工具（如火车、货船或汽车）运输的，应以400m2或600t为一验收批，采用小型工具（如拖拉机等）运输的，应以200m2或300t为一验收批.不足上述量者应按一验收批进行验收。

项目
名称
砂量
（m3）
检测数
（组）
备注
砂（路基回填)
48002.619
10

管网工程用砂
5131
13

说明：根据设计要求，砂5000 m3取一组。管网用砂按应以400m2或600t为一验批，采用小型工具（如拖拉机等）运输的，应以200m2或300t为一验收批.不足述量者应按一验收批进行验收.
7、碎石骨料取样检测：
项目名称
碎石量
（m3）
检测数
（组）
备注
2.0MPa水泥石屑稳定层 15cm
25683.604
6
同一产地，同一规格分批验收，不超过400 m2或600T为一验收批，每批至少抽样一次。

4.0MPa水泥稳定碎石基层 30cm
4.0MPa水泥稳定碎石基层 35cm
石屑
15876.794
4
说明：根据设计要求，碎石、石屑按5000 m3 取一组。

8、土工格栅:
项目名称
数量（m2）
检测数
备注
土工格室
1196
1
1次/10000 m2
塑料土工格栅
97479
9
1次/10000 m2
9、沥青：
项目名称
数量（t）
检测数
平行检测数（组）
备注
乳化沥青透层油
38.36
1
/
1次/100t
沥青下封层
43.63
1
/
1次/100t
改性乳化沥青粘油层
33.96
1
/
1次/50t
10、管：
项目名称
数量（m）
检测数
备注
承插离心球墨铸铁管
3451.28
1
每批规格每批送1次
钢带增强聚乙烯螺旋波纹管
3473.04
1
每批规格每批送1次
钢带增强聚乙烯螺旋波纹管
2123.13
1
每批规格每批送1次
PE给水管
2107
1
每批规格每批送1次
注：钢带增强螺旋波纹管试验项目：外观、壁厚、平均内径、烘箱试验、环钢度、环柔性。

11、污水管闭水试验
项目名称
数量（m）
检测数
备注
钢带增强聚乙烯螺旋波纹管
2123.13
3
