下肢关节功能恢复器(CPM)
一、适用范围
1．下肢骨折：包括关节内骨折、长骨干骨折和干骺端骨折，经切开复位、加压钢板螺丝钉内固定端或闭合复位、髓内针、ENDER针内固定。
2.关节囊切除或关节松解术后：包括刨伤性关节炎、活动受限或粘连性强直；关节外挛缩或粘连：类风湿性关节炎和血友病性关节病，行滑膜切除术后。
3．下肢髋关节和膝关节置换术后。
4. 关节软骨大面积缺损，自体游离骨膜移植修复术后：包括刨伤性或感染后关节强直、关节软骨缺损、先天性髋关节脱位，经牵引关节成型后移植修复、髋骨软化症。
5．急性化脓性关节炎、手术切开清创，引流术后。
6．肌腱损伤修复和肌健重建固定术后。
7．脑血管意外后遗症及截瘫病人的康复。
8．关节镜检查和治疗后。
二、膝关节使用方法
1．开机与停机
打开电源开关，开关灯亮，蜂鸣器响一声，表示仪器正常，按一下“启停”键后，仪器即启动。
本机具角度记忆功能，每次停机后再启动，运动支架均在上次设置好的角度范围内往复行走。

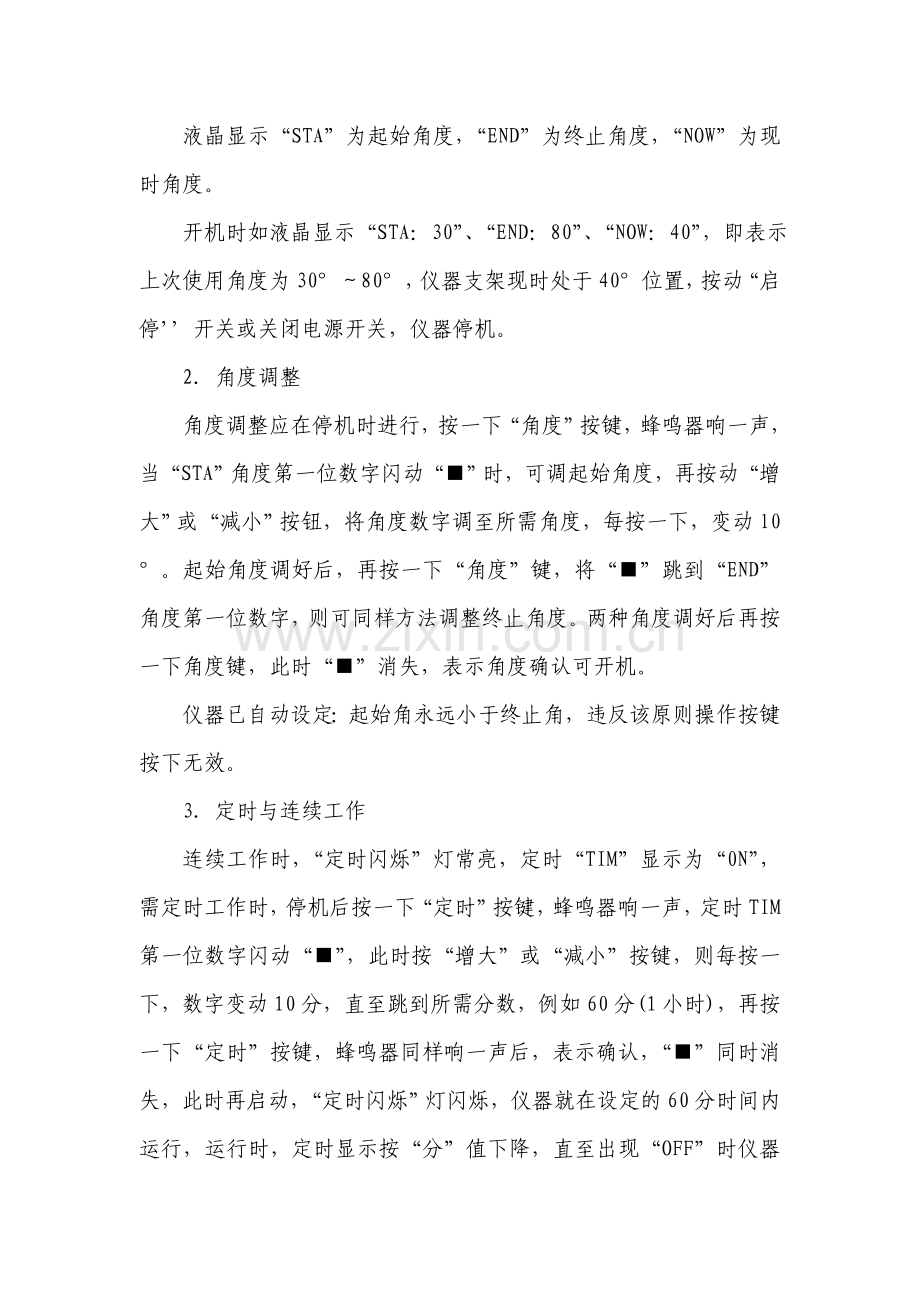

液晶显示“STA”为起始角度，“END”为终止角度，“NOW”为现时角度。
开机时如液晶显示“STA：30”、“END：80”、“NOW：40”，即表示上次使用角度为30°～80°，仪器支架现时处于40°位置，按动“启停’’开关或关闭电源开关，仪器停机。
2．角度调整
角度调整应在停机时进行，按一下“角度”按键，蜂鸣器响一声，当“STA”角度第一位数字闪动“■”时，可调起始角度，再按动“增大”或“减小”按钮，将角度数字调至所需角度，每按一下，变动l0°。起始角度调好后，再按一下“角度”键，将“■”跳到“END”角度第一位数字，则可同样方法调整终止角度。两种角度调好后再按一下角度键，此时“■”消失，表示角度确认可开机。
仪器已自动设定：起始角永远小于终止角，违反该原则操作按键按下无效。
3．定时与连续工作
连续工作时，“定时闪烁”灯常亮，定时“TIM”显示为“0N”，需定时工作时，停机后按一下“定时”按键，蜂鸣器响一声，定时TIM第一位数字闪动“■”，此时按“增大”或“减小”按键，则每按一下，数字变动10分，直至跳到所需分数，例如60分(1小时)，再按一下“定时”按键，蜂鸣器同样响一声后，表示确认，“■”同时消失，此时再启动，“定时闪烁”灯闪烁，仪器就在设定的60分时间内运行，运行时，定时显示按“分”值下降，直至出现“OFF”时仪器停止工作，此时蜂鸣器连续短响提示应关机。 4．手控开关
手握手控鼠标开关，用食指点按左挡“S”，仪器支架停止行走，再按一下，支架按原设定角度继续行走。
仪器运行中，需临时改变行走方向，则点按开关右档“↕”，支架即逆向行走。
5．速度调节
从左到右拨速度调节拨钮，支架行走速度从慢到快。启动前，宜将速度调至最慢，启动后视需要再逐步加快。
6．运动支架调整
根据病员伤肢长度，可调整支架长度，注意调整后应重新旋紧旋钮，避免支架在行走时发生移位。
三、踝关节使用方法
1．支架准备
将支架停在-5°位置，拉出“┎┓”鞋框支架上左右两只楔形锁定螺丝向后旋转90°(如不易拉出，可左手抬一下支架关节处，右手同时拉钮)。拉长底板手柄支架(约35CM)，使搁放下肢的支架面基本成一平面(如未拉足长度，行走时支架会出现弓背运动或使鞋框架擦到壳体)。
2．打开程序
重新打开电源开关(如未关闭电源，程序不能转换)，开关灯亮，蜂鸣器响一下，表示仪器正常，再按下踩关节自锁开关(电源开关右侧)，该开关灯亮，液晶第二行显示“ANKLE”，仪器则进入躁关节操作程序。
3．角度调整
按一下“启停”按键，蜂鸣器响一声，液晶显示-200～40。的踩关节最大运行角度，如需调整踝关节现时运行角度时，其方法与上述膝关节方法相同。
4．开机与停机
按下“启停”开关，仪器开始运行：如再按“启停”开关，仪器停止工作。
5．转换到膝关节操作
（1)按一下踝关节自锁开关，该开关灯灭，表示脱开。
（2)关闭电源开关。 (如不关电源，程序不能转换。)
（3)将鞋框支架锁定螺丝复位，并：博底板支架维回到合理长度。(注意：未做好这些复位动作前，严禁启动膝关节程序，否则将损坏仪器。)
（4)重新开启电源开关，液晶第二行显示‘‘KNEE”，则程序转到膝关节功能。
（5)要启动膝关节，需按两下“启停”按键，第一下为程序确定，第二下开始运行。
四、注意事项
1．仪器操作程序宜先调整好支架长度，然后再调整所需行走角度，以减少重复。
2．仪器使用时应严格配置单相三脚插座，以保证可靠接地。
3．若遇仪器不能启动时，除检查定时位置外，如电源灯不亮，应检查熔丝(250VIA)是否损坏，熔丝在机壳电源插座下半部。
4．仪器停电后宜在30秒后开机，否则可能出现数显乱码，如出现乱码可断开电源后重开。仪器处于定时状态数显为OFF时，不能启动，只要断电后重开即可。
5．仪器若超负，蜂鸣器将长响，若干秒后仪器自动停机，此时应排除超负原因后再重新开初。
