PROE高级倒圆角操作.docx

倒圆角中终止于参照的应用

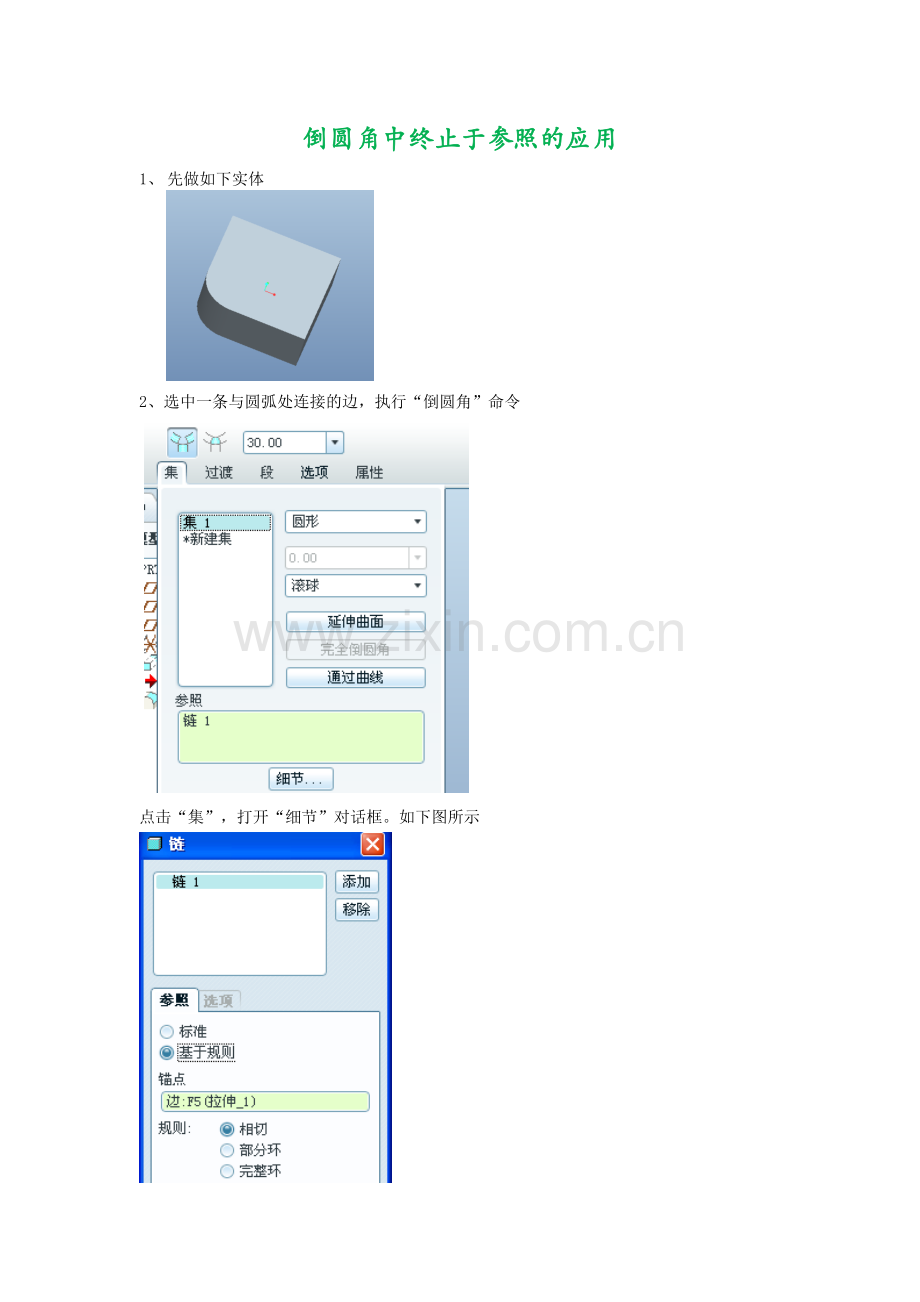

1、 先做如下实体

2、选中一条与圆弧处连接的边，执行“倒圆角”命令

点击“集”，打开“细节”对话框。如下图所示

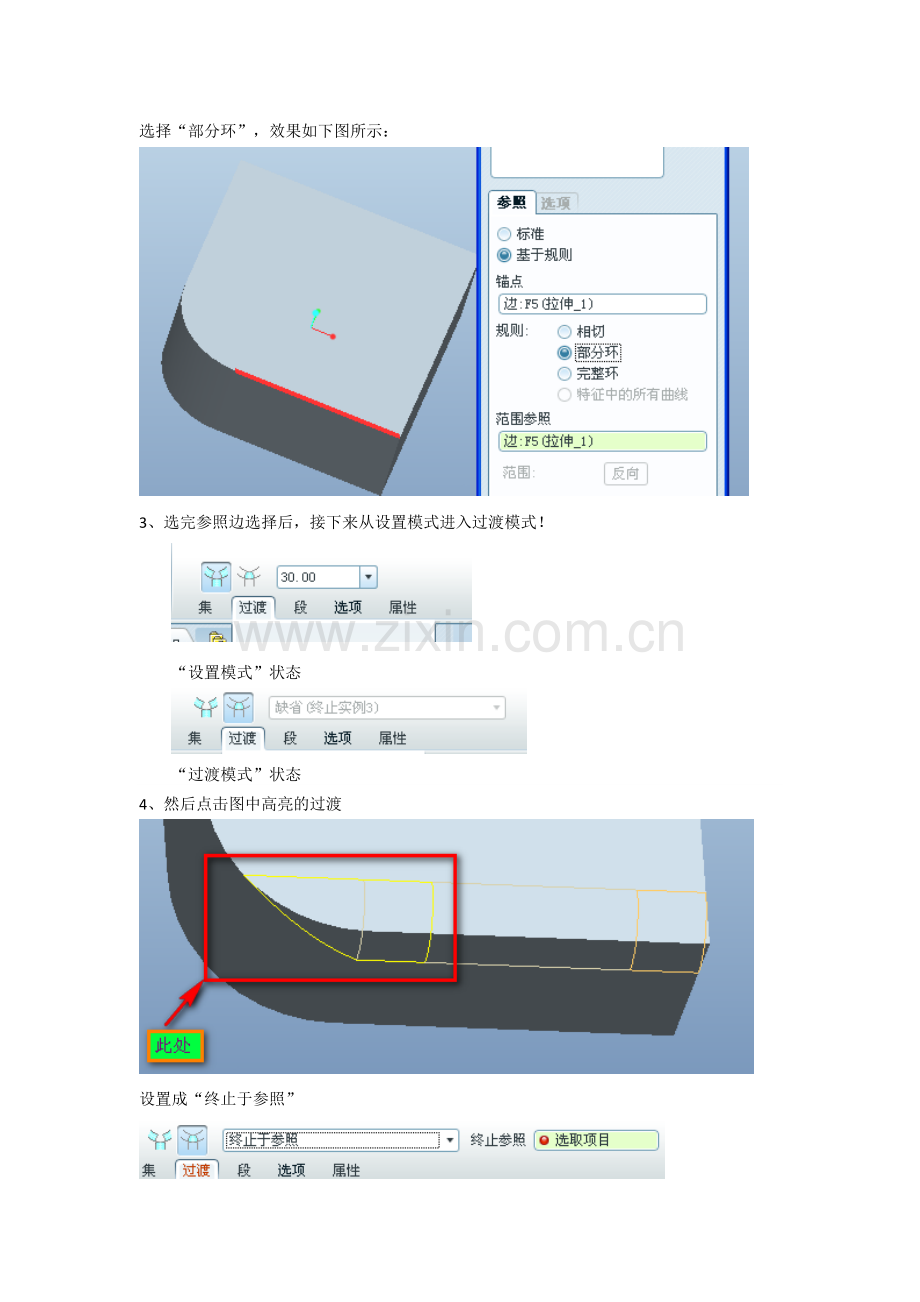

选择“部分环”，效果如下图所示：

3、下载 (49.61 KB)
2010-12-9 11:08
选完参照边选择后，接下来从设置模式进入过渡模式！

“设置模式”状态

“过渡模式”状态
4、下载 (4.64 KB)
2010-12-9 11:08
然后点击图中高亮的过渡

下载 (3.61 KB)
2010-12-9 11:08
设置成“终止于参照”

选择直线直线与圆弧的交点

下载 (13.81 KB)
2010-12-9 11:08
点击“”，最终效果为

下载 (31.46 KB)
2010-12-9 11:08
注：如果没有设置“终止于参照”的话效果就是下面的样子：

下载 (19.69 KB)
2010-12-9 11:08
PROE 可变倒圆角的创建
1、选中一条边，点击倒圆角工具“”；

2、在上图出现数字5.0的地方，在小圆点上点右键选“添加半径” ，如下图所示：

3、如果需要继续添加半径可参照以上方法。

4、添加完后,修改一下倒圆角的尺寸就可以实现了。

PROE倒圆角命令的过渡方式应用
1、 首先创建如下实体文件

2、 选中三条相邻的条边，点击倒圆角工具“”，效果如下所示：

3、 点右键选择“显示过渡”，或者点击切换到过渡模式图标“”。

4、 选择如下图所示的圆角

5、 将过渡模式切换为“相交”

6、 点击“”，最终效果如下：

注1：如果过渡模式更改为“拐角点”将会出现线图所示的界面：

将R设为10，效果如下：

点击“”，最终效果如下：

实际上实现的是三个边相交的部位是一个球形的一部分，球形的半径可以根据需要来设定。
注2：仅限圆角为我们默认的倒圆角方式，在这里不做过多的讲解。
