第二节《串、并联电路中电压的规律》导学案.doc

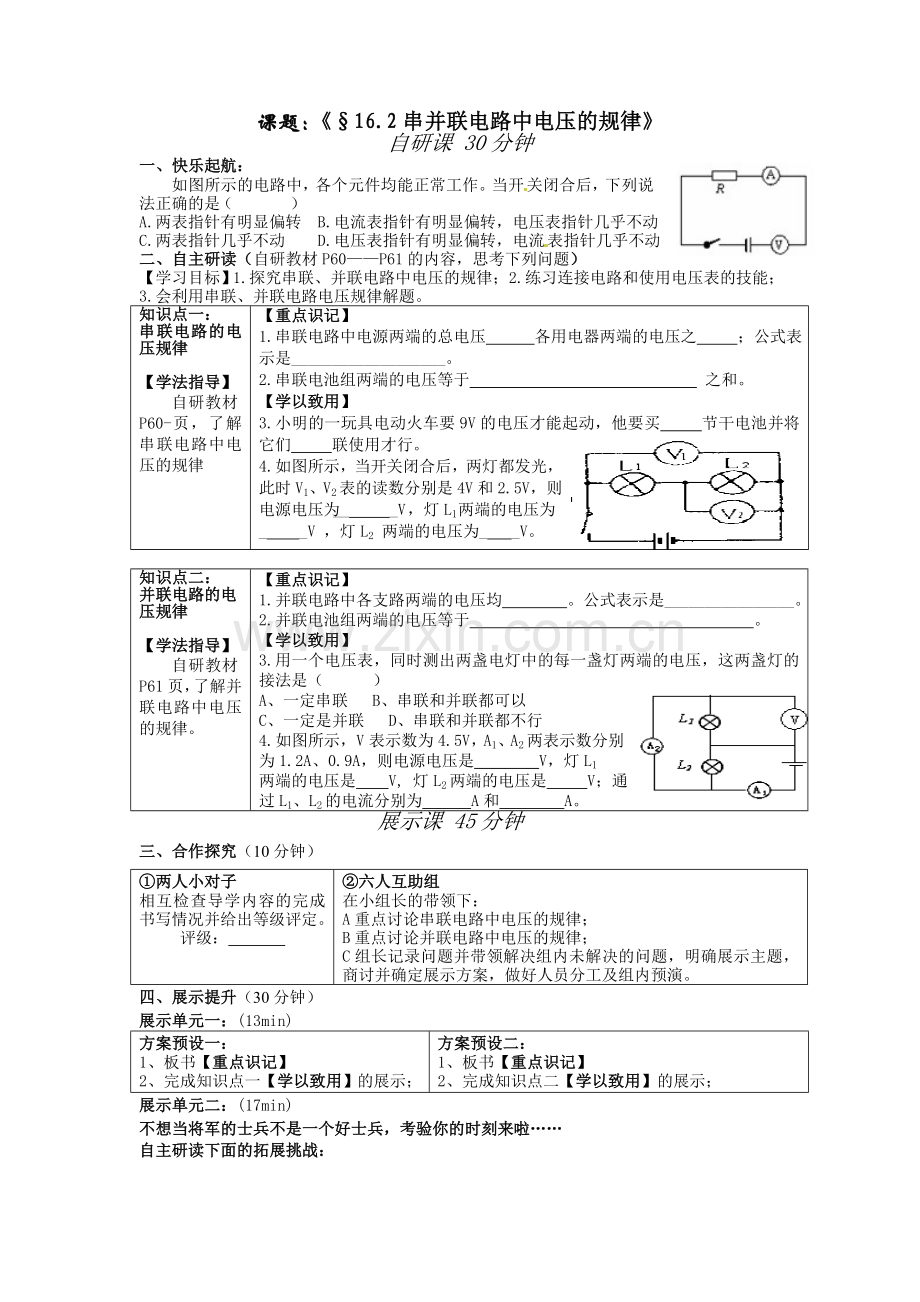

课题：《§16.2串并联电路中电压的规律》
自研课 30分钟
一、快乐起航：
如图所示的电路中，各个元件均能正常工作。当开关闭合后，下列说法正确的是（ ）
A.两表指针有明显偏转 B.电流表指针有明显偏转，电压表指针几乎不动
C.两表指针几乎不动 D.电压表指针有明显偏转，电流表指针几乎不动
二、自主研读（自研教材P60——P61的内容，思考下列问题）
【学习目标】1.探究串联、并联电路中电压的规律；2.练习连接电路和使用电压表的技能；
3.会利用串联、并联电路电压规律解题。
知识点一：
串联电路的电压规律

【学法指导】
自研教材P60-页，了解串联电路中电压的规律

【重点识记】
1.串联电路中电源两端的总电压 各用电器两端的电压之 ；公式表示是___________________。
2.串联电池组两端的电压等于 之和。
【学以致用】
3.小明的一玩具电动火车要9V的电压才能起动，他要买 节干电池并将它们 联使用才行。
4.如图所示，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为__ _V ，灯L1 两端的电压为_ _V ，灯L2 两端的电压为_ _V。

知识点二：
并联电路的电
压规律

【学法指导】
自研教材P61页，了解并联电路中电压的规律。

【重点识记】
1.并联电路中各支路两端的电压均 。公式表示是________________。
2.并联电池组两端的电压等于 。
【学以致用】
3.用一个电压表，同时测出两盏电灯中的每一盏灯两端的电压，这两盏灯的接法是（ ）
A、一定串联　 B、串联和并联都可以　
C、一定是并联　 D、串联和并联都不行
4.如图所示，V表示数为4.5V，A1、A2两表示数分别为1.2A、0.9A，则电源电压是 V，灯L1
两端的电压是 V, 灯L2两端的电压是 V；通过L1、L2的电流分别为 　 A和 A。
展示课 45分钟
三、 合作探究（10分钟）
①两人小对子
相互检查导学内容的完成书写情况并给出等级评定。
评级：
②六人互助组
在小组长的带领下：
A重点讨论串联电路中电压的规律；
B重点讨论并联电路中电压的规律；
C组长记录问题并带领解决组内未解决的问题，明确展示主题，商讨并确定展示方案，做好人员分工及组内预演。
四、展示提升（30分钟）
展示单元一：(13min)
方案预设一：
1、板书【重点识记】
2、完成知识点一【学以致用】的展示；
方案预设二：
1、 板书【重点识记】
2、完成知识点二【学以致用】的展示；
展示单元二：(17min)
不想当将军的士兵不是一个好士兵，考验你的时刻来啦……
自主研读下面的拓展挑战：

【互 动 策 略 】六人互助组
①互查组内成员演练成果及自行修正；
②组长记录问题；
③交流新思路、新解法、新拓展。

【展示策略】全班互动型展示
①演练问题大搜索；
②问题纠错后的自主性展示，拓展性展示；
③针对黑板上展示的内容，回归纠错，并将拓展挑战的答案规范的完成在导学稿上

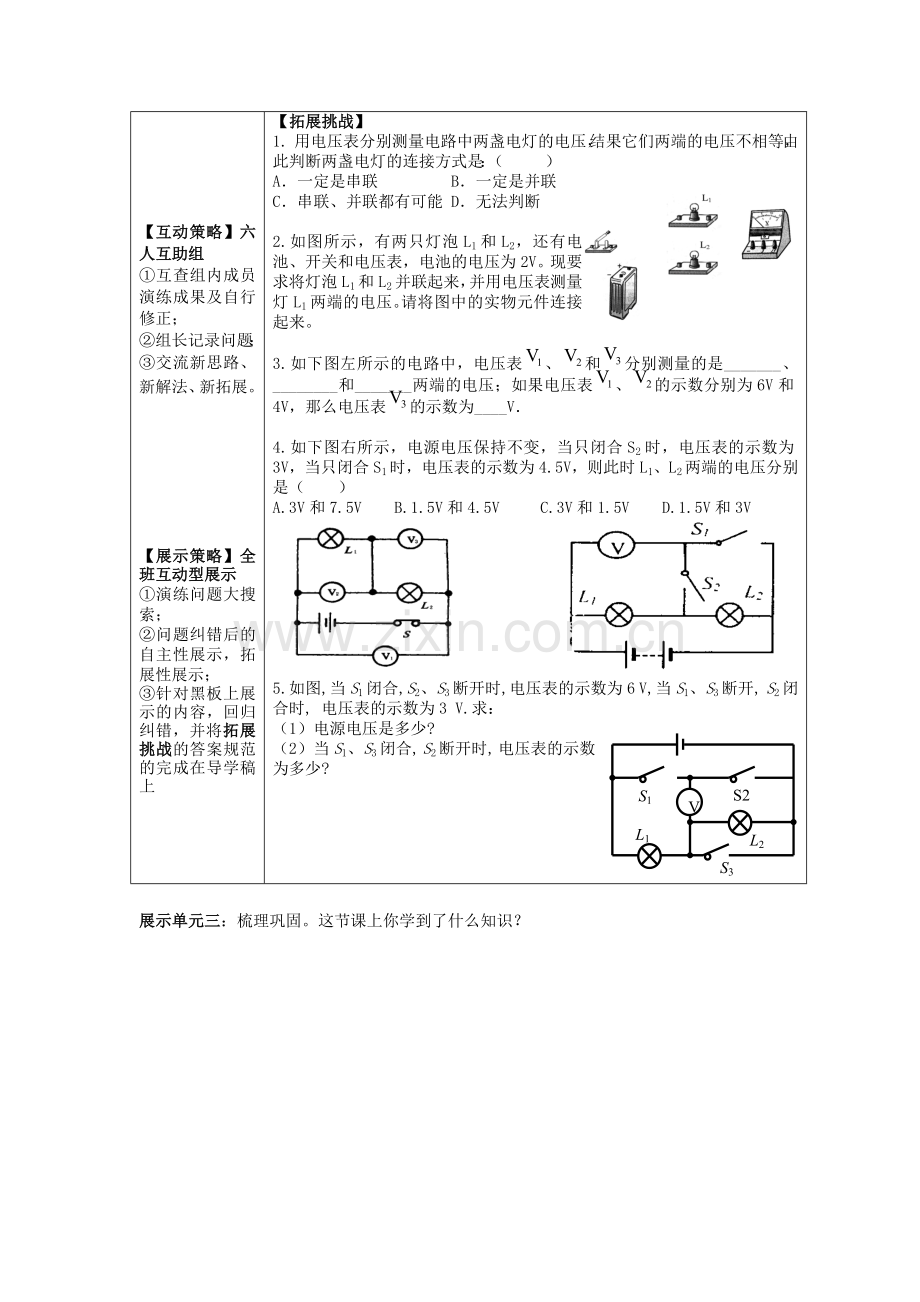

【拓展挑战】
1.用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是：（ ）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．无法判断

2.如图所示，有两只灯泡L1和L2，还有电池、开关和电压表，电池的电压为2V。现要求将灯泡L1和L2并联起来，并用电压表测量灯L1两端的电压。请将图中的实物元件连接起来。

3.如下图左所示的电路中，电压表、和分别测量的是_______、________和_______两端的电压；如果电压表、的示数分别为6V和4V，那么电压表的示数为____V．

4.如下图右所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（ ）
A.3V和7.5V B.1.5V和4.5V C.3V和1.5V D.1.5V和3V

5.如图,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开, S2闭合时, 电压表的示数为3 V.求：
（1）电源电压是多少?
S3
L1
S1
V
S2
L2
（2）当S1、S3闭合, S2断开时, 电压表的示数为多少?

展示单元三：梳理巩固。这节课上你学到了什么知识？
