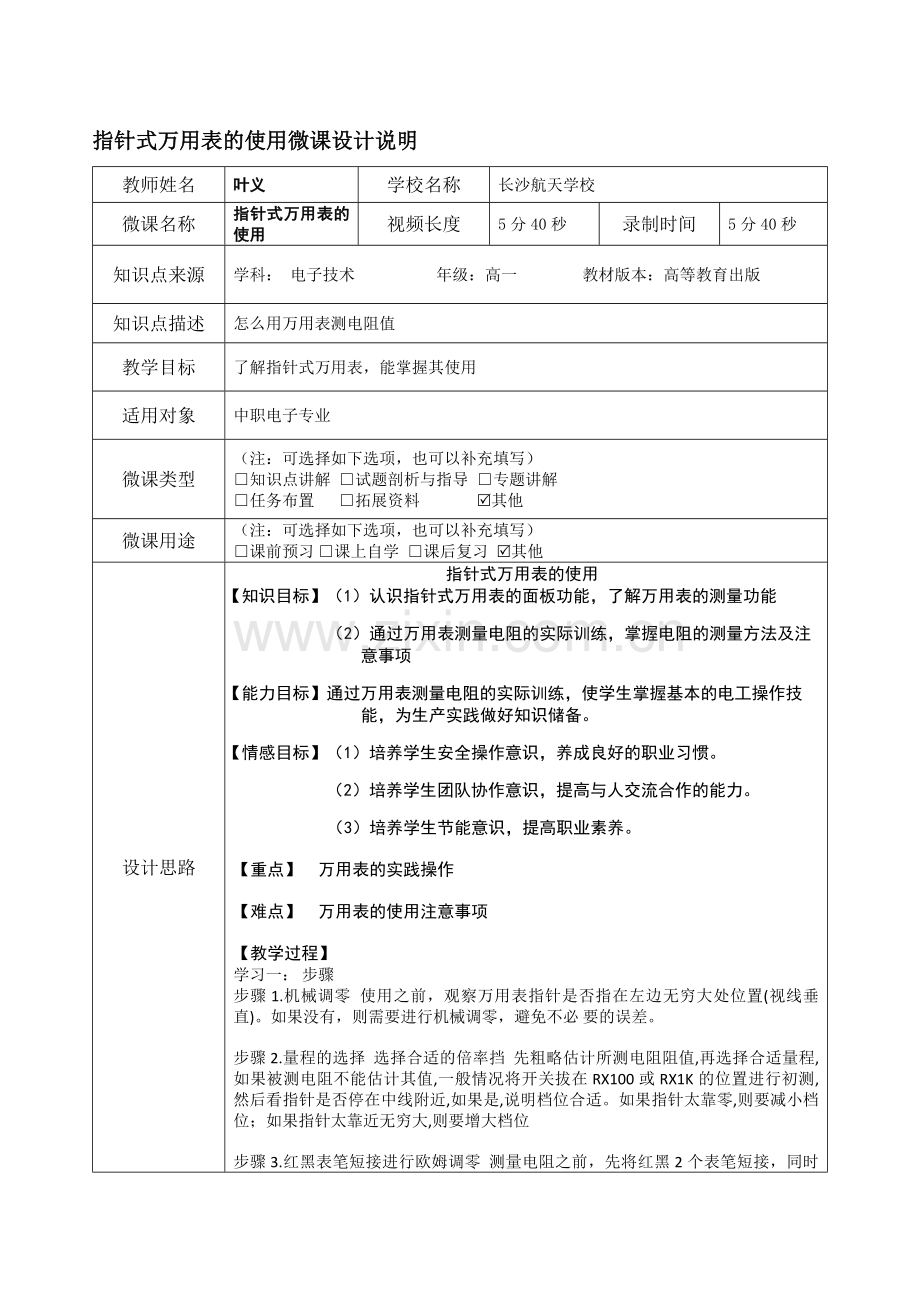

指针式万用表的使用微课设计说明
教师姓名
叶义
学校名称
长沙航天学校
微课名称
指针式万用表的使用
视频长度
5分40秒
录制时间
5分40秒
知识点来源
学科： 电子技术 年级：高一 教材版本：高等教育出版
知识点描述
怎么用万用表测电阻值
教学目标
了解指针式万用表，能掌握其使用
适用对象
中职电子专业
微课类型
（注：可选择如下选项，也可以补充填写）
□知识点讲解 □试题剖析与指导 □专题讲解
□任务布置 □拓展资料 R其他
微课用途
（注：可选择如下选项，也可以补充填写）
□课前预习 □课上自学 □课后复习 R其他
设计思路
指针式万用表的使用
【知识目标】（1）认识指针式万用表的面板功能，了解万用表的测量功能
（2）通过万用表测量电阻的实际训练，掌握电阻的测量方法及注意事项
【能力目标】通过万用表测量电阻的实际训练，使学生掌握基本的电工操作技能，为生产实践做好知识储备。
【情感目标】（1）培养学生安全操作意识，养成良好的职业习惯。
（2）培养学生团队协作意识，提高与人交流合作的能力。
（3）培养学生节能意识，提高职业素养。

【重点】 万用表的实践操作

【难点】 万用表的使用注意事项

【教学过程】
学习一： 步骤
步骤1.机械调零 使用之前，观察万用表指针是否指在左边无穷大处位置(视线垂直)。如果没有，则需要进行机械调零，避免不必 要的误差。

步骤 2.量程的选择 选择合适的倍率挡  先粗略估计所测电阻阻值,再选择合适量程,如果被测电阻不能估计其值,一般情况将开关拔在RX100或RX1K的位置进行初测,然后看指针是否停在中线附近,如果是,说明档位合适。如果指针太靠零,则要减小档位；如果指针太靠近无穷大,则要增大档位

步骤3.红黑表笔短接进行欧姆调零 测量电阻之前，先将红黑2个表笔短接，同时调节“欧姆调零”旋钮，使指针刚好指在欧姆刻度线右边的零位。如果指针不能调到零位，说明电池电压不足或仪表内部有问题。每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。

步骤4.将电阻器接入红黑表笔之间进行测量读数 表头的读数乘以倍率，就是所测电阻的电阻值。 公式如下： 电阻阻值=指针读数*所选倍率 举例：我们通过万用表测量电阻指针读数为25，所选量程为*100档。所测电阻阻值=？

学习二： 注意事项
在测量电阻过程中，应当注意：
1.严禁在被测电路带电的情况下测量电阻 ；
2.测量前或每次更换倍率档时，都应重新欧姆调零；
3.测量电阻时，应选择适当的倍率档，使指针尽可能落在 表盘的中间；
4.测量中不允许用手同时触及被测量电阻两端；
5.测量过程中严禁拨动转换开关选择量程。
