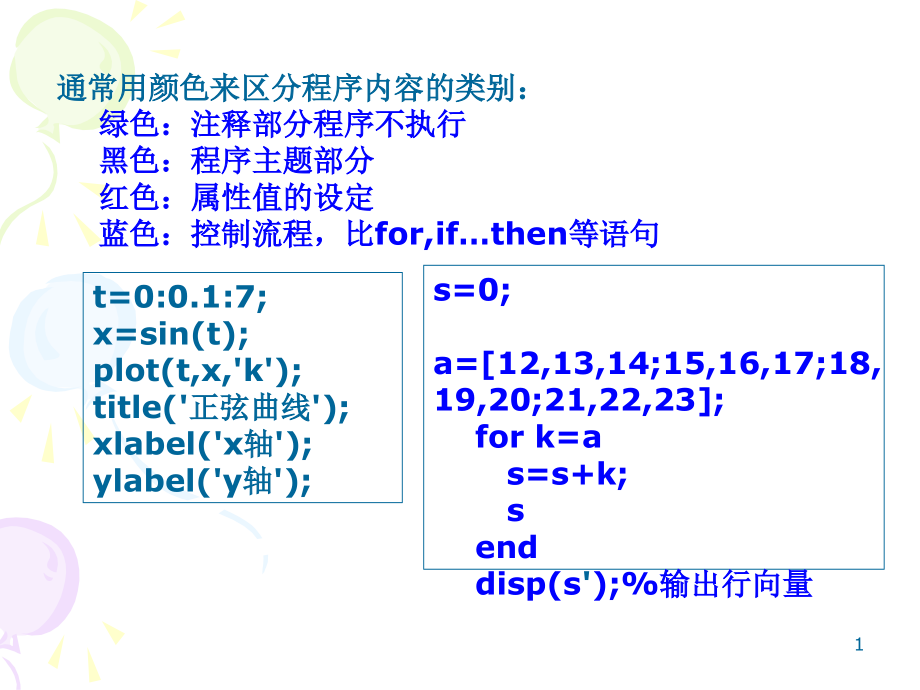

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,通常用颜色来区分程序内容的类别：,绿色：注释部分程序不执行,黑色：程序主题部分,红色：属性值的设定,蓝色：控制流程，比for,ifthen等语句,t=0:0.1:7;,x=sin(t);,plot(t,x,k);,title(正弦曲线);,xlabel(x轴);,ylabel(y轴);,s=0;,a=12,13,14;15,16,17;18,19,20;21,22,23;,for k=a,s=s+k;,s,end,disp(s,);%输出行向量,1,2,Simulink在系统仿真中的应用,Simulink是一种用于在MATLAB下建立模块化的集成软件工具包。,Simulink建模的基础知识,Simulink含两层含义：“Simu”表示仿真（simulation）；而link表示它能够进行系统连接，即：把一系列模块连接起来，构成复杂的系统模型。正是由于它的这些功能和特色，使得它成为计算机仿真领域首选的仿真环境。,前面涉及到的仿真都是较为简单的静态仿真，为了处理更复杂的和时间有关的动态系统，就必须学习simulink的使用。,Simulink是matlab提供的实现系统建模和仿真的一个软件包。,它让用户把精力从编程转向模型的构造。,3,启动simulink,，,只需要在,matlab命,令窗口输入：,simulink,或者单击命,令窗口里,工具栏上,的按钮,。,Simulink库浏览器,4,模型窗口,Simulink最让人振奋的一点就是支持图形用户界面。,5,SIMULINK的基本操作,1、SIMULINK窗口：库浏览器、SIMULINK模型窗口,2、SIMULINK模块操作：,模块是建立SIMULINK模型的基本单元，用适当的方式把各种,模块连接在一起就能够建立任何动态系统模型。,选取模块、放大或缩小模块、改变模块名字,双击某一模块或在模块上单击鼠标右键，选择Block Parameters可以对参数进行设置，选择Block Properties可以设置和查看模块的特性。,模块的连线：,移动鼠标到某一模块的输出端，鼠标的箭头会变成十字形光标，按住鼠标左键移动鼠标到另一模块的输入端，,当十字光标出现重影时，释放左键即可,。P115,6,2 SIMULINK的基本模块,在SIMULINK中包含：,连续系统模块库（Continuous）、,离散系统模块库（Discrete）、,数学运算模块库（Math）、,非线性模块库（Nonlinear）、,信号与系统模块库（Signal&System）、,接收（输出）模块库（Sinks）、,输入源模块库（Sources）等。,每一个模块又包含很多子模块。,7,连续系统模块Continuous功能：,模块名,功能简介,Integrator 积分环节,Derivative 微分环节,State-Space 状态方程,Transfer Fcn 传递函数,Zero-Pole 零极点模型,Memory 把前一步的输入作为输出,Transport Delay 把输入信号按给定的时间做延迟,Variable Transport Delay 按第二个输入指定的时间把第一,个输入做延迟,8,离散系统模块Discrete功能：,模块名,功能简介,Zero-Order Hold,零阶保持器,Unite Delay 采样保持，延迟一个周期,Discrete-Time Integrator 离散时间积分,Discrete State-Space,离散状态方程,Discrete Filter 离散滤波器（IIR、FIR）,Discrete Transfer Fcn,离散传递函数,Discrete Zero-Pole,离散零极点模型,First-Order Hold,一阶保持器,9,非线性模块库,Rate Limiter 限制输入变化率的变化大小,Saturation 让输出超过某一值时能够饱和,Quantizer 把输入转化成阶梯状的量化输出,Backlash 由deadband设定，,输出依据输入的改变而改变,Dead Zone 死区特性,Relay,限制输出值在某一范围内变化,Switch 根据临界值自动判断选择所接受的输入端,Manual Switch 人工判断选择所接受的输入端,Mutiport Switch 在多输入中选一个输出,Coulumb&Viscous Friction 当输出值达到一定值时，输出才,会根据输入而改变,10,接收模块sink功能：,模块名,功能简介,Scope,示波器,XY Graph,两个信号的关系图，用MATLAB图形显示,Display 实时数值显示,To File 保存到文件,To Workspace 输出到当前工作空间的变量,Stop Simulation 输入为非零时停止仿真,11,用示波器模块来观察输出,Sinks,库,Scope 示波器窗口,X Y graph 绘制二维的图形,Display 将数据以数字的形式显示出来,使用,Workspace,模块,将信号输入至,Workspace,模块，该模块将数据输出到,Matlab,的命令窗口中，以,simout,变量名保存下来，也可以改变变量名用另外的名字保存,时间数据用,sources,中的,clock,模块,使用返回值将输出返回,Matlab,命令窗口中,out1,12,输入源模块source功能：,模块名,功能简介,Constant 常数,Signal Generator 信号发生器,Step 阶跃信号,Ramp 线性增加或减少的信号,Sine Wave 正弦波,Repeating Sequence 重复的线性信号，类似锯齿形,Discrete Pulse Generator 离散脉冲发生器，和采样时间有关,Pulse Generator 脉冲发生器，和采样时间无关,Chirp Signal 频率不断变化的正弦信号,Clock 输出当前的仿真时间,13,Digital Clock 按指定速率输出当前仿真时间,用于离 散系统仿真,From File 从文件读数据,Random Number 高斯分布的随机信号,Uniform Random Number 平均分布的随机信号,Band-Limited White Noise 带限白噪声,14,3,仿真模型参数的设置,建立模型之后，就可以对模型进行动态仿真，但在仿真前,必须对模型的仿真参数进行相应的设置。,1、,输入信号的参数设置,双击信号源对象，改变其可设置值,例如，阶跃信号的可设置参数有,Step time 阶跃时间,Initial value 初值,Final value 终值,2、,示波器参数的设置,双击示波器，则出现示波器窗口，用于显示波形；,在示波器上端可设置属性，包括显示时间，采样周期等。,3、,其他环节的设置,与输入信号的设置一样，通过双击对象弹出属性窗口，,设置不同的参数。,15,2.,运行,模型,用户在选择适当的算法并且设置好仿真参数后，就可以运行,Simulink,仿真模型了。有两种方法可以启动仿真：1）选择,SimulationStart,；2）点击图标“”。,注意：缺省时，示波器历史数据只保存最后的5000个。如果我们希望显示完整的仿真曲线，就需要将“,Limit data to last 5000,”前面复选框中的“”去掉。,16,4、,仿真参数的设置：,主菜单,Simulation,选项下的,Parameters,选项用于设置仿真参数，主要包括：,(1)仿真算法，分别为,：,Euler 欧拉法,Runge-Kutta3 三阶龙格库塔法,Runge-Kutta5 五阶龙格库塔法（缺省）,Adams Adams算法,Gear 基耶算法,Adams/Gear A/G混合算法,Linsim 线性系统仿真算法,(2)仿真时间与仿真步长的设置,start time 开始时间,stop time 结束时间,Relative Tolerance 相对精度,Absolute Tolerance 绝对精度,Max(min)step size最大(最小)允许的步长,最大步长=(停止时间-起始时间)/50,若仿真时间很长，有可能,会出现失根，这时可根据需要设置较小的步长。,17,输出选项,output options,refined output,细化输出,produce additional,产生附加输出,produce specified output only,只产生指定输出,18,1、简单例子,例1,双击Signal Generator跳出属性窗口,Signal Generator,模块的位置在模型库的,simulink,的,source,下，,Scope,模块的位置在模型库的,simulink,的,sinks,下。,19,未进一步设置时的仿真图线,：（双击Scope）,可见，正弦图线不够连续，这是因为显示的采样步长参数没有调整到最好的结果。,在模型窗口选择菜单中的simulation下的Configuration Parameters，进一步设置：将max step size设置为0.01，将min step size设置为0.001，再次仿真得到新的图线：,步长为auto时,步长调整后,设置步长的窗口,20,2、火炮随动系统,稳定的情况,开环比例系数增大5倍,21,3、“最”复杂的例子（F14）,在matlab命令窗口中输入：f14,22,默认的方波仿真结果：,23,5.2.3,Simulink,在控制系统仿真研究中的应用举例,【例1】某一,SISO,的线性定常如图所示，试用,MATLAB,观测其单位阶跃响应曲线。,解：建立一个,Simulink,模型文件，构造如下图所示的仿真模型,24,仿真运行结果,：,25,【例5-2】某一非线性控制系统如图5-20所示，判断该系统是否有稳定的极限环，并且分析该系统的稳定性。,解：根据题意，可以列写出以下方程,建立绘制系统相轨迹的Simulink模型如下图所示,26,运行仿真模型就绘制出该非线性控制系统相轨迹,从相轨迹可以看到该非线性系统具有稳定的极限环。,27,再建立另一种形式的系统仿真模型，并且得到仿真结果（下图所示）。可以看到极限环对应的等幅振荡的振幅大约为0.6；周期大约为6秒。,28,例 有初始状态为0的二阶微分方程x+0.2x+0.4x=0.2u(t),其中u(t)是单位阶跃函数，试建立系统模型并仿真。,方法1：用积分器直接构造求解微分方程的模型。,方法2：利用传递函数模块建模。,方法3：利用状态方程模块建模。,例分别采取细化输出、产生附加输出和只产生指定输出这三种方式仿真正弦输入输出系统，细化系统为2，仿真时间10s，正弦波频率为8。,29,signal&systems-mux把向量或标量组合为大的向量,mux,30,子系统的建立,两种方法：,通过Subsystem模块建立子系统,和,通过已有的模块建立子系统,。两者的区别是：前者先建立子系统，再为其添加功能模块；后者先选择模块，再建立子系统。,1通过Subsystem模块建立子系统,操作步骤为：,(1)先打开Simulink模块库浏览器，新建一个仿真模型。,(2)打开Simulink模块库中的Ports&Subsystems模块库，将Subsystem模块添加到模型编辑窗口中。,(3)双击Subsystem模块打开一个空白的Subsystem窗口，将要组合的模块添加到该窗口中，另外还要根据需要添加输入模块和输出模块，表示子系统的输入端口和输出端口。这样，一个子系统就建好了。,31,创建一个简单的三角函数方程 作为子系统,Ports&subsystems,subsystem,Ports&subsystems,In1,out1,math operations,sources constant,32,2通过已有的模块建立子系统,操作步骤为：,(1)先选择要建立子系统的模块，不包括输入端口和输出端口。,(2)选择模型编辑窗口,Edit菜单中的Create Subsystem,命令，这样，子系统就建好了。,在这种情况下，系统会自动把输入模块和输出模块添加到子系统中，并把原来的模块变为子系统的图标。,33,选中要压缩的子系统,压缩成子系统以后,34,子系统封装技术-,模块封装方法,创建一个封装模块的,主要,步骤,如下：,（1）创建一个子系统,（2）选中该子系统模块，执行模型窗口菜单中的“,EditMask subsystem,”命令，将子系统转化为封装模块。这时系统弹出封装编辑对话框（右图所示）。,（3）使用封装编辑对话框设置封装文本、对话框和图标。,35,36,我们以简单的三角函数方程 的子系统为例，学习如何封装一个子系统。(见教材87页),Icon（图标）设置,37,Parameter（参数）设置,该页分为两个区：对话框参数区（,Dialog parameters,）和已选择参数选项区(,Options for selected parameters,)。,对话框参数区用于选择和改变封装参数的主要性质,。已选择参数选项区用于设置已选择参数的其他选项。,38,Initialization,(初始化)设置,初始化页分为两个区：对话框变量区(,Dialog variables,)和初始化命令区（,Initialization commands,）。对话框变量区显示在参数页中设置好的子系统封装参数。初始化命令区中可以输入MATLAB语句，如定义变量、初始化变量等。,39,Documentation,（文本）设置,文本编辑页分为3个区：封装类型区（Mask type）、封装描述区（Mask description）和封装帮助区（Mask help）。,封装类型区中的内容将作为模块的类型显示在封装模块的对话框中。封装描述区中的内容包括描述该模块功能的简短语句，该区中的内容将显示在封装模块对话框的上部。封装帮助区的内容包括使用该模块的详细说明等，当选择对话框中Help选项时，MATLAB的帮助系统将显示该区的内容。,40,5.3.3 模块库构造,要构造一个模块库，在Simulink库浏览器的窗口上选择：“FileNewLibrary”,这时打开一个空白的模块库窗口,将需要的模块（用户创建的模块或Simulink本身的系统模块）复制到新的库中，然后给这个模块库命名（例如：mylibrary.mdl）,并且保存，这样就创建了自己的模块库。,以后创建仿真模型需要用到该模块库中的模块时，首先打开该模块库，再将需要的模块拖拽到新的模型编辑窗口即可。,41,实验二 MATLAB符号计算及绘图,一、实验目的,掌握符号表达式的微分、积分运算以及极限,和方程求解的运算等,2.,掌握,MATLAB,二维、三维的绘图函数，并利用不同的色彩、,线型和绘制出自己满意的图形。,3.,掌握,MATLAB,的图形处理,网格、标记、坐标系的控制等,42,1.计算,二、实验内容,4.求解方程组,2求函数 展开到含 的项,3求函数 关于 的一阶导数。,43,5.绘图,(1)作sinx,cosx,2sinx*cosx,sinx/cosx的图形，,在不同坐标内绘制几条曲线。并给图形添加坐标及图形标注。,(2)三次抛物线方程为,当参数a分别为-3、-2、-1、0、1、2、3时在同一坐标绘制,其波形图，试探讨参数a对其图形的影响，其中x-2,2，,步长0.1。,(3)绘制z=sin(x)*cos(y)的三维曲线(plot3)和三维曲面图(mesh)，,x,y的变化范围均为0，2,，并加上适当的三维图形标注,。,（4）绘制一个三维图形（），,并加上适当的三维图形标注,。,44,实验三 Simulink仿真、控制系统数学模型及其转换,一、实验目的,1掌握Simulink的建模方法,(1)模块的建立、连接、仿真参数的修改和子系统的创建及封装。,(2)熟悉系统以结构图形式描述的连续系统的数字仿真方法和步骤。,(3)学会分析环节参数变化对系统动态特性的影响。,2熟悉各类数学模型的表示方法,3掌握模型间转换的技巧,4灵活应用各种数学模型,45,1.有初始状态为0的二阶微分方程 ，,其中u(t)是单位阶跃函数，试用两种方法建立系统模型并仿真。,2.,某一单位负反馈控制系统，其开环传递函数为,它的输入信号为,试使用,Simulink,构造其仿真模型，并且观察其响应曲线。,3.,将,2,题中的闭环控制系统封装成一个子系统。,46,4 某系统的传递函数为,5 某单输入单输出系统：,试求该系统状态空间表达式的对角线标准形。,6 求出以下系统的传递函数,使用MATLAB求出状态空间表达式和零极点模型。,47,第4章 控制系统数学模型及其转换,在线性系统中，常用的数学模型有微分方程模型、传递函数模型、状态空间模型以及零极点模型等。不同的模型应用于不同的场合。掌握模型间的转换才能灵活应用各种数学模型。本章将主要介绍系统数学模型及转换、系统环节模型的连接及标准型实现等内容。,4.1 控制系统类型,1 连续系统和离散系统,2 线性系统和非线性系统,3 时变系统和定常（时不变）系统,4 确定性系统和随机系统,48,4.2 控制系统常用数学模型,4.2.1 连续系统数学模型,1系统微分方程形式模型,对于线性定常系统单入单出(简称SISO)系统，可用以下方程描述：,2系统传递函数形式模型,输出拉氏变换 与输入拉氏变换 之比，即为单输入单输出系统的传递函数。,传递函数分子、分母多项式系数向量可以分别定义如下,49,这里分子、分母多项式系数向量中的系数均按 s 的降幂排列。用printsys,tf来建立传递函数的系统模型，其基本格式为,例，已知系统的传递函数如下，利用MATLAB建立其相应的传递函数系统模型。,运行命令,结果为,（注：printsys只能在命令窗口中显示模型，不能将模型输入到workspace中）,50,num=5*2 0 3;,den=conv(,conv(conv(1 0 0,3 1),conv(1 2,1 2),5 0 3 8,);,printsys(num,den,s);,tf(num,den),51,3系统的零极点（ZPK）形式模型,在MATLAB中零极点可以分别定义为,使用,zpk(),函数建立零极点形式的系统模型，其基本格式为,如果已知传递函数，可按以下方法求得z和p,52,例：已知系统传递函数如下,应用Matlab语言建立系统的,零极点形式,模型,。,运行命令,结果为,z=-4;,p=-1-2-3;,k=5;,sys=,zpk(z,p,k),53,4系统的部分分式形式,传递函数也可以表示成为部分分式或,留数,形式，如下式,例，写出以下传递函数的部分分式形式,运行命令,结果为,这表示,residue,余数,54,5系统的状态空间（state space）模型,在MATLAB中建立系统模型的基本格式,55,例：某线性定常系统的状态空间表达式如下，请输入到MATLAB的work space中去。,运行命令,结果为,56,4.2.2 离散系统数学模型,离散系统常用的数学模型通常可以用差分方程、脉冲传递函数（或,Z,传递函数）、状态空间表达式三种形式对系统加以描述。,1系统差分方程形式模型,2系统的传递函数模型,这里分子、分母多项式系数向量中的系数仍按Z的降幂排列。,57,函数,tf(),也可建立脉冲传递函数的系统模型，其基本格式为,其中，,Ts,为系统采样周期。,对于离散系统，也可以用,zpk(),函数建立零极点模型，基本格式为,3系统的状态空间模型,在MATLAB中建立系统模型的基本格式,printsys(num,den,z),58,例,假设某离散系统的脉冲传递函数为,采样周期为 T=0.1秒，将其输入到MATLAB的workspace中，并且绘制零、极点分布图。并且将该离散系统脉冲传递函数模型转换成状态空间表达式。,再输入,输入下列语句,运行结果为,num=0.31 0.57 0.38 0.89;,den=1 3.23 3.98 2.22 0.47;,Gyu=tf(num,den,0.1),59,计算机绘制出零极点分布图pzmap,再输入,得到,60,4.2.3 系统模型参数的获取,对于连续系统，调用格式为,对于离散系统，调用格式为,V表示返回的数据行向量，只适用于单输入单输出系统。,61,4.3 系统数学模型的转换,4.3.1 系统模型向状态方程形式转换,直接利用MATLAB函数实现所需要的系统模型向状态方程的转换，基本格式为,（注意：在英语中，,2和,to,谐音）,【例4-2】已知系统传递函数如下，应用MATLAB的函数将其转换为状态方程形式的模型。,可以将任意线性定常系统模型转换为状态方程,62,MATLAB求解m文件如下：,运行结果为,num=12 24 0 20;,den=2 4 6 2 2;,A,B,C,D=tf2ss(num,den),63,4.3.2 系统模型向传递函数形式转换,1状态空间模型向传递函数形式转换,MATLAB提供了函数ss2tf()实现将状态空间方程转换为传递函数形式，基本格式为,其中，,iu,用于指定变换所使用的输入量。,还可以采用下面的方式，即,64,【例4-3】某线性定常系统的状态空间表达式如下，求该系统的传递函数。,编写m文件如下：,运行结果为,A=0 1 0;0 0 1;-10-17-8;B=0;0;1;,C=5 6 1;D=0;,num,den=ss2tf(A,B,C,D);G=tf(num,den),65,例，某线性定常系统的状态空间表达式如下，求该系统的传递函数矩阵。,输入并且运行以下程序,计算机输出：,66,计算机输出的计算结果表明，传递函数矩阵为,67,2零极点增益模型向传递函数形式转换,其基本格式,4.3.3 系统模型向零极点形式转换,MATLAB提供了实现系统模型向零极点形式转换的函数，其基本格式为,或,68,【例4-4】对于例4-3题中的线性定常系统，将其转换为zpk形式,编写m文件如下,运行结果为,69,例，某线性定常系统的状态空间表达式如下，将其转换成ZPK形式,输入并且运行以下程序,计算机输出：,70,计算机输出的计算结果表明，传递函数矩阵的ZPK形式为,71,4.3.4 传递函数形式与部分分式形式的转换,MATLAB提供函数residue()实现极点留数的求取，其基本格式为,【例4-5】某系统的传递函数如下，求它的部分分式形式。,编写m文件如下,运行结果为,表示,72,如果此时在命令窗口中输入,则计算机返回,可见，,residue()函数，既可以将传递函数形式转换成部分分式形式，也可以将部分分式形式转换成传递函数形式,。,73,4.3.5 连续和离散系统之间的转换,如果对离散化处理结果提出具体的转换方式要求，则可以采用,c2d,或,c2dm,函数进行，基本格式为,(其中，,Gc,表示连续系统模型，,Ts,表示系统采样周期，,method,指定转换方式。“,zoh,”表示采用零阶保持器；“,foh,”表示采用一阶保持器。),【例4-6】某连续系统的状态空间表达式如下，采用零阶保持器将其离散化，设采样周期为0.1秒，求离散化的系统方程。,74,编写m文件如下,运行结果为,计算结果表示离散化后的系统方程为,75,Ad,Bd,Cd,Dd=C2DM(A,B,C,D,Ts,method),NUMd,DENd=C2DM(NUM,DEN,Ts,method),SYSD=C2D(SYSC,Ts,METHOD),A=0 1 0;0 0 1;-10-17-8;B=0;0;1;,C=5 6 1;D=0;,Ad,Bd,Cd,Dd,=c2dm(A,B,C,D,0.1),76,模型转换的函数小结,residue：传递函数模型与部分分式模型互换,ss2tf：状态空间模型转换为传递函数模型,ss2zp：状态空间模型转换为零极点增益模型,tf2ss：传递函数模型转换为状态空间模型,tf2zp：传递函数模型转换为零极点增益模型,zp2ss：零极点增益模型转换为状态空间模型,zp2tf：零极点增益模型转换为传递函数模型,77,状态空间SS,传递函数tf,零极点ZP,极点留数,ss2tf,tf2ss,zp2ss,ss2zp,zp2tf,tf2zp,residue,ss2ss,78,SYS=SS2SS(SYS,T,)performs the similarity transformation,z=,T,x on the state vector x of the state-space model SYS.,The resulting state-space model is described by:,.-1,z=TAT z+TB u,-1,y=CT z+D u,or,in the descriptor case,-1 .-1,TET z=TAT z+TB u,-1,y=CT z+D u .,SS2SS is applicable to both continuous-and discrete-time,models.For LTI arrays SYS,the transformation T is,performed on each individual model in the array.,79,4.4 控制系统模型的连接,系统模型连接的方式主要有串联、并联、反馈等形式。MATLAB提供了模型连接函数。,4.4.1 模型串联,对于SISO系统，其基本格式为,对于MIMO系统，其基本格式为,4.4.2 模型并联,对于SISO系统，其基本格式为,对于MIMO系统，其基本格式为,in1,in2指定了相连接的输入端。out1,out2指定了,进行信号相加的输出端。,80,81,82,Denos,Example,Consider a state-space system sys1 with five inputs and four outputs and another system sys2 with two inputs and three outputs.Connect the two systems in series by connecting outputs 2 and 4 of sys1 with inputs 1 and 2 of sys2.outputs1=2 4;,inputs2=1 2;,sys=series(sys1,sys2,outputs1,inputs2),83,4.4.3 反馈连接,对于SISO系统，其基本格式为,其中，sign缺省时即为负反馈，sign=1时为正反馈。,对于MIMO系统，其基本格式为,其中，,feedin,为,sys,1的输入向量，用来指定,sys,1的哪些输入与反馈环节相连接；,feedout,为,sys,1的输出向量，用来指定,sys,1的哪些输出端用于反馈,。,84,85,【例4-7】已知系统如图所示，利用MATLAB求出系统的状态空间表达式。,其中 sys1:，；,sys2:,编写m文件如下,86,计算机的运行结果为,表示该反馈系统的状态空间表达式为,87,4.5 系统模型的实现,根据状态空间表达形式不同，系统状态空间实现可分为：,能控标准型实现，能观测标准型实现，对角线标准型实现，,约旦标准型实现。,设系统的微分方程为,设状态变量为,写成状态空间表达式形式为,能控标准型,88,如果系统微分方程为,两边进行拉氏变换，得到传递函数,引入辅助变量 z,以及,返回到微分方程形式：,89,选择状态变量如下：,写成矩阵形式,90,【例4-8】已知系统的状态空间表达式如下，,求线性变换，将其变换成能控标准形。,编写并运行以下m文件,运行结果为,91,计算变换矩阵,输入以下语句,计算结果为,计算出能控标准形，输入以下语句,计算结果为,92,表明经过线性变换以后的系统方程为,4.5.2 能观测标准型,能控标准型的对偶系统就是能观标准型,93,4.5.3 对角线标准型,令状态变量,则,94,4.5.4 标准型的实现,MATLAB中提供函数canon生成标准型状态模型，基本格式为,其中，sys表示原系统状态方程模型，字串type为标准类型选项，modal为对角标准型实现，,【例4-9】已知系统传递函数如下，用不同状态空间实现函数进行转换。,MATLAB求解m文件如下,95,运行该m文件后，对于同一传递函数的系统得出以下4种状态空间表达式,G1:,G2:,G3:,G4:,96,
