建筑构造第十九讲—坡屋面.ppt

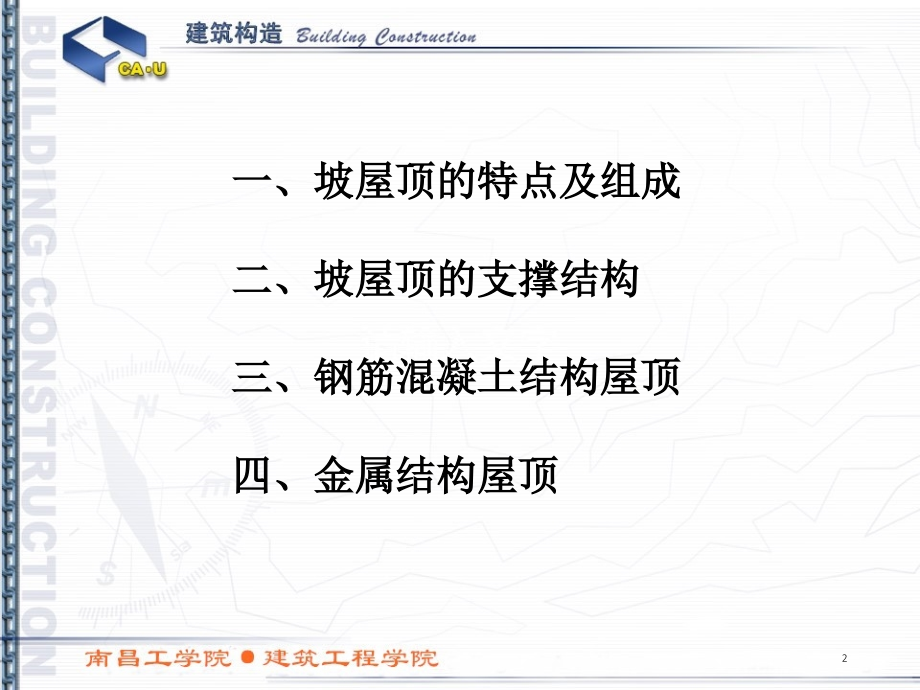

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,坡屋顶,1,一、坡屋顶的特点及组成,二、坡屋顶的支撑结构,三、钢筋混凝土结构屋顶,四、金属结构屋顶,2,一、坡屋顶的特点及结构,1,、坡屋顶的界定,对于坡度大于,1:10,（,10%,）的屋顶称为坡屋顶,（,1,）造型美。,（,2,）不积水，防水性能好。（,3,）利用坡屋顶空间再做一层，不占日照间距（阁楼层，并且可利用,2.2米以下部分）。,（,4,）节能,优点：,3,缺点：,屋顶自重较大，造价高。,屋顶面,比较难,利用。,注意：一般来说坡屋顶应该坡度小于,30,度，否则自重太大，而且屋顶整体过大（主要指低层。高层的待考,虑,）。,4.,不便维修。,（设备安装不方便）,5.,施工不方便,4,2,、坡屋顶的形式,坡屋顶是一种沿用较久的屋面形式，种类繁多，多采用块状防水材料覆盖屋面，故屋面坡度较大，根据材料的不同坡度可取,10%,50%,，根据坡面组织的不同，坡屋顶形式主要有,单坡、双坡及四坡,、攒尖,等。,5,坡屋顶,单坡,双坡,攒尖,四坡,6,坡屋顶形式,单坡屋顶,7,双坡屋顶,8,四坡屋顶,9,攒尖屋顶,10,3,、,坡屋顶的组成及各部分的作用,坡屋顶一般由承重结构、屋面面层两部分组成，根据需要还有顶棚、保温层,（1）,承重结构,主要承受屋面各种荷载并传到墙或柱上，一般有木结构、钢筋混凝土结构、钢结构等。,（2）,屋面,是屋顶上的覆盖层，包括屋面盖料和基层。屋面材料有油毡瓦、石棉瓦、彩色钢板波形瓦、玻璃板、,PC,板,（3）,顶棚,屋顶下面的遮盖部分，起遮蔽上部结构构件，使室内平整，改变空间形状及其保温隔热和装饰作用,。,（4）,保温、隔热层,起保温隔热作用，可设在屋面层或顶棚层。,11,12,有檩体系（,檩条和望板构成屋面基层）,将各种小型屋面板直接放在檩条上，檩条支撑在屋架或者屋面梁上，屋架或者屋面梁放在柱子上,（,1,）山墙支撑体系（硬山搁檩）,（,2,）梁架支撑体系,（,3,）屋架支撑体系,无檩体系,将大型屋面板,直接,放在山墙，屋架（屋面梁）上，屋架（屋面梁）放在柱子（或者墙）上，构成装配式坡屋顶结构,就是屋面板，直接铺设在檩条上，起到封闭和支撑作用，主要用在木结构的坡屋面。在望板上可以直接铺设防水卷材,二、坡屋顶的支撑结构,13,有檩体系与无檩体系图示,14,有檩体系的三种结构形式,15,1,、有檩体系坡屋顶的承重结构,（一）承重结构类型,有檩体系坡屋顶中常用的承重结构有山墙承重、屋架承重和梁架承重。,（,1,）,横墙承重,是指按屋顶所要求的坡度，将横墙上部砌成三角形，在墙上直接搁置檩条来承受屋面重量的一种结构方式。这种承重方式又称,横墙承重或硬山搁檩。,16,17,横墙承重构造简单，施工方便、节约木材，有利于屋顶的防火和隔音,，,适用于开间为,4.5m,以内，尺寸较小的房间，如住宅。宿舍、旅馆等。,2,、屋架承重,是指由一组杆件在同一平面内互相结合成整体屋架，在其上搁置檩条来承受屋面重量的一种结构方式。,18,19,屋架承重可以形成较大的内部空间,，,多用于要求有较大空间的建筑，如食堂、教学楼等。,3,、梁架承重,是我国的传统结构形式，用柱与梁形成的梁架支承檩条，并利用檩条及连系梁，是整个房间形成一个整体的骨架，墙只是起围护和分隔作用，,民间传统建筑中多采用木柱、木梁、木枋构成的梁架结构,。,20,21,梁架系统坡屋顶,这种有檩体系通常采用檩条或檩上架椽支撑屋面的体系。对木质构件来说，不用椽子时，檩条间距约为,700,900mm,；檩条上架设椽子时，檩条间距可适当放大至,1000,1500mm,。,22,空间结构支承坡屋顶：大跨度建筑,23,无檩体系,将屋面板直接搁在山墙、屋架或屋面梁上，瓦主要起造型和装饰的作用,24,三,、钢筋混凝土结构屋顶,钢筋混凝土坡屋顶,分类,预制装配式：装配式结构是在山墙、屋面梁或屋架上放置屋面板作为结构层，一般用于坡度较小的坡顶,。,现浇整体式：采用现浇的板式或梁板式结构，能形成较大的坡度。,（一）,钢筋混凝土平瓦屋面的构造,（二）,油毡瓦屋面,25,平瓦,平瓦,由粘土浇结而成,26,平瓦,27,（一）钢筋混凝土平瓦屋面的构造,平瓦有粘土平瓦和水泥平瓦。适宜排水坡度为20%,50%，坡度大于50%时需加强固定。,1,.,屋面做法,2,.,檐口构造,3,.,屋脊和天沟,4,.,斜屋顶窗,28,1,、,屋面做法,将钢筋混凝土板既作为结构层又作为屋面基层，上面盖瓦,。,瓦的铺设可以根据屋面坡度选用,卧,瓦或挂瓦,。,卧,瓦：,在屋面板上抹水泥砂浆或石灰砂浆将瓦粘结,。,挂瓦：,坡度较大屋顶用挂瓦条,（钢挂瓦条和木挂瓦条）,挂瓦，构造做法是钢筋混凝土屋面板上用,水,泥钉钉挂瓦条，平瓦钻孔用双股铜丝绑于挂瓦条上，瓦下坐混合砂浆。,29,块瓦的固定方式,水泥砂浆卧瓦,木挂瓦条挂瓦,钢挂瓦条挂瓦,块瓦,水泥砂浆,块瓦,木挂瓦条,块瓦,钢挂瓦条,30,钢筋混凝土板瓦屋面,31,混凝土屋面板铺瓦,32,2,.,檐口构造,檐口按位置可分为,纵墙檐口,和,山墙檐口。,（1）纵墙檐口,根据排水的要求可做成有组织排水和自由落水两种,纵墙檐口,33,（2）山墙檐口,山墙檐口构造,硬山,是将山墙与屋面平齐并且包住檐口,出山,是将山墙高出屋面包住檐口,悬山,将屋面挑出山墙,34,（2）山墙檐口,1）,悬山,：又称,山墙挑檐,。,可用钢筋混凝土板出挑，平瓦在山墙檐边隔块锯成半块，用1：2.5水泥砂浆抹成高80,100,mm、,宽100,120,mm,左右的封边，称,“,封山压边,”,或瓦出线。,2）,硬山和出山,：合称,山墙封檐,硬山：屋面,和山墙平齐,或者,挑出一二皮砖,，用水泥砂浆抹瓦出线,。,出山：,将山墙,高出屋面,，,高度达500,mm,以上者可作封火墙，在山墙与屋面交接处做,泛水,35,屋顶类型,36,37,硬山或出山,水泥石灰麻刀砂浆,小青瓦,水泥石灰麻刀砂浆,38,悬山,水泥石灰麻刀,砂浆,博风板,木檩条,39,山墙檐口,40,3,.,屋脊和天沟,平瓦屋面的屋脊可用1：1：4（水泥：石灰：砂子）混凝砂浆铺贴脊瓦,。,天沟一般用镀锌铁皮制成，两边包钉在瓦下的木条上。对于钢筋混凝土屋面板可在沟上做防水层,，,41,42,天沟构造,天沟应有足够的断面积，其上口宽度不宜,300,500mm,43,（二）油毡瓦屋面,油毡瓦是以玻璃纤维为胎基经浸涂石油沥清后，面层热压天然各色彩砂，背面撒以隔离材料而制成的瓦状片材。,瓦的形状有方形和圆形，尺寸为1000,mm333mm，,厚度2.8,mm,。,油毡瓦屋面适用于坡度大于20%的屋面。,1,.,油毡瓦的铺设,2,.,油毡瓦屋面的细部构造,44,1,.,油毡瓦的铺设,油毡瓦在,木板基层,上的铺设：,基层上先铺一层玻璃纤维油毡，从檐,口,部往上用油毡钉铺钉，钉帽应在垫毡下，垫毡搭接宽度不应小于50,mm，,接缝用,LQ-,冷玛脂粘结，油毡瓦先用,LQ-,冷玛脂粘结后，再用油毡钉固定。,油毡瓦在,混凝土基层,上的铺设：,可直接铺于找平层上，也可在基层上先用改性沥青卷材做防水层，再将油毡瓦热粘在防水层上，压实后用水泥钉固定,。,45,油毡瓦的铺设,平行屋脊,顺水搭接，垂直屋脊,顺风搭接,46,2,.,油毡瓦屋面的细部构造,（,1,）檐口,自由落水檐口：油毡瓦要伸出封檐板,1020mm,，首排应加倒铺油毡瓦一层。,天沟排水檐口：油毡瓦要深入沟内,1020mm,。,47,（,2,）屋脊,铺设屋脊时，应将油毡瓦沿切槽剪开，分成四块作为脊瓦，每块用两个油毡钉固定在屋脊线两侧，并应搭盖住丙坡面瓦接缝的1/3。脊瓦与脊瓦的压盖不应小于脊瓦面积的,1,/2，并应顺年主导风向搭接。,48,（,3,）泛水,在泛水处，油毡可沿基层与山墙的八字坡铺贴，高度不小于250,mm，,铺贴前先做,卷材防水附加层,，墙面上用镀锌钢板覆盖收头部位，镀锌钢板用,钉固定在墙内木砖,上或直接用水泥钉钉,在墙上，上口与,墙之间的缝隙用,密封材料封严。,49,四,、金属结构坡屋顶,以型钢或铝合金作为承重结构，上面铺设金属压型屋面板、金属瓦或各种采光板，具有质轻、高强、美观、抗震性好、施工方便等优点。,（一）,金属压型板屋面,（二）,透光屋面,50,（一）金属压型板屋面,金属压型板屋面是采用彩色涂层钢板、镀锌钢板、铝合金板等板材做为防水盖料铺设在钢结构骨架上,金属压型屋面板分为不保温屋面板、单层保温屋面板、双层夹心保温屋面板等。,一般夹心板保温材料应选用自熄性硬质聚氨酯泡沫塑料，单层保温屋面采用乳化沥青珍珠岩或水泥蛭石。,1,.,压型板的铺设,2,.,金属压型屋面细部构造,51,金属压型钢板屋面,52,彩色压型钢板屋面,单层彩板,53,54,1,.,压型板的铺设,金属压型板应根据板型和设计的配板图铺设。,铺设时应先在檩条上安装固定支架，然后用螺栓、拉铆钉或自攻螺栓连接固定。,板的铺设应采用错缝法，错开一到两波，以避免纵横重叠四块板的搭接。,纵,向搭接处上下两块板均应伸至支架上，,并做到,顺水搭接,，,横向搭接应与主导风向一致,。,连接紧固件一般要设在波峰上，外露钉头或螺栓帽均需做防水处理。,55,56,（二）透光屋面,透光屋面既具有一般屋面的隔热、防水的功能，又能透过光线，在宾馆、商场、酒店、住宅、体育等建筑中都有广泛应用。,57,透光屋面的基本组成,（,1,）结构骨架：型钢，铝合金钢材，不锈钢和复合木材，断桥铝合金,（断桥式铝塑复合窗的原理是利用塑料型材（隔热性高于铝型材,1250,倍）将室内外两层铝合金既隔开又紧密连接成一个整体，构成一种新的隔热型的铝型材，用这种型材做门窗，其隔热性与塑（钢）窗在同一个等级,国标级，彻底解决了铝合金传导散热快、不符合节能要求的致命问题，）,（,2,）透光材料：安全玻璃类及,PC,板,（聚碳酸酯板）,（,3,）连接件及密封材料：支架，盖板，压条，螺栓,58,1,.,玻璃屋面,玻璃屋面以金属材料为,承重骨架、,玻璃板为,覆盖材料,骨架,常用有普通型钢和铝合金型材,连接件有不锈钢、电镀及其他防锈处理的连接件,密封材料一般用氯丁橡胶密封条,玻璃板有平板玻璃、夹丝玻璃、夹胶玻璃、中空玻璃、钢化玻璃、热反射镀膜玻璃、低辐射镀膜玻璃等,玻璃顶可以采用单坡、双坡、锥顶及弧形顶等形式，屋顶坡度一般为33%,50%,59,（1）普通型钢玻璃屋面,以槽钢、工字钢、角钢采用焊接或螺栓连接的方式组成结构骨架并找出坡度。,玻璃架设在型刚支架上，两者之间加铺橡胶条。,屋面排水可采用自由落水或檐沟排水。,玻璃在垂直屋脊方向上（纵向）的拼接，采用上下搭接，并用扁钢卡钩挂牢，卡钩一端钩在上层玻璃板的下缘，另一端经过下一块玻璃板的上缘挂在结构上预先设好的角钢上，两块玻璃板之间可压氯丁橡胶条密封。,60,屋面在屋脊处采用镀锌或不锈钢板做盖缝板，用螺栓固定在结构型钢上，,屋面在山墙处用镀锌或不锈钢板包角收头，,玻璃在平行屋脊方向上（横向）采用对接（一字型连接），接缝用镀锌或不锈钢板压缝盖压密封固定，,61,（2）铝合金玻璃屋面,铝合金具有质量轻、耐腐蚀、色泽美观、易加工等优点，用它作为骨架结构一般不用再装修。,铝合金为银白色，也可制成各种不同颜色，如古铜色、暗红色、黑色等。,玻璃屋面构造：,檐口及在屋脊上（纵向）的拼接构造,玻璃屋面屋脊构造,玻璃屋面在山墙处的收头处理及在平行屋脊上（横向）的拼接,玻璃屋面与玻璃幕墙的连接,62,63,2,.,PC,板屋面,PC,板屋面,也称阳光板，是以聚碳酸酯为原料，掺入高聚物专用紫外线吸引剂，用共压技术成型的新型节能透光材料。,PC,板类型有实心板（耐力板）、中空板（卡布隆）及波形板三种，其颜色有透明、茶色、黄色、绿色等。,PC,屋面可采用普通型钢、铝合金型材及木结构骨架，板的拼装中用专用密封条，并用硅酮胶做二次防水。,以铝合金为骨架的,PC,板屋面细部构造与铝合金玻璃屋面相似,。,64,65,66,
