新机械制图课件.pptx

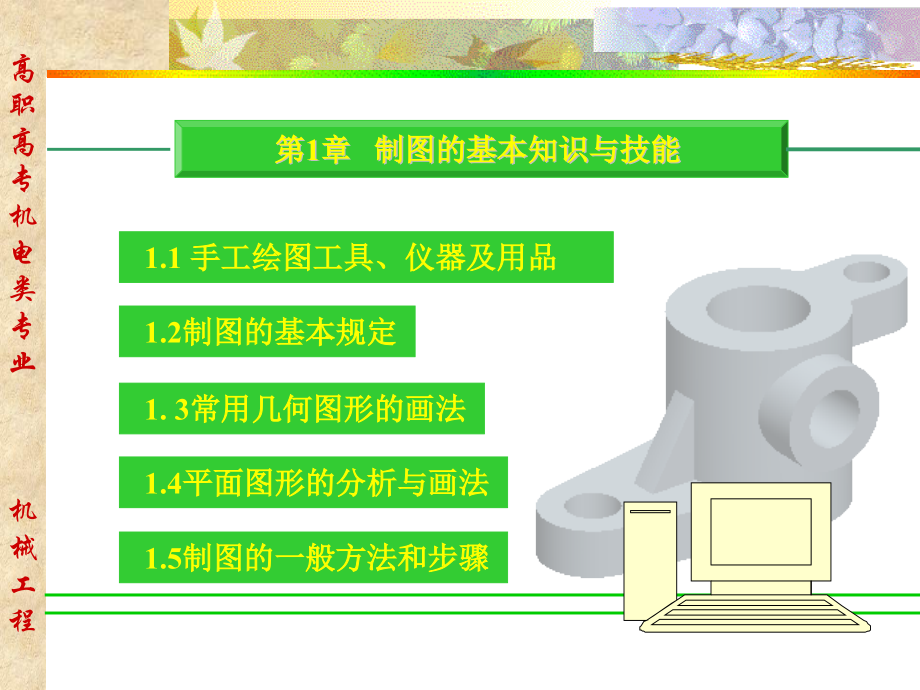

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,第,1,章 制图的基本知识与技能,高,职,高,专,机,电,类,专,业,机,械,工,程,1.1,手工绘图工具、仪器及用品,1.2,制图的基本规定,1.3,常用几何图形的画法,1.4,平面图形的分析与画法,1.5,制图的一般方法和步骤,高,职,高,专,机,电,类,专,业,机,械,工,程,1.1,手工绘图工具、仪器及用品,1.1.1,图 板、丁字尺、三角板,1.1.2,比例尺,1.1.3,圆规和分规,1.1.4,直线笔和绘图笔,返回目录,1.1.6,专用绘图机,1.1.5,绘图用品,高,职,高,专,机,电,类,专,业,机,械,工,程,图样绘制的质量好坏与速度快慢取决于绘图工具和仪器的质量，同时也取决于其能否正确使用。因此，要能够正确挑选绘图工具和仪器，并养成正确使用和经常维护、保养绘图工具和仪器的良好习惯。,返回,高,职,高,专,机,电,类,专,业,机,械,工,程,1.1.1,图板、丁字尺、,三角板,图,1-1,图板及丁字尺,高,职,高,专,机,电,类,专,业,机,械,工,程,1,图板图板是用来铺放和固定图纸的。板面要求平整光滑，图板四周一般都镶有硬木边框，图板的左边是工作边，称为导边，需要保持其平直光滑。使用时，要防止图板受潮、受热。图纸要铺放在图板的左下部，用胶带纸粘住四角，并使图纸下方至少留有一个丁字尺宽度的空间,。,图板大小有多种规格，它的选择一般应与绘图纸张的尺寸相适应，与同号图纸相比每边加长,50mm,。常用的图板尺寸规格见表,1-1,。,图板尺寸规格代号,A0 A1 A2 A3,图板尺寸（宽,长）,9201220 610920 460610 305460,表,1-1,图板尺寸规格 （单位：,mm,）,高,职,高,专,机,电,类,专,业,机,械,工,程,2,丁字尺 丁字尺主要用于画水平线，它由互相垂直并连接牢固的尺头和尺身两部分组成，尺身沿长度方向带有刻度的侧边为工作边。绘图时，要使尺头紧靠图板左边，并沿其上下滑动到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜，即可从左向右匀速画出水平线。应注意：尺头不能紧靠图板的其它边缘滑动而画线；丁字尺不用时应悬挂起来（尺身末端有小圆孔），以免尺身翘起变形,.,3,三角板 三角板由,45,和,30,（,60,）各一块组成一副，规格用长度,L,表示，常用的大三角板有,20cm,、,25cm,、,30cm,。它主要用于配合丁字尺使用来画垂直线与倾斜线。画垂直线时，应使丁字尺尺头紧靠图板工作边，三角板一边紧靠住丁字尺的尺身，然后用左手按住丁字尺和三角板，且应靠在三角板的左边自下而上画线。画,30,、,45,、,60,倾斜线时均需丁字尺与一块三角板配合使用，当画其它,15,整数倍角的各种倾斜线时，需丁字尺和两块三角板配合使用画出,如图,1-2a,所示,。同时，两块三角板配合使用，还可以画出已知直线的平行线或垂直线,如图,1-2b,所示,。,高,职,高,专,机,电,类,专,业,机,械,工,程,图,1-2,三角板和丁字尺的配合使用,返回,高,职,高,专,机,电,类,专,业,机,械,工,程,1.1.2,比例尺,比例尺是用来按一定比例量取长度时的专用量尺，可放大或缩小尺寸，如图,1-3,所示。常用的比例尺有两种：一种外形成三棱柱体，上有六种（,1,：,100,、,1,：,200,、,1,：,300,、,1,：,400,、,1,：,500,、,1,：,600,）不同的比例，称为三棱尺；另一种外形象直尺，上有三种不同的比例，称为比例直尺。画图时可按所需比例，用尺上标注的刻度直接量取而不需换算。如按,1,：,100,比例，画出实际长度为,3m,的图线，可在比例尺上找到,1,：,100,的刻度一边，直接量取相应刻度即可，这时，图上画出的长度是,30mm,。,返回,图,1-3,比例尺,高,职,高,专,机,电,类,专,业,机,械,工,程,1.1.3,圆规和分规,圆规主要是用来画圆及圆弧的。一般较完整的圆规应附有铅芯插腿、钢针插腿、直线笔插腿和延伸杆等，如图,1-4 a),所示。在画图时，应使用钢针具有台阶的一端，并将其固定在圆心上，这样可不使圆心扩大，还应使铅芯尖与针尖大致等长。在一般情况下画圆或圆弧时，应使圆规按顺时针转动，并稍向前方倾斜。在画较大圆或圆弧时，应使圆规的两条腿都垂直于纸面,如图,1-4 b),所示。在画大圆时，还应接上延伸杆,如图,1-4 c),所示。,图,1-4,圆规的用法,高,职,高,专,机,电,类,专,业,机,械,工,程,分规主要是用来量取线段长度和等分线段的。其形状与圆规相似，但两腿都是钢针。为了能准确地量取尺寸，分规的两针尖应保持尖锐，使用时，两针尖应调整到平齐，即当分规两腿合拢后，两针尖必聚于一点,如图,1-5 a),所示,等分线段时，通常用试分法，逐渐地使分规两针尖调到所需距离。然后在图纸上使两针尖沿要等分的线段依次摆动前进，如图,1-5 b),所示，弹簧分规用于精确的截取距离。,图,1-5,分规及其使用方法,返回,高,职,高,专,机,电,类,专,业,机,械,工,程,1.1.4,直线笔和绘图笔,直线笔（也叫鸭嘴笔）是传统的上墨画线的工具。在使用时应注意每次注墨不要太多，不要让笔尖的外侧有墨，以免沾污图纸。画线时两叶片间要留有空隙，以保证墨水能留出。调整两叶片的距离为线宽，装墨高度约为,6mm-8mm,，直线笔的使用如图,1-6,所示，但外倾、外倾、墨水太多、太少都不正确。,图,1-6,直线笔的使用,高,职,高,专,机,电,类,专,业,机,械,工,程,绘图笔如图,1-7,所示，头部装有带通针的针管，类似自来水笔，能吸存炭素墨水，使用较方便。针管笔分不同粗细型号，可画出不同粗细的图线，通常用的笔尖有粗（,0.9,）、中（,0.6,）、细（,0.3,）三种规格，用来画粗、中、细三种线型。,图,1-7,绘图笔,图,1-7,绘图笔,返回,高,职,高,专,机,电,类,专,业,机,械,工,程,1.1.5,绘图用品,1,绘图纸 绘图时要选用专用的绘图纸。专用绘图纸的纸质应坚实、纸面洁白，且符合国家标准规定的幅面尺寸。图纸有正反面之分，绘图前可用橡皮擦拭来检验其正反面，擦拭起毛严重的一面为反面。,2,铅笔 铅笔是用来画图线或写字的。铅笔的铅芯有软硬之分，铅笔上标注的“,H”,表示铅芯的硬度，“,B”,表示铅芯的软度，“,HB”,表示软硬适中，“,B”,、“,H”,前的数字越大表示铅笔越软或越硬，,6H,和,6B,分别为最硬和最软的。画工程图时，应使用较硬的铅笔打底稿，如,3H,、,2H,等，用,HB,铅笔写字，用,B,或,2B,铅笔加深图线。铅笔通常削成锥形或铲形，笔芯露出约,6,8,。画图时应使铅笔略向运动方向倾斜，并使之与水平线大致成,75,角，如图,1-8,所示，且用力要得当。用用锥形铅笔画直线时，要适当转动笔杆，这样可使整条线粗细均匀；用铲形铅笔加深图线时，可削的与线宽一致，以使所画线条粗细一致。,图,1-8,铅笔的使用,高,职,高,专,机,电,类,专,业,机,械,工,程,3,擦图片 擦图片是用来擦除图线的。擦图片用薄塑料片或金属片制成，上面刻有各种形式的镂孔（见图,1-9,）。使用时，可选择擦图片上适宜的镂孔，盖在图线上，使要擦去的部分从镂孔中露出，再用橡皮擦试，以免擦坏其它部分的图线，并保持图面清洁。,4,曲线板和机械模板,曲线板是用来画非圆曲线的工具。曲线板的使用方法是首先求得曲线上若干点，再徒手用铅笔过各点轻勾画出曲线，然后将曲线板靠上，在曲线板边缘上选择一段至少能经过曲线上,3,4,个点，沿曲线板边缘画出此段曲线，再移动曲线板，自前段接画曲线，如此延续下去，即可画完整段曲线。,机械模板主要用来画各种机械标准图例和常用符号，如形位公差项目符号、粗糙度符号，斜度、锥度符号、箭头等。模板上刻有用以画出各种不同图例或符号的孔。其大小符合一定的比例，只要用铅笔在孔内画一周，图例就画出来了。使用机械模板，可提高画图的速度和质量。,5,其它绘图用品,除上述用品外，绘图时还需要小刀（或刀片）、绘图橡皮、胶带纸、量角器、砂纸及软毛刷等。,图,1-9,擦图片,返回,高,职,高,专,机,电,类,专,业,机,械,工,程,1.1.6,专用绘图机,1.,机械式绘图机,机械式绘图机使用方便，绘图效率高，对绘制复杂图形，其工作效率更加显著。它的图板高度、方向和倾斜角度可以调整，其上的相关机构可代替三角板、丁字尺、量角器等绘图工具，如图,1-10,所示,图,1-10,机械式绘图机,2.,数控自动绘图机,目前各行各业已广泛采用计算机绘图，数控自动绘图机可以按照给定的参数画出所需要的几何图形和书写各种文字等。,返回,高,职,高,专,机,电,类,专,业,机,械,工,程,1.2,制图的基本规定,1.2.4,比例（,GB/T14690-1993,等效采用,ISO 5455,）,1.2.5,尺寸标注（,GB/T4458 4-2003,）,1.2.3,字体（,GB/T14691-1993,等效采用,ISO 3098/1,及,3098/2,）,1.2.2,图线及其画法（,GB/T17450-1998,等同采用,ISO 128-20,）,1.2.1,图纸幅面和图框格式（,GB/T14689-1993,等效采用,ISO 5457,）,返回目录,高,职,高,专,机,电,类,专,业,机,械,工,程,机械图样是现代设计和制造机械零件与设备过程中的重要技术文件，为便于生产、管理和进行技术交流，国家质量技术监督局（原国家标准局）依据国际标准化组织制定的国际标准，制定并颁布了,技术制图,、,机械制图,等一系列国家标准，其中对于图样内容、画法、尺寸注法等都做出了统一规范。,技术制图,国家标准是一项基础技术标准，在内容上具有统一性和通用性的特点，它涵盖了机械、建筑、水利、电气等行业，处于制图标准体系中的最高层次。,机械制图,国家标准，则是机械类的专业制图标准。这两个国家标准，是机械图样绘制和使用的准则，生产和设计部门的工作人员都必须严格遵守，并牢固树立标准化的观念。,国家标准中的每一个标准都有标准代号，如,T4457.4,2002,，其中“”为国家标准代号，它是“国家标准”汉语拼音缩写，简称“国标”，“”表示推荐性标准，（如果不带“,T”,，则表示为国家强制性的标准）“,4457.4”,表示该标准编号，“,2002”,表示该标准是,2002,年颁布的，以前有用两位数表示的，如,/T14689-93,。,高,职,高,专,机,电,类,专,业,机,械,工,程,1.2.1,图纸幅面和图框格式（,GB/T14689-1993,等效采用,ISO 5457,）,1,图纸幅面,图纸幅面是指图纸宽度与长度组成的大小。为了方便图样的绘制、使用和管理，图样均应绘制在标准的图纸幅面上。应优先选用表,1-2,所规定的基本幅面尺寸（,B,为图纸短边，,L,为长边，而且,L=B,，有（,A0,、,A1,、,A2,、,A3,、,A4,五种常用幅面），如图,1-11,所示。,图,1-11,图纸的基本幅面,高,职,高,专,机,电,类,专,业,机,械,工,程,必要时长边可以加长，以利于图纸的折叠和保管，但加长的尺寸必须按照国标,GB/T50001-2001,的规定，由基本幅面的短边成整数倍增加得到，短边不得加长，如表,1-3,和表,1-4,及图,1-12,。,高,职,高,专,机,电,类,专,业,机,械,工,程,图,1-12,图纸的加长幅面,高,职,高,专,机,电,类,专,业,机,械,工,程,2,图框格式,图框是图纸上限定绘图范围的线框。图样均应绘制在用粗实线画出的图框内。其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式,。,留有装订边的图纸，其图框用格式如图,1-13,所示。不留装订边的图纸，其图框格式如图,1-14,所示。两种格式的周边尺寸见表,1-2,。加长格式的图框尺寸，按照比所选用的基本幅面大一号的图纸的图框尺寸来确定。,图,1-13,留装订边的图框格式,图,1-14,不留装订边的图框格式,高,职,高,专,机,电,类,专,业,机,械,工,程,3,标题栏,图,1-15,国标中标题栏的组成及格式,高,职,高,专,机,电,类,专,业,机,械,工,程,图,1-16,制图作业的标题栏格式,若标题栏的长边置于水平方向且和图纸的长边平行时，构成,X,型的图纸，也称横式幅面，如图,1-13,、,1-14,中的（,a,）图；若标题栏的长边和图纸的长边垂直，则构成,Y,型的图纸，也称立式幅面，如图,1-13,、,1-14,中的（,b,）图。一般,A0,A3,号图纸幅面宜横放，,A4,号以下的图纸幅面宜竖放。,高,职,高,专,机,电,类,专,业,机,械,工,程,4,其他符号,(1),对中符号,为了缩微摄影和复制图样时定位方便，对表,1-1,中所示例的基本幅面及及图,1-12,中细实线所示的加长幅面的各号图纸，均应在图纸各边长的中点处分别画出对中符，如图,1-17,所示。对中符号用粗实线绘制，线的宽度不小于,0.5mm,，长度从纸的边界开始到伸入图框内约,5mm,。当对中符号处在标题栏范围内时，伸入标题栏部分则省略不画。,图,1-17,图纸中的对中符号,高,职,高,专,机,电,类,专,业,机,械,工,程,（,2,）方向符号,当图纸上预先印好的标题栏与绘图看图的方向不一致时，可采用图,18,（,a,）所示的方向符号来表明绘图看图的方向，此时，方向符号应在图纸的下边对中符号处，标题栏应位于图纸右上角。方向符号用细实线绘制的等边三角形表示，其画法如图,18,（,b,）所示。,图,1-18,图纸中的方向符号及其画法,高,职,高,专,机,电,类,专,业,机,械,工,程,(3),剪切符号,为使图样复制时便于剪切，可在图纸的四角上分别绘出剪切符号。剪切符号可采用直角边为,mm,长的黑色等腰三角形，也可将剪切符号画成线宽为,2mm,，线长为,10mm,的两条粗线段，如图,1-19,所示。,图,1-19,图纸中的剪切符号,返回,高,职,高,专,机,电,类,专,业,机,械,工,程,1.2.2,图线及其画法（,GB/T17450-1998,，等同采用,ISO 128-20,）,1.,线型及其应用,国家标准规定的基本线型共有,15,种型式，绘图时常用到其中的一小部分，如粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线等，各类线型、宽度、用途如表,1-5,所示，各种线型的应用示例如图,1-20,。,高,职,高,专,机,电,类,专,业,机,械,工,程,图,1-20,各种线型的应用示例,高,职,高,专,机,电,类,专,业,机,械,工,程,2,图线宽度,技术制图中有粗线、中粗线、细线之分，其宽度比率为,4,：,2,：,1,。图线的宽度,b,，宜从下列数系中选取：,0.13,、,0.18,、,0.25,、,0.35,、,0.5,、,0.7,、,1,、,1.4,、,2.0,（单位均为）,在机械图样中只采用粗、细两种线宽，其宽度比率为,2,：,1,，其中粗线宽度可在表,1-5,中选择，优先采用,0.5,和,0.7,的线宽。,3,图线的画法,（,1,）在同一张图纸内，同类图线的宽度应基本一致。,（,2,）相互平行的图线（包括剖面线），其间隙不宜小于其中的粗线宽度，且不宜小于,0.7,。,（,3,）虚线、点画线及双点画线的线段长度和间隔应大致相等。,（,4,）单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。,（,5,）点画线与点画线或点画线与其它图线相交时，应是画相交，而不应是点相交。绘制圆的对称中心线时，圆心应为画的交点。单点画线和双点画线的首末两端应是画而不是点。在较小的图形上绘制点画线或双点画线有困难时，可用细实线代替,高,职,高,专,机,电,类,专,业,机,械,工,程,（,6,）虚线、点画线与其它图线相交（或同种图线相交）时，都应以画相交；当虚线是粗实线的延长线时，粗实线应画到分界点，而虚线应以间隔与之相连。,（,7,）图形的对称中心线、回转体轴线等的细点画线，一般要超出图形外约,5,毫米。,（,8,）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。,各种图线相交的画法示例如图,1-21,。,图,1-21,各种图线相交的画法示例,返回,1,2,3,4,5,6,1,2:1,2,3,4,5,6,2:1,2:1,2:1,2:1,2:1,高,职,高,专,机,电,类,专,业,机,械,工,程,1.2.3,字体（,GB/T14691-1993,，等效采用,ISO 3098/1,及,3098/2,）,工程图纸上的字体均应做到笔画清晰、字体工整、排列整齐，间隔均匀，标点符号应清楚正确。汉字、数字、字母等字体的大小以字号来表示，字号就是字体的高度，用,h,来表示。图纸中字体的大小应依据图纸幅面、比例等情况从国标规定的公称尺寸系列中选用：,1.8,、,2.5,、,3.5,、,5,、,7,、,10,、,14,、,20,（单位）。如需书写更大的字，其高度应按 的比值递增，并取毫米的整数。,1,汉字,图样及说明中的汉字，由于笔画较多，应采用简化汉字书写，必须遵守国务院公布的,汉字简化方案,和有关规定，并用长仿宋字体。长仿宋字体的字高与字宽的比例为,1,：，字号不应小于,3.5mm,，长仿宋字的基本笔画有：点、横、竖、撇、捺、挑、折、勾等。长仿宋字的书写要领：横平竖直，注意起落，结构匀称、填满方格。,表,1-7,长仿宋字基本笔画示例,高,职,高,专,机,电,类,专,业,机,械,工,程,（,1,）横平竖直 横笔基本要平，可稍微向上倾斜一点。竖笔要直，笔画要刚劲有力。,（,2,）注意起落 长仿宋字体的基本笔画为横、竖、撇、捺、挑、点、钩、折。横、竖的起笔和收笔，撇的起笔，钩的转角等都要顿一下笔,形成小三角,.,几种基本笔画的书写如表,1-7,。,（,3,）结构匀称 要注意字体的结构，即妥善安排字体的各个部分应占的比例，笔画布局要均匀紧凑。,（,4,）填满方格 上下左右笔锋要尽可能靠近字格,但也有例外的,如日、口、月、二等字都要比字格略小。长仿宋字体示例如图,1-22,。,图,1-22,长仿宋字书写示例,高,职,高,专,机,电,类,专,业,机,械,工,程,2,数字和字母,数字和字母（包括阿拉伯数字、罗马数字拉丁字母及少数希腊字母）按笔画宽度,d,与字高的关系情况可分为,A,型（笔画宽度,d,为,h/14,）和型（笔画宽度,d,为,h/10,）。在同一张图纸上只能采用一种字体。其中又有直体字和斜体字之分，一般采用斜体。斜体字的字头向右倾斜，与水平方向的夹角不能小于,角。但当数字和字母与汉字混合书写时，可写成直体的。其书写示例字母如图,1-23,、数字图,1-24,所示。,图,1-23,字母书写示例,高,职,高,专,机,电,类,专,业,机,械,工,程,图,1-24,数字书写示例,数字和字母的字高，应不少于,2.5mm,。斜体字的高度与宽度应与相应的直体字相等。,3.,其他符号,(1),用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。如图,1-25,所示。,(2),图样中的数学符号、物理量符号、计量单位符号及其他符号、代号，应分别符合相应的规定。,图,1-25,其它符号书写示例,返回,高,职,高,专,机,电,类,专,业,机,械,工,程,1.2.4,比例（,GB/T14690-1993,，等效采用,ISO 5455,）,图样不论采用放大或缩小比例，不论作图的精确程度如何，在标注尺寸时，均应按机件的实际尺寸和角度标注。一般情况下，比例应标注在标体栏中的比例一栏内。比例亦可注写在图名的下方或右侧，如图,1-26,所示。,图,1-26,比例的注写,高,职,高,专,机,电,类,专,业,机,械,工,程,绘图时所用的比例，应根据图样的用途与被绘对象的复杂程度，从表,1-8,和表,1-9,中选用，并优先用表,1-8,中的常用比例，必要时，允许选用表,1-8,中的可用比例。一般情况下，一个图样应选用一种比例。根据专业制图的需要，同一图样可选用两种比例，即某个视图或某一部分可采用不同的比例（例如局部放大图），但必须另行标注。另行标注时，要按图,1-26,所示来标注。,返回,高,职,高,专,机,电,类,专,业,机,械,工,程,1.2.5,尺寸标注（,GB/T4458,。,4-2003,）,1,基本原则,（,1,）机件的真实大小应以图样所注的尺寸数值为依据，与图形的大小、所使用的比例及绘图的准确程度无关。,（,2,）图样中（包括技术要求和其它说明）的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，若采用其他单位，则必须注明相应的计量单位的代号或名称。例如：角度为,30,度,10,分,5,秒，则在图样上应标注成“,30105”,。,（,3,）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。,（,4,）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。,2,尺寸的组成,图样上的尺寸包括四个要素：尺寸界线、尺寸线、尺寸线终端和尺寸数字、符号，如图,1-27,所示。,图,1-27,尺寸的组成,高,职,高,专,机,电,类,专,业,机,械,工,程,（,1,）,尺寸界线,尺寸界线用来表示所注尺寸的范围界限，应用细实线绘制，一般应与被标注长度垂直，必要时才允许与尺寸线倾斜，如光滑过渡处的标注，但两尺寸界线仍相互平行。其一端应从图样的轮廓线、轴线或对称中心线引出，另一端应超出尺寸线,2,5mm,。必要时可直接利用图样轮廓线、中心线及轴线作为尺寸界线。,（,2,）,尺寸线,尺寸线应用细实线绘制，标注线性尺寸时，应与被注长度平行，与尺寸界线垂直相交，但不应超出尺寸界线外。互相平行的尺寸线，应从被注的图样轮廓线由近向远整齐排列，小尺寸应离轮廓线较近，大尺寸离轮廓线较远。图样轮廓线以外的尺寸线，距图样最外轮廓线之间距离不宜小于,7mm,，平行排列的尺寸线的间距为,5,10mm,，并应保持一致。图样上任何图线都不得用作为尺寸线。,（,3,）,尺寸线终端,尺寸线终端一般用箭头或细斜线绘制，并画在尺寸线与尺寸界线的相交处。箭头的形式如图，适用于各种类型的图样。而细斜线的形式如图，其倾斜方向应以尺寸线为准逆时针旋转,45,角，长度应为,2,3mm,。箭头及斜线尺寸画法分别如图,1-28a,、,b,所示。在机械图样中一般采用箭头的形式，在土建图样中使用细斜线的形式。不好的箭头形式如图,1-28c,所示。,图,1-28,箭头及斜线尺寸画法,高,职,高,专,机,电,类,专,业,机,械,工,程,半径、直径、角度与弧长的尺寸线终端应用箭头表示。当尺寸线与尺寸界线互相垂直时，同一张图样中只能采用一种尺寸线终端形式。当采用箭头形式时，同一图样上，箭头大小要一致，不随尺寸数值大小的变化而变化，而且在没有足够位置的情况下，允许用圆点或斜线代替箭头，见表,1-10,。当尺寸线终端采用细斜线形式时，尺寸线与尺寸界线必须相互垂直。,（,4,）,尺寸数字,国标规定图样上标注的尺寸一律用阿拉伯数字标注其实际尺寸，它与绘图所用比例及准确程度无关，应以尺寸数字为准，不得从图上直接量取。图样上所标注的尺寸，除特别标明的外，一律以毫米（,mm,）为单位，图上尺寸数字都不再注写单位。,尺寸数字一般注写在尺寸线的中部。水平方向的尺寸，尺寸数字要写在尺寸线的上面，字头朝上；竖直方向的尺寸，尺寸数字要写在尺寸线的左侧，字头朝左；倾斜方向的尺寸，尺寸数字的方向应按图,1-29a,的规定注写。应尽可能避免在图中所示,30,影线范围内标注尺寸数字，当无法避免时可按,1-29b,的形式注写。对于非水平方向的尺寸数字，在不致引起误解时，其数字也可水平地注写在尺寸线的中断处，如图,1-30,所示，但在同一图样中，应采用同一种方法注写尺寸数字。,图,1-29,尺寸数字的注写方向,图,1-30,非水平方向的尺寸数字的注写方向,高,职,高,专,机,电,类,专,业,机,械,工,程,尺寸数字如果没有足够的注写位置时，尺寸数字也可引出标注，尺寸数字不可被任何图线穿过，否则必须断开图线，见表,1-10,所示。,当对称机件采用对称省略画法时，该对称构配件的尺寸线应略超过对称符号，仅在尺寸线的一端画尺寸起止符号，尺寸数字应按整体全尺寸注写，其注写位置宜与对称符号对齐，如图,1-31,所示。,图,1-31,对称机件尺寸标注方法,3.,尺寸注法示例,表,1-10,列出了国标所规定的一些尺寸注法。,表,1-8,尺寸标注示例,高,职,高,专,机,电,类,专,业,机,械,工,程,高,职,高,专,机,电,类,专,业,机,械,工,程,返回,高,职,高,专,机,电,类,专,业,机,械,工,程,1.3,常用几何图形的画法,1.3.1,几何作图,1.3.2,斜度和锥度,1.3.3,圆弧连接,返回目录,高,职,高,专,机,电,类,专,业,机,械,工,程,1.3.1,几何作图,1,线段和角的等分,（,1,）线段的任意等分，如图,1-32,所示。,图,1-32,五等分线段,AB,过线段一端做一长度适合的线,AC,用圆规依次截取相等的五段,连接,B5,端,过,1,2,3,4,点做,B5,的平行线,步骤,A,B,C,1,2,3,4,1,2,3,4,5,5,高,职,高,专,机,电,类,专,业,机,械,工,程,（,2,）两平行线间的任意等分，如图,1-33,所示。,图,1-33,分两平行线,AB,和,CD,之间的距离为五等分,（,3,）角的二等分，如图,1-34,所示,图,1-34,角的二等分,高,职,高,专,机,电,类,专,业,机,械,工,程,2,等分圆周作正多边形,（,1,）正三角形,1,）用圆规和三角板作圆的内接正三角形，如图,1-35,所示。,图,1-35,用圆规和三角板作圆的内接正三角形,2,）用丁字尺和三角板作圆的内接正三角形，如图,1-36,所示,图,1-36,用丁字尺和三角板作圆的内接正三角形,高,职,高,专,机,电,类,专,业,机,械,工,程,（,2,）正四边形,用丁字尺和三角板作圆的内接正方形，如图,1-37,所示,图,1-37,用丁字尺和三角板作圆的内接正方形,（,3,）正五边形,作圆的内接正五边形，如图,1-38,所示。,图,1-38,作圆的内接正五边形,高,职,高,专,机,电,类,专,业,机,械,工,程,（,4,）正六边形,作圆的内接正六边形，如图,1-39,所示。,图,1-39,作圆的内接正六边形,高,职,高,专,机,电,类,专,业,机,械,工,程,作图步骤：,1,）,把直径,AB,分为七等分,，得等分点,1,、,2,、,3,、,4,、,5,、,6,；,2,）,以点,A,为圆心，,AB,长为半径作圆弧，交水平直径的延长线于,E,、,F,两点；,3,）,从,E,、,F,两点分别向各偶数点（,2,、,4,、,6,）连线并延长相交于圆周上的,、,、,、,、,、,点，依次连接,A,、,、,、,、,、,、,各点即得所作的正七边形。,（,5,）任意正多边形的画法,如图,1-40,所示，以圆内接正七边形为例，说明任意正多边形的画法,图,1-40,任意正多边形的画法,A,1,2,3,4,5,6,7,B,B,7,6,5,4,3,2,1,A,H,G,F,E,D,C,B,A,A,1,2,3,4,5,6,7,B,C,D,E,F,G,H,高,职,高,专,机,电,类,专,业,机,械,工,程,作图步骤：,1,）,以,O,为圆心，以,OA,和,OC,为半径，作出两个同心圆；,2,）,过中心,O,作等分圆周的辐射线（图中作了,12,条线）；,3,）,过辐射线与大圆的交点向内画竖直线，过辐射线与小圆的交点向外画水平线，则竖直线与水平线的相应交点即为椭圆上的点；,4,）,用曲线板将上述各点依次光滑地连接起来，即得所画的椭圆。,3,椭圆画法,（,1,）,同心圆法,如图,1-41,所示，已知椭圆长轴,AB,、短轴,CD,、中心点,O,，求作椭圆。,图,1-41,同心圆法画椭圆,高,职,高,专,机,电,类,专,业,机,械,工,程,（,2,）四心圆法,如图,1-42,所示，已知椭圆长轴,AB,、短轴,CD,、中心,O,，求作椭圆。,图,1-42,四心圆法画椭圆,作图步骤：,1,）,连接,AC,，在,AC,上截取点,E,，使,CE=OA-OC,（图,1-42a,）；,2,）,作线段,AE,的中垂线并与短轴相交于点,01,，与长轴交于点,O2,（图,1-42b,）；,3,）,在,CD,上和,AB,上找到,01,、,02,的对称点,03,、,04,，则,01,、,02,、,03,、,04,即为四段圆弧的四个圆心（图,1-42c,）；,4,）,将四个圆心点两两相连，得出四条连心线（图,1-42d,）；,5,）,以,01,、,03,为圆心，,01C=03D,为半径，分别画圆弧,T1T2,和,T3T4,，两段圆弧的四个端点分别落在四条连心线上（图,1-42e,）；,6,）,以,0204,为圆心，,02A=04B,为半径，分别画圆弧,T1T3,和,T2T4,，完成所作的椭圆（图,1-42f,）。,这是个近似的椭圆，它由四段圆弧组成，,T1,、,T2,、,T3,、,T4,为四段圆弧的连接点，也是四段圆弧相切（内切）的切点。,高,职,高,专,机,电,类,专,业,机,械,工,程,（,3,）八点法,如图,1-43,所示，已知椭圆的长轴,AB,、短轴,CD,，求作椭圆。,图,1-43,八点法画椭圆,作图步骤：,1,）,过长短轴的端点,A,、,B,、,C,、,D,作椭圆外切矩形,1234,，连接对角线。,2,）,以,1C,为斜边，作,45,等腰直角三角形,1KC,。,3,）,以,C,为圆心，,CK,为半径阿作弧，交,14,于,M,、,N,；在自,M,、,N,引短边的平行线，与对角线相交得,5,、,6,、,7,、,8,四点。,4,）,用曲线板顺序连接点,A,、,5,、,C,、,7,、,B,、,8,、,D,、,6,、,A,，即得所求的椭圆。,八点法画得椭圆不太精确。,返回,高,职,高,专,机,电,类,专,业,机,械,工,程,1.3.2,斜度和锥度,1,斜度,斜度是指一直线（或一平面）对另一直线（或一平面）的倾斜程度。其大小用该两直线（或平面）间夹角的正切来表示，并将比值化为：,n,的形式，即斜度,tan a=H/L=1:L/H=1:n,斜度的作法及斜度符号的绘制方法如图,1-44,：,图,1-44,斜度的作法及斜度符号的绘制方法,高,职,高,专,机,电,类,专,业,机,械,工,程,2,锥度（,19,9,5,）,锥度是指正圆锥的底圆直径与圆锥高度之比。如果是锥台，则为两底圆直径之差与其锥台高之比。如下所示：锥度,(D-d)/h=2 tan a,锥度的作法及锥度符号的绘制方法如图,1-45,：,图,1-45,锥度的作法及锥度符号的绘制方法,返回,高,职,高,专,机,电,类,专,业,机,械,工,程,1.3.3,圆弧连接,绘制平面图形时，经常需要用圆弧将两条直线、一圆弧与一直线或两个圆弧之间光滑地连接起来，这种连接作图,称为圆弧连接,，用来连接已知直线或已知圆弧的圆弧,称为连接圆弧,。圆弧连接的要求就是光滑，而要做到光滑连接就必须使连接圆弧与已知直线、圆弧相切，切点,称为连接点,。为了能准确连接，作图时必须先求出连接圆弧的圆心，再找连接点（切点），最后作出连接圆弧。,高,职,高,专,机,电,类,专,业,机,械,工,程,1,用圆弧连接两直线,如图,1-46,所示，已知直线,AC,和,CB,，连接圆弧的半径为,R,，求作连接圆弧。,作图步骤：,（,1,）,在直线,AC,上任找一点并以其为垂足作直线,AC,的垂线，再在该垂线上找到垂足的距离为,R,的另一点，并过该点作直线,AC,的平行线。,（,2,）,用同样方法作出距离等于,R,的,BC,直线的平行线。,图,1-46,用圆弧连接两直线,（,3,）,找到两平行线的交点,0,即为连接圆弧的圆心。,（,4,）,自点,0,分别向直线,AC,和,BC,作垂线，得垂足,1,、,2,，即为连接圆弧的连接点（切点）。,（,5,）,以,0,为圆心、,R,为半径作圆弧,12,，完成连接作图。,高,职,高,专,机,电,类,专,业,机,械,工,程,2,用圆弧连接一直线和一圆弧,如图,1-47,所示，已知连接圆弧的半径为,R,，被连接的圆弧圆心为,01,、半径,R1,以及直线,AB,，求作连接圆弧（要求与已知圆弧外切）。,图,1-47,用圆弧连接一直线和一圆弧,作图步骤：,（,1,）,作已知直线,AB,的平行线，使其间距为,R,，再以,01,为圆心、,R+R1,为半径作圆弧，该圆弧与所作平行线的交点,0,即为连接圆弧的圆心。,（,2,）,由点,0,作直线,AB,的垂线得垂足,2,，连接,001,，与圆弧,01,交于点,1,，,1,、,2,即为连接圆弧的连接点（两个切点）。,（,3,）,以,0,为圆心，,R,为半径作圆弧,12,，完成连接作图。,高,职,高,专,机,电,类,专,业,机,械,工,程,3,用圆弧连接两圆弧,（,1,）与两个圆弧外切连接,如图,1-48,所示，已知连接圆弧半径为,R,，被连接的两个圆弧的圆心分别为,01,、,02,，半径为,R1,、,R2,，求作连接圆弧。,图,1-48,用圆弧连接两圆弧（外切）,作图步骤：,1,）,以,01,为圆心，,R+R1,为半径作一圆弧，再以,02,为圆心、,R+R2,为半径作另一圆弧，两圆弧的交点,0,即为连接圆弧的圆心。,2,）,作连心线,001,，它与圆弧,01,的交点为,1,，再作连心线,002,，它与圆弧,02,的交点为,2,，则,1,、,2,即为连接圆弧的连接点（外切的切点）。,3,）,以,0,为圆心，,R,为半径作圆弧,12,完成连接作图。,R,O1,O2,O1,O2,O,1,2,a),b),高,职,高,专,机,电,类,专,业,机,械,工,程,（,2,）与两个圆弧内切连接,图,1-49,用圆弧连接两圆弧（内切）,作图步骤：,1,）,以,01,为圆心，,R-R1,为半径作一圆弧，再以,02,为圆心、,R-R2,为半径作另一圆弧，两圆弧的交点,O,即为连接圆弧的圆心,。,2,）,作连心线,001,，它与圆弧,01,的交点为,1,，再作连心线,002,，它与圆弧,02,的交点为,2,，则,1,、,2,即为连接圆弧的连接点（内切的切点）；,3,）,以,0,为圆心，,R,为半径作圆弧,12,，完成连接作图。,圆心,O,如图,1-49,所示，已知连接圆弧的半径为,R,，被连接的两个圆弧圆心分别为,01,、,02,，半径为,R1,、,R2,，求作连接圆弧。,高,职,高,专,机,电,类,专,业,机,械,工,程,（,3,）与一个圆弧外切，与另一个圆弧内切,如图,1-50,所示，已知连接圆弧半径为,R,，被连接的两个圆弧圆心为,01,、,02,，半径为,R1,、,R2,，求作一连接圆弧，使其与圆弧,01,外切，与圆弧,02,内切。,图,1-50,用圆弧连接两圆弧（一外切、一内切）,作图步骤：,1,）,分别以,01,、,02,为圆心，,R+R1,、,R-R2,为半径作两个圆弧，两圆弧交点,0,即为连接圆弧的圆心。,2,）,作连心线,001,，与圆弧,01,相交于,1,；再作连心线,002,，与圆弧,02,相交于,2,，则,1,、,2,即为连接圆弧的连接点（前为外切切点、后为内切切点）；,3,）,以,0,为圆心，,R,为半径作圆弧,12,，完成连接作图。,返回,高,职,高,专,机,电,类,专,业,机,械,工,程,1.4,平面图形的分析与画法,平面图形是由若干段线段所围成的，而线段的形状与大小是根据给定的尺寸确定的。现以图,1-51,所示的平面图形为例，说明尺寸与线段的关系。,图,1-51,平面图形的尺寸与线段分析,1.4.1,平面图形的尺寸分析,1.4.2,平面图形的线段分析,1.4.3,平面图形的画法,返回目录,高,职,高,专,机,电,类,专,业,机,械,工,程,1,尺寸基准,尺寸基准是标注尺寸的起点。平面图形的长度方向和高度方向都要确定一个尺寸基准。尺寸基准常常选用图形的对称线、底边、侧
