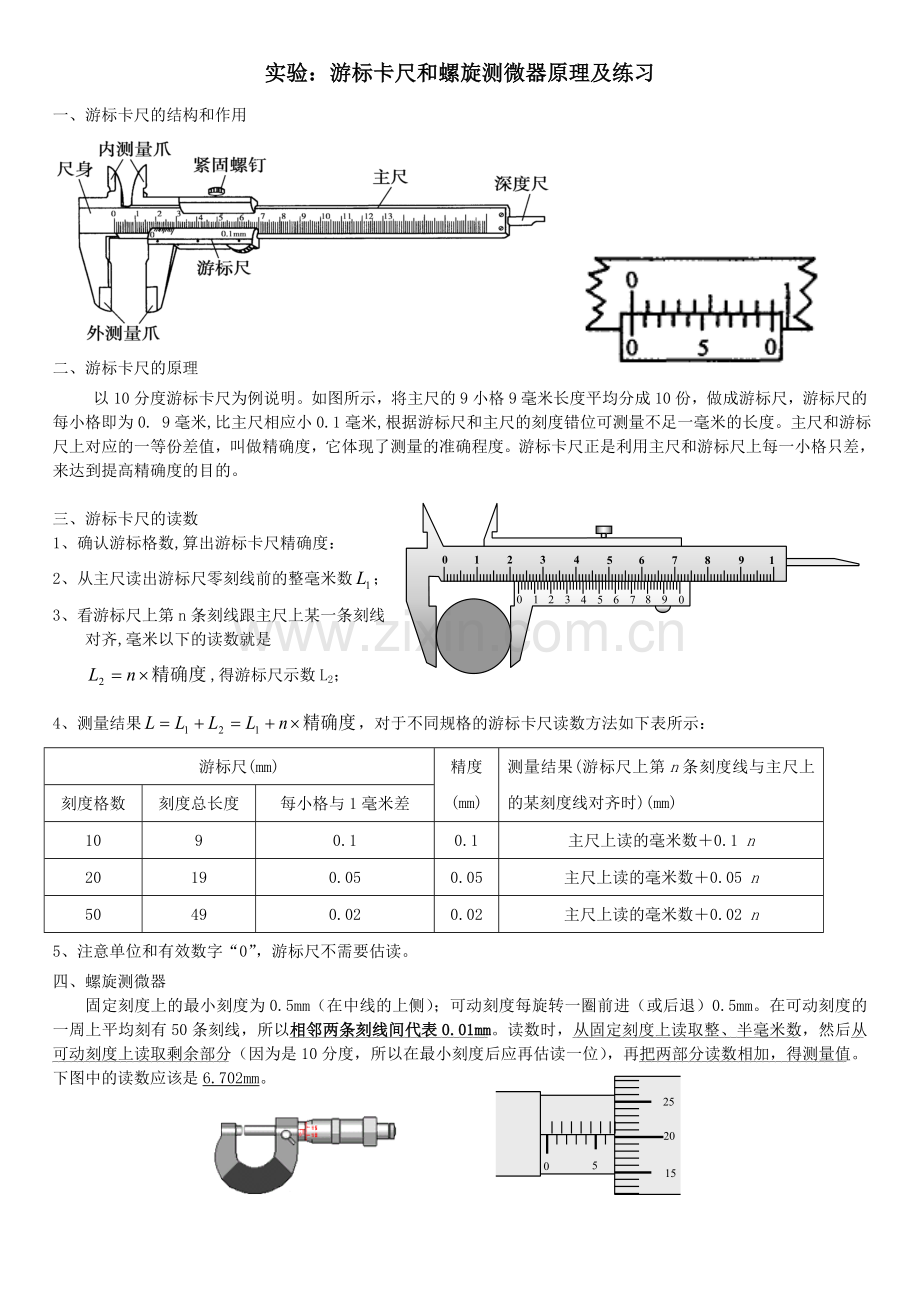

实验：游标卡尺和螺旋测微器原理及练习
一、游标卡尺的结构和作用

二、 游标卡尺的原理
以10分度游标卡尺为例说明。如图所示，将主尺的9小格9毫米长度平均分成10份，做成游标尺，游标尺的每小格即为0. 9毫米,比主尺相应小0.1毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度。主尺和游标尺上对应的一等份差值，叫做精确度，它体现了测量的准确程度。游标卡尺正是利用主尺和游标尺上每一小格只差，来达到提高精确度的目的。
0
1
2
3
4
5
6
7
8
9
0
0
1
2
3
4
5
6
7
8
9
10

三、游标卡尺的读数
1、确认游标格数,算出游标卡尺精确度：
2、从主尺读出游标尺零刻线前的整毫米数；
3、看游标尺上第n条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是,得游标尺示数L2；
4、测量结果，对于不同规格的游标卡尺读数方法如下表所示：
游标尺(mm)
精度
(mm)
测量结果(游标尺上第n条刻度线与主尺上的某刻度线对齐时)(mm)
刻度格数
刻度总长度
每小格与1毫米差
10
9
0.1
0.1
主尺上读的毫米数＋0.1 n
20
19
0.05
0.05
主尺上读的毫米数＋0.05 n
50
49
0.02
0.02
主尺上读的毫米数＋0.02 n
5、注意单位和有效数字“0”，游标尺不需要估读。
四、螺旋测微器
5
0
20
25
15
固定刻度上的最小刻度为0.5mm（在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm。在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm。读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。下图中的读数应该是6.702mm。

【例1】一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如右图所示。该工件的直径为___________mm。

【例2】一种游标卡尺，它的游标尺上有50个小的等分刻度，用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________cm.

【例3】某学生用螺旋测微器在测定某一金属丝的直径时，测得结果如下左图所示，则该金属丝直径d= mm。另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如下右图所示，则该工件的长度L= cm。
0
25
20
15

【例4】试读出下列螺旋测微器的读数：

【巩固练习】
1、 使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为 cm；

2、下图所示，甲、乙游标卡尺的示数分别为甲图 mm， 乙图 mm。

3、一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示，则该物体的长度L=________ m。

4、读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为_________mm.；

5、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数．甲：读数为 mm 乙：读数为 _mm

6、图一中螺旋测微器读数为__________mm。图二中游标卡尺（游标尺上有50个等分刻度）读数为_________mm。

7、游标为10分度的卡尺测定某圆柱的直径时，卡尺上的示数如图甲所示，可读出圆柱的直径为 mm；
乙图
对齐
0
5
10
0
1
甲

8、如图所示，乙图中游标卡尺（游标尺规格为20分度）的读数为 cm．

9.下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为：
mm、 mm、 mm。

10、1)测量玻璃管内径时，应该用如图(甲)中游标卡尺的A、B、C三部分的________部分来进行测量(填代号)．
2)图(乙)中玻璃管的内径d＝________mm.

11、图一中螺旋测微器读数为__________mm。图二中游标卡尺（游标尺上有50个等分刻度）读数为_________cm。

12、有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。用它测量一工件的长度，如下左图所示，图示的读数是 mm。

13、用螺旋测微器测量一金属丝的直径如下图9甲所示．该金属丝的直径是 mm；用20等分刻度的游标卡
尺测一工件的长度如下图乙所示，则该工件的长度是 cm.

14、 用游标卡尺（游标尺规格为10分度）测一根金属管的内径和外径时，卡尺上的游标位置分别如图所示。金属管内径读数是 cm，外径读数是 cm，管壁的厚度是 cm。

15、图中给出的是利用游标卡尺测量某一物体长度时的示数，此示数应为________．

答案：
【例1】29.8mm 【例2】 4.120cm. 【例3】 3.205 【例4】0.861mm；3.471mm；7.320mm；11.472mm
【巩固练习】
1. 54.5mm 2. 甲图0.10mm 乙图8.95mm 3.例如第31条对齐
0.02055m 4. 11.4mm 5. 1.882mm 23.20mm
6. 图一中1.995mm 图二中 10.94mm 7. 7.2 8. 10.155。
9. 10. 11. 12. 104.00mm 13.472mm 15. 29.70mm
