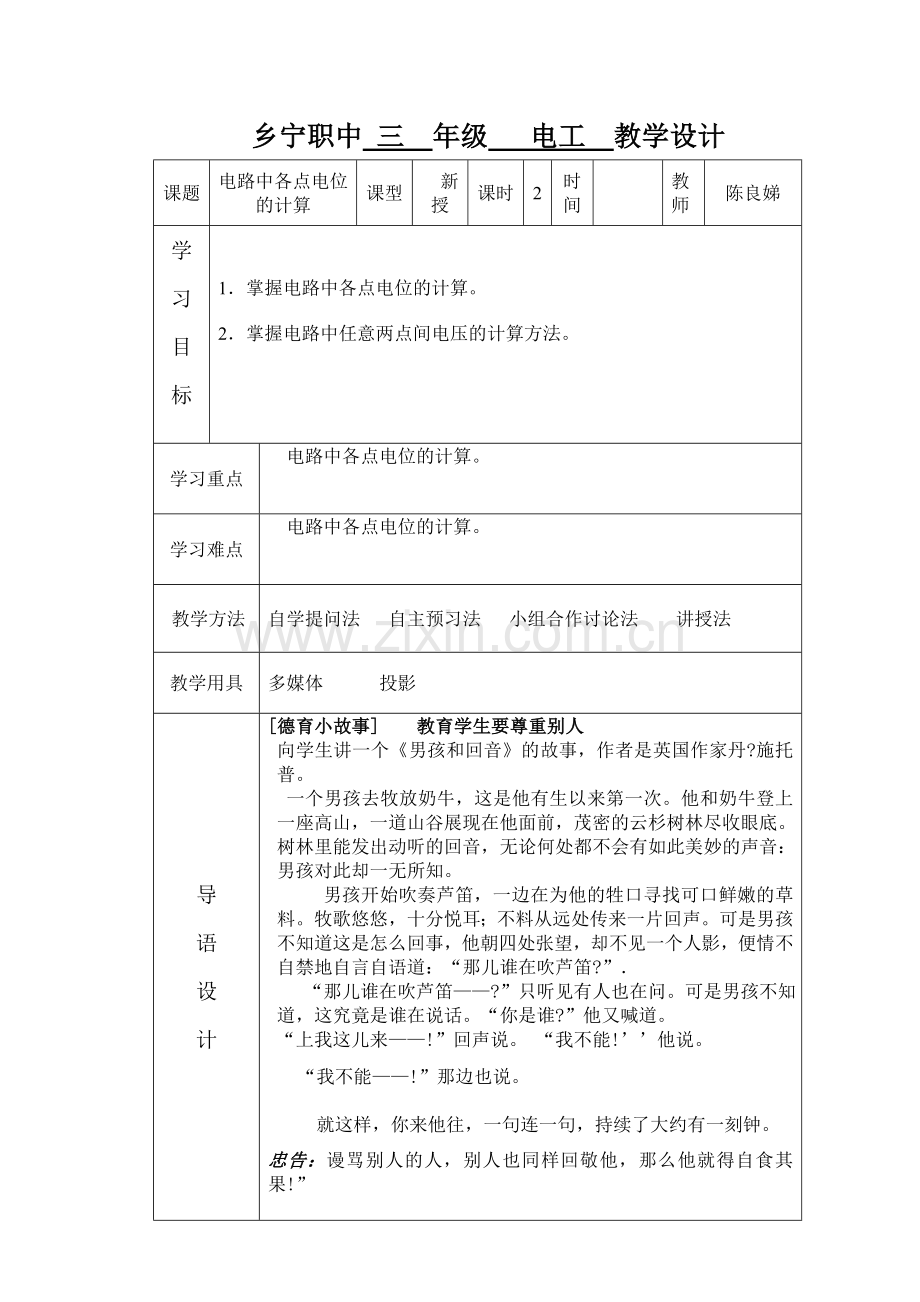

课题
电路中各点电位的计算
课型
新授
课时
2
时
间

教
师
陈良娣
学
习
目
标

1．掌握电路中各点电位的计算。

2．掌握电路中任意两点间电压的计算方法。

学习重点
电路中各点电位的计算。

学习难点
电路中各点电位的计算。

教学方法
自学提问法 自主预习法 小组合作讨论法 讲授法
教学用具
多媒体 投影
导
语
设
计
[德育小故事] 教育学生要尊重别人
向学生讲一个《男孩和回音》的故事，作者是英国作家丹?施托普。
一个男孩去牧放奶牛，这是他有生以来第一次。他和奶牛登上一座高山，一道山谷展现在他面前，茂密的云杉树林尽收眼底。树林里能发出动听的回音，无论何处都不会有如此美妙的声音：男孩对此却一无所知。
 男孩开始吹奏芦笛，一边在为他的牲口寻找可口鲜嫩的草料。牧歌悠悠，十分悦耳；不料从远处传来一片回声。可是男孩不知道这是怎么回事，他朝四处张望，却不见一个人影，便情不自禁地自言自语道：“那儿谁在吹芦笛?”．
“那儿谁在吹芦笛——?”只听见有人也在问。可是男孩不知道，这究竟是谁在说话。“你是谁?”他又喊道。
“上我这儿来——!”回声说。 “我不能!’’他说。
 “我不能——!”那边也说。
  就这样，你来他往，一句连一句，持续了大约有一刻钟。
忠告：谩骂别人的人，别人也同样回敬他，那么他就得自食其果!”

乡宁职中 三 年级 电工 教学设计
教学流程

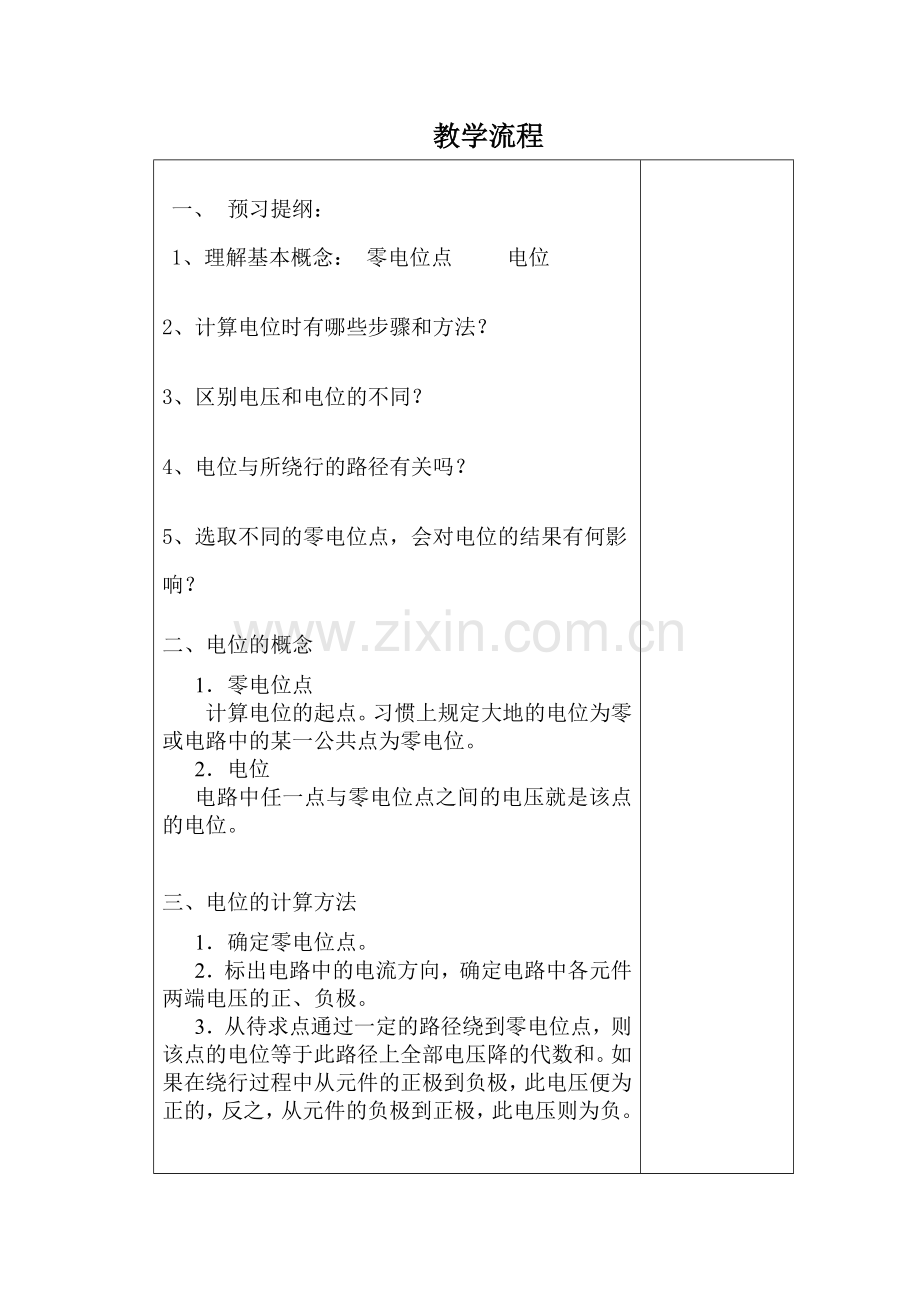

一、 预习提纲：
1、理解基本概念： 零电位点 电位
2、计算电位时有哪些步骤和方法？
3、区别电压和电位的不同？
4、电位与所绕行的路径有关吗？
5、选取不同的零电位点，会对电位的结果有何影响？
二、电位的概念
1．零电位点
计算电位的起点。习惯上规定大地的电位为零或电路中的某一公共点为零电位。
2．电位
电路中任一点与零电位点之间的电压就是该点的电位。

三、电位的计算方法
1．确定零电位点。
2．标出电路中的电流方向，确定电路中各元件两端电压的正、负极。
3．从待求点通过一定的路径绕到零电位点，则该点的电位等于此路径上全部电压降的代数和。如果在绕行过程中从元件的正极到负极，此电压便为正的，反之，从元件的负极到正极，此电压则为负。

四、 例题解析：
例1：如图，求VA、VB、VC、VD、UAB、UBC、UDC
例2：已知：E1 = 45 V，E2 = 12 V，内阻忽略，R1 = 5 W，R2 = 4 W，R
（1）电位与所选择的绕行路径无关。
（2）选取不同的零电位点，各3 = 2 W，求：B、C、D 三点的电位。
五、结论：电位将发生变化，但电路中任意两点间的电压将保持不变。
六、课堂小结：
计算电路中某点电位的方法。

板
书
设
计
电位
１、 电位的概念
２、 电位的计算方法

当 堂 训 练

已知：E1 = １5 V，E2 = 1 ０V，内阻忽略，R1 = ６ W，R2 = 4 W，R3 = 2 W，求：Ａ、B、C三点的电位。

教
后
反
思

　　　同学们在进行电位计算时，没有严格按照老师讲的解题步骤进行解题，应先假定参考点，再选取回路绕行方向，且标出各元件两端电压的正负极性方可进行计算，故在遇到复杂的题目时容易出错。
