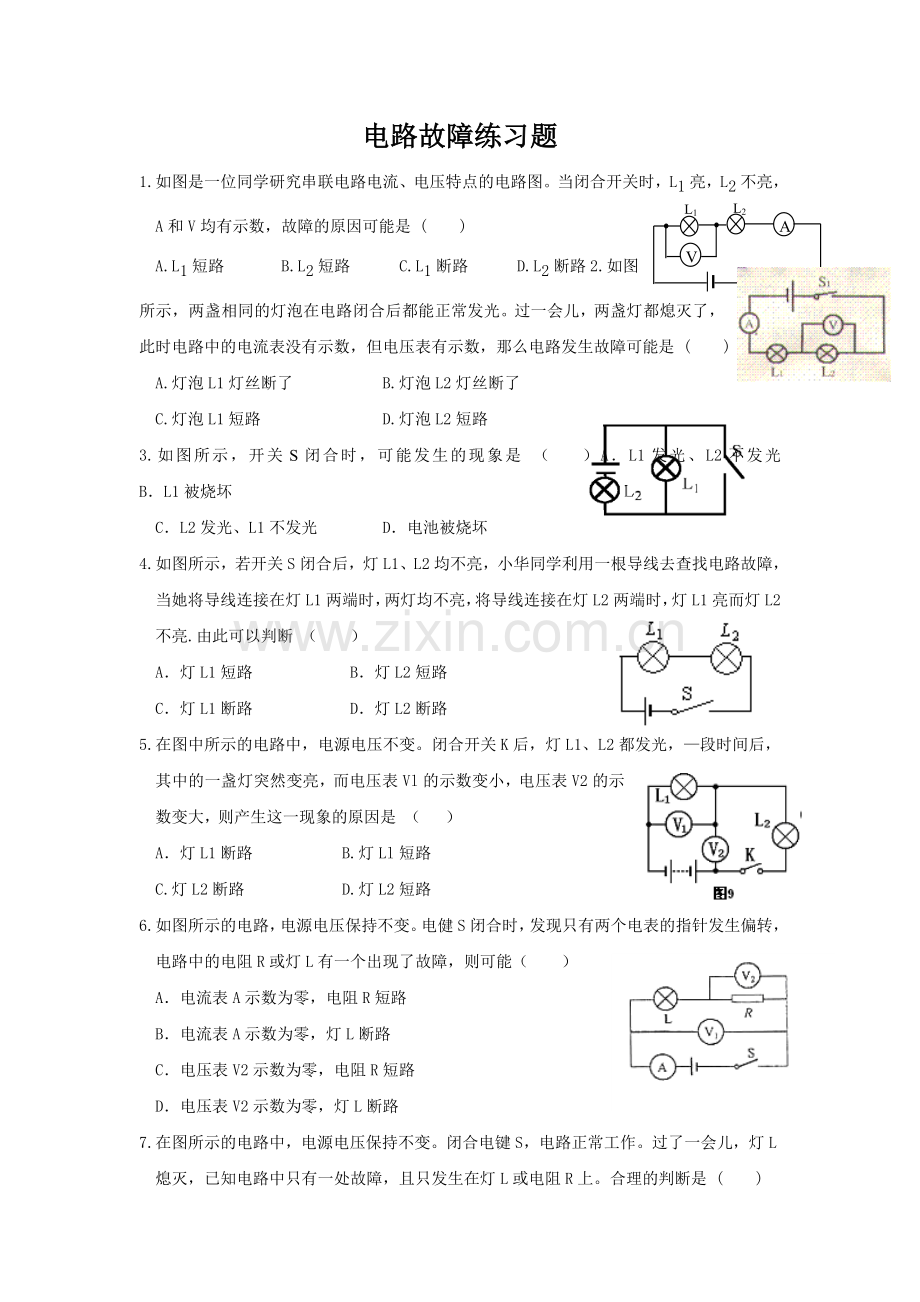

电路故障练习题.doc

电路故障练习题AVL1L2S1.如图是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是 ( )A.L1短路 B.L2短路 C.L1断路 D.L2断路2.如图所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是 ( )A.灯泡L1灯丝断了 B.灯泡L2灯丝断了C.灯泡L1短路 D.灯泡L2短路3.如图所示，开关S闭合时，可能发生的现象是 （ ）AL1发光、L2不发光 BL1被烧坏 CL2发光、L1不发光 D电池被烧坏 4.如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断 （ ）A灯L1短路 B灯L2短路 C灯L1断路 D灯L2断路5.在图中所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是 （ ）A灯L1断路 B.灯Ll短路C.灯L2断路 D.灯L2短路6.如图所示的电路，电源电压保持不变。电健S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能（ ） A电流表A示数为零，电阻R短路 B电流表A示数为零，灯L断路 C电压表V2示数为零，电阻R短路 D电压表V2示数为零，灯L断路7.在图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。过了一会儿，灯L熄灭，已知电路中只有一处故障，且只发生在灯L或电阻R上。合理的判断是 ( )A若电压表无示数，一定是电阻R断路 B若电压表无示数，一定是灯L短路C若电压表有示数，可能是电阻R短路 D若电压表有示数，一定是灯L断路8.在图中，灯泡L1和灯泡L2是_联连接的。当开关K断开时，电压表的示数将_；电流表的示数将_ (选填“增大”、“不变”或“减小”)
