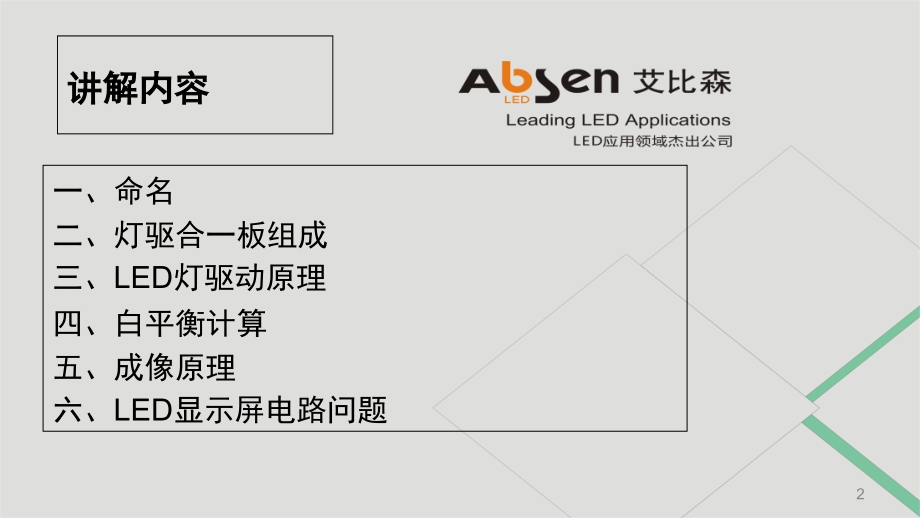

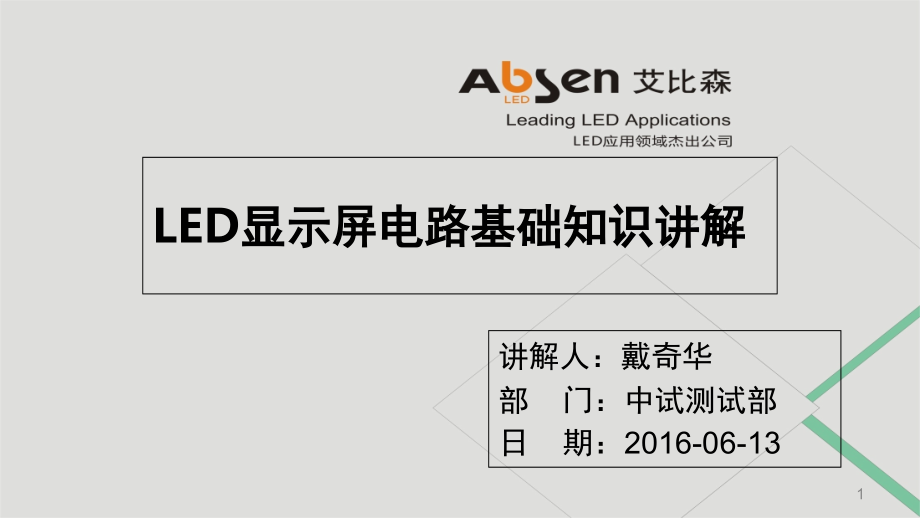

单击此处编辑母版标,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,LED显示屏电路基础知识讲解,讲解人：戴奇华,部 门：中试测试部,日 期：,2016-0,6,-13,1,讲解内容,一、命名,二、灯驱合一板组成,三、,LED,灯驱动原理,四、白平衡计算,五、成像原理,六、LED显示屏电路问题,2,一、命名,1、,LED,2、LED显示屏,LED是发光二极管的简称，是Light Emitting Diode 的英文缩写。是一种半导体二极管，可以把电能转化成光能。发光二极管是由一个PN结组成，具有单向导电性。一个阳极一个阴极。,LED显示屏是由发光二极管排列组成的一显示器件。它采用低电压扫描驱动，具有如下优点：1、耗电低；2、使用寿命长；3、成本低；4、亮度高；5、视角大；6、可视距离远；7、规格品种多。,关键参数：像素点间距,3,二、灯驱合一板组成,1、,LED,灯驱合一板由LED灯、PCB板、驱动控制电路、连接器等组成。,4,二、灯驱合一板组成,2,、,PCB,3、IC,灯驱合一板由LED灯、PCB板、驱动控制电路、连接器等组成。,5,二、灯驱合一板组成,4,、其他电子物料,灯驱合一板由LED灯、PCB板、驱动控制电路、连接器等组成。,电 阻：,R,单位：,（欧姆）作用：限制电流,电 容：,C,单位：,F,（法拉）,作用：,隔直通交，耦合，旁路，滤波，调谐回路，能量转换等,电 感：,L,单位：,H,（亨利）,作用：,把电能转化为磁能而存储起来,二极管：,D,特点：单向导电 分类：检波二极管、整流二极管、稳压二极管、变容二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。,6,三、,LED,灯驱动原理,1,、扫描电路基本原理框图,7,三、,LED,灯驱动原理,2,、扫描电路原理,8,四、白平衡计算,有校正时，80%为色度校正余量；有透光面罩时，,87%,位面罩透过率；,白色总亮度中，,R,亮度,/G,亮度,/B,亮度分别为,3/6/1.,1,、白平衡亮度计算公式,2,、实例计算,9,五、成像原理,基础,5*7,点阵字显示原理：,LED,灯珠,排列,10,五、成像原理,基础,5*7,点阵字显示原理：显示效果,11,六、,LED,显示屏电路问题,EMC,：电磁兼容，包含电磁干扰（EMI）和电磁抗扰度（EMS）,布线不均匀：低灰暗行、色块、亮暗线,1,、,PCB,设计问题,2,、电路问题,鬼 影：在驱动下一行时，上一行出现暗亮的现象我们称之为“鬼影”。原因在于：上一行线关断的时候，电路中残留的电量无处释放，只通过LED发光的形式释放，形成鬼影。,毛毛虫：在扫描屏中如果其中一颗灯击穿，在这颗灯所在列的其它灯始终处于高亮显示状态。,12,13,
