思考与练习1
1． 1GB/T50001—2001规定：A2图幅b×l（mm×mm）尺寸是（ ）。
A．210×297 B．420×594 C．841×1189
1．2 绘制工程图时，主要可见的轮廓线应是（ ）。
A．粗实线 B．中粗实线 C．细实线
1．3 绘制土建图（施工图）主要采用的图是（ ）。
A．透视图 B．轴测图 C．多面正投影图
1．4 半径、直径、角度与弧长的尺寸起止符号，宜用（ ）。
A．箭头 B．中粗斜短线 C．小圆黑点
1．5 注坡度时，在坡度数字下，应加注坡度符号，坡度符号的箭头，一般应指向（ ）。
A．下坡 B．上坡 C．前方
1．6 通用详图的定位轴线是（ ）。

1．7 标高数字的单位，应是（ ）。
A．m B．mm C．cm
1．8 在施工图中，索引出的详图，如与被索引的图样在同一张图纸内，应采用的索引符号为（ ）。

1．9 在施工图中，详图和被索引的图样如不在同一张图纸内，应采用的详图符号为（ ）。

1．10 如图B-1所示，窗洞口的高度为（ ）。
A．2.7m B．0.9m C．1.8m
1．11 已知两个标高数，求两个标高之间的距离，可以按（ ）的方法计算。
A．同号相加，异号相减 B．同号相减，异号相加
C．相减 D．相加
1．12 图框线用_________画出。
1．13 图样中的尺寸，以mm为单位时，_________（需，不需）标注计量单位的代号或名称；如采用其他单位，则________（必须，也不必）注明相应计量单位的代号或名称。
1．14 平面图定位轴线的编号，宜标注在____方与____方。横向编号应用_______，从左至右顺序编写，竖向编号应用大写_______，从下至上编写。
1．15 请查阅建筑制图的其他标准，完成下列连线题目。

1．16 计算题
从设计图上量得某梁长20cm，图的比例是1：30，计算该梁实际长度是多少？

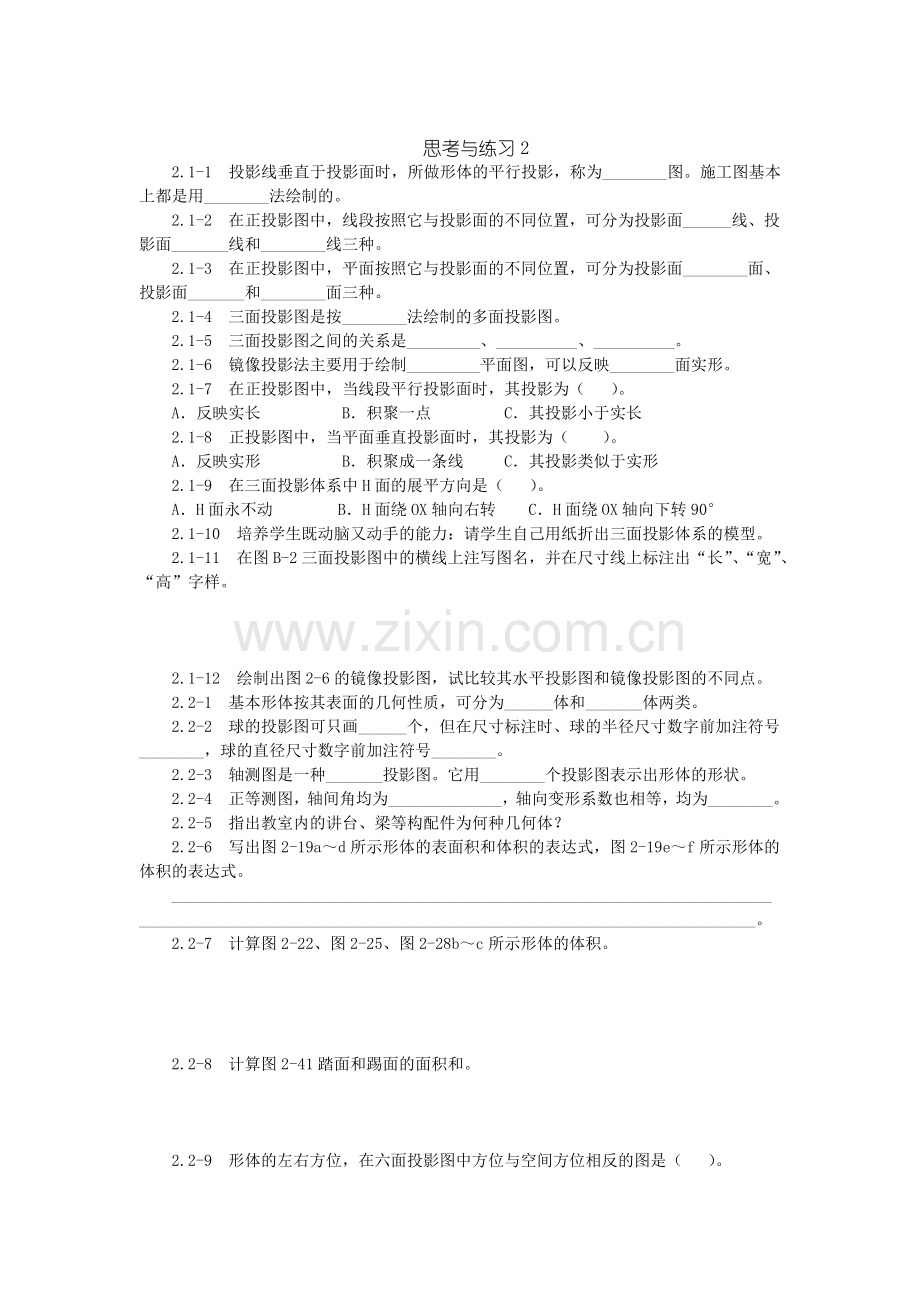

思考与练习2
2.1-1 投影线垂直于投影面时，所做形体的平行投影，称为________图。施工图基本上都是用________法绘制的。
2.1-2 在正投影图中，线段按照它与投影面的不同位置，可分为投影面______线、投
影面_______线和________线三种。
2.1-3 在正投影图中，平面按照它与投影面的不同位置，可分为投影面________面、
投影面_______和________面三种。
2.1-4 三面投影图是按________法绘制的多面投影图。
2.1-5 三面投影图之间的关系是_________、__________、__________。
2.1-6 镜像投影法主要用于绘制_________平面图，可以反映________面实形。
2.1-7 在正投影图中，当线段平行投影面时，其投影为（ ）。
A．反映实长 B．积聚一点 C．其投影小于实长
2.1-8 正投影图中，当平面垂直投影面时，其投影为（ ）。
A．反映实形 B．积聚成一条线 C．其投影类似于实形
2.1-9 在三面投影体系中H面的展平方向是（ ）。
A．H面永不动 B．H面绕OX轴向右转 C．H面绕OX轴向下转90°
2.1-10 培养学生既动脑又动手的能力：请学生自己用纸折出三面投影体系的模型。
2.1-11 在图B-2三面投影图中的横线上注写图名，并在尺寸线上标注出“长”、“宽”、
“高”字样。

2.1-12 绘制出图2-6的镜像投影图，试比较其水平投影图和镜像投影图的不同点。
2.2-1 基本形体按其表面的几何性质，可分为______体和_______体两类。
2.2-2 球的投影图可只画______个，但在尺寸标注时、球的半径尺寸数字前加注符号
________，球的直径尺寸数字前加注符号________。
2.2-3 轴测图是一种_______投影图。它用________个投影图表示出形体的形状。
2.2-4 正等测图，轴间角均为______________，轴向变形系数也相等，均为________。
2.2-5 指出教室内的讲台、梁等构配件为何种几何体？
2.2-6 写出图2-19a～d所示形体的表面积和体积的表达式，图2-19e～f所示形体的
体积的表达式。
__________________________________________________________________________
____________________________________________________________________________。
2.2-7 计算图2-22、图2-25、图2-28b～c所示形体的体积。

2.2-8 计算图2-41踏面和踢面的面积和。

2.2-9 形体的左右方位，在六面投影图中方位与空间方位相反的图是（ ）。
A．正立面图 B．平面图 C．背立面图
2.2-10 在形体的立面图中，可以查出形体的尺寸（ ）。
A．长 B．宽 C．高
2.2-11 六面投影图中哪些图之间同时受“长对正，高平齐”的投影规律的约束（ ）。
A．正立面图、平面图、左侧立面图 B．正立面图、背立面图、左侧立面图
C．正立面图、左侧立面图、右侧立面图 D．正立面图、平面图、右侧立面图
2.2-12 六面投影图中哪些图之间受“宽相等”的投影规律的约束（ ）。
A．底面图与右侧立面图 B．平面图与右侧立面图
C．正立面图与左侧立面图 D．正立面图与背立面图
2.2-13 识读形体投影图时要进行哪两步分析（ ）。
A．位置分析 B．形体分析 C．线面分析 D．投影分析
2.2-14 在六面投影图中，能表示出前后方位的图有（ ）。
A．正立面图 B．左侧立面图 C．平面图 D．背立面图
2.2-15 从给出形体两投影图推想出它的侧面图是（ ）。

2.2-16 根据图B-3的三面投影，画出其正等测图。

2.2-17 补全图B-4投影图中所缺的线。

2.2-18 根据图B-5组合体的两面投影图，补画第三面投影图。

2.3-1 剖面图的剖切符号由_______线、________线和_______组成。
2.3-2 断面图的剖切符号由_______线和_________组成。
2.3-3 剖面图画的是__________投影，而断面图画的是________的投影。
2.3-4 将图B-6中水池的V、W投影图改为1—1、2—2剖面图。

2.3-5 根据图B-7窗洞口的立面图和2-2部面图，补绘窗洞口的1-1剖面图。

2.3-6 作出图B-8中梁的1—1、2—2、3—3、4—4断面图。
2.3-7 实训练习题
图B-9是建筑工程中常用的构件——预制桩。试进行形体分析，用所学的图样画法图示出其形状、大小及所用材料。并计算出其体积。图样应线型分明、清晰，所标尺寸齐全、准确，用尽量少的图样，表达清楚，且符合制图标准的要求。

思考与练习3
3.1 按照建造建筑所采用的施工方法，建筑或以分为____________________、___________________、___________________。
3.2 房屋六大组成部分是_____________、_____________、______________、_______________、________________、________________。
3.3 绘出下列图B-10中图形的定位轴线。

[判断题]
3.4 目前，多层工业厂房和仓库、办公楼、旅馆、医院、学校、商场等广为采用框架
结构。（ ）
3.5 混合结构体系是指同一结构体系中采用两种或两种以上材料组成的承重结构，包
括砖混结构、内框架结构和底层框架结构等。（ ）
3.6 钢筋混凝土结构中梁、楼板、楼梯、屋架、屋面板均为钢筋混凝土，墙、柱用砖
或其他材料。（ ）
3.7 房屋是由基础、承重墙、非承重墙、柱、梁、楼面板、屋面板、门窗等构配件组
成的。（ ）
3.8 以钢筋混凝土结构作为承重的建筑物称为混合结构体系。（ ）
3.9 房屋按用途可以分为民用建筑、农业建筑、工程构筑物。（ ）
[选择题]
3.10 民用建筑包括（ ）。
A．农业建筑工程构筑物 B．饲养场、农机站
C．居住建筑和公共建筑 D．居住建筑、仓库
3.11 钢筋混凝土结构中，未采用钢筋混凝土作材料的是（ ）。
A．梁 B．柱 C．屋架 D．墙
3.12 不属于民用建筑构造组成的是（ ）。
A．门窗 B．地基 C．楼梯 D．雨篷

思考与练习4

[填空题]
4.1 基础按其所采用材料和受力特点分，有__________和__________；按构造形式分，有_________、________、________、_________、__________等。
4.2 砖基础大放脚的砌筑方法有____________________、_____________________两种。
4.3 砖石墙下基础常用_______________，柱下基础常用_______________。
4.4 筏形基础有_________________和_________________两种。
4.5 地下室一般由________、_________、_________、__________、__________等几部分组成。
4.6 当最高水位低于地下室底板_________时，地下室构造一般只做防潮处理。
4.7 地下室防水构造做法基本有________、_________、_________3种。
[判断题]
4.8 建筑物埋置在土层中的那部分承重结构称为基础，也叫地基。（ ）
4.9 垫层在基础的最下部，直接与地基接触。（ ）
4.10 基础大放脚是指基础下部逐级放大的台阶。（ ）。
4.11 支承基础传来荷载的土（岩）层才称为地基。（ ）
4.12 应用自然土层做地基的称天然地基。（ ）
[选择题]
4.13 基础的埋置深度指（ ）。
A．室外设计地坪至基础底面的垂直距离
B．室内设计地坪至基础底面的垂直距离
C．基础顶面至基础底面的垂直距离
4.14 基础应尽可能地埋在冰冻线（ ）。
A．以下 B．以上 C．均可
4.15 砖基础由基础墙和大放脚组成，基础的宽高比为（ ）。
A．1：1.52 B．1：1 C．1：1.5
4.16 当建筑上部荷载比较大而地基承载力比较小，此时较适合采用（ ）。
A．刚性基础 B．独立式基础 C．柔性基础

思考与练习5

5.1 按施工方式不同，常见的墙面装修可分为_______、_______、________、________和_____________等五类。
5.2 墙面装修的作用有_________、_________、______________。
5.3 墙体按构造方式不同，有___________、____________、_____________。
5.4 墙体按施工方式不同可分为___________、____________、_____________。
5.5 标准砖的规格为____________________，砌筑砖墙时，必须保证上下皮砖缝______________________搭接，避免形成通缝。
5.6 常见的隔墙有________________、_______________和_______________。
5.7 变形缝包括____________、____________和_____________。
5.8 伸缩缝要求将建筑物从______________________________________分开；沉降缝要求建筑物从________________________________分开。当既设伸缩缝又设防震缝时，缝宽按____________处理。
5.9 墙体勒脚部位的水平防潮层一般设于（ ）。
A．基础顶面
B．底层地坪混凝土结构层之间的砖缝中
C．底层地坪混凝土结构层之下60mm处
D．室外地坪之上60mm处
5.10 关于变形缝的构造做法，下列哪个是不正确的。（ ）
A．当建筑物的长度或宽度超过一定限度时，要设伸缩缝
B．在沉降缝处应将基础以上的墙体、楼板全部分开，基础可不分开
C．当建筑物竖向高度相差悬殊时，应设伸缩缝
5.11 下列哪种做法不是墙体的加固做法（ ）。
A．当墙体长度超过一定限度时，在墙体局部位置增设壁柱
B．设置圈梁
C．设置钢筋混凝土构造柱
D．在墙体适当位置用砌块砌筑
5.12 图B-11中砖墙的组砌方式是（ ）。
A．梅花丁 B．多顺一丁 C．一顺一丁 D．全顺式
5.13 图B-12中砖墙的组砌方式是（ ）。
A．梅花丁 B．多顺一丁 C．全顺式 D．一顺一丁

5.14 散水的坡度一般为（ ）。
A．2﹪～3﹪ B．1﹪～3﹪ C．3﹪～5﹪
5.15 悬挑式窗台应挑（ ）mm。
A．30 B．60 C．120
5.16 散水的宽度一般为600～1000mm，且应比屋面挑檐宽出（ ）。
A．300mm B．200mm C．500mm
5.17 防潮层顶面标高一般为（ ）。
A．0.030 B．-0.450 C．-0.060
5.18 请在图B-13中表示出外墙墙身水平防潮层和垂直防潮层的位置。
5.19 图B-14中圈梁被窗洞口截断，请在图中画出附加圈梁并标注相关尺寸。

5.20 图B-15是墙脚构造图。
要求：（1）绘制出防潮层，并标出其标高及一种做法。
（2）写出散水的宽度尺寸及坡度值，标出散水的构造做法。
（3）标出一种勒脚的做法。

5.21 在下面空白处画出内、外墙伸缩缝构造处理各一个。

5.22 图B-16为沉降缝内墙盖缝构造图，找出图中的错误并进行修改。

思考与练习6

6.1 楼地面包括_____________和______________，是分隔建筑空间的水平承重构件。
6.2 楼地面主要有__________、__________和___________三部分组成。
6.3 地面主要有___________、__________和___________三部分组成，其中垫层有刚性垫层和___________垫层之分。
6.4 楼板根据使用材料不同，可分为____________、____________、____________和木楼板等。
6.5 钢筋混凝土楼板根据施工方法不同，可分为__________、____________及装配整体式三种。
6.6 现浇钢筋混凝土楼板可分为____________、____________和____________，以板式和梁板式最为常用。
6.7 当板式楼板的长边与短边之比大于2时，荷载主要沿短边方向传递，板基本上只在短边方向上弯曲，这种板称为____________；当板式楼板的长边与短边之比小于等于2时，荷载沿两个方向传递，板在两个方向上产生弯曲，称为___________。
6.8 根据梁的构造情况，梁板式楼板可分为____________、复梁式和____________式楼板。
6.9 将楼板直接支承在柱上的楼板称为__________________。
6.10 常用的钢筋混凝土楼板，根据其截面形状可分为______________、____________和空心板三种类型。
6.11 预制板直接搁置在砖墙或梁上时，均应有足够的支承长度。支承于梁上时其搁置长度不小于_____________，支承于墙上时其搁置长度不小于_______________。
6.12 预制钢筋混凝土楼板上设置隔墙时，通常将隔墙设置在______________。
6.13 水磨石地面的常规做法是先用10～20mm厚1：3的水泥___________、___________，按设计图采用1：1水泥砂浆固定_________，再用10～15mm厚1：1.5～1：2.5水泥白石子浆抹面，___________约一周后用磨石机磨光，最后用__________清洗，__________保护。
6.14 水泥制品块和基层连接方式有两种：当块体__________且__________时，常在板下干铺一层20～40mm厚的_________，校正后用__________嵌填板缝，该做法简单、造价低，便于维修，但不易___________；当预制块_________且_________时，则采用12～20mm厚1：3__________作结合层，之后用1：1水泥砂浆_________，此法坚实、平整。
6.15 软质聚氯乙烯塑料地毡的施工是在______________后按照设计弹线，在塑料板底涂满______________1～2遍之后进行铺贴。地面的拼接方法是先切割成___________，然后用三角形塑料焊条、电热焊枪焊接。
6.16 木地面按照构造分为_______式、_______式和________式三种。楼层木地面在构造上，分为__________硬木楼地面和_________硬木楼地面，均属于________式。
6.17 顶棚的目的是为了保证房间________、________、________和装饰效果，按其构造方式分为__________和_________两种。
6.18 吊筋连接龙骨和楼板或屋面板，把龙骨和面板的重量传递给承重结构层。与承重结构层的固定方法有：____________锚固、____________锚固、_____________锚固和__________锚固。
6-19 阳台按照其与外墙的相对位置分为____________、____________和____________。
6-20 未封闭阳台为室外构件，需做排水措施。阳台地面一般_____________室内30mm以上，以防止雨水倒灌；同时，阳台地面向排水口做____________的坡。阳台排水有____________和___________两种。
6-21 钢筋混凝土雨篷较时由___________、___________、____________组成，构造与楼板相同；较小时做成___________构件，由雨篷梁和板组成。
6.22 简述楼地面的设计要求有哪些。
__________________________________________________________________________
__________________________________________________________________________。
6.23 简述预制板的板缝构造要求。
__________________________________________________________________________
_________________________________________________________________________。
6.24 水磨石地面分格的作用是什么？
_________________________________________________________________________
_________________________________________________________________________。
6.25 悬吊式顶棚应满足什么要求？
________________________________________________________________________
_________________________________________________________________________。
6.26 标出图B-17中水泥砂浆地面的构造做法，并标出踢脚高度。
6.27 写出图B-18中大理石地面的构造做法。

6.28 图B-19为空心板和承重墙的关系图，找出图中的错误并进行修改。

思考与练习7

7.1 楼梯一般由__________、__________、___________三部分组成。
7.2 楼梯的坡度应控制在_________°至_________°之间。
7.3 楼梯平台深度不应小于楼梯__________。
7.4 通常确定楼梯段宽度的因素是该楼的（ ）。
A．使用要求 B．家具尺寸 C．人流数 D．楼层高度
7.5 确定楼梯坡度应根据（ ）。
A．使用性质和层高 B．使用性质和要求
C．楼梯间进深和层高 D．楼梯间进深和使用性质
7.6 在楼梯形式中，不宜用于疏散楼梯的是（ ）。
A．直跑楼梯 B．两跑楼梯 C．剪刀楼梯 D．螺旋形楼梯
7.7 小学的楼梯栏杆应采用不易攀登的构造，垂直杆件间的净距不应大于（ ）mm。
A．100 B．110 C．150 D．300
7.8 下面有关台阶方面的描述哪个是不正确的（ ）。
A．室内外台阶踏步宽度不宜小于300mm
B．踏步高度不宜大于150mm
C．室外台阶踏步数不应少于3级
D．室内台阶踏步数不应少于2级
7.9 钢筋混凝土楼梯的结构形式有_______和_______。
7.10 不增加梯段长度的情况下，为了增加踏步面的宽度，常用的方法是
____________________________。
7.11 楼梯踏步高度成人以__________左右较适宜，踏步宽度以___________左右为宜，
不应窄于_________；踏步出挑一般为____________。
7.12 电梯由__________、__________和_________三部分组成。
7.13 [拓展题]请查阅相关资料确定：电梯根据用途的不同可以分为乘客电梯、
__________、病床电梯、__________、载货电梯、_________。
7.14 根据自动扶梯在建筑中的位置及建筑平面布局，自动扶梯的布置形式主要有
_______________、______________两种。
7.15 轮椅坡道的宽度不应小于_________m。
7.16 为了满足使用要求，台阶顶部平台的宽度应大于所连通的门洞口宽度，一般至少
每边宽出__________mm。室外台阶顶部平台的深度不应小于_________m。
7.17 标出图B-20中现浇钢筋混凝土板式楼梯的构造组成。
7.18 标出图B-21中现浇钢筋混凝土梁板式楼梯的构造组成。

7.19 填出图B-22中楼梯底层及标准层平面图（楼梯形式为双跑平行楼梯）。

思考与练习8

8.1 屋顶是房屋的重要组成部分，其主要作用有_____________、_____________
和_________________。
8.2 屋顶的类型按外形和坡度分为___________、___________、___________。
8.3 屋顶坡度的表示方法有___________、___________、__________。
8.4 影响屋顶坡度的主要因素有_______________、屋顶结构形式、地理气候条件、
___________及_________要求等方面。
8.5 [判断题]一般情况下，屋面防水材料单块面积越小，所要求的屋面排水坡度越大。
（ ）
8.6 [拓展题]请查阅相关资料确定：下面柔性防水屋面坡度设置合理的一项是（ ）。
A．3％ B．1％ C．1：3 D．25°
8.7 屋顶是建筑物最上面起维护和承重作用的构件，屋顶构造设计的核心是（ ）。
A．承重 B．保温隔热 C．防水和排水 D．隔声和防火
8.8 简述屋顶设计应满足哪些要求。
___________________________________________________________________________
___________________________________________________________________________。
8.9 平屋面的坡度主要由_____________和-_____________形成。
8.10 平屋顶采用卷材或混凝土防水时，若为不上人屋面，一般采用____________的
坡度，常用坡度为______________；若为上人屋面，则做1﹪～2﹪的坡度。
8.11 屋面排水方式分__________________和___________________两大类。
8.12 下列哪种建筑的屋面应采用有组织排水方式（ ）。
A．高度较低的简单建筑 B．积灰多的屋面
C．有腐蚀介质的屋面 D．降雨量较大地区的屋面
8.13 屋面排水区一般按每个雨水口（管径100mm）排除（ ）m2屋面（水
平投影）的雨水来划分。
A．100～200 B．150～200 C．70～140 D．200～250
8.14 平屋顶防水主要有铺贴卷材类_____________和整浇混凝土____________两类。
8.15 柔性防水屋面是_____________________________________________的屋面。
8.16 下面平屋顶卷材防水屋面油毡铺贴方法正确的是（ ）。
A．油毡平行于屋脊时，从檐口到屋脊方向铺设
B．油毡平行于屋脊时，从屋脊到檐口方向铺设
C．油毡铺设时，应顺常年主导风向铺设
D．油毡接头处，短边搭接应不小于70mm
8.17 屋面防水中泛水高度最小值为（ ）mm。
A．150 B．200 C．250 D．300
8.18 刚性防水屋面主要指_________________________________屋面防水构造方法。
8.19 提高刚性防水屋面防水性能的措施有_________________、提高混凝土的防水性
能、__________________、__________________。
8.20 刚性屋面的浮筑屋可用的材料为（ ）。
A．水泥砂浆 B．石灰砂浆 C．细石混凝土 D．防水砂浆
8.21 屋面分仓缝处常用的密封材料为（ ）。
A．水泥砂浆 B．油膏 C．细石混凝土 D．防水砂浆
8.22 平屋顶的保温材料常用的有三类。即________________________________、
_____________________、____________________。
8.23 简述平屋顶的隔热措施。
__________________________________________________________________________
___________________________________________________________________________。
8.24 坡屋顶的承重结构主要由_________、________、_________或屋架等组成。
8.25 坡屋顶的承重方式主要有以下两类，即_________________________________
和_________________。
8.26 顺水条是截面为（20～30）mm×6mm的木条，沿坡度方向钉在望板上，间距为
_______mm，其主要作用是____________，因其顺水方向故俗称“顺水压毡条”。
8.27 小青瓦要求屋面坡度不小于____________。小青瓦有盖瓦、底瓦、滴水瓦之分，
一般应__________________。
8.28 下列不是斜屋顶优点的一项是（ ）。
A．防水、排水好 B．建筑造型丰富
C．增加建筑的使用面积 D．构造简单，施工方便
8.29 在图B-23中标出上人有保温层的柔性防水屋面构造作法。
8.30 在图B-24中标出不上人无保温层的柔性防水屋面构造作法。

思考与练习9

9.1 木门窗的安装方法有__________和__________两种。
9.2 门的主要作用是（ ）。
A．交通联系 B．采光通风 C．隔声 D．保温
9.3 在图B-25木门框构造示意图中，A为______________，B为_____________。

9.4 塑钢门窗有哪些优点？其构造如何？
_________________________________________________________________________
__________________________________________________________________________。
9.5 木门窗有哪些优点？其构造如何？
________________________________________________________________________
_________________________________________________________________________。
9.6 铝合金门窗有哪些优点？其构造如何？
_______________________________________________________________________
________________________________________________________________________。
9.7 建筑中遮阳措施有哪些？
_________________________________________________________________________
_________________________________________________________________________。
9.8 建筑中遮阳板布置有哪些类型？
_________________________________________________________________________
_________________________________________________________________________。
9.9 指出图B-26平开木窗剖面图中各部位的名称。
________________________________________________________________________
_________________________________________________________________________。
9.10 补绘悬挑式外窗台构造图（图B-26），并标出尺寸和排水坡度。

思考与练习10

10.1 屋顶节能的意义有哪些？
_______________________________________________________________________
_______________________________________________________________________。
10.2 屋顶节能构造措施包括_____________________和____________________。
10.3 常见的屋顶保温构造措施有____________________和___________________。
10.4 常见的屋顶隔热构造措施有________、________、_________。
10.5 倒铺法保温屋面是将___________做在___________之上的构造做法。
10.6 对
