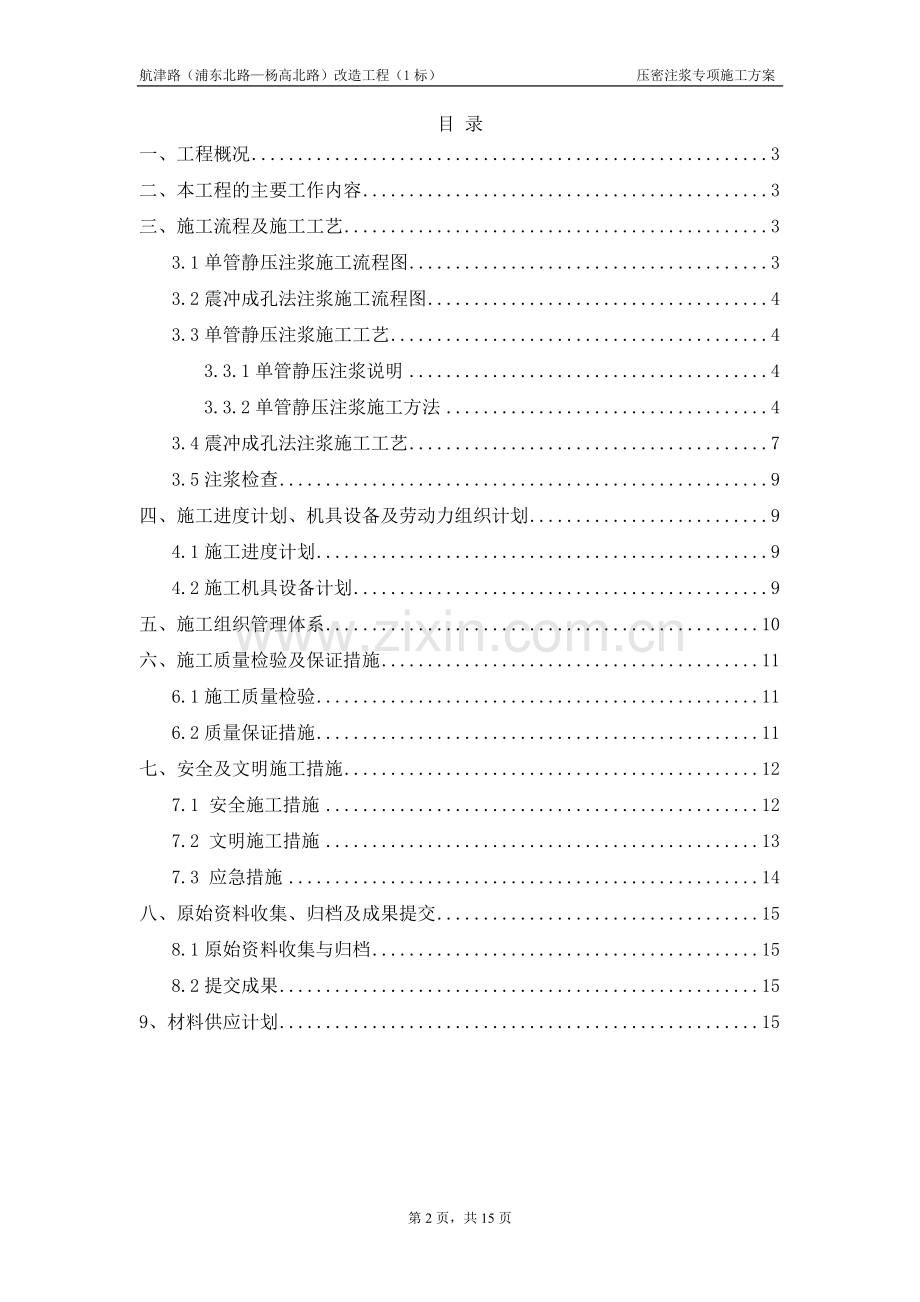

航津路（浦东北路杨高北路）改造工程（1标） 压密注浆专项施工方案航津路（浦东北路杨高北路）改造工程（1标）管壁、管底及窨井底压密注浆专项施工方案上海浦东东道园综合养护有限公司2010年8月目 录一、工程概况3二、本工程的主要工作内容3三、施工流程及施工工艺33.1单管静压注浆施工流程图33.2震冲成孔法注浆施工流程图43.3单管静压注浆施工工艺43.3.1单管静压注浆说明43.3.2单管静压注浆施工方法43.4震冲成孔法注浆施工工艺73.5注浆检查9四、施工进度计划、机具设备及劳动力组织计划94.1施工进度计划94.2施工机具设备计划9五、施工组织管理体系10六、施工质量检验及保证措施116.1施工质量检验116.2质量保证措施11七、安全及文明施工措施127.1 安全施工措施127.2 文明施工措施137.3 应急措施14八、原始资料收集、归档及成果提交158.1原始资料收集与归档158.2提交成果159、材料供应计划15一、工程概况浦东新区航津路位于浦东外高桥地区，由于交通流量大，通行的多为集装箱卡车，因此该路段道路损毁严重，地面出现大面积不均匀沉降。航津路（浦东北路富特北路）范围由于污水管道管材接口差、地面沉降等原因，造成部分管段接口严重渗漏。经浦东新区公路管理署组织人员探查，发现凡路面发生塌陷及大面积沉降路段，其基础下的1650污水管均已不同程度毁坏，接缝处有拉开、错位、位移现象，管道围土从管接缝中流入管道，造成管道上方土体松动，引起路面基础破坏，形成路面不均匀沉降及塌陷。另外，由于水土的大量流失，绝大部分污水窨井都有下沉、破裂、漏水现象，特别是倒虹管二侧的窨井尤为严重。因此需对航津路现有污水管道进行修复。二、本工程的主要工作内容航津路污水管道修复土体加固主要采用压密注浆，压密注浆原理是通过注浆管将浆液均匀的注入地层中，浆液以填充、渗透和挤密等方式，赶走土颗粒间或岩土裂隙中的水份和空气后占据其位置，经人工控制一定时间后，浆液将原来松散的土粒或裂隙胶结成一个整体。本工程土体加固内容包括对污水管的管壁周围各2m（包括管道正上方和管道正下方），深度至管底3m进行单液分层注浆；在已建窨井井底四周延伸2m绕井底一周范围内，深度至已建窨井井底2.5m，采用双液分层注浆。根据工程实际情况，管壁周围及其正上方采用单管静压注浆，管底及窨井底采用振冲成孔法注浆。三、施工流程及施工工艺定位放线引孔下注浆管封孔注浆材料进场材料检验制备浆液 拔管重复至设计标高3.1单管静压注浆施工流程图3.2震冲成孔法注浆施工流程图定位放线机械造孔连接系统线路开始注浆上提钻杆材料进场材料检验制备浆液 再注浆再提钻杆再注浆注浆结束3.3单管静压注浆施工工艺3.3.1单管静压注浆说明1、管壁及管上方均采用采用单管静压注浆进行加固处理，管壁注浆深度范围7.0m，管上方注浆范围为2.4m。具体布置见施工布置图。单管静压注浆的压力宜采用低压渗透，注浆速度与注浆压力取值应以地表面冒浆为控制原则。注浆过程中有地下水冒出地面时，需在周围设置排水沟，安排人员用潜水泵排出施工场地；待浆液冒出后，须停止一小段时间后在注浆。2、压密注浆将全部展开施工，注浆先施工四周一圈，待水泥浆达到一定强度后再施工内排，内排施工压浆时采用跳压法施工（跳孔12个间隔的顺序方式进行施工）。3、施工过程中应做好详细施工记录，并进行地面变形测量监控；施工结束后，请提供有关施工报告给设计单位。压密注浆施工需加强施工质量管理。若遇特殊情况，须及时与设计单位联系研究处理。3.3.2单管静压注浆施工方法管道两侧及管顶以上压密注浆加固时，依据注浆浆液扩散半径0.75m的理论参数，以管壁外0.8m为布内排孔轴线，外排孔轴线距内排孔轴线1m，平面布孔呈品字型，孔距为1.2m，孔径50mm，沉降区域地基压密注浆加固时，采用满堂布孔工艺进行加固，呈梅花型布孔。注浆深度自管底以下3m至管顶上4m，注浆时先外排后内排，每0.5m为一注浆段，逐节提拔，注浆压力控制在0.30.5MPa，流量10-12L/min，注浆量每段80-100L，每孔注浆量为1200-1400L。注浆时根据注浆压力及跟踪测量数据进行调控，保证两侧土体填充均匀(见下图)。1、三通一平 本工作包括施工场内清理保护工作在施工单位进场施工前完成。 2、定位放样 压密注浆施工单位，根据业主提供的1650污水管道轴线测量放孔，施工单位进行复核验收。 3、沉管 3.1压浆管分段长度设为1.50m，注浆管径为50mm，管口与压浆泵连接采用高压胶管连接。 3.2用振动沉管器在预先埋设好孔位中，将带活络堵头的压浆管振动至设计标高。若遇地下障碍物，需报三方，会同研究后采取处理措施。 4、制备浆液 按照设计浆液配合比，制备浆液待用，浆液按设计要求采用42.5级普通硅酸盐水泥。水泥浆设计的水灰比为0.5，按比例配制。 5、压浆 首先在压浆管上装好球阀，球阀呈工作状态。然后将注浆管预拔500mm，再开启浆压泵进行吸收、输浆。通过高压管将浆液压入注浆管内，此时应配合调节注浆压力、流量，以便浆液顺利压入土体内。在每一压浆段内灌入一定预估的浆量后，应停止压浆，关闭球阀。接着压其它注浆点。待其浆液稳定（一般20分钟）后，再把注浆管提起500mm。再压浆，稳定，拔管至设计标高。 压浆时应注意是否冒浆，一旦发现冒浆，应立即停止压浆，待稳定一下，水泥浆初凝后方可再次压浆。 6、拔管 每一单孔灌浆后，应将注浆管先提起500mm，稍待片刻后再压浆。最后拔管前，应在注浆的同时，关闭注浆管上球管阀，然后拔出注浆管。（四）施工技术措施 1、工程定位放先应严格遵循图纸尺寸，并经过有关单位复核后方可施工。 2、注浆管间距，应根据图纸设计要求，严格控制。 3、预埋注浆管应附合要求，应保持管道不要堵塞。 4、沉管深度、注浆量、注浆压力、范围、浆液配合比应根据图纸和设计要求派专人负责控制，并如实、准确地做好记录。 5、注浆开始前应充分做好准备工作，包括机械器具、仪表、管路、注浆材料的检验。 6、注浆一经开始即应连续进行，力求避免中断。 7、注浆应采用帷幕法施工，即先压外围，再压内排。 8、注浆施工应间隔跳打，以免造成串浆，起管时应交叉起管高度，以保证压浆的均匀扩散和挤压。 9、注浆材料应符合设计要求和有关规定。 10、注浆用水可用自来水、河水及其它清洁水，不得采用工业废水。 11、每次拔管高度应控制在50厘米左右，深部取最大值，浅部取最小值。 12、沉管时的垂直度偏差为1%。 13、为使注浆浆液均匀、稳定，搅拌时应快速搅拌，进入贮浆桶时，还应不断慢速搅拌。3.4震冲成孔法注浆施工工艺管底及窨井底采用震冲成孔法注浆施工，震冲注浆工法应用振动钻机造孔，并直接利用钻杆注浆，由于是无水钻进，减少了对土体的扰动，钻杆和土体密实接触，确保在固定层位注浆，注浆段高可调，使浆液扩散均匀。根据上海市标准地基处理技术规范，本工程中注浆施工采用震冲分层注浆的施工方法进行，其抽条加固区施工技术参数采用如下：排距：0.8-1.2米孔距：0.8-1.2米注浆压力：0.2-0.5 MPa注浆段高：0.3-0.5米注浆泵排量：15-20升/分每立方土体注入量：160-200升，加固体总注浆量采用下式计算： Q=An其中：Q注浆总量A注浆有效范围N土的孔隙率（%）通过实际获得的充填率（%）浆液比重：1.42-1.45（纯水泥浆比重1.49）注浆材料注浆材料为：42.5#普通硅酸盐水泥水灰比：0.550.60每立方浆液含有：水泥：710Kg 粉煤灰：240Kg配比在施工中根据实际情况进行适当调整。本工程对1650污水管管底土体加固采用双液分层压密注浆，以管底中心线为布孔轴线，孔距1m，孔位距管缝0.5m，钻孔直径50mm，孔深3m（窨井底处孔深2.5米），注浆深度为管底以下3m，每0.5m为一注浆段，浆液按设计要求采用42.5级普通硅酸盐水泥、粉煤灰和水玻璃混合液（水玻璃模数为3.03.3）配制，每段注浆量80100L，每孔注浆量700L，注浆压力控制在0.3MPa，流量810L/min。邻孔注浆间隔不宜大于24h，以免浆液凝固。注浆时应根据压力和注浆速度及时调整注浆量，在没有压力或较小压力情况下，可适当增加注浆量；压力过高或发生冒浆时，应当立刻停注，待查明原因后方可继续注浆。跟踪测量是指导管内注浆的重要手段，测点布置在距管口200管底中心线位置上，基准点可设于对应井壁下端。注浆开始即开始测量，当发现管道抬升超出原标高，也应立即停止注浆。每孔注浆结束后应及时用快速水泥封堵孔口，予以抹平(见下图)。3.5注浆检查用静力触探法对加固土体进行28天后的强度检查，抽条加固区的强度应不低于1.0-1.2MPa,检测点按随机方式抽检，检查孔数量依据检查规范，按2取点。四、施工进度计划、机具设备及劳动力组织计划 4.1施工进度计划 预计现场施工时间为60天。4.2施工机具设备计划序号机械名称数量单位功 率备 注1沉管机2套1.5kw/台随着式平板振动，沉管用2搅拌桶2套3.5kw/台0.2立方米搅拌桶，制备浆液用3压浆泵2套5kw/台4压浆管200米5球阀20只用于封浆6铸铁头20只沉管7输浆管200米输送浆液8经纬仪1架定位放线9水准仪1台测设高程控制标高10卷尺2把放样用11灌浆自动记录仪1台记录灌浆量12矿山用手提冲击钻2台管底及窨井底开孔用13低压照明设备8套井底及管内施工所用14泥浆泵3台五、施工组织管理体系项目工程师 罗 易 项目经理 顾黎强资料员材料员文明施工员安全员施工员质量员计划统计员 1、项目经理：负责本工程的总体管理，接受公司及上级公司的行政指令，接受甲方及监理部门的业务指令，并贯彻落实到有关人员（部门）具体操作，对工程的进度、质量、安全、文明施工的总体决策，对安排人力、物力、财力的检查与调整，对部门及班组工作的安排与协调，以确保工程按期、保质完成。2、项目工程师：负责工程技术工作，编制施工方案，对较复杂的施工项目需编报施工流程、工程项目操作程序、编制进度计划，并负责落实技术交底工作，解决技术问题、质量要求方面操作的可行性，及时同业主、设计方、监理方联系设计变更、技术核定工作，填制报批业务联系单。3、施工员：测量放样，按批准的施工组织设计中的有关项目工序进行施工管理，按制定的施工工艺要求组织施工。组织进行项目自检，填制自检表格交班组长签证，办好下道工序施工的准备工作。对出现的质量问题及时上报，按审批后的措施整改施工。对不合格的施工人员建议停用或调动。4、质量员：根据上海市建筑工程施工有关规程进行项目各工序的质量管理，负责测放的复核。落实好现场的测试工作，搜集各种资料，落实做好内业资料，对各工序进行质检，合格后报监理部门认可签证后方可进行下道工序的施工。质量员有权对工程项目中的施工内容实行一票否决制。在施工前做好质量标准交底工作。5、文明施工员、安全员：严格按照上海市建筑安装现行安全生产操作规程及文明施工的要求，向各施工班组作好安全交底工作，及时检查各班组的执行情况，作好安全资料。6、材料员：根据工程进度及项目经理的要求，及时联系安排落实材料的进场。应经常并及时向项目经理汇报市场信息，在项目经理同意的情况下积极采购、组织运送。对所经办的材料均应有质保单，负责对钢材、水泥、砖、砂进行送检复试。7、资料员：根据工程竣工资料收集、编制实施细则及有关部门下发的要求对本工程的资料进行收集汇编。8、计划统计员：积极参加图纸会审及交底会议，认真编制施工图预算，搞好工料分析。认真编制生产施工计划，随时掌握工程进展情况，精确编制施工计划、工料计划。深入现场掌握工程进展情况，正确做好统计工作，督促有关部门按合同办理工程变更手续，测定新工艺的耗工耗料数据，积累竣工决算资料及时做好竣工决算工作。六、施工质量检验及保证措施6.1施工质量检验 根据设计和规范要求，地基处理后，请检测部门进行堆载试验和其他检测试验。施工完成后，必须进行一个星期的养护后才能进行检测。6.2质量保证措施 1、加强施工技术管理，加强施工质量监督。 2、按照甲方提供的测量控制点以及红线进行复核，确认后放孔位。 3、注浆使用的注浆液必须严格按照配合比拌制，搅拌时间，浆液质量，注浆时控制注浆压力和注浆量。 4、注浆管拔出后，必须加以清洗，以保证下次注浆时管道通畅。 5、在第一次压浆完成后，可以自行进行检测，如不能满足要求，须进行二次注浆。6、材料严格控制质量标准，检查复核质量保证资料，对于严重嫌疑材料，坚持进行必要的实验测试。做到工艺检查，设备检查，施工操作检查，建立严格验收把关制度。7、施工现场设专职质量检查人员，检查复核桩机，机架的走位，钻孔的深度，检查水泥浆液的搅拌操作规范、水灰比。8、为保持工作连续性，严禁钻管下钻提升中途进行换岗接班，建立交接班文字记录制度。接班人必须搞清上一班施工的每一个参数。七、安全及文明施工措施7.1 安全施工措施1) 牢固树立“安全为生产，生产必须安全”的思想，落实各级安全责任制，充分发挥专职安全员与班组安全员的作用，建立一个有层次的负责的安全管理监督网。2) 建立健全工地安全生产管理制度。每天上岗前进行安全讲话，每星期进行一次安全活动，每月进行一次安全大检查，发现问题及时整改。经常进行安全生产教育，做到工人入场必须进行入场教育和岗位教育。3) 施工过程中派专职安全员进行安全监督和检查。特殊工种必须进行相应的安全教育和技术训练，经考核合格后，方可上岗操作。工人作业时，必须戴手套、穿工作服、工作鞋，严禁穿拖鞋、凉鞋和赤脚。4) 污水管封堵邀请有资质和经验的专业潜水员进行，管道清淤前确保检测管内硫化氢含量符合要求，并用大功率吹风机和抽风机进行不间断通风，施工过程中委派专人定期检测管内有毒气体含量。所有下井人员严禁单独作业，井上必须安排指挥人员，并时刻注意井下人员动静，遇有危险，及时汇报并安排人员施救。5) 施工作业的井口设置安全隔离措施，挂好安全警告牌，夜间须点红灯，不得随便拆除各种安全标志及安全装置。6) 井下作业要谨慎，井下工具必须放置有序，向井下吊放工具时，要给下面打招呼，向上提吊污泥物是，井上作业人员提吊要稳、要慢，提吊或放下过程中，井下作业人员应站在安全位置。 7) 所有的电动设备，必须设有各自的控制开关，开关的容量规格与设备的容量相适应。并必须有可行有效的安全接地、接零，有良好的绝缘。手持电动工具有漏电保护装置。各类电动设备实行定人、定机、定岗位管理。8) 各种机械设备工作前要检查线路、传动、润滑、钢丝绳、电机接地及各种保护装置是否完好、正常，并进行空载运行达到正常后方可工作。工作中应经常检查机械运转情况，严禁带病动作，工作完毕后，一定要切断电源，清理好现场。9) 开动机械时，要高度集中思想，不准与他人说笑。人离机停，切断电源，对各种机械必须做到“四勤”，即：勤检查、勤加油、勤保养、勤维修，不准机械超负荷使用，发现违章，机械操作工有权拒绝操作。10) 使用振动机械应先检查电源线路是否良好，机械运转是否正常，机械移动时，不能硬拉电线，更不能在钢筋和其它锐物上拖拉，防止割破拉断电线造成触电伤亡事故，使用单相手提式振动机时,必须戴好绝缘手套，以防触电伤人。7.2 文明施工措施1) 严格执行上海市人民政府发布的上海市建设工程文明施工管理暂行规定。2) 施工现场道路畅通、工地沿线单位与居民的出入通道畅通。3）施工现场材料堆放整齐，生活设施清洁，周边环境美化、文明。4）施工现场采取有效控制噪音、扬尘、积水措施。5）本工程施工，按工程进度进行分段设置围栏，施工区域与非施工区域严格分隔。施工区域或危险区域设置醒目的警示标志，并采取安全保护措施。6) 转运污泥及冲洗路面时，不要把污泥、污水溅到行人身上或车辆上面，如果因为不小心发生这样的情况，要主动跟人赔礼道歉，树立企业的良好形象。7) 建筑材料在固定场地整齐堆放，施工现场道路畅通，场地平整，无大面积积水。8) 确保防汛设施和地下管线的畅通、安全，降低施工过程中产生的噪声，防止施工中产生的废弃物、杂物飘散，减少施工对市容、绿化和环境的不良影响。9) 施工人员按照工地文明施工的要求进行作业。施工中产生的泥浆和浑浊废物未经沉淀不得排放；施工中产生的各类垃圾应堆置在规定的地点，不得倒入河道和居民生活垃圾容器，施工中不得随意抛掷建筑材料、残土、旧料和其它杂物。10) 泥浆和污泥运输的车辆，采取有效措施，防止泥浆和污泥洒落或流溢，保证行驶途中不污染道路和环境。对施工车辆和施工区域出入口注意清扫，避免泥浆带出工地。11) 工程的主要出入口设置工程概况牌及工地总平面图。12) 采取有效措施，确保沿线单位、居民的出入口道路畅通，并召开交通配合会议，落实好施工期间的交通配合措施。13) 工地内设置醒目的环境、卫生宣传标牌和责任区包干图。按照卫生标准和环境卫生作业要求设置相应的厕所和生活垃圾容器，并落实专人管理，按规定时间清除。按照卫生、通风和照明要求，设置茶亭、更衣室和其他必须的职工生活设施，并建立定期清扫制度，食堂应符合上海市职工食堂管理的有关规定，落实各项除四害措施，控制四害孳生。14) 地下管线保护措施：认真核实各类地下管线的位置、数量、口径、深度和接头形式等，必要时开挖样洞进行核实，对各类的架空线的杆位、高度（地面至架空线的净高）、电压情况也需认真核实。开工前，在业主的支持下召开地下公用管线单位的配合会议，落实好有关管线的搬迁或加固，现场监护等事宜，在施工过程中，根据实际情况加以保护等措施。7.3 应急措施1) 有毒气体防护通过安全交底从思想上加深对有毒气体危害的认识，培养操作人员的警惕意识。污水管封堵邀请有资质和经验的专业潜水员进行，管道清淤前确保检测管内硫化氢含量符合要求，施工前和施工期间用大功率吹风机和抽风机进行不间断通风，施工过程中委派专人定期检测管内有毒气体含量。所有下井人员严禁单独作业，井上安排指挥人员，并时刻注意井下人员动静，遇有危险，及时汇报并组织人员施救。2) 高空作业防护因窨井底距地面深度大于2米，井下作业属高空作业。施工过程中除保证井口良好的通风条件下还应对作业井口进行围护并挂好安全警示牌，设置稳固方便的扶梯便于操作人员上下。井下工具必须放置有序，向井下吊放工具时，要给下面打招呼，向上提吊污泥物是，井上作业人员提吊要稳、要慢，提吊或放下过程中，井下作业人员应站在安全位置。 3) 井下用电安全 井下照明采用24V的安全电压。井下尽量少进入用电设备，移动电箱等开关箱一律放置在井外，必须下井使用的用电设备一律经检查合格，保证绝缘良好，设置好保护接地后再下井使用。延伸到井下的电缆配线必须穿管敷设，管口应密封。操作人员带好绝缘手套，用电设备在使用过程中注意防止井下污水进入。八、原始资料收集、归档及成果提交8.1原始资料收集与归档 8.1.1、原始资料包括工程承包合同，施工设计和各类施工记录、图表、图纸、文字说明、技术交底资料、测量放点记录、设计变更单、材料检验报告单、施工平面图、质量检验记录以及事故处理有关文件等。 8.1.2、原始记录的检查是衡量工程质量好坏的重要依据。因此，记录要完整、认真，深度记录误差小于5厘米。8.1.3、工程结束后，应对原始资料进行清点归档，送有关部门立卷归档。8.2提交成果 8.2.1、竣工报告书 8.2.2、注浆孔位竣工平面图 8.2.3、各注浆孔竣工原始记录表9、材料供应计划压密注浆主要材料用量计划材料名称规格数量备注水泥42.5级根据现场实际压浆量(袋装)分批进场粉煤灰根据现场实际压浆量(袋装)分批进场注浆管硬质塑料管50mm约400m一次进场注浆管（镀锌管）50mm50m(分段1.5m和0.5m)一次进场水玻璃暂定4500kg二次进场第15页，共15页
