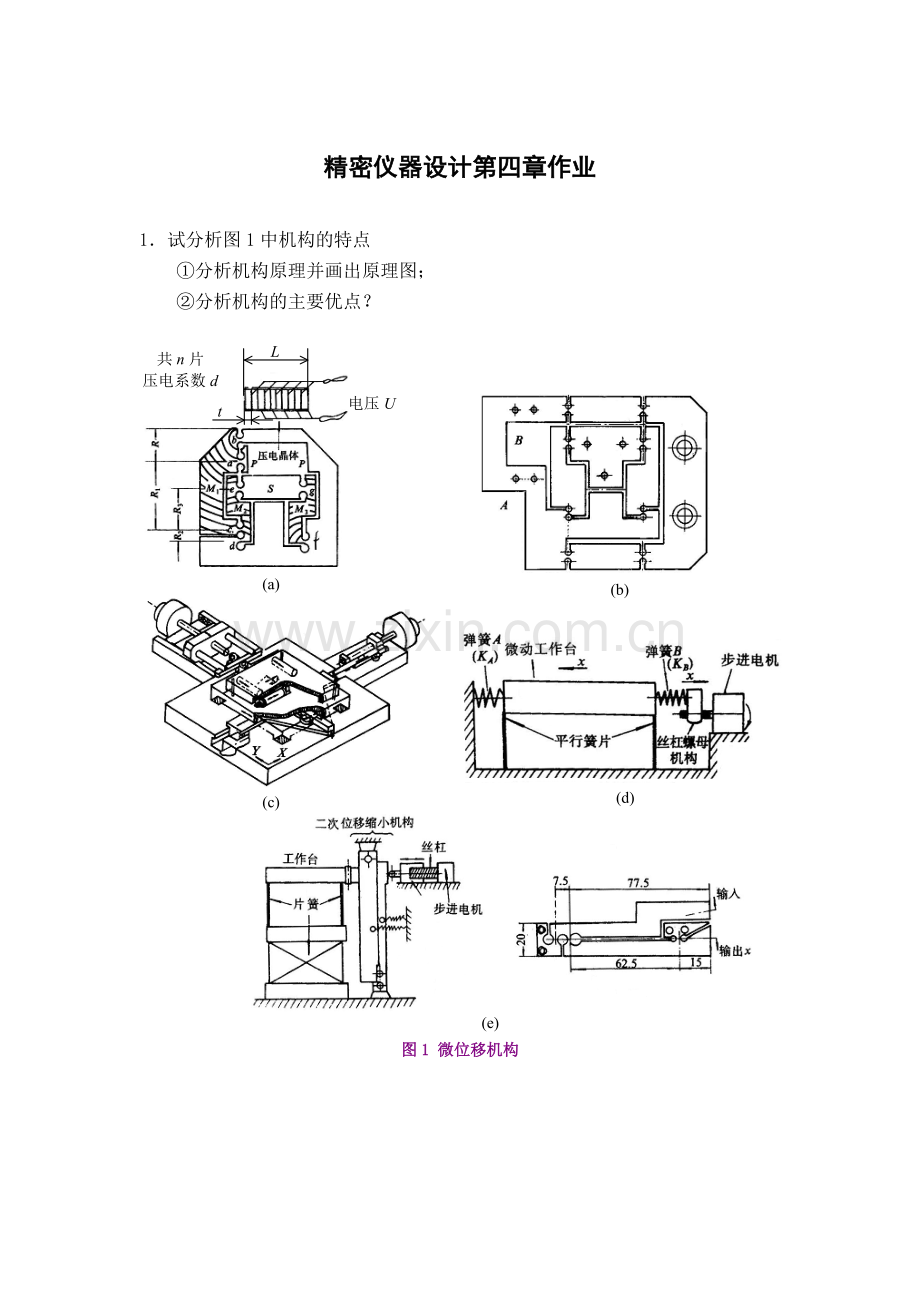

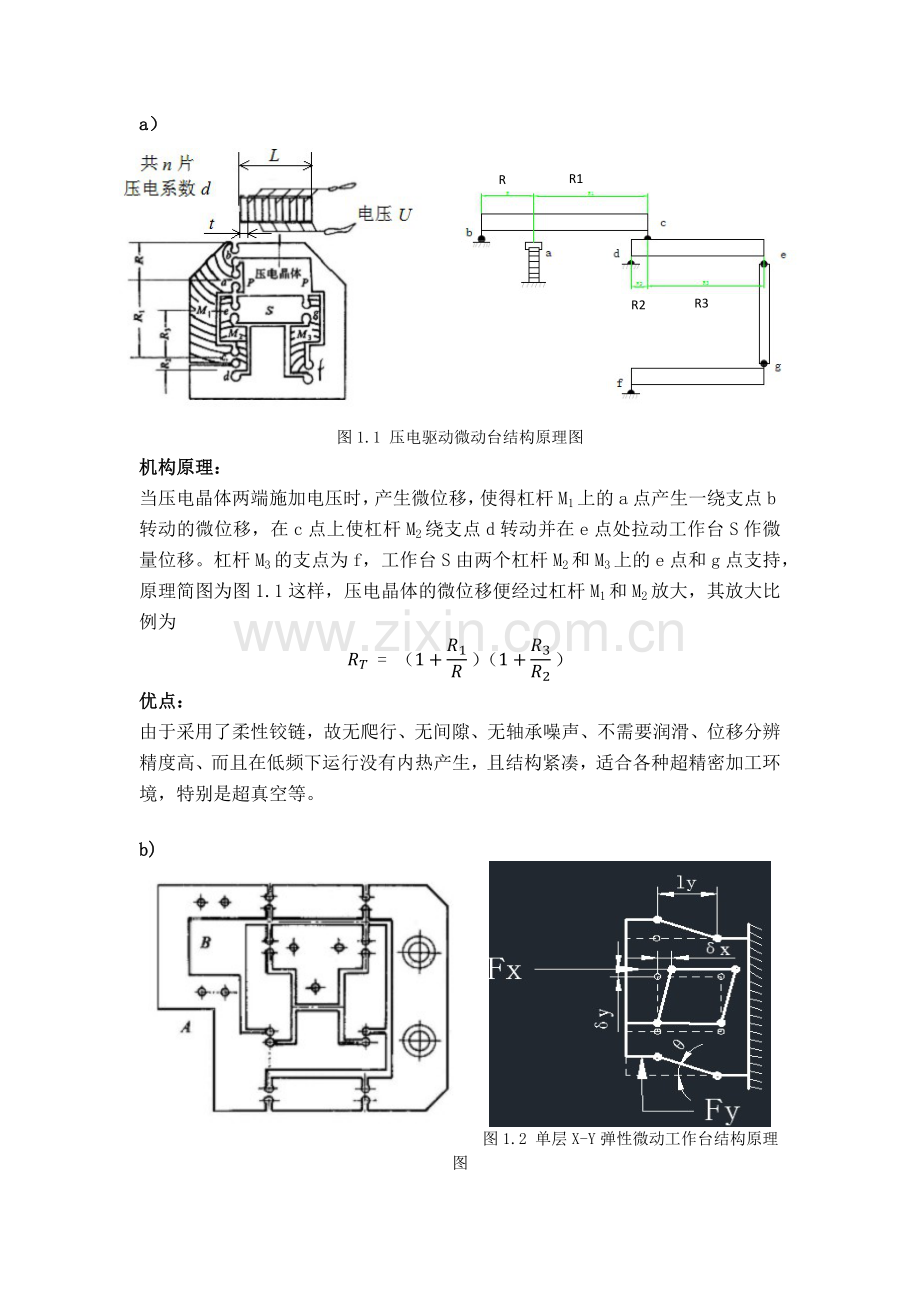

精密仪器设计第四章作业 1.试分析图1中机构的特点 ①分析机构原理并画出原理图; ②分析机构的主要优点? 图1 微位移机构 a) R R1 R2 R3 图1.1 压电驱动微动台结构原理图 机构原理: 当压电晶体两端施加电压时,产生微位移,使得杠杆M1上的a点产生一绕支点b转动的微位移,在c点上使杠杆M2绕支点d转动并在e点处拉动工作台S作微量位移。杠杆M3的支点为f,工作台S由两个杠杆M2和M3上的e点和g点支持,原理简图为图1.1这样,压电晶体的微位移便经过杠杆M1和M2放大,其放大比例为 RT=(1+R1R)(1+R3R2) 优点: 由于采用了柔性铰链,故无爬行、无间隙、无轴承噪声、不需要润滑、位移分辨精度高、而且在低频下运行没有内热产生,且结构紧凑,适合各种超精密加工环境,特别是超真空等。 b) 图1.2 单层X-Y弹性微动工作台结构原理图 机构原理: 它的原理简图见图1.2,他可简化为两个分别进行x、y向运动的平行四连杆机构。在工作台A、B两处安装两个电致伸缩微位移器,当在微位移器上施加电压时,由于四连杆受力而变形,获得两个方向的微位移δx和δy。 优点: 与(a)机构有相同的优点,而且可以在单层上实现两个方向的微动。 c) 图1.3 三自由度微动工作台 工作原理: 原理简图如图1.3所示,整个微动工作台面由4个两端带有柔性铰链的柔性杠支撑,由3个筒状压电晶体驱动,压电器件安装在两端带有柔性铰链的支架上,支架分别固定在粗动台和微动台上,只要控制3个压电器件上的外加电压,便可得到∆x,∆y=∆y1+∆y22,∆θ≈∆y1-∆y2L等3个微动自由度。 主要优点与(a)相同 d) X Xi 图1.4 弹性缩小微动台原理图 工作原理: 若弹簧A、B的刚度分别为KA、KB,输入位移为Xi,则微动台的位移X为 x=xiKAKA+KB 如果KB≫KA,则工作台的位移x相对于输入位移xi就被大大地缩小了。 优点:结构简单 e) 图1.5 微动机构原理图 工作原理: 如图1.5所示,用了1/50缩小率的两极杠杆机构,缩小率可有如下公式计算得 ∝=y2y1y4y3 应用此公式,可计算出(e)中第二个图中的缩小率为 ∝7.577.5+7.5×1562.5=147 优点:能通改变杠杆的级数来改变位移的缩小比,结构简单。 2. 一个叠层体电致伸缩微位移器(如图2所示),由n片厚度为t的PZT:La组成,电致伸缩系数为M,求这个微位移器所产生的总位移量D,并画出特性曲线。 已知:n=65;t=0.3mm;M=5.5×10-16m2/V2;V=300伏。 (提示:电致伸缩微位移器结构:机械串联,电压并联) 图2 电致伸缩微位移器 答: 由于s=∆tt,D=n∆t=nst,又由于 s=ME2,E=Vt,得 D=nMV2t=10.725μm 特性曲线如下: 图2.1 电致伸缩位移器的特性曲线 3.细绳索悬吊式电磁控制微动工作台如图3所示,其中: 初始最大间隙dmax=5×10-3m;悬吊金属丝长度L=4×10-1m;空气导磁率µ0=0.62×10-6H/m;N=80圈;I=2安;磁极截面积S取(5×10-3)×(5×10-3)m2;弹簧为圆柱形螺旋弹簧,弹簧系数α=(2.83×102)kg/m。 试求:微动工作台的位移量。 图3 电磁驱动原理 答: 由电磁铁的吸引力等于弹簧的拉力 B2S2μ=α∆dg B≈NIμ0dmax 得 ∆d=Sμ0N2I22dmax2gα=2.86μm
