新会冈州职业技术学校教案 第 页

[复习旧课]
①复述电路板制作关健点。
②指出制作过程中要注意的问题。
[引入新课]
①分别演示大型厂家及学生制作的电路底板。挑选部分优秀作品演示，引起学生兴趣，进入新课教学。
[新课教学]
项目六 串联型稳压电源
[任务要求]
1、制作一个串联型稳压电源电路底板，然后再安装元件，完成作品。
2、掌握串联型稳压电源的调试方法。
[基础知识]
串联型稳压电源电路如图所示。

图示串联型稳压电路，除了变压、整流、滤波外，稳压部分一般有四个环节：调整环节、基准电压、比较放大器和取样电路。当电网电压或负载变动引起输出电压V0变化时，取样电路将输出电压V0的一部分馈送回比较放大器和基准电压进行比较，产生的误差电压经放大后去控制调整管的基极电流，自动地改变调整管集—射极间的电压，补偿V0的变化，从而维持输出电压基本不变。串联稳压电路的安装、焊接与调试
[实训操作]
1、元件的安装与焊接
（1）元器件的检测：在安装前应对元件的好坏进行检查，防止已损坏的元件被安装。
要求：二极管：正向电阻、极性标志是否正确。
三极管：判断极性及类型，8050，9013为NPN 管，8550 为PNP管，HFE 大于50。
电解电容：是否漏电，极性是否正确。
电阻：阻值是否合格。
发光二极管：极性及好坏
插头及软线：接线是否可靠。
变压器：绕组有无断、短路，电压是否正确。
（2）根据元器件封装画好装配图。
（3）按装配图正确安装各元器件，装配工艺见附录

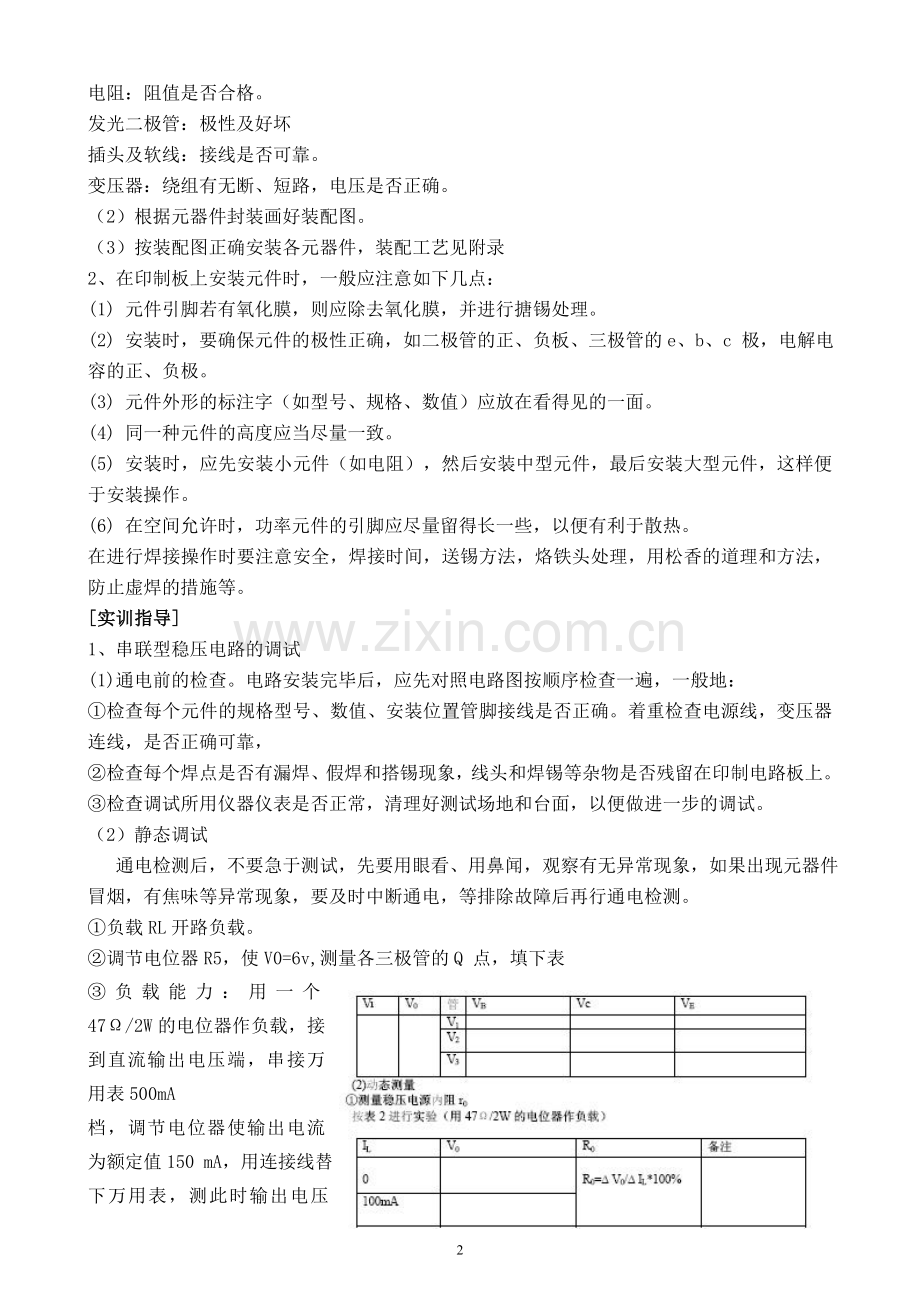

2、在印制板上安装元件时，一般应注意如下几点：
(1) 元件引脚若有氧化膜，则应除去氧化膜，并进行搪锡处理。
(2) 安装时，要确保元件的极性正确，如二极管的正、负板、三极管的e、b、c 极，电解电容的正、负极。
(3) 元件外形的标注字（如型号、规格、数值）应放在看得见的一面。
(4) 同一种元件的高度应当尽量一致。
(5) 安装时，应先安装小元件（如电阻），然后安装中型元件，最后安装大型元件，这样便于安装操作。
(6) 在空间允许时，功率元件的引脚应尽量留得长一些，以便有利于散热。
在进行焊接操作时要注意安全，焊接时间，送锡方法，烙铁头处理，用松香的道理和方法，防止虚焊的措施等。
[实训指导]
1、串联型稳压电路的调试
(1)通电前的检查。电路安装完毕后，应先对照电路图按顺序检查一遍，一般地：
①检查每个元件的规格型号、数值、安装位置管脚接线是否正确。着重检查电源线，变压器连线，是否正确可靠，
②检查每个焊点是否有漏焊、假焊和搭锡现象，线头和焊锡等杂物是否残留在印制电路板上。
③检查调试所用仪器仪表是否正常，清理好测试场地和台面，以便做进一步的调试。
（2）静态调试
通电检测后，不要急于测试，先要用眼看、用鼻闻，观察有无异常现象，如果出现元器件冒烟，有焦味等异常现象，要及时中断通电，等排除故障后再行通电检测。
①负载RL开路负载。
②调节电位器R5，使V0=6v,测量各三极管的Q 点，填下表
③负载能力：用一个47Ω/2W的电位器作负载，接到直流输出电压端，串接万用表500mA
档，调节电位器使输出电流为额定值150 mA，用连接线替下万用表，测此时输出电压（注
意换成电压档）。与空载时作比较，下降应小于0.3V。
（３）过载保护
将万用表DC500mA串入电源负载回路，逐渐减小电位器阻值， LED 发光二极管逐渐变亮，电流逐渐增大到一定数（<500mA）后不再增大（保护电路起作用）。当增大阻值后发光二极管熄来，恢复正常供电。（注意维持时间应短，不超过５秒，以免电位器烧坏。）
可能存在的电路故障分析：
桥式整流电容滤波电路，电源电路正常，电源输出电压可调电压范围是8~15V，整流电路中若有一只二极管开路（某点落焊或落焊）就成为半波整流，电容开路（某点落焊或落焊）电路就没有滤波，都能造成输出电压不能调高。电源有输出可调电压，电压偏低稳压电路正常，主要故障是出在整流滤波电路上。整流滤波电路正常C1两端电压约为14V。在C1两端电压正常的条件下，若电源的输出电压为0V或约14V而不能调节，故障是出在调整管范围部分。调整管V5、发射极开路（烧断发射结或两结）电源的输出电压为0V。调整管V5、集电极开路（烧断集电结，发射结正常）电源的输出电压为约17V。若R1开路电源的输出电压为0V。调整管V5短路电源的输出电压为约17V。若V6管开路，调整管V5就会出现饱和，电源的输出电压为约17V。若V6管C-E间短路，电源的输出电压为约4.5V，即稳压管的稳压值减两倍VCEQ电压。若输出电压较低在1~2V左右，而且输出电压可调节，是稳压管反接。
[实训思考]
1.元器件性能测试方面
(1) 如何用万用表来检测二极管的正负极，并应注意什么问题？
(2) 从哪些方面可以分别硅Si 二极管和锗Ge 二极管？
(3) 一个1.5V 的干电池，以正向接法直接接到一个二极管的两端，会出现什么问题?
(4)用万用表测二极管的正向电阻时，不同的电阻档为什么读数不同
(5) 如何用万用表来判断三极管的基极和类型？表述判断根据。
(6)如何用万用表来确定三极管的集电极和发射极(已知三极管类型)？表述判断根据
(7) 电阻器上的色环有哪些颜色，它的含义是什么
(8)如何用万用表来检验电容器的好坏？
(8)如何用万用表来判别电解电容的正负极？
(8)安装电解电容时应注意什么问题？
2.仪器仪表使用方面
(1) 万用表在测量电阻时应如何操作？要注意什么问题？
(2) 测量结束，万用表的挡位应放在什么位置上？
(3) 用万用表测电阻和测电压、电流时，它们的读数有什么不同？
(4) 万用表的测试棒(红与黑)插法应如何？在测量直流电流时，接法如何？测量直流电压时，接法如何？旋在电阻档上，两棒各带什么极性？
(5) 万用表上的两个调零器的作用有何区别？
3、半导体器件基础知识方面
（1）半导体的型号是如何命名的？美、日、欧三极管型号中字母或数字含义有何特点？
（2）什么是整流二极管，有哪些主要参数？
（3）什么是稳压二极管，有哪些主要参数？
（4）什么是发光二极管，有哪些主要参数？
（5）发光二极管的限流电阻的估算。
4、电路原理知识方面
（1）串联型稳压电源的组成框图和原理。
（2）理论计算本实训：串联型稳压电路的输出电压调节范围。
（3）本实训稳压电路中发光二极管的作用是什么？简述过载保护的原理。
（4）整流二极管的选择原则？滤波电容的选择原则？
[器件清单]

串联型稳压电源底板图
