变电站迎峰度夏作业指导书.doc

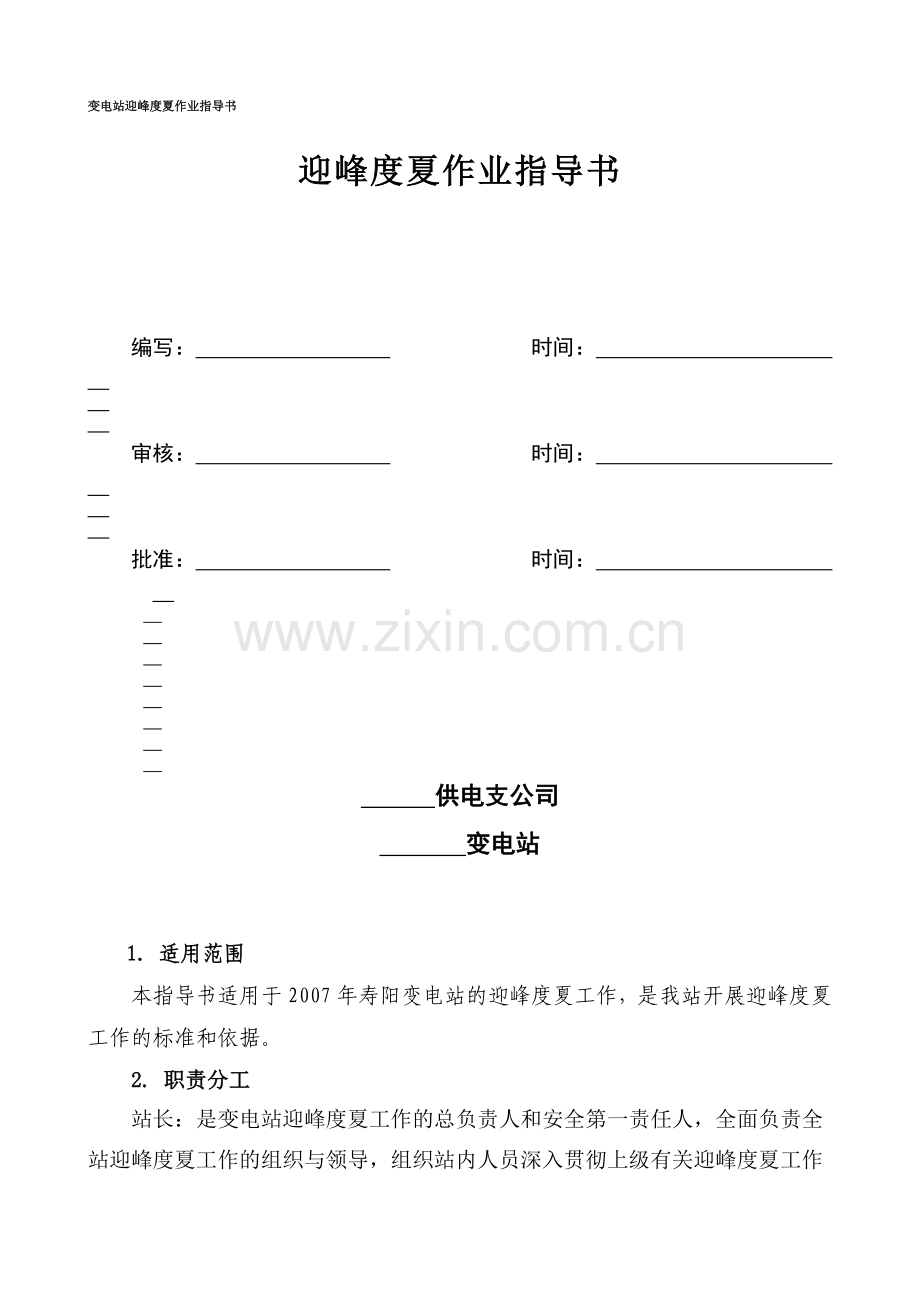

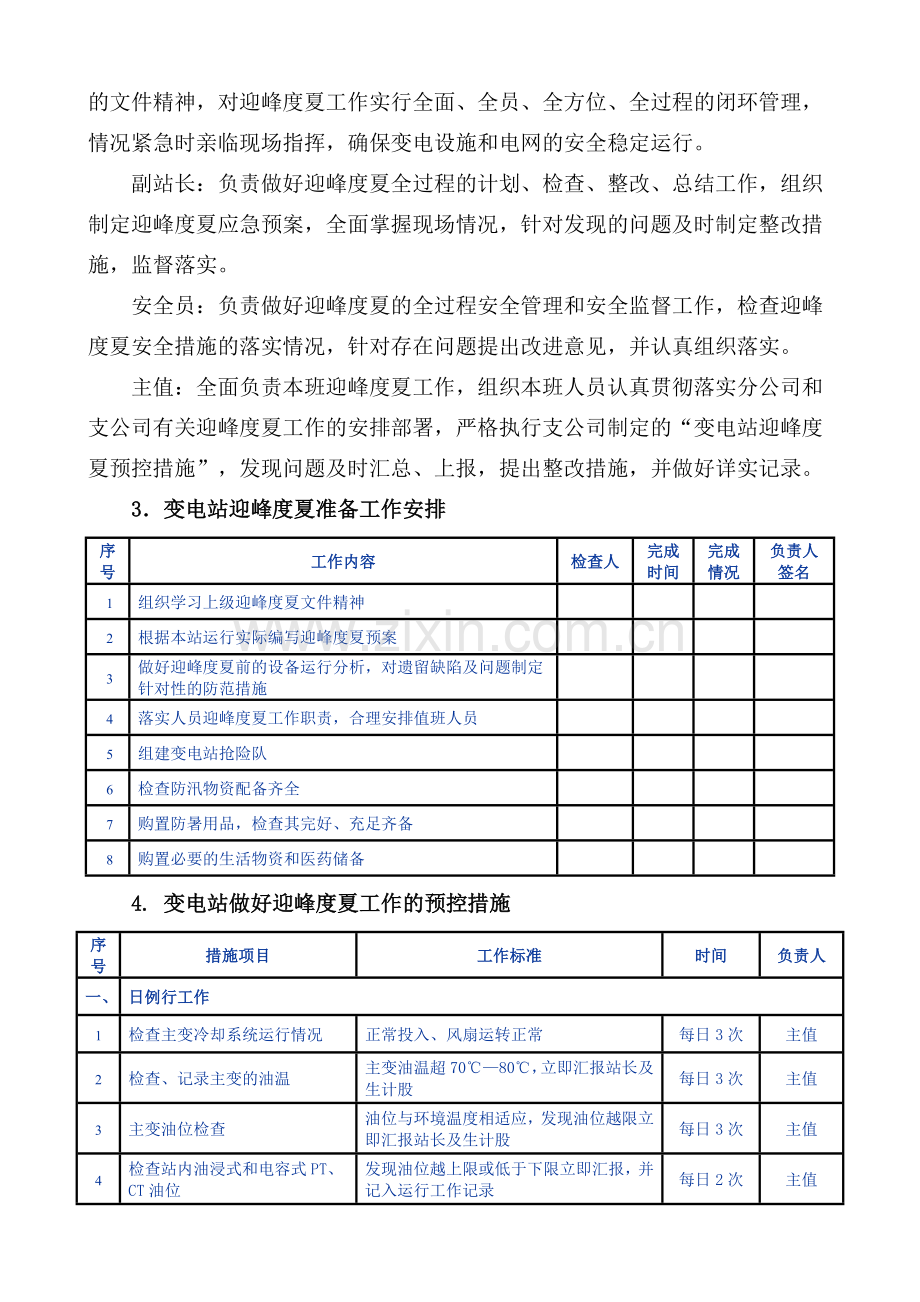

变电站迎峰度夏作业指导书迎峰度夏作业指导书 编写： 时间： 审核： 时间： 批准： 时间： 供电支公司 变电站 1适用范围 本指导书适用于2007年寿阳变电站的迎峰度夏工作，是我站开展迎峰度夏工作的标准和依据。 2. 职责分工 站长：是变电站迎峰度夏工作的总负责人和安全第一责任人，全面负责全站迎峰度夏工作的组织与领导，组织站内人员深入贯彻上级有关迎峰度夏工作的文件精神，对迎峰度夏工作实行全面、全员、全方位、全过程的闭环管理，情况紧急时亲临现场指挥，确保变电设施和电网的安全稳定运行。 副站长：负责做好迎峰度夏全过程的计划、检查、整改、总结工作，组织制定迎峰度夏应急预案，全面掌握现场情况，针对发现的问题及时制定整改措施，监督落实。 安全员：负责做好迎峰度夏的全过程安全管理和安全监督工作，检查迎峰度夏安全措施的落实情况，针对存在问题提出改进意见，并认真组织落实。 主值：全面负责本班迎峰度夏工作，组织本班人员认真贯彻落实分公司和支公司有关迎峰度夏工作的安排部署，严格执行支公司制定的“变电站迎峰度夏预控措施”，发现问题及时汇总、上报，提出整改措施，并做好详实记录。 3变电站迎峰度夏准备工作安排 序号工作内容检查人完成时间完成情况负责人签名1组织学习上级迎峰度夏文件精神2根据本站运行实际编写迎峰度夏预案3做好迎峰度夏前的设备运行分析，对遗留缺陷及问题制定针对性的防范措施4落实人员迎峰度夏工作职责，合理安排值班人员5组建变电站抢险队6检查防汛物资配备齐全7购置防暑用品，检查其完好、充足齐备8购置必要的生活物资和医药储备4. 变电站做好迎峰度夏工作的预控措施 序号措施项目工作标准时间负责人一、日例行工作1检查主变冷却系统运行情况正常投入、风扇运转正常每日3次主值2检查、记录主变的油温主变油温超7080，立即汇报站长及生计股每日3次主值3主变油位检查油位与环境温度相适应，发现油位越限立即汇报站长及生计股每日3次主值4检查站内油浸式和电容式PT、CT油位发现油位越上限或低于下限立即汇报，并记入运行工作记录每日2次主值5检查注油设备渗漏缺陷掌握注油设备渗漏的部位、程度，发现异变立即汇报，并采取措施交接班时按交接班分工进行6检查蓄电池屏温度及空调运转情况屏温宜控制在1525，超出上述范围或空调故障及时调整或汇报交接班时每日上午主值7检查保护屏温度及空调运转情况室温宜控制在530，超出上述范围或空调故障及时调整或汇报交接班时每日上午主值8主变、站用变呼吸器及硅胶检查呼吸器畅通，硅胶罐密封良好，硅胶未受潮变色（变色不超过2/3）每日3次主值9交接上值进行的迎峰度夏工作将迎峰度夏例行工作及临时性工作列入交接班内容，进行交接检查交接班时主值二、周例行工作1SF6设备气体压力检查、记录每日检查压力值，每周记录压力值，发现异常立即汇报站长及生计股周四主值2全站设备闭灯巡视对设备接头易发热部位及电晕放电情况进行重点巡视，并做好记录周二主值3检查站内无可能被风刮起落在设备上的树枝或杂物发现有树枝、塑料布等杂物立即安排清理周一站 长副站长4检查排水沟是否畅通排水沟畅通，无泄漏。周一主值5安全用具室应定期通风，保持干燥开启干燥器进行除湿周三安全员6检查电气设备、架构应无鸟巢 发现后应用拉闸杆挑落或汇报周日主值7检查主控室纱窗必须完整，并不得随意打开如有纱窗损坏，及时汇报生计股进行更换处理周五主值三、月例行工作1避雷器动作次数及泄漏电流检查记录避雷器动作次数及泄漏电流值，发现泄漏电流过高或过低立即汇报12日28日主值2防小动物措施检查鼠药充足、防鼠挡板装设严密，通往室外的电缆沟应封堵严密610日20-24日安全员3检查端子箱、机构箱孔洞封堵情况箱门紧闭，箱内清洁、孔洞封堵严密26日主值4检查电缆沟盖板、沟内排水情况及路面、场地情况电缆沟盖板齐全、沟内无堵塞现象，排水畅通，路面、场地无塌陷69日站 长副站长5检查主控室门窗完好门窗关闭严密、密封良好69日技术员6检查防汛器材处于完好状态检查沙袋、雨衣、雨鞋充足、完好36日安全员7设备红外线测温记录温度值，发现在相同温度及负荷条件下温度不正常或三相差值超过20应记入运行工作记录及红外线异常记录，并及时汇报站长及生计股 每月11日主值四、临时性工作1.高温及大负荷时进行红外线测温环境温度超过37，线路大负荷时,主变负荷达到70以上时进行测温每次达到规定时副值2.雨后检查主控室、高压室、载波室屋顶是否积水，落水管是否畅通发现落水管不通及时疏通，发现积水立即汇报站长及生计股，并做好记录每次雨后主值3.雨前检查端子箱、机构箱、控制箱门是否关闭严密及时关闭，发现密封不严立即汇报站长及生计股，并采取临时措施每次雨前主值4.雨后检查端子箱、机构箱、控制箱是否进水或受潮，必要时进行晾晒发现进水立即汇报站长及生计股，有受潮现象及时打开箱门晾晒每次雨后主值5.雨后检查电缆沟是否进水或受潮发现进水及时疏通并立即汇报站长及生计股每次雨后副值6.雨中检查主控室、高压室、载波室漏雨情况发现漏雨立即汇报站长及生计股，对设备造成影响时及时采取临时措施每次雨中 主值7.雨中排水沟排水情况发现排水沟堵塞立即汇报站长及生计股进行排污除泥工作每次雨中副值8.雷雨过后，检查避雷器动作次数及泄漏电流指示情况记录避雷器动作次数及泄漏电流值，发现电流过高或过低立即汇报雷雨后主值9.雨后检查基础有无下沉现象发现下沉或塌陷立即汇报站长每次雨后副值10.检查避雷器瓷件和法兰完好，底座绝缘良好且没有裂纹和破损及放电痕迹，放电计数器动作指示正常认真检查，发现问题立即汇报站长及生计股，并记入运行工作记录每次雨后主值11.检查设备瓷质部分无放电痕迹、无裂纹每次雨后主值12.检查排水井内无淤泥，排水管道无堵塞发现有淤泥，及时汇报生计股进行排污除泥工作每次雨前主值13.检查站外是否有向站内倒流水现象如发现站外有向站内倒流水的时，应及时用沙袋进行封堵每次雨后主值5迎峰度夏工作应急预案 根据本站实际情况，结合以下工作要求进行迎峰度夏工作应急预案的编写，并即时对全站人员进行贯彻学习。 5.1.防汛预案 5.1.1.发生建筑物漏雨时，应根据不同的地点分别进行处理： 5.1.1.1.如主控室楼顶发生漏雨，应在室内漏雨部位相对应的室外楼顶敷设不小于10倍于渗漏点面积的塑料布2-3层，将其周围用重物压紧，在漏雨的下方设备顶部用干燥的塑料布覆盖。如果二次设备已受潮，应立即使用吹风机进行干燥处理，同时汇报生技股。如可能发生保护装置误动或拒动时，应汇报生计股和值班调度员，并根据当值调度员命令进行处置。 5.1.1.2.如配电室屋顶发生漏雨，可按照处理主控室楼顶漏雨的方法，只对室外楼顶部处理，并同时汇报生技股。 5.1.1.3.如安全工器具室发生漏雨，应立即将所有安全工器具转移至干燥的地点，并进行干燥处理，在使用工器具前必须进行认真检查。 5.1.2.发生暴雨时的处理： 5.1.2.1.检查站内排水情况，必须有专人在现场守侯。 5.1.2.2.发现雨水向变电站、主控楼倒灌时，使用沙袋封堵，并及时汇报生技股。 5.2.防高温、设备过热的应急预案 5.2.1.当发现主变压器套管端头、开关接头发热时，应立即汇报生技股和所属当值调度员，根据发热的程度，根据调度命令改变运行方式或转移负荷，如果发热情况严重，且通过转移负荷不能控制温度进一步升高时，应采取防止接头熔化的紧急措施。 5.2.2.当发现主变压器本体温升超过规定值，且持续上升时，当接近最高允许温度值后仍然继续上升时应立即汇报生产局长和所属当值调度员，并紧急拉路限负荷。 5.2.3.当发现出线刀闸至开关之间元件发热时，应采用停电检修的方式处理，当母线侧隔离开关发热时，汇报调度停用相应母线的方式处理。 5.3.设备异常的应急预案 5.3.1.变压器、电容器组、线路耦合电容器、电压互感器、消弧线圈、液压机构等注油设备发生严重漏油时应立即汇报生计股及调度，协调各单位进行紧急处理，现场人员应根据不同设备及部位尽可能采取相应的措施。 5.3.2.当发生不可预见的情况时，变电站值班人员在汇报生计股和调度的同时，应根据不同情况采取有效措施限制事态的进一步发展，生计股领导应立即向变电站发布具体的处理程序、步骤和方法。 5.4.防鸟害应急预案 5.4.1.设备架构筑有鸟窝时，应在设备停电时配合处理。 5.4.2.个别鸟窝不能及时清除时，可使用惊吓的方法驱赶鸟类。 5.4.3.鸟类筑巢时如有杂物搭挂在设备上，影响安全运行时，应使用绝缘杆将杂物清除。 5.5.防树害预案 5.5.1.当发现树木较高时应立即砍伐，并严格控制树木的倒向。 5.5.2.如遇有树木着火时，应将临近火源附近的树木砍伐隔离，使用灭火器灭火，防止火势蔓延。 5.6.防风害应急预案 5.6.1.遇有大风时，应对松弛度较大的导线、吊瓶以及悬挂在出线上的阻波器进行严密的监视，发现异常应及时汇报生技股。 5.6.2.大风过后应及时检查设备运行状况，对摆动较大的导线接头进行红外线测温，当设备有搭挂杂物时应用绝缘工具将其清除。 6.迎峰度夏工作安排 6.1.针对本站生产设备、设施进行阶段性专项检查，明确工作项目及检查标准，责任落实到人，对执行情况进行认真填写（见附件1）。 6.2.认真总结检查结果，将发现问题统计汇总，并详细制定各项预控措施及整改措施，并及时上报支公司（见附件2）。 6.3.将每阶段所发现的问题及制定的整改措施进行统计汇总，并积极落实各项整改措施，并将落实情况进行认真填写（见附件3）。 7、迎峰度夏工作总结 迎峰度夏工作结束后，应对本年度迎峰度夏工作进行梳理，做好迎峰度夏工作总结（总结提纲见附件4）。 附件1： 迎峰度夏工作对照检查表 序号检查项目检查结果完成期限负责人完成时间负责人签 名一、防雷部分1. 检查避雷器、避雷针、变压器、互感器、开关、刀闸、架构的接地引下线接地良好2. 检查机构箱、端子箱、冷控箱、保护屏、控制屏二次接地线接地良好3. 检查避雷器放电计数器动作情况正常4. 接地网试验周期是否满足要求5. 检查架构避雷针完好，无倾斜二、防高温部分6. 检查变压器、电流和电压互感器等充油设备油位适中，无溢油现象7. 检查设备接头部位有无过热,示温蜡片粘贴是否齐全8. 检查主控室空调能否正常使用，且室内温度控制在标准范围内9 现场检查主变的油温在正常范围内10. 现场检查主变冷却系统运行正常11. 检查人员防暑用品是否充足完备三、防雨部分12. 组织检查建筑物落水管是否畅通13. 检查站用变、主变瓦斯继电器、CT防雨罩是否完备14. 检查端子箱、机构箱门是否关闭严密，电缆孔洞封堵是否严密15. 检查操作机构除潮器正常投入，运行正常16. 检查开关、刀闸的辅助接点运行可靠，有无进水受潮现象17. 检查防雨备品备件（塑料布等）是否充足齐备18. 检查房顶、楼顶防水层无破裂、鼓肚、开封19. 安全用具室是否干燥，有无受潮20. 检查户外防误装置的防雨情况21. 检查室内墙壁无受潮、渗水四、防汛部分22. 检查电缆沟排水设施是否良好，是否存有积水23. 组织人员检查各设备基础设施正常，有塌陷时及时回填夯实24. 组织排空污水池内的积水25. 检查排水井内无淤泥，排水管道无堵塞26. 组织对全站道路排水沟进行一次全面检查，清理杂物27. 组织对污水池等进行一次详细检查28. 检查全站围墙散排水口畅通无阻五、防风部分29. 每次大风前检查设备箱、门及主控室门窗应关闭严密30. 检查变电站内是否有可能被风刮起落在带电设备上的树枝或杂物31. 检查主控室、高压室，载波室门窗完好32. 大风过后，造成导线摆动幅度较大时，应对接头进行红外线测温33. 室外晾晒衣服被褥时必须采取固定措施，设备区无晾晒任何物品六、防树（鸟）害部分34. 检查防小动物措施是否齐全35. 检查电气设备、架构有无鸟巢36. 检查站区树木与带电设备保持足够的安全距离七、防大负荷部分37. 检查站内设备单元的最小载流元件是否准确38. 增加夜间闭灯巡视，及时发现设备过热现象39. 增加特巡，对大负荷设备进行重点红外线测温检查附件2： 变电站迎峰度夏存在问题汇总表 序号存在问题站内预控措施整改建议1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 附件3： 变电站迎峰度夏存在问题及整改措施 年 月 日 序号存在问题整改措施完成时间负责人检查人1234567891011 附件4： 迎峰度夏工作总结提纲 1、安全生产情况 2、迎峰度夏工作准备情况 3、迎峰度夏期间完成的主要工作 4、迎峰度夏工作存在的问题 5、下阶段重点工作及措施 6、迎峰度夏工作的意见和建议
