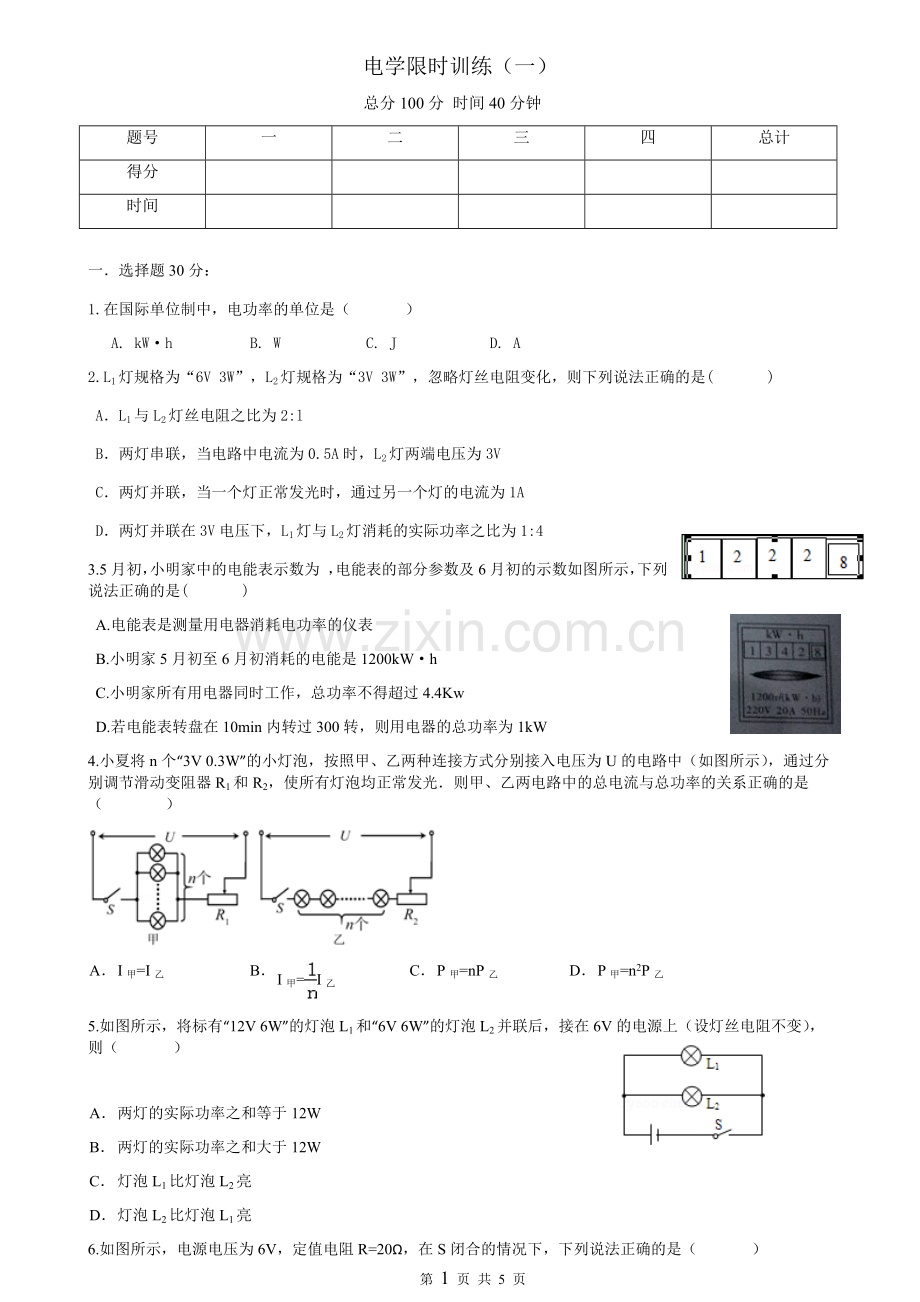

电学限时训练（一）
总分100分 时间40分钟
题号
一
二
三
四
总计
得分

时间

一．选择题30分：
1.在国际单位制中，电功率的单位是（ ）
A. kW·h B. W C. J D. A
2.L1灯规格为“6V 3W”，L2灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是( )
A．L1与L2灯丝电阻之比为2:l
B．两灯串联，当电路中电流为0.5A时，L2灯两端电压为3V
C．两灯并联，当一个灯正常发光时，通过另一个灯的电流为1A
D．两灯并联在3V电压下，L1灯与L2灯消耗的实际功率之比为1:4
3.5月初，小明家中的电能表示数为 ，电能表的部分参数及6月初的示数如图所示，下列说法正确的是( )
A.电能表是测量用电器消耗电功率的仪表
B.小明家5月初至6月初消耗的电能是1200kW·h
C.小明家所有用电器同时工作，总功率不得超过4.4Kw
D.若电能表转盘在10min内转过300转，则用电器的总功率为1kW
4.小夏将n个“3V 0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中（如图所示），通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光．则甲、乙两电路中的总电流与总功率的关系正确的是（　 　）

A．
I甲=I乙
B．
I甲=I乙
C．
P甲=nP乙
D．
P甲=n2P乙
5.如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（　 　）

A．
两灯的实际功率之和等于12W

B．
两灯的实际功率之和大于12W

C．
灯泡L1比灯泡L2亮

D．
灯泡L2比灯泡L1亮
6.如图所示，电源电压为6V，定值电阻R=20Ω，在S闭合的情况下，下列说法正确的是（　 　）

A．
在a、b两点间接入一个合适的电压表时，电压表有明显示数

B．
不能在ab两点间接入一个电流表

C．
在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光

D．
在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W
7.如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（ ）
A．甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，=5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
8．如图所示，电源电压为3V保持不变，两灯泡都标有“3V 0.9W”字样，要使两灯泡都能正常发光，以下说法正确的是（　 　）

A．只闭合S1
B． 同时闭合S1和S3，断开S2
C．同时闭合S1和S2，断开S3
D． 只闭合S2
9.灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（　 　）

A．
灯泡L正常发光时，电压表的示数为6V

B．
当电流表示数为0.4A时，电压表的示数为9V

C．
灯泡L的电阻值随电压表的示数的增大而增大

D．
为了保证电路安全，整个电路消耗的最大功率为10W

10.如图所示，电源电压恒为7V，电压表量程为0﹣3V，电流表量程为0﹣0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样，闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法正确的是（　 　）

A．
电压表表示数变化范围2V﹣3V

B．
电流表示数变化范围0.2A﹣0.5A

C．
滑动变阻器连入电路的阻值变化范围2Ω﹣9Ω

D．
滑动变阻器的最大功率为0.5W

二．填空题20分（2×10）：
11.家庭中测量所用电能多少的仪表是　　　　　　表。当标有“220V 11W”字样的节能灯正常工作时，两端的电压为　　　　　伏，通过的电流为　　　　　安。
12.当天空中空气的湿度很大、两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电。某次闪电的放电电流约为1X104A电压约1.8X108V，放电时间约0.01S，则这次闪电释放的电能约 J,合 kW.h。
13.一天晚上，小华在爷爷家发现爷爷家的电度表在10min内转了60转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为 kW．如果当地家庭用电的收费标准是0.5元/kW•h．假设爷爷家平时用电时，用电器的总功率和此时总功率相同，平均每天用电4h，一个月按30天计算，爷爷家一个月的电费是 元．
14．把标有“1A 6W”的L1和“2A 6W”的L2两个灯泡并联接入电路中，如图，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是　 　A，两灯消耗的实际总功率为　 　W．

15．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器．图乙是该滑动变阻器消耗的电功率与电流关系的图象．则该滑动变阻器的最大值是　　Ω，电源电压是　　V．
（15题图）
（14题图）

三． 试验题10分。
16.小勇在测量额定电压是2.5V小灯泡电功率的实验中：
（1）为完成实验，请用笔画线代替导线，将甲图连接完整。

第32题图
甲
乙
A
V
3
15
15
0.6
3
0.6
3
0
0
0.2
0.4
0.6
1
2
3
丙
U/V
I/A
0.3
0.2
0.1
1
2
3

（2）闭合开关前，滑动变阻器的滑片应调至最______(填“左”或“右”)端。若开关闭合后，发现无论怎样调节滑动变阻器，小灯泡发光较暗且亮度一直不变，则故障原因是 。
（3）故障排除后，调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙
所示，此时通过小灯泡的电流为______A，小灯泡此时的电功率为______W。若要
测量小灯泡的额定功率，应将滑动变阻器的滑片向______（填“左”或“右”）移
动，直到电压表示数为______V为止。
（4）移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图丙所示的
I-U图像，从图像可算出小灯泡的额定功率为_______W。
（5）小勇继续调节滑动变阻器的过程中，小灯泡突然熄灭，电压表示数______(填“变大”、“变小”或“不变”)，经检查发现灯丝烧断。

四． 计算题40分（6+14+20）。
17．一只电热水壶的铭牌上标着“220V 1100W”的字样，它正常工作时，电流是多少？如果每天使用1h，一个月用电多少千瓦时？（按30天计算）

18.如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：
（1）当电路中电流最小时，1min内电流通过电阻R0做的功．
（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值．

19.如图所示，虚线框内有两个阻值相同的定值电阻和一个开关S1．当开关S1闭合时，电流表的示数增加0.2A，电路的总功率增加1.6W．请画出两种可能的连接电路图，并分别计算电源电压和定值电阻的阻值．
