线段的正投影

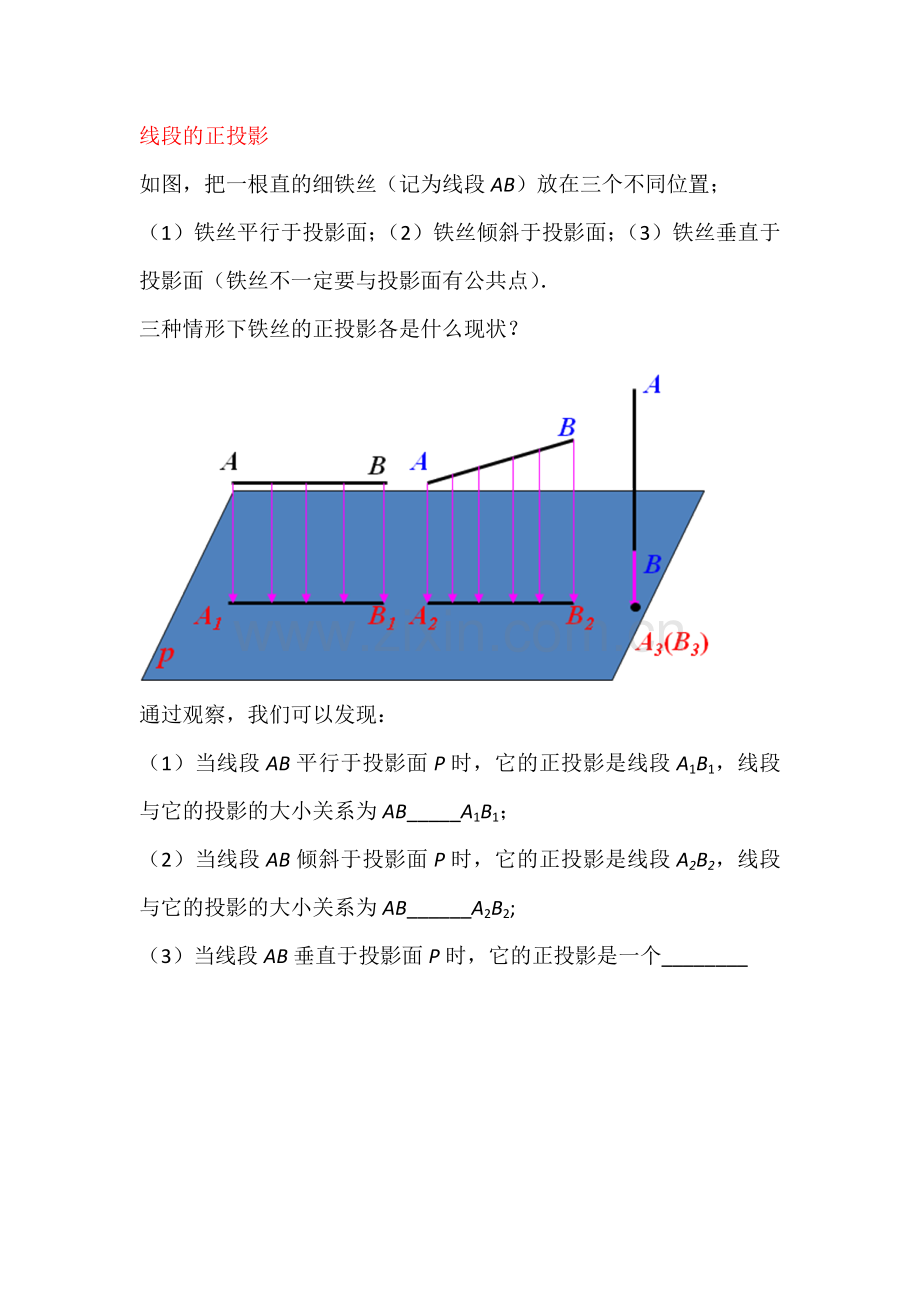

如图，把一根直的细铁丝（记为线段AB）放在三个不同位置；
（1）铁丝平行于投影面；（2）铁丝倾斜于投影面；（3）铁丝垂直于投影面（铁丝不一定要与投影面有公共点）．
三种情形下铁丝的正投影各是什么现状？

通过观察，我们可以发现：
（1）当线段AB平行于投影面P时，它的正投影是线段A1B1，线段与它的投影的大小关系为AB_____A1B1；
（2）当线段AB倾斜于投影面P时，它的正投影是线段A2B2，线段与它的投影的大小关系为AB______A2B2;
（3）当线段AB垂直于投影面P时，它的正投影是一个________
