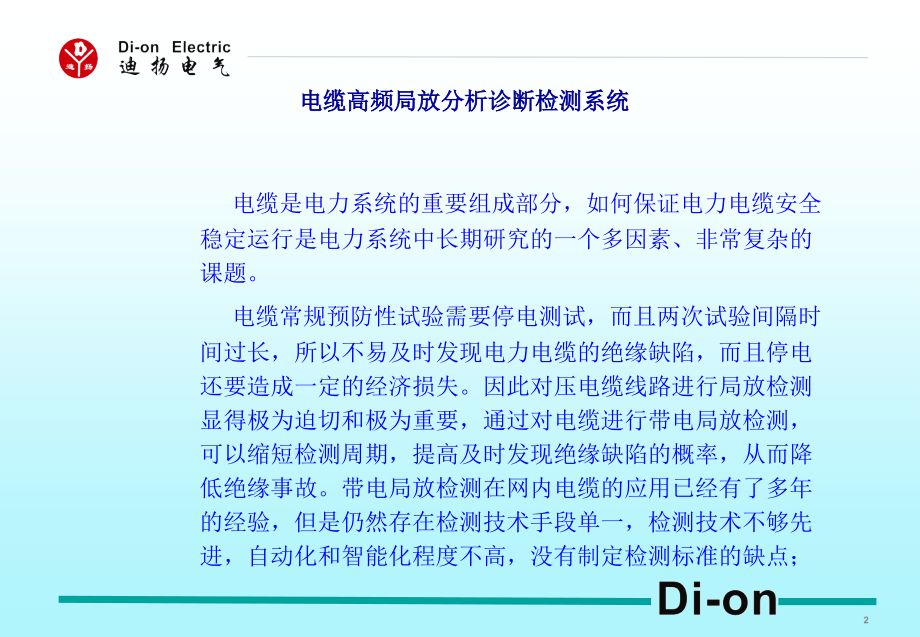

,FOLIENTITEL,Hauptteiltext,Zweite Ebene,Dritte Ebene,Vierte Ebene,*,PD CHECK,电缆局部放电检测技术介绍,电缆高频局放分析诊断检测系统,电缆是电力系统的重要组成部分，如何保证电力电缆安全稳定运行是电力系统中长期研究的一个多因素、非常复杂的课题。,电缆常规预防性试验需要停电测试，而且两次试验间隔时间过长，所以不易及时发现电力电缆的绝缘缺陷，而且停电还要造成一定的经济损失。因此对压电缆线路进行局放检测显得极为迫切和极为重要，通过对电缆进行带电局放检测，可以缩短检测周期，提高及时发现绝缘缺陷的概率，从而降低绝缘事故。带电局放检测在网内电缆的应用已经有了多年的经验，但是仍然存在检测技术手段单一，检测技术不够先进，自动化和智能化程度不高，没有制定检测标准的缺点；,若想准确检测到局放信号必须将局放源与噪声干扰区分开来，才能进行准确的诊断；,电缆的绝缘体内部在制造或施过程中可能会残留一些气泡或渗人其他杂质，而这些存有气泡或杂质的区域，其击穿场强低于平均击穿场强，因此在这些区域就会首先发生放电现象。在电场作用下，绝缘系统中只有部分区域发生放电，而没有贯穿施加电压的导体之间，即尚未击穿的这种现象我们称之为局部放电。,电缆局放的几个原因,局放定义,在电场作用下，绝缘系统中只有部分区域发生放电，而放电没有贯穿施加电压的导体之间，即尚未击穿，这种现象为局部放电。,内部放电,表面放电,电晕,引起电缆局部放电的原因,附件（微空穴或不同介质交界面接触不良而产生局放）,径向不对称而产生局放,热效应产生脱层,接头处半导体均压层处理不良,处理半导体均压层时对绝缘产生的损伤,外皮接地不良,（一）、电缆局部放电类型诊断识别关键技术,1,、有效排除干扰：,白噪或正弦干扰（由电台或其他设备产生）,脉冲干扰（如电晕或表面放电）,2,、有效识别放电类型：,区分不同放电的严重性与危害性,对电树等报警,3,、能区分不同信号的来源即信号分离,4,、能采集足够信息以区分信号（波形特征）,（二）、系统技术优势,1,、宽带高速采样：,采用宽通带传感器与高速宽带采样单元，以取得足够多的放电信息，提供有效的诊断依据；,2,、信号分离与分类技术：,通过对比不同放电脉冲信号之间及放电与干扰之间的波形特征的差异，能够有效的分离各类不同的放电脉冲，区分不同的放电类型，具有很强的干涉处理能力，可以在不停电的状态下对设备进行测量；,3,、专家库系统：,在多年的现场实践基础上，收集了大量电力设备实际中故障放电脉冲波形指纹特征，建立了强大的专家库系统和模糊逻辑诊断方法，能够分别对以上分离出来的每一类放电进行识别,（三）、信号分离与分类技术,1,、脉冲信号采集如下图：,2,、脉冲信号的分离分类：,3,、数据处理系统：,4,、信号分离与识别实例：,5,、基于脉冲信号分离分类技术的局放信号识别：,主要传感器类型,FMC耦合器介绍,系统安装示意图,钳形HFCT传感器安装接线,电容耦合传感器接线方式,典型局部放电类型,1,、内部放电,发生在固体绝缘体内部间隙中，或发生在固体绝缘材料与金属电极之间的放电。,2,、表面放电,绝缘材料表面发生的放电现象。,3,、电晕放电,导体尖刺或突起发生的放电现象,。,常见噪声干扰信号,背景噪音、雷达、手机等干扰信号,系统特征图谱,成功检测案例,案例,1,：现场高压电缆（,400kv,XLPE 12kM,）,案例2 某35KV交联电缆线路,案例3 某110KV变压器联络电缆线路,案例4：某110KV CVT,案例5 现场高压电缆（220KV XLPE 5KM,
