绞缝施工技术方案.doc

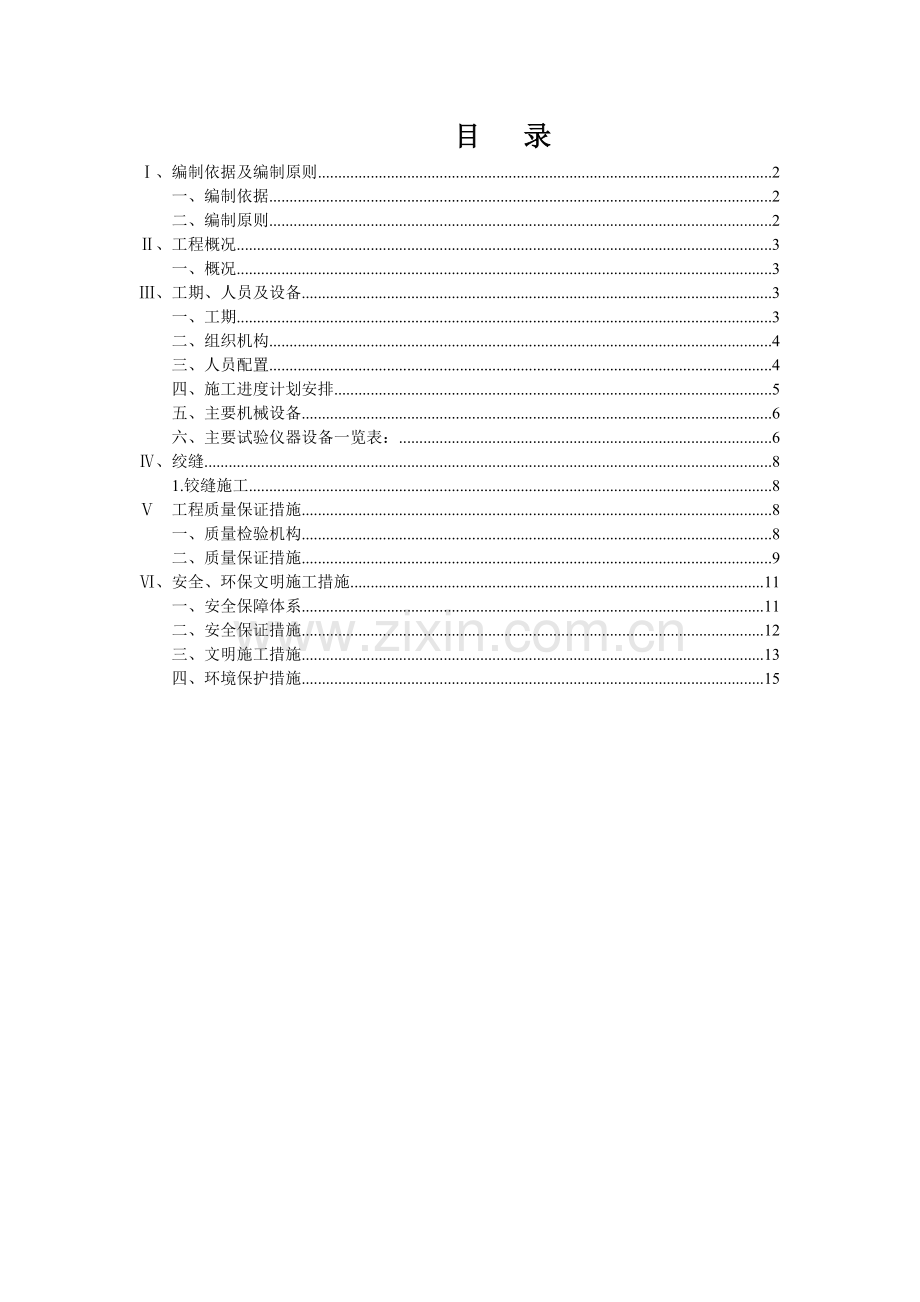

目 录
Ⅰ、编制依据及编制原则 2
一、编制依据 2
二、编制原则 2
Ⅱ、工程概况 3
一、概况 3
Ⅲ、工期、人员及设备 3
一、工期 3
二、组织机构 4
三、人员配置 4
四、施工进度计划安排 5
五、主要机械设备 6
六、主要试验仪器设备一览表： 6
Ⅳ、绞缝 8
1.铰缝施工 8
Ⅴ　工程质量保证措施 8
一、质量检验机构 8
二、质量保证措施 9
Ⅵ、安全、环保文明施工措施 11
一、安全保障体系 11
二、安全保证措施 12
三、文明施工措施 13
四、环境保护措施 15

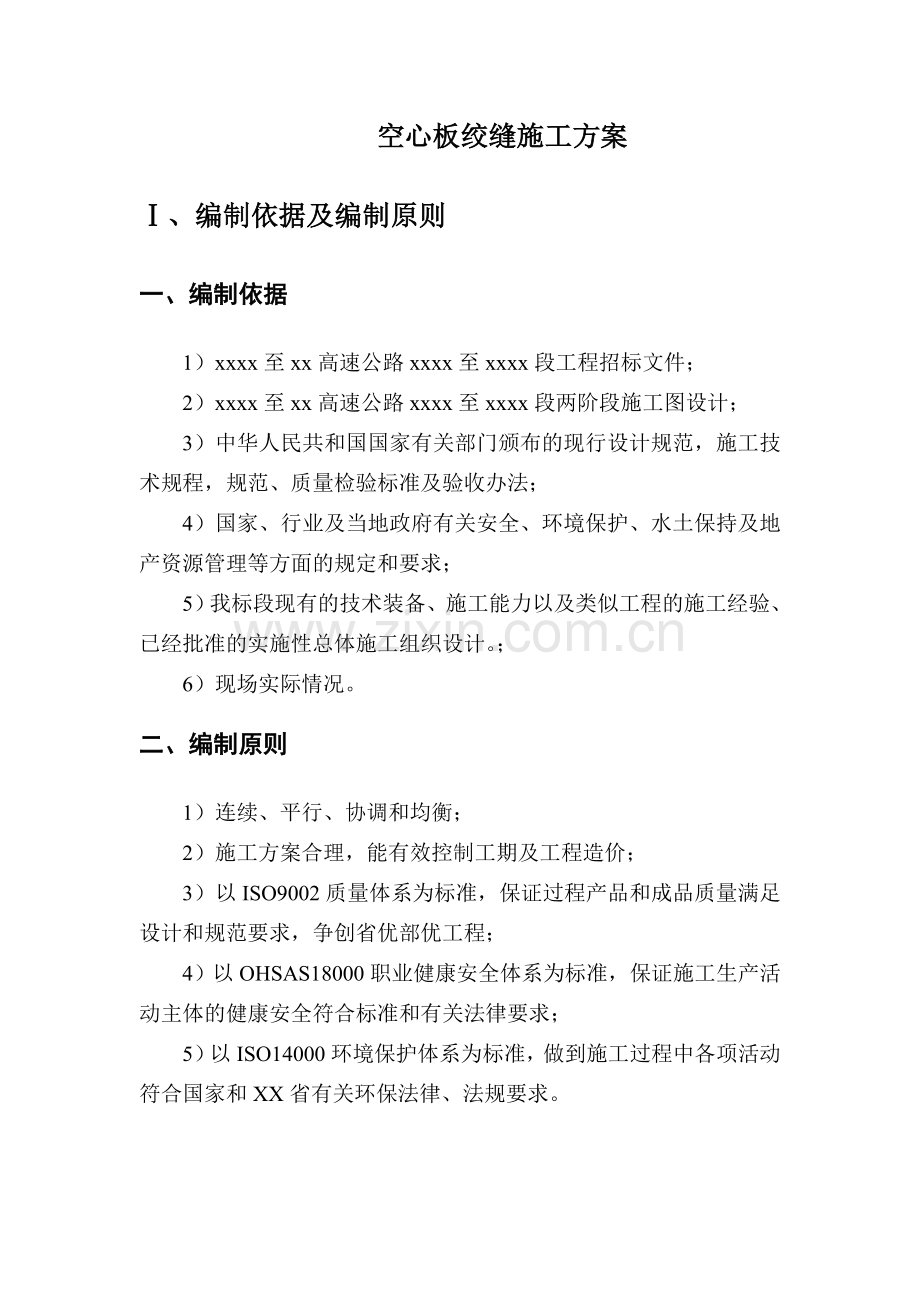

空心板绞缝施工方案
Ⅰ、编制依据及编制原则
一、编制依据
1）xxxx至xx高速公路xxxx至xxxx段工程招标文件；
2）xxxx至xx高速公路xxxx至xxxx段两阶段施工图设计；
3）中华人民共和国国家有关部门颁布的现行设计规范，施工技术规程，规范、质量检验标准及验收办法；
4）国家、行业及当地政府有关安全、环境保护、水土保持及地产资源管理等方面的规定和要求；
5）我标段现有的技术装备、施工能力以及类似工程的施工经验、已经批准的实施性总体施工组织设计。；
6）现场实际情况。
二、编制原则
1）连续、平行、协调和均衡；
2）施工方案合理，能有效控制工期及工程造价；
3）以ISO9002质量体系为标准，保证过程产品和成品质量满足设计和规范要求，争创省优部优工程；
4）以OHSAS18000职业健康安全体系为标准，保证施工生产活动主体的健康安全符合标准和有关法律要求；
5）以ISO14000环境保护体系为标准，做到施工过程中各项活动符合国家和XX省有关环保法律、法规要求。
Ⅱ、工程概况
一、概况
xxxx至xx高速公路xxxx至xxxx段第X合同段起圪桩号KXX~KXX ，路线全长XXkm，一个连接线KXX~KXXX，本项目上部构造空心板梁主线设计有桥梁1座桥，连接线上部构造空心板梁有2座桥梁。
二、上部构造空心板绞缝工程数量表
XXX高架桥C50砼绞缝工程量：418.5m3
连接线XXX通道桥C50砼绞缝工程量：22.6m3
连接线XXX大桥C50砼绞缝工程量：135.6m3

Ⅲ、工期、人员及设备
一、工期
本项工程计划开工日期2012年11月1日，计划竣工日期2013年4月11日，工期100天。
二、组织机构
管理技术负责人
XX
现场主管
XXX
预制队
负责人
XX
安装队
负责人
XX
质检
负责人
XXX
安全
负责人
XXX
砼拌和站
负责人
XXX

三、人员配置
XXX高架桥桥是关键单位工程，对本项目合同工期的制约起关键性作用，因此本单位工程施工配备本公司有多年施工经验、技术力量雄厚的施工队伍。本分部工程由项目经理XXX、项目部经理XX、技术负责人XXX牵头负责，现场技术负责人XXX，质量检测负责人XXX，施工队配备从事桥面系工程施工经验丰富的技术工人和劳务工人50人，担负该项目全部桥梁的桥面系及附属工程全部施工生产任务。
具体安排如下：
绞缝工程施工技术人员安排表

序号
施工管理人员
人数
备注
1
现场施工负责人
1
负责施工现场的技术管理
2
现场施工员
1
负责施工现场的施工管理
3
试验人员
5
负责现场施工的开工前的砼配制检查与施工过程中的质量监督取样工作
4
质量检测负责人
1
对施工过程进行质量控制和对过程进行质量自我检查和验收，配合监理进行现场质量验收工作
5
合计
8

绞缝工程施工人员安排表

序号
劳动力工种
人数
备注
1
机修工
2
维修机械设备、车辆
2
模板工
8
加工、装拆模板
3
砼工
8
砼浇筑
4
钢筋工
16
钢筋制作与安装
5
机械工
2
搅拌机等机械操作
6
起重工
2
吊装机械设备、物资、材料堆放及装车等
7
电工
2
施工现场用电拉设
8
电焊工
3
施工过程（钢筋）焊接
9
杂工
2
综合各工种
10
材料员、安全员
2
材料、安全、卫生、文明施工
11
机械及运输司机
6
运输砼及其他
12
砼保养工
1
洒水保养桥面砼
13
合计
60

四、施工进度计划安排
空心板绞缝工程施工计划开工时间为：2012年11月1日，计划完工时间为：2013年4月11日。
年度
2012年
2013年
工程项目 月份
11
12
1
2
3
4
XXX通道桥

XXX大桥

XXX高架桥

五、主要机械设备
具体施工主要机械设备如下：
序号
名 称
型 号
数 量
用 途
备注
1
搅拌站
750L、1500L
各1座
搅拌砼

2
砼运输车
10m3
1辆
运输砼

3
变压器
315KW/400KW
各1台
施工用电

4
发电机
200kw
1台
备用电源

5
平板振捣器

12台
振捣浇筑砼

6
振动棒
50
12条
浇筑砼

7
电焊机
BX-300-1
2台
钢筋制作

8
钢筋切断机
G40
1台
钢筋制作

六、主要试验仪器设备一览表：
序 号
名 称
规格型号
精 度
单 位
数 量
生产厂家
1
压力机
SYE-2000
二级
台
1
广东科达
2
磅称
100kg
10g
台
2
上海
3
台称
电子天平（15kg）
5g
台
2
上海金菊
4
电子天平
JJ2008/0.1g
0.1g
台
3
美国双杰
5
恒温干燥箱
101A-1

台
1
上海
6
针片状规准仪
新标准

副
1
北方
7
石子压碎值仪

副
1
北方
8
集料压碎值仪

台
1
北方
9
容积筒
1L-30L

套
1

10
量筒、量杯（玻璃）
250ml

个
各1个

11
坍落度试验仪

套
2
　浙江
12
砼试模
150×150×150

套
50
河北北方
13
砂浆试模
7.07×7.07×7.07

套
20
河北北方
14
新标准振动筛92
φ30cm

台
1
浙江胜飞
15
石子筛
100—2.5

套
1
　上虞
16
砂子筛
10—0.08

套
1
　上虞
18
万能材料试验机

WE-1000B

台
1

19
脱模器

台
1

Ⅳ、绞缝
1.铰缝施工
(1)、空心板安装结束后，人工平顺预埋筋，并绑扎绞缝钢筋，支立端部模板，砼由拌和车运至现场，吊车配合进行铰缝砼浇筑。
(2)、浇筑铰缝混凝土之前，必须清除结合面上的浮皮，将梁板上的杂物全部清理干净，以免在铰缝施工时落入缝内而影响铰缝砼的强度，并用水冲洗干净，然后吊底模,用缝内吊铁丝挂PVC管方法固定底模, 用砂浆堵缝，在砼硬化后所有底模拆除。
(3)、待堵缝砂浆达到强度后，开始绑扎铰缝钢筋。钢筋绑扎完成后，经过经理部质量部验收合格方可浇筑铰缝混凝土，铰缝混凝土采用实验室给配制的配合比，搅拌站统一拌制，用混凝土运输车运输，吊车配合人工进行浇筑砼，用插入式振捣棒振捣密实，表面用木抹抹平，顶面略低于梁板顶面1-2cm,以利于和桥面混凝土的连接和灌水养生。砼浇注完成后立即用土工布覆盖，洒水养生7天。
(4)、施工时及时进行梁板间联结钢板的施工，以保证梁板位置不移动。待其混凝土强度达到设计强度85%后，方可浇筑桥面砼。
Ⅴ　工程质量保证措施
一、质量检验机构
1、质量检验机构框图：
技术组
XXX
质安组
XXX

测量
XXX
施工
XXX
安全
XXX
班组
XXX
试验
XX
XX

二、质量保证措施
质量目标是工程一次性交工验收合格率100%，工程自检验收项目质量评定93分以上，分项工程质量评定93分以上；无一般及以上质量事故。
1、组建一个务实高效，政令通畅的施工组织，管理指挥系统。认真执行施工过程中的各项检查制度，进场材料检验制，施工班组落实自检、互检、交接检的“三检制”，质检人员随班检查，保证每道工序在施工过程中达到合格，为整个工程质量达到优良打下基础。
2、测量工作由主管测量工程师负责，对坐标、水准点、标高等数据要认真进行核验，，做到测量准确无误。
3、实行层层技术交底制度。技术交底内容包括施工方法、施工程序、质量标准、施工期限及安全措施等，并做好记录，使参与施工的各级人员，、都明确各自的职责。
4、重复使用的模板应保持其表面平整、形状尺寸准确，不漏浆，有足够的刚度、强度等。浇筑混凝土之前，模板应涂刷脱模剂，外露面混凝土模板的脱模剂应采用同一品种，不得使用易粘在混凝土上或使混凝土变色的油料。固定在模板上的预埋件和预留孔洞须安装牢固，位置准确；混凝土抗压强度达到2.5Mpa时方可拆除侧模，混凝土达到所需强度时间必须通过试验决定。
5、工程所需用的原材料等进场后必须在监理工程师的见证下随机取样，进行试验，合格的产品才能使用。
6、浇筑混凝土前，应检查混凝土的均匀性和坍落度，严格按照设计标号配制搅拌混凝土；混凝土的振捣时，应避免碰撞模板、钢筋及预埋件，浇筑混凝土期间，应设专人检查模板钢筋、预埋件等稳固情况，当发现有松动、变形、移位时，应及时处理。混凝土试块的制作由专人负责，混凝土养生指派专人养护。
7、对于钢筋等材料购买时，必须要有出厂合格证，进场后由试验室进行抽验，发出合格报告后方可使用。各项试验检测应严格按到施工程序和国家有关规定执行。
8、加强施工工艺管理，科学地安排施工，保证生产过程的合理性及相对稳定性。
9、所有砼均采用集中拌和、斗车输送，每一部位均统一使用同料场、同厂家、同品种、同标号的原材料等，保证砼的颜色、和易性一致，做到不离析，并连续灌注，确保质量。

Ⅵ、安全、环保文明施工措施
一、安全保障体系
1、安全目标：无重伤以上责任事故；无重大机械事故；无重大火灾事故；轻伤率控制在2‰以内。工地安全生产检查和考评达到广东省建设工程合格以上等级标准；争创广东省“省级安全标准化工地”。
2、安全管理机构
安全管理机构图XXX
XX
XXX
特殊工种
施工工人
XX

3、安全保障体系：建立以项目经理为领导，项目副经理全面负责实施，项目部安全工程师具体协调、指导，专职安全员现场指挥的安全生产保障体系。
具体保障体系见下图：

安全保证体系框图

二、安全保证措施
1、加强安全生产的思想和知识教育，使安全第一，预防为主的思想深入人心，使安全防护知识落实到人，提高安全意识。
2、积极开展“安全生产竞赛”、“安全知识竞赛”、“安全生产周”和“百日安全无事故”等。
3、遵守《公路工程安全技术规程》及劳动保护与卫生管理等有关法规，建立安全保证体系，成立以项目经理为组长，质安员、各施工队长为成员的安全领导小组，负责全工地的安全工作。
4、与当地政府、派出所及交通管理部门搞好关系，教育职工严格遵，守当地政府的有关规章及民俗，搞好社会治安。
5、电工必须持证上岗。配电系统及电动机具按规定采用接零或接地保护。
6、机械操作人员必须持证上岗。机械设备的维修、保养要及时，使设备处于良好的状态。
7、高空作业要严格按照规范和安全作业规则佩戴安全帽、安全带、设置安全网，大风、大雨等不良气候条件下不得进行高空作业。
8、严格按照施工现场用电规程规范接线用电，设置配电装置，切实做到一机一闸一保护。电工必须持证上岗，严禁其他人员乱接线用电。场内的电路布置要规范化，电器开关设在防雨防晒的电器箱柜内，距离地面不小于1.5米。
9、模板或钢筋骨架吊装设有专人指挥。门机的驾驶和桥机的吊装操作、指挥人员必须经专门培训并取得岗位证书。
10、门机和桥机严格按其使用操作规程操作，使用前应检查各部件性能状况，严禁带故障运行。各类机械设备操作人员必须持证上岗，无证人员或非本机人员不得上机操作。
11、张拉时，严禁非工作人员进场，操作人员不得站在张拉千斤顶后，以防飞锚伤人。高压油管接头要紧密，要随时检查，防止高压油喷出伤人。压浆人员操作 时要戴防护眼镜，口罩和安全帽。
三、文明施工措施
1、建立文明施工领导小组，对全体员工进行广泛深入的动员，使每个员工明白文明施工的重要性和自己在文明施工中的责任义务，使文明施工的标准人人皆知。
2、采取隔音降音措施，使机械设备噪音量控制在规定范围内，防止噪声扰民。
3、对于施工机械的油料应集中贮放，废油不得随意乱倒，以免污染环境。
4、场区内材料、工具应堆放整齐，美观，设备材料按现场的布置进行存放，适当标识，场内停放机械整齐。
5、在施工现象明显位置标明工程名称、建设单位、质监单位、设计单位、施工单位及施工许可证。
6、整个工地现场做到工完场清。每次砼施工完毕，应派专人将散落的砂、石、水泥清完运走。
7、施工及生活中的废物，垃圾集中堆放，并及时处理到当地环保部门同意的地点弃置，无法清运的要及时加以掩盖，以防扩散造成环境污染。
8、严禁在施工现场打架及进行“黄、赌、毒”等非法活动。
9、生活区卫生专人负责清扫和现场整理，工程完成后，认真清理现场。
10、工地电源线架要符合安全用电的要求，不得乱拉电线，生活用电严格管理，不得使用电炉，电热水器烧水，严禁使用煤油炉。
11、认真执行《中华人民共和国消防条例》，实行防火责任制，成立防火检查小组，明火管理小组、业余消防队。
12、施工现场布置严格按经批准的施工组织设计执行，做到布置合理，道路畅通，排水畅通，场地平整洁净。
13、现场管理责任制公开监督，做到现场材料堆放整齐，并竖立标牌公布栏，将各类材料标识清楚，机械设备停放有序。
14、加强文明施工教育，使参与施工的职工遵纪守法，上岗作业着装整齐、佩带标志、防护到位。靠近村庄作业时遵守当地村民的生活习惯和村规民约，避免因施工给当地村民的正常生活造成影响。
15、加强机械、车辆和司机人员的管理，做到遵章行车，安全礼让，不开带病车。
四、环境保护措施
1、环境保护方针：树环保理念，筑绿色工程。通过环境保护的认识，增强员工的环保意识和理念，让他们自觉遵守法律法规，遵守行业的有关条例、标准、规定，本着节能降耗，减少污染的原则，开展施工生产活动，并持续改进环境绩效，用爱心筑造绿色工程。
2、施工期间环境保护目标和指标。
1）目标：在工程施工期间，对噪音、振动、废水、废气和固体废弃物进行全面控制，尽量减少这些污染物排放对当地河流、农田、耕地、鱼塘造成污染，保护沿线植被，维护当地生态环境，保护文物。
2）指标：在工程施工期间，噪音、振动、废水、废气和固体废弃物的影响满足国家和广东省有关法规的要求；减少临时工程对保护沿线生态环境及农田耕地的影响，消除公众对施工的投诉。
3、施工应遵守的有关环境保护的其他规定：对于高速公路施工中粉尘污染的主要来源——施工车辆和筑路机械运行和运输产生的扬尘，应采取有效措施减轻施工现场的大气污染：
1）施工通道经常进行洒水处理。
2）采取可靠措施保证原有交通的正常通行和维持沿线村镇的居民饮水、农田灌溉、生产生活用电及通讯等管线的正常使用。
