钢化玻璃地面施工工艺.doc

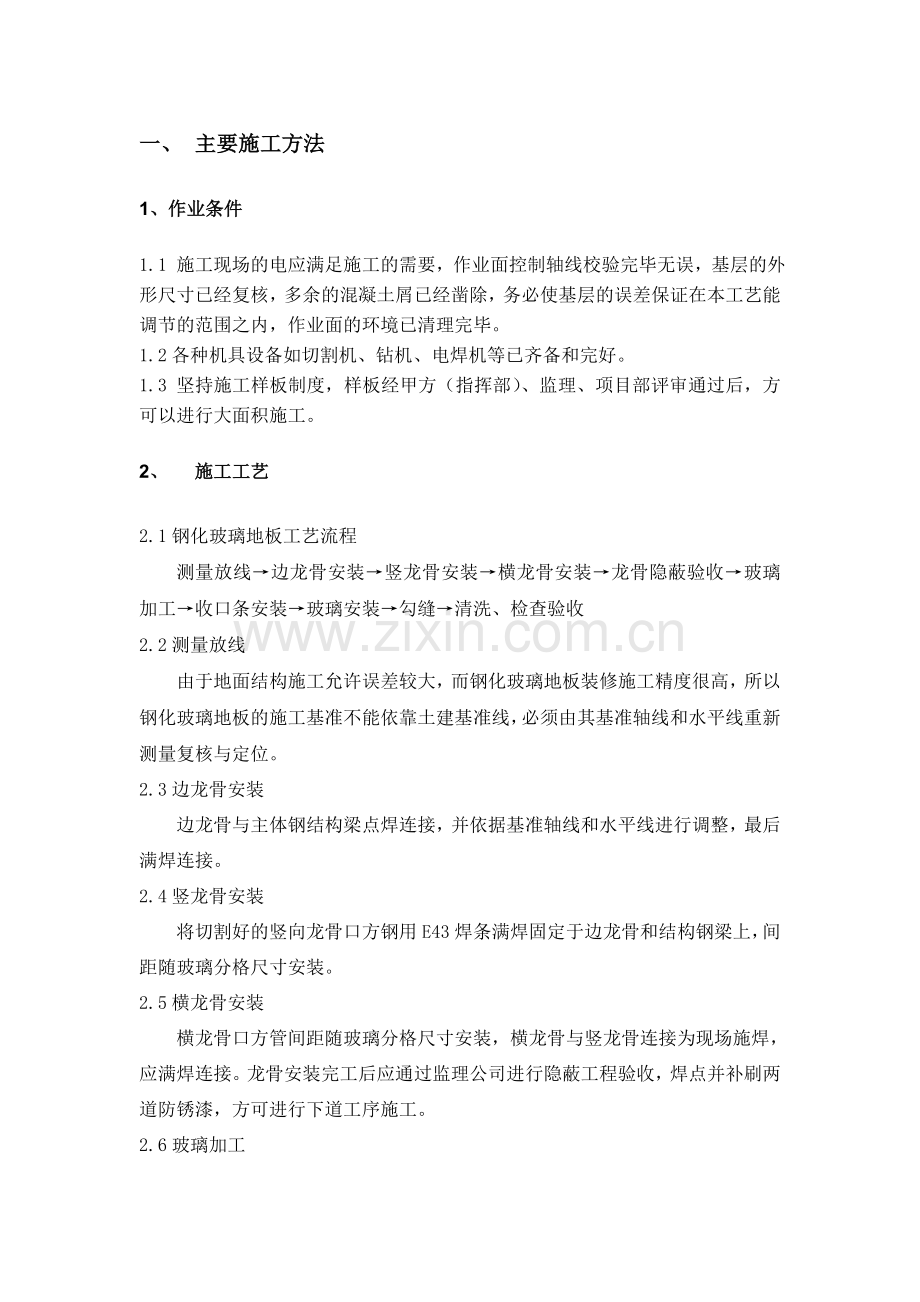

一、 主要施工方法
1、作业条件
1.1 施工现场的电应满足施工的需要，作业面控制轴线校验完毕无误，基层的外形尺寸已经复核，多余的混凝土屑已经凿除，务必使基层的误差保证在本工艺能调节的范围之内，作业面的环境已清理完毕。
1.2各种机具设备如切割机、钻机、电焊机等已齐备和完好。
1.3 坚持施工样板制度，样板经甲方（指挥部）、监理、项目部评审通过后，方可以进行大面积施工。
2、 施工工艺
2.1钢化玻璃地板工艺流程
测量放线→边龙骨安装→竖龙骨安装→横龙骨安装→龙骨隐蔽验收→玻璃加工→收口条安装→玻璃安装→勾缝→清洗、检查验收
2.2测量放线
由于地面结构施工允许误差较大，而钢化玻璃地板装修施工精度很高，所以钢化玻璃地板的施工基准不能依靠土建基准线，必须由其基准轴线和水平线重新测量复核与定位。
2.3边龙骨安装
边龙骨与主体钢结构梁点焊连接，并依据基准轴线和水平线进行调整，最后满焊连接。
2.4竖龙骨安装
将切割好的竖向龙骨口方钢用E43焊条满焊固定于边龙骨和结构钢梁上，间距随玻璃分格尺寸安装。
2.5横龙骨安装
横龙骨口方管间距随玻璃分格尺寸安装，横龙骨与竖龙骨连接为现场施焊，应满焊连接。龙骨安装完工后应通过监理公司进行隐蔽工程验收，焊点并补刷两道防锈漆，方可进行下道工序施工。

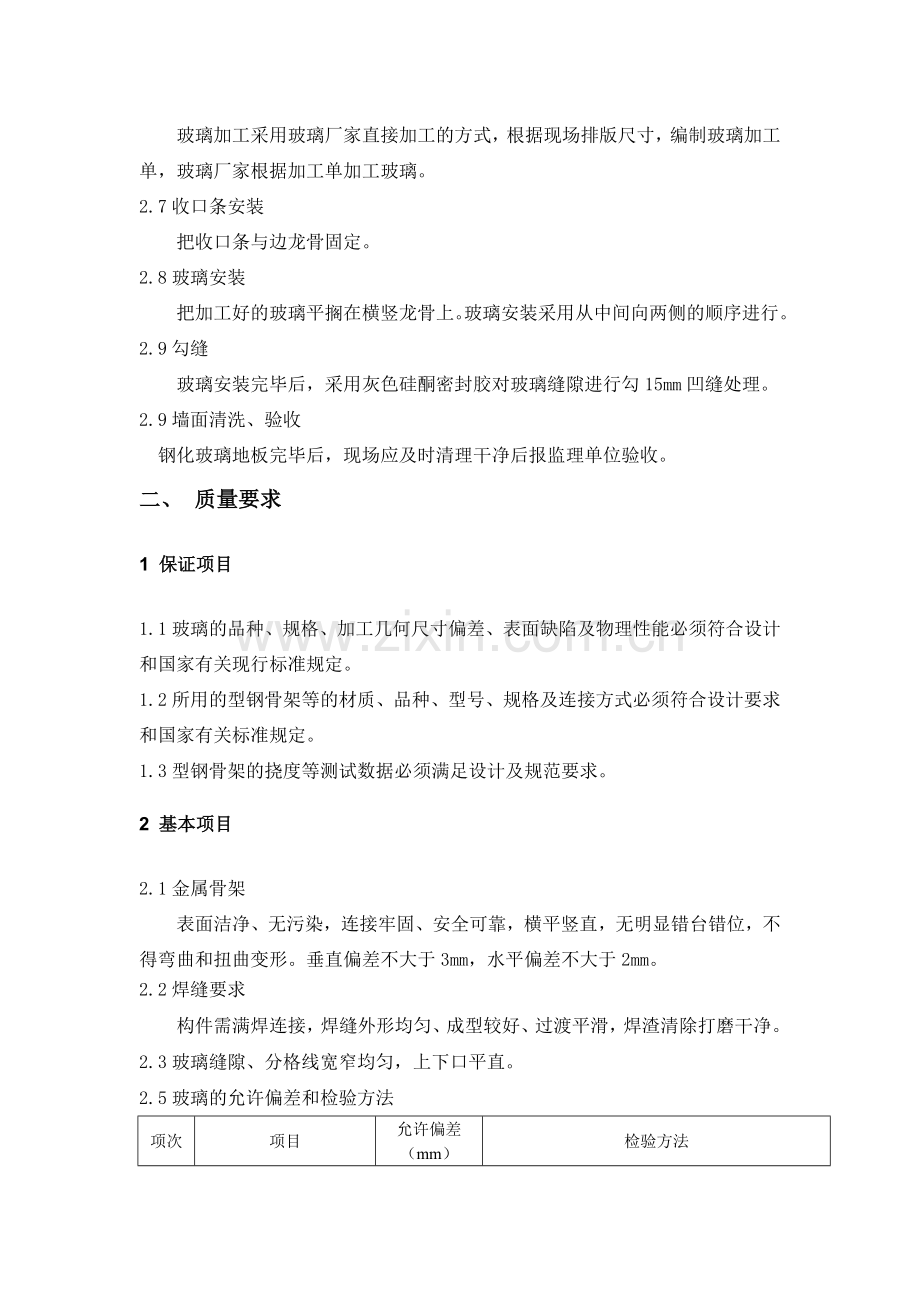

2.6玻璃加工
玻璃加工采用玻璃厂家直接加工的方式，根据现场排版尺寸，编制玻璃加工单，玻璃厂家根据加工单加工玻璃。
2.7收口条安装
把收口条与边龙骨固定。
2.8玻璃安装
把加工好的玻璃平搁在横竖龙骨上。玻璃安装采用从中间向两侧的顺序进行。
2.9勾缝
玻璃安装完毕后，采用灰色硅酮密封胶对玻璃缝隙进行勾15mm凹缝处理。
2.9墙面清洗、验收
钢化玻璃地板完毕后，现场应及时清理干净后报监理单位验收。
二、 质量要求
1 保证项目
1.1玻璃的品种、规格、加工几何尺寸偏差、表面缺陷及物理性能必须符合设计和国家有关现行标准规定。
1.2所用的型钢骨架等的材质、品种、型号、规格及连接方式必须符合设计要求和国家有关标准规定。
1.3型钢骨架的挠度等测试数据必须满足设计及规范要求。
2 基本项目
2.1金属骨架
表面洁净、无污染，连接牢固、安全可靠，横平竖直，无明显错台错位，不得弯曲和扭曲变形。垂直偏差不大于3mm，水平偏差不大于2mm。
2.2焊缝要求
构件需满焊连接，焊缝外形均匀、成型较好、过渡平滑，焊渣清除打磨干净。
2.3玻璃缝隙、分格线宽窄均匀，上下口平直。
2.5玻璃的允许偏差和检验方法
项次
项目
允许偏差（mm）
检验方法
1
立面垂直度
2
用2m垂直检测尺检查
2
表面平整度
2
用2m靠尺和塞尺检查
3
阴阳角方正
2
用直角检测尺检查
4
接缝直线度
2
拉5m线，不足5m拉通线，用钢直尺检查
5
接缝高低差
2
用钢直尺和塞尺检查

三、 成品保护措施
1.玻璃施工过程中与设备安装专业紧密配合，不得破坏已安装好的设备管线，如有设备管线等防碍施工，请与现场相关管理人员联系协调解决。
2刚施工完毕的玻璃墙面做好警示围挡，严禁磕划。
