蒸压加气混凝土砌块工程质量问题.doc

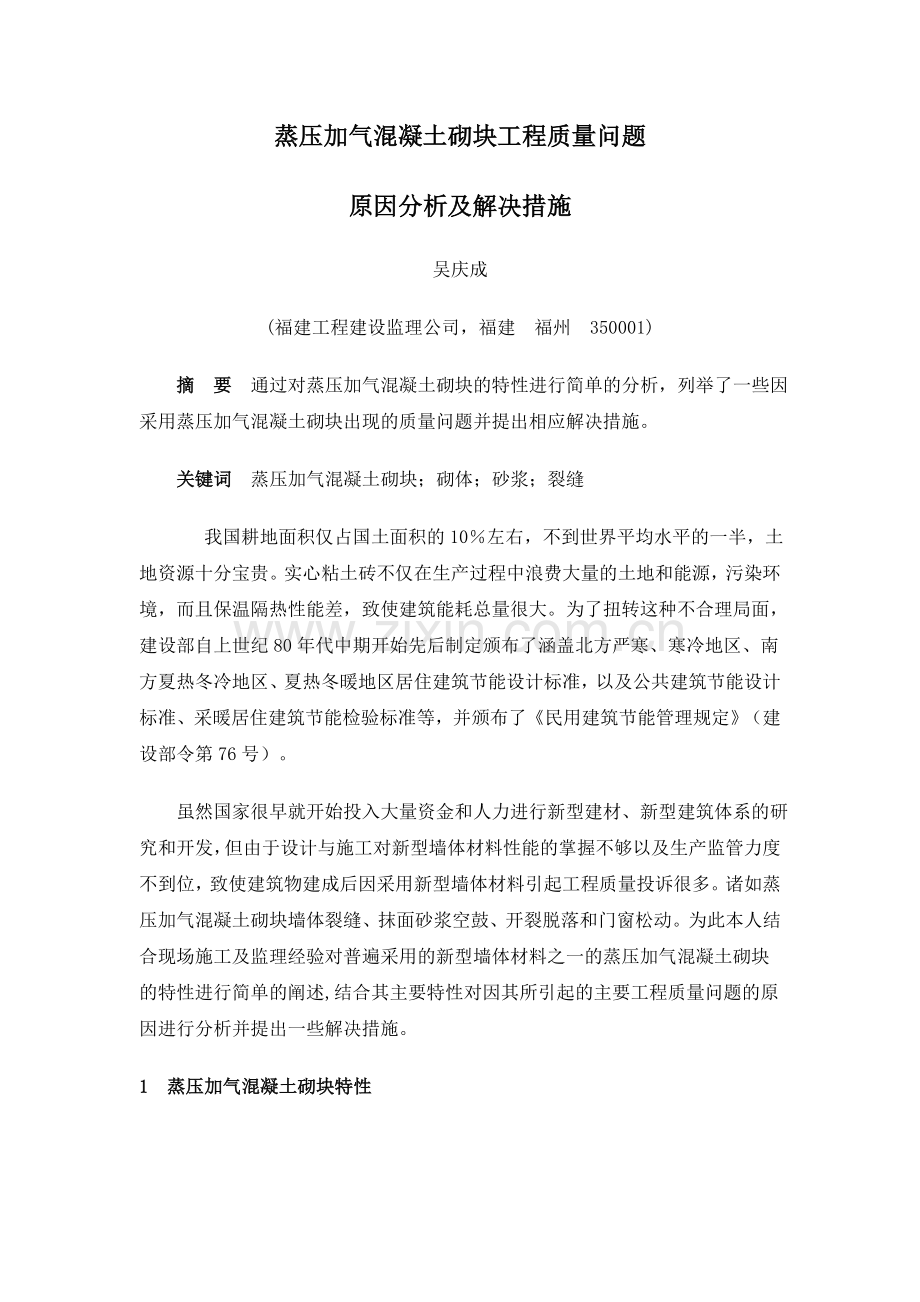

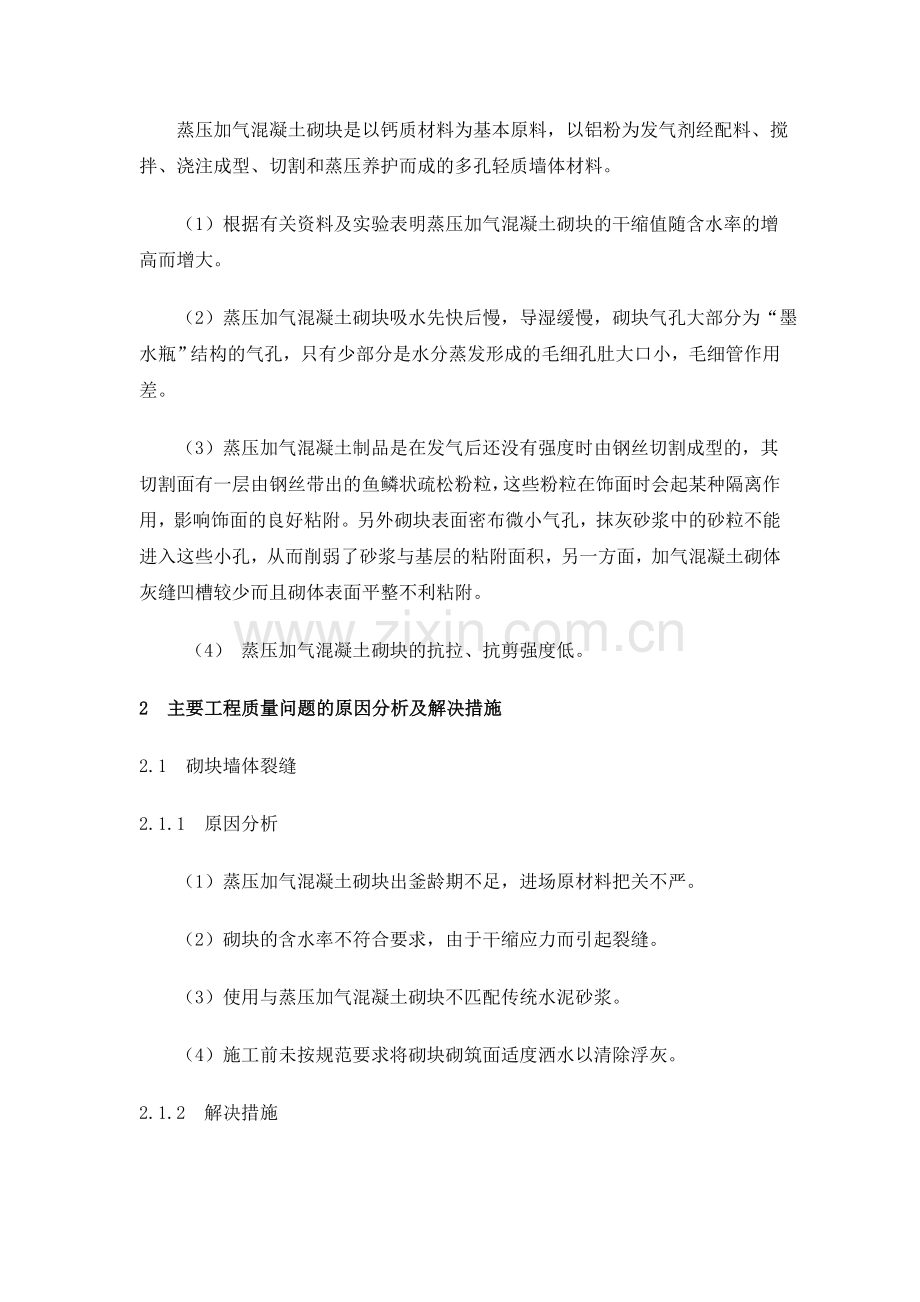

蒸压加气混凝土砌块工程质量问题原因分析及解决措施吴庆成(福建工程建设监理公司，福建 福州 350001) 摘 要 通过对蒸压加气混凝土砌块的特性进行简单的分析，列举了一些因采用蒸压加气混凝土砌块出现的质量问题并提出相应解决措施。 关键词 蒸压加气混凝土砌块；砌体；砂浆；裂缝 我国耕地面积仅占国土面积的10左右，不到世界平均水平的一半，土地资源十分宝贵。实心粘土砖不仅在生产过程中浪费大量的土地和能源，污染环境，而且保温隔热性能差，致使建筑能耗总量很大。为了扭转这种不合理局面，建设部自上世纪80年代中期开始先后制定颁布了涵盖北方严寒、寒冷地区、南方夏热冬冷地区、夏热冬暖地区居住建筑节能设计标准，以及公共建筑节能设计标准、采暖居住建筑节能检验标准等，并颁布了民用建筑节能管理规定（建设部令第76号）。 虽然国家很早就开始投入大量资金和人力进行新型建材、新型建筑体系的研究和开发，但由于设计与施工对新型墙体材料性能的掌握不够以及生产监管力度不到位，致使建筑物建成后因采用新型墙体材料引起工程质量投诉很多。诸如蒸压加气混凝土砌块墙体裂缝、抹面砂浆空鼓、开裂脱落和门窗松动。为此本人结合现场施工及监理经验对普遍采用的新型墙体材料之一的蒸压加气混凝土砌块的特性进行简单的阐述,结合其主要特性对因其所引起的主要工程质量问题的原因进行分析并提出一些解决措施。1 蒸压加气混凝土砌块特性 蒸压加气混凝土砌块是以钙质材料为基本原料，以铝粉为发气剂经配料、搅拌、浇注成型、切割和蒸压养护而成的多孔轻质墙体材料。 （1）根据有关资料及实验表明蒸压加气混凝土砌块的干缩值随含水率的增高而增大。 （2）蒸压加气混凝土砌块吸水先快后慢，导湿缓慢，砌块气孔大部分为“墨水瓶”结构的气孔，只有少部分是水分蒸发形成的毛细孔肚大口小，毛细管作用差。 （3）蒸压加气混凝土制品是在发气后还没有强度时由钢丝切割成型的，其切割面有一层由钢丝带出的鱼鳞状疏松粉粒，这些粉粒在饰面时会起某种隔离作用，影响饰面的良好粘附。另外砌块表面密布微小气孔，抹灰砂浆中的砂粒不能进入这些小孔，从而削弱了砂浆与基层的粘附面积，另一方面，加气混凝土砌体灰缝凹槽较少而且砌体表面平整不利粘附。 （4） 蒸压加气混凝土砌块的抗拉、抗剪强度低。2 主要工程质量问题的原因分析及解决措施2.1 砌块墙体裂缝2.1.1 原因分析 （1）蒸压加气混凝土砌块出釜龄期不足，进场原材料把关不严。 （2）砌块的含水率不符合要求，由于干缩应力而引起裂缝。 （3）使用与蒸压加气混凝土砌块不匹配传统水泥砂浆。 （4）施工前未按规范要求将砌块砌筑面适度洒水以清除浮灰。2.1.2 解决措施 （1）一般刚出厂的蒸压加气混凝土砌块稳定性差。干缩变形的特征是早期发展比较快，以后逐步变慢。因此，使用前应确保材料已达到使用龄期，体积基本稳定。不使用龄期小于28d的蒸压加气混凝土砌块，使用单位必须坚持产品验收，进场的所有砌块应附有出厂合格证，并对外观质量、尺寸偏差、强度等级进行进场复检。 （2）严格控制含水率，在砌块上墙前必须做好防水措施。尽量避免雨期施工，若一定要在雨期施工，砌块不应露天贴地堆放，被雨水淋透了的砌块要等水分散失到一定程度才准上墙砌筑，砌好的墙体应有防雨水冲刷措施。 （3）应用专用砌筑砂浆。与传统水泥砂浆相比专用砂浆的保水性、和易性、密实性、粘结强度好，其收缩性与蒸压加气混凝土砌块性能指标一致。 （4）施工前按规范要求将砌块砌筑面适度洒水清除浮灰，以提高砌筑砂浆与砌块的粘结。2.2 抹面砂浆层裂缝空鼓2.2.1 原因分析 砌块墙体与抹灰层粘结不好，致使两者因弹性模量和线膨胀系数不同而产生裂缝。 （1）未控制抹灰时间。 （2）抹面砂浆层抹面施工前未按规范要求先进行基层处理，将基层清扫干净，影响基层与抹面砂浆层的粘结。 （3）抹面砂浆层抹面施工前未按规范要求先涂刷界面剂，传统砂浆保水性差，水泥水化反应不完全，降低粘结强度。 （4）抹面砂浆未采取必要的养护措施。2.2.2 解决措施 （1）抹灰时间应按规范要求控制在砌筑完成至少7d且经验收合格后进行，如遇雨季施工时，砌筑完成和抹灰之间的间隔时间要视墙面的干燥程度适当延长。 （2）选用弹性模量和收缩值与加气混凝土相接近的专用砂浆。 （3）抹面砂浆层抹面施工前按规范要求先进行基层处理，将基层清扫干净，涂刷界面剂，界面剂的作用是不使蒸压加气混凝土砌块过多地吸取抹灰砂浆的水分，避免砂浆在未充分水化前失水而形成空鼓开裂，同时也能增强与蒸压加气混凝土砌块的粘结力。 （4）抹面砂浆采取必要的养护措施。 2.3 门窗框固定不牢 门窗框与加气混凝土砌块墙体固定不牢、容易松动，也是加气混凝土砌块建筑的常见问题，尤以门框松动最为常见，甚至门框两侧出现裂缝或墙面抹灰脱落和门框掉下来。2.3.1 原因分析 未按规定要求用胶结圆木方法固定门窗框和预砌带有预埋件的素混凝土块，而只是用钉子或膨胀螺栓直接将门框固定在加气混凝土墙的砌块上，而加气混凝土砌块本身强度较低，经常用力开关门窗必然导致门窗框松动。2.3.2 解决措施 (1)绝不允许直接用钉子或膨胀螺栓将门窗框固定在加气混凝土砌块墙体上，应采用胶结圆木方法来固定门窗框。 (2)对不宜用胶结圆木方法固定门窗框的砌块墙，可采取预制长为加气混凝土砌块长度一半的素混凝土块，根据门窗框所需固定间距预埋在加气混凝土墙内，以便钻孔打入膨胀螺栓等固定门窗框。3 工程实例 （1）某私人住宅七层钢筋混凝土框架结构建筑面积800m2，内墙采用蒸压加气混凝土砌块砌筑，因为私人住宅，考虑费用问题，未请管理规范的施工单位施工，更未请监理单位监理，现场管理松散，未能针对蒸压加气混凝土砌块特点进行原材料、施工工艺控制，只按传统砌块施工方法施工，结果2005年底完工至今发现多处墙体裂缝、抹面砂浆空鼓、开裂，影响正常使用。 （2）某大学新校区生活区公寓楼钢筋混凝土框架结构一层为架空层，二至七层为宿舍，建筑内外墙采用蒸压加气混凝土砌块砌筑，建筑面积800m2。本工程工期紧，砌体施工正值雨季，施工限制因素多，参建各方都非常重视，根据蒸压加气混凝土砌块特点，按规范从材料到工艺到各工序之间的配合等环节进行全过程控制，2005年8月完工至今未发现质量问题。4 结语 与传统墙体材料相比，蒸压加气混凝土砌块是一种新型墙体材料，为了切实有效保证墙体施工质量，施工单位及监理单位应完善质量保证体系吸取同类工程经验教训，根据新材料的特性及施工特点按规范有针对性重点采取措施
