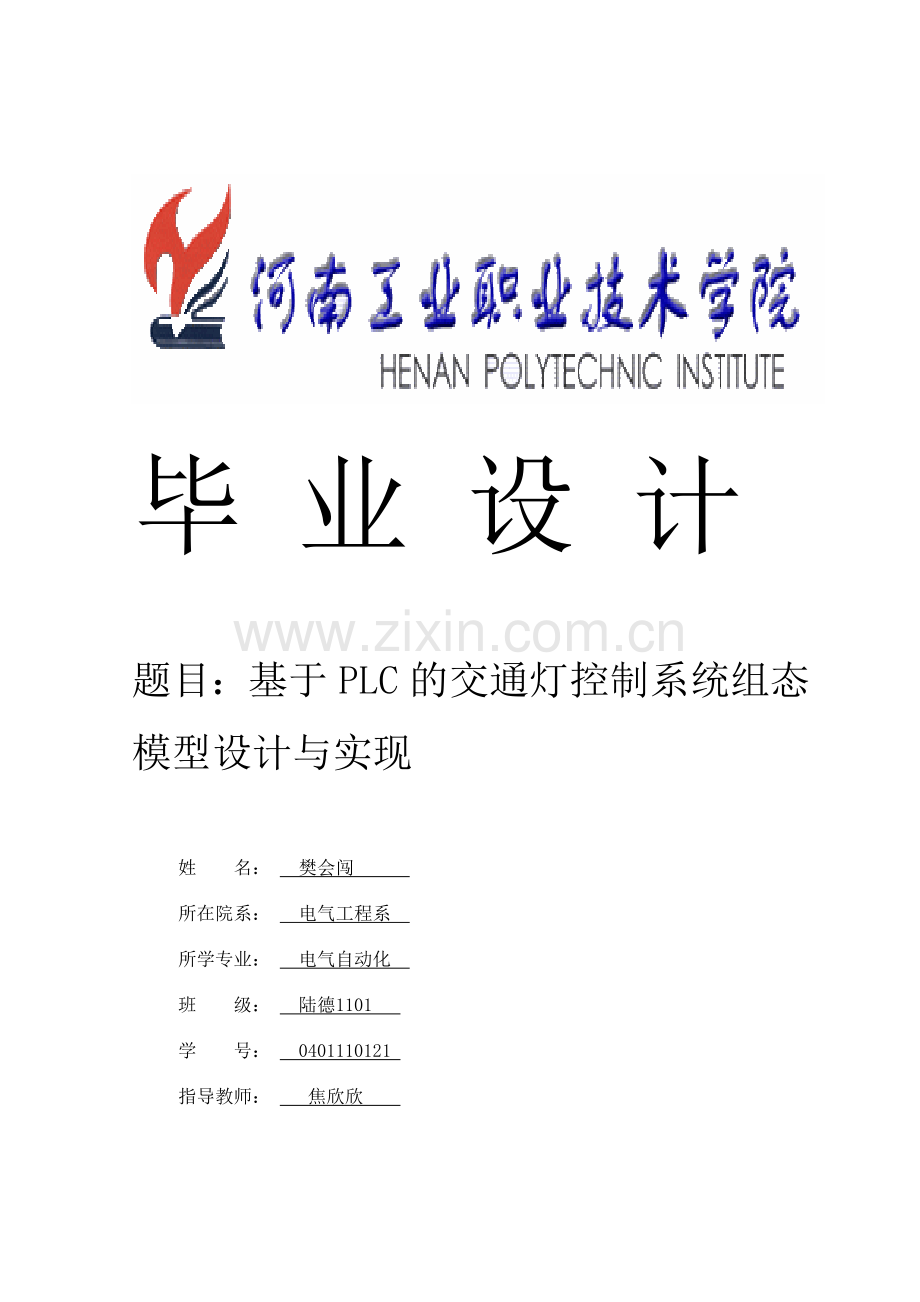

毕 业 设 计题目：基于PLC的交通灯控制系统组态模型设计与实现 姓 名： 樊会闯 所在院系： 电气工程系 所学专业： 电气自动化 班 级： 陆德1101 学 号： 0401110121 指导教师： 焦欣欣 基于PLC的交通灯控制系统组态模型设计与实现摘 要1第一章 绪 论31.1 PLC及MCGS介绍31.1.1 PLC简单概述31.1.2 MCGS系统介绍51.2 十字路口交通灯控制任务61.3 研究目的和意义71.4 方案比较81.4.1 采用数字逻辑电路设计81.4.2 PLC设计9第二章 交通信号控制系统实况102.1十字路口交通灯控制实际情况描述102.1.1十字路口交通灯控制实验面板图：102.1.2 控制任务要求112.2 结合十字路口交通灯的路况画出模拟图112.3 十字路口交通灯模拟控制时序图122.4交通灯控制流程图12第三章 可编程控制器程序设计143.1可编程控制器I/O端口分配143.2 PLC的外部接线图153.2.1输入/输出接线列表153.2.2 PLC外部接线原理图163.3程序梯形图及指令语句表163.3.1梯形图程序173.3.2梯形图所对应的语句表19第四章 十字路口交通灯的组态控制过程224.1工程的建立和变量定义224.1.1 工程的建立224.1.2 变量的定义224.1.3 设备与变量连接244.2画面建立254.2.1工程画面建立254.2.2动画组态图制作254.2.3调试系统组态制作284.3 动画连接294.3.1交通灯的动画连接294.3.2调试系统的动画连接304.4 脚本编辑314.5 组态运行34第五章 实验结果345.1 实验结果实物图34第六章 总 结38参考文献39致谢40摘 要当今，红绿灯安装在各个道口上，已经成为疏导交通车辆最常见和最有效的手段。社会的发展，人们的消费水平不断的提高，私人车辆不断的增加。人多、车多道路少的道路交通状况已经很明显了。所以采用有效的方法控制交通灯是势在必行的。PLC 的智能控制原则是控制系统的核心，采用PLC把东西方向或南北方向的车辆按数量规模进行分档，相应给定的东西方向与南北方向的绿灯时长也按一定的规律分档. 这样就可以实现按车流量规模给定绿灯时长，达到最大限度的有车放行，减少十字路口的车辆滞流，缓解交通拥挤、实现最优控制，从而提高了交通控制系统的效率.PLC结构简单、编程方便、可靠性高等优点，已广泛用于工业过程和位置的自动控制中。由于PLC具有对使用环境适应性强的特性，同时其内部定时器资源十分丰富，可对目前普遍使用的“渐进式”信号灯进行精确控制，特别对多岔路口的控制可方便地实现。因此现在越来越多地将PLC应用于交通灯系统中。PLC还具有通讯联网功能，将同一条道路上的信号灯组成一局域网进行统一调度管理，可缩短车辆通行等候时间，实现科学化管理。在实时检测和自动控制的PLC应用系统中，PLC往往是作为一个核心部件来使用。关键字：PLC、交通灯、控制系统、组态设计AbstractToday, traffic lights installed on the crossing at all, to ease the traffic of vehicles has become the most common and most effective means. Social development, peoples consumption levels continue to increase, private vehicles is increasing. Of people, cars and more roads have less traffic status is obvious. Therefore, the adoption of effective methods to control traffic lights is imperative. PLC intelligent control principle is the core of the control system using PLC north-south direction to east-west direction or scale of the vehicle by the number of sub-file, the appropriate thing given the green light north-south direction and length of time is also sub-file according to certain rules. This scale can be achieved given the green light at traffic duration, to achieve maximum release a car to reduce the stagnation of vehicles crossing to ease traffic congestion, to achieve optimal control, thus improving the efficiency of traffic control system. PLC structure is simple, easy programming, high reliability, has been widely used for industrial process and location of the automatic control. The use of the PLC has the characteristics of environmental adaptability, while its internal timer resources are very rich, the current widespread use of the progressive signal for precise control, particularly control of multi-fork can be easily achieved. Therefore, the PLC is now increasingly used in traffic lights system. PLC also has a communications networking capabilities, the same signal on the road to form a unified LAN management, and can shorten the waiting time for vehicle traffic, to achieve scientific management. In real-time detection and application of automatic control systems PLC, PLC is often used as a core component. Keywords: PLC, traffic lights, control systems, configuration design 第一章 绪 论1.1 PLC及MCGS介绍1.1.1 PLC简单概述（一）什么是PLC可编程序控制器，英文称Programmable Controller，简称PC。但由于PC容易和个人计算机（Personal Computer）混淆，故人们仍习惯地用PLC作为可编程序控制器的缩写。它是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器，用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。PLC是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点，又照顾到现场电气操作维修人员的技能与习惯，特别是PLC的程序编制，不需要专门的计算机编程语言知识，而是采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学；调试与查错也都很方便。用户在购到所需的PLC后，只需按说明书的提示，做少量的接线和简易的用户程序的编制工作，就可灵活方便地将PLC应用于生产实践。（二）PLC的结构及各部分PLC的类型繁多，功能和指令系统也不尽相同，但结构与工作原理则大同小异，通常由主机、输入/输出接口、电源、编程器扩展器接口和外部设备接口等几个主要部分组成。PLC的硬件系统结构如下图所示：（三）PLC的工作原理PLC是采用“顺序扫描，不断循环”的方式进行工作的。即在PLC运行时，CPU根据用户按控制要求编制好并存于用户存储器中的程序，按指令步序号（或地址号）作周期性循环扫描，如无跳转指令，则从第一条指令开始逐条顺序执行用户程序，直至程序结束。然后重新返回第一条指令，开始下一轮新的扫描。在每次扫描过程中，还要完成对输入信号的采样和对输出状态的刷新等工作。PLC的扫描一个周期必经输入采样、程序执行和输出刷新三个阶段。PLC在输入采样阶段：首先以扫描方式按顺序将所有暂存在输入锁存器中的输入端子的通断状态或输入数据读入，并将其写入各对应的输入状态寄存器中，即刷新输入。随即关闭输入端口，进入程序执行阶段。PLC在程序执行阶段：按用户程序指令存放的先后顺序扫描执行每条指令，执行的结果再写入输出状态寄存器中，输出状态寄存器中所有的内容随着程序的执行而改变。输出刷新阶段：当所有指令执行完毕，输出状态寄存器的通断状态在输出刷新阶段送至输出锁存器中，并通过一定的方式（继电器、晶体管或晶闸管）输出，驱动相应输出设备工作。1.1.2 MCGS系统介绍（一）什么是MCGSMCGS (Monitor and Control Generated System，通用监控系统)是一套用于快速构造和生成计算机监控系统的组态软件，它能够在基于Microsoft的各种32位Windows平台上运行，通过对现场数据的采集处理，以动画显示、报警处理、流程控制和报表输出等多种方式向用户提供解决实际工程问题的方案，在工业控制领域有着广泛的应用。MCGS组态软件功能强大，操作简单，易学易用，普通工程人员经过短时间的培训就能迅速掌握多数工程项目的设计和运行操作。同时使用MCGS组态软件能够避开复杂的计算机软、硬件问题，集中精力去解决工程问题本身，根据工程作业的需要和特点，组态配置出高性能、高可靠性和高度专业化的工业控制监控系统。（二）MCGS的构成MCGS系统包括组态环境和运行环境两个部分。用户的所有组态配置过程都在组态环境中进行，它相当于一套完整的工具软件，帮助用户设计和构造自己的应用系统。用户组态生成的结果是一个数据库文件，称为组态结果数据库。运行环境是一个独立的运行系统，它按照组态结果数据库中用户指定的方式进行各种处理，完成用户组态设计的目标和功能。运行环境本身没有任何意义，必须与组态结果数据库一起作为一个整体，才能构成用户应用系统。一旦组态工作完成，运行环境和组态结果数据库就可以离开组态环境而独立运行在监控计算机上。支持软件不仅编制PLC程序需要，监控PLC运行，特别是监视PLC所控制的系统的工作状况也需要。所以，多数支持编程的软件，也具有监视PLC工作的功能。 此外，也有专用于监控PLC工作的软件，它多与PLC的监视终端连用。 1.2 十字路口交通灯控制任务信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，且先南北红灯亮，东西绿灯亮。当启动开关断开时，所有信号灯都熄灭。 南北红灯亮维持25秒，在南北红灯亮的同时东西绿灯也亮，并维持20秒。到20秒时，东西绿灯闪亮，闪亮3秒后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维持2秒。到2秒时，东西黄灯熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮。东西红灯亮维持30秒。南北绿灯亮维持20秒，然后闪亮3秒后熄灭。同时南北黄灯亮，维持2秒后熄灭，这时南北红灯亮，东西绿灯亮，周而复始。1.3 研究目的和意义在十字路口设置交通灯可以对交通进行有效的疏通，并为交通参与者的安全提供了强有力的保障。但是随着社会、经济的快速发展，原先的交通灯控制系统已经不能适应现在日益繁忙的交通状况。如何改善交通灯控制系统，使其适应现在的交通状况，成为研究的课题。 传统的十字路口交通控制灯，通常的做法是：事先经过车辆流量的调查，运用统计的方法将两个方向红绿灯的延时预先设置好。然而，实际上车辆流量的变化往往是不确定的，有的路口在不同的时段甚至可能产生很大的差异。即使是经过长期运行、较适用的方案，仍然会发生这样的现象：绿灯方向几乎没有什么车辆，而红灯方向却排着长队等候通过。这种流量变化的偶然性是无法建立准确模型的，统计的方法已不能适应迅猛发展的交通现状，更为现实的需要是能有一种能够根据流量变化情况自适应控制的交通灯。目前，大部分城市中十字路口交通灯的控制普遍采用固定转换时间间隔的控制方法。由于十字路口不同时刻车辆的流量是复杂的、随机的和不确定的，采用固定时间的控制方法，经常造成道路有效利用时间的浪费，出现空等现象，影响了道路的畅通。为此，采用不依赖数学模型的模糊控制方法设计交通灯控制器，能较好地解决这个问题。可编程控制器交通灯控制系统集成自动控制技术、计量技术、新传感器技术、计算机管理技术于一体的机电一体化产品；充分利用计算机技术对生产过程进行集中监视、控制管理和分散控制；充分吸收了分散式控制系统和集中控制系统的优点，采用标准化、模块化、系统化设计，配置灵活、组态方便。另外随着众多高科技技术在日常生活的普遍应用，城市空中各种电磁干扰日益严重，为保证交通控制的可靠、稳定，选择了能够在恶劣的电磁干扰环境下正常工作的PLC是必要的。1.4 方案比较1.4.1 采用数字逻辑电路设计工作原理:选用十六进制计数器74161和3线-8线译码器74LS138。经过译码后，输出十字路口南北、东西二个方向的控制信号。其中黄灯信号必须满足间歇闪耀；在夜间时黄灯一直闪耀，而绿、红灯灭。基本组成:主要由控制器部分和数字显示部分,秒脉冲发生器等组成。显示控制部分实际上是一个定时控制电路。当绿灯亮时，使减法计数器开始工作（用对方的红灯信号控制），每来一个秒脉冲，使计数器减1，直到计数器为“0”停止。译码显示可用74LS47 驱动BCD码七段译码器，计数器采用可预制加、减计数器，如74LS168、74LS190、74LS193等 数字电路的特点:数字电路的信号是不连续变化的数字信号，所以在数字电路中工作的器件多数工作在开关状态，即工作在饱和区和截止区，而放大区只是过渡状态。数字电路的主要研究对象是电路的输入和输出之间的逻辑关系，因而在数字电路中就不能采用模拟电路的分析方法，例如，微变等效电路法等就不适用了。这里的主要分析工具是逻辑代数，表达电路的功能主要用真值表，逻辑表达式及波形图等。其在任何时刻的输出，仅取决于电路此刻的输入状态，而与电路过去的状态无关，它们不具有记忆功能。 或者在任何时候的输出，不仅取决于电路此刻的输入状态，而且与电路过去的状态有关，它们具有记忆功能。1.4.2 PLC设计采用计算机和FX2N-48M2系列PLC，在计算机上编译调试好交通灯控制程序，启动PLC写入程序，经过运行后，输出十字路口南北、东西二个方向的控制信号。其中黄灯信号必须满足间歇闪耀；在夜间时黄灯一直闪耀，而绿、红灯灭。可编程控制器交通灯控制系统的特点：编程简单，维修方便；联机自动就地工作；上机控制的单周期运行方式；由上位机通过串口向下位机送入设定配方参数实现自动控制；自动启动、自动停机控制方式。近年来PLC的性能价格比有较大幅度的提高，使得实际应用成为可能。本系统采用PLC是基于以下四个原因：PLC具有很高的可靠性，通常的平均无故障时间都在30万小时以上；编程能力强，可以将模糊化、模糊决策和解模糊都方便地用软件来实现；抗干扰能力强，目前空中各种电磁干扰日益严重，为了保证交通控制的靠稳定，我们选择了能够在恶劣的电磁干扰环境下正常工作的PLC；安装简单维修方便，PLC不需要专门的机房，可以在各种工业环境下直接运行。使用时只需要将现场的各种设备与PLC相应的I/O端连接，系统便可投入运行。第二章 交通信号控制系统实况2.1十字路口交通灯控制实际情况描述2.1.1十字路口交通灯控制实验面板图：实验面板图中，甲模拟东西向车辆行驶状况；乙模拟南北向车辆行驶状况。东西南北四组红绿黄三色发光二极管模拟十字路口的交通灯2.1.2 控制任务要求信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，且先南北红灯亮，东西绿灯亮。当启动开关断开时，所有信号灯都熄灭。 南北红灯亮维持25秒，在南北红灯亮的同时东西绿灯也亮，并维持20秒。到20秒时，东西绿灯闪亮，闪亮3秒后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维持2秒。到2秒时，东西黄灯熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮。东西红灯亮维持30秒。南北绿灯亮维持20秒，然后闪亮3秒后熄灭。同时南北黄灯亮，维持2秒后熄灭，这时南北红灯亮，东西绿灯亮，周而复始。2.2 结合十字路口交通灯的路况画出模拟图北 南东西 交通指挥灯示意图绿 黄红绿黄红红黄绿绿红黄 2.3 十字路口交通灯模拟控制时序图 交通指挥信号灯控制系统工作时，对指挥灯的控制要求按一定时序进行，如图6-18所示。启动/停止南北红灯东西绿灯东西黄灯东西红灯南北绿灯南北黄灯交通信号灯时序状态示意图2.4交通灯控制流程图根据交通灯的实际控制情况，可得出其流程图如下：第三章 可编程控制器程序设计3.1可编程控制器I/O端口分配根据对交通指挥信号灯系统控制要求分析，系统采用自动控制方式，输入有系统开启与停止按钮信号；输出有东西方向、南北方向各两组指示信号。甲模拟东西向车辆行驶状况；乙模拟南北向车辆行驶状况由此可知，该系统所需的输入点数为1，输出点数为8，全部是开关量，则可将I/O分配用下表表示。输入元件输入地址输出元件输出地址开启/停止按钮SB0.00南北绿灯Y010.00南北黄灯Y110.01南北红灯Y210.02东西绿灯Y310.03东西黄灯Y410.04东西红灯Y510.05 甲Y610.06乙Y710.07 交通指挥灯的I/O分配表3.2 PLC的外部接线图3.2.1输入/输出接线列表输入接线SDX0 根据上述I/O表可知，I/O所需点数只有9点，故选用FX2N-48MR微型PLC即可。则PLC外部输入输出的信号接线如图所示。输出接线南北G南北Y南北R东西G东西Y东西R甲乙Y0Y1Y2Y3Y4Y5Y7Y6 3.2.2 PLC外部接线原理图南北GCOM0X0乙灯甲灯东西R东西Y东西G南北RY7Y6Y5Y4Y3Y2Y1Y0COM2COM1南北YSBPLC外部接线原理图3.3程序梯形图及指令语句表3.3.1梯形图程序根据对交通信号灯的控制要求及PLC控制系统的I/O分配的定义，可对PLC进行控制程序的设计，其梯形图如图所示。下面对所设计的梯形图作几点说明： 当启动开关SD合上时，X000触点接通，Y002得电，南北红灯亮；同时Y002的动合触点闭合，Y003线圈得电，东西绿灯亮。1秒后，T12的动合触点闭合，Y007线圈得电，模拟东西向行驶车的灯亮。维持到20秒，T6的动合触点接通，与该触点串联的T22动合触点每隔0.5秒导通0.5秒，从而使东西绿灯闪烁。又过3秒，T7的动断触点断开，Y003线圈失电，东西绿灯灭；此时T7的动合触点闭合、T10的动断触点断开，Y004线圈得电，东西黄灯亮，Y007线圈失电，模拟东西向行驶车的灯灭。再过2秒后，T5的动断触点断开，Y004线圈失电，东西黄灯灭；此时起动累计时间达25秒，T0的动断触点断开，Y002线圈失电，南北红灯灭，T0的动合触点闭合，Y005线圈得电，东西红灯亮，Y005的动合触点闭合，Y000线圈得电，南北绿灯亮。1秒后，T13的动合触点闭合，Y006线圈得电，模拟南北向行驶车的灯亮。又经过25秒，即起动累计时间为50秒时，T1动合触点闭合，与该触点串联的T22的触点每隔0.5秒导通0.5秒，从而使南北绿灯闪烁；闪烁3秒，T2动断触点断开，Y000线圈失电，南北绿灯灭；此时T2的动合触点闭合、T11的动断触点断开，Y001线圈得电，南北黄灯亮，Y006线圈失电，模拟南北向行驶车的灯灭。维持2秒后，T3动断触点断开，Y001线圈失电，南北黄灯灭。这时起动累计时间达5秒钟，T4的动断触点断开，T0复位，Y003线圈失电，即维持了30秒的东西红灯灭。上述是一个工作过程，然后再周而复始地进行。3.3.2梯形图所对应的语句表步序指令器件号说明步序指令器件号说明0LDX000启动22LDT11ANIT423OUTT11南北向车27秒2OUTT0南北红灯25秒24K2703K25025OUTT2南北绿灯闪烁4LDT026K305OUTT4东西红灯30秒27LDT26K30028OUTT3南北黄灯2秒7LDX00029K208ANIT030LDIT09OUTT6东西绿灯20秒31ANDX00010K20032OUTY002南北红灯工作11LDT633LDT012OUTT10东西向车22秒34OUTY005东西红灯工作13K22035LDY00214OUTT7东西绿灯闪烁36ANIT615K3037LDT616LDT738ANIT717OUTT5东西黄灯2秒39ANDT2218K2040ORB19LDT041OUTY003东西绿灯工作20OUTT1南北绿灯25秒42LDY00221K25043ANIT6步序指令器件号说明步序指令器件号说明44LDT664LDT145ANIT765ANIT246ORB66ORB47OUTT12延时1秒67OUTT13延时1秒48K1068K1049LDT1269LDT1350ANIT1070ANIT1151OUTY007东西向车行驶71OUTY006南北向车行驶52LDT772LDT253ANIT573ANIT354OUTY004东西黄灯工作74OUTY001南北黄灯工作55LDY00575LDX00056ANIT176ANIT2357LDT177OUTT22产生1秒脉冲58ANIT278K559ANDT2279LDT2260ORB80OUTT2361OUTY000南北绿灯工作81K562LDY00582END程序结束63ANIT1 第四章 十字路口交通灯的组态控制过程4.1工程的建立和变量定义4.1.1 工程的建立(1) 单击文件菜单中“新建工程”选项，自动生成新建工程，将默认的工程名改为：“交通灯.MCG”。(2) 点击”保存”按钮,将文件保存,工程创建完成。4.1.2 变量的定义首先对系统的各个变量进行定义。各变量定义如下：变量名变量类型初始值注释Y0开关量0解放南北路绿灯信号Y1开关量0解放南北路黄灯信号Y2开关量0解放南北路红灯信号Y3开关量0团结东西路绿灯信号Y4开关量0团结东西路黄灯信号Y5开关量0团结东西路红灯信号Y6开关量0外部输入南北通车信号Y7开关量0外部输入东西通车信号MOVEX1数值型0东西向1号车位置信号MOVEX2数值型0东西向2号车位置信号MOVEX3数值型0东西向3号车位置信号MOVEX4数值型0东西向4号车位置信号MOVEY1数值型0南北向1号车位置信号MOVEY2数值型0南北向2号车位置信号MOVEY3数值型0南北向3号车位置信号MOVEY4数值型0南北向4号车位置信号4.1.3 设备与变量连接(1)在工作台“设备窗口”中双击“设备窗口”图标进入。 (2)点击工具条中的“工具箱”图示，打开“设备工具箱”。 (3)单击“设备工具箱”中的“设备管理”按钮，弹出设备管理窗口。 (4)在可选设备列表中，双击“串口通讯父设备”。 (5)双击“串口通讯父设备”，在下方出现串口通讯父设备图标。 (6)双击串口通讯父设备图标，将“串口通讯父设备”添加到右侧选定设备列表中。 (7)单击确认并保存。 (8)在工作台“设备窗口”中双击“设备窗口”图标进入。设备被添加到设备组态窗口中。 (9)用同样的方法将可选设备列表中的“PLC设备”下的“三菱Fx-232”加到“设备0-串口通讯父设备”目录下。(10)双击“设备0-串口通讯父设备”，进入串口通讯父设备属性设置窗口。设置内部属性完成之后单击确认，完成内部属性设置。(11)双击“设备1-三菱Fx-232”，进入三菱Fx-232设备属性设置窗口。设置内部属性完成之后单击确认，完成内部属性设置。4.2画面建立4.2.1工程画面建立(1)在“用户窗口”中单击“新建窗口”按钮，建立“窗口0”、“窗口1”。(2)选中“窗口0”，单击“窗口属性”，进入“用户窗口属性设置”。 (3)将窗口名称改为：交通灯01；窗口标题改为：控制窗口；窗口位置选中“最大化显示”、“固定边”，窗口背景色选为浅蓝色，其他不变，单击“确定”。 (4)选中“窗口1”，单击“窗口属性”，进入“用户窗口属性设置”。 (5)将窗口名称改为：调试系统；窗口标题改为：调试系统。窗口位置选中“顶部工具条”，窗口边界选择“固定边”，单击“确认”。 (6)在“用户窗口”中，选中“窗口属性”，点击右键，选择下拉菜单中的“设置为启动窗口”选项，将该窗口设置为运行时自动加载的窗口。4.2.2动画组态图制作 (1)选中“控制窗口”的窗口标题，单击“动画组态”，进入动画组态窗口，开始编辑画面。(2)单击工具条中的“工具箱”按钮，打开绘图工具箱。选择“工具箱”内的“矩形”按钮，鼠标的光标呈“十字”形，在窗口中拖拽鼠标，拉出一个272*167的矩形。再绘制出同样大小的矩形3个 分别置于画面的左上方,右上方,左下方,右下方。将鼠标置于矩形上单击鼠标右键，选择“转换成位图”选项，再次单击鼠标右键，选择“载入位图”，选择从网上下载的图片将其载入矩形框中。载入后如下图：四个角上的图片用来模拟街道四周的建筑物。(3)选择“工具箱”内的“矩形”按钮，鼠标的光标呈“十字”形，在窗口中拖拽鼠标，拉出一个987*163的矩形。和一个186*641的矩形。调整两个矩形的位置使两个矩形在图像的中间位置相交。点击其中水平方向较长的矩形进入属性设置窗口，将“填充颜色”选为灰色，“边线颜色”选择“无边线颜色”。点击“工具箱”中的“直线”，在主画面64*321位置绘制一条长200单位的直线，点击直线的“属性”，选择“边线线型”选择从下向上的第3个线型，再在“属性”中选择“边线颜色”，选择黄色。将画好的黄色粗线复制1份，置于距原有线的上部5个单位的位置处。在位置637*319处绘制同样属性的两条黄色粗线，过程同上。在垂直方向较长的矩形上同样绘制4条黄色粗线，过程同上。点击“工具箱”，选择“标签”，调整好合适位置在标签栏中输入“解放南路”，将“字体”选为黑体，“字号”选为“小二”，颜色选“红色”。再绘制3个标签，分别在标签中用同样字体输入“解放北路”，“团结东路”，“团结西路”。并将标签调整到合适位置。绘制后效果如图：(4)选择“工具箱”，点击“插入元件”，在“对象元件库”中选择“指示灯7”，共插入4个指示灯，分别置于四个街角处。在“工具箱”中点击“标签”，将“标签”调整好大小，设置“标签”属性，在属性中点击“填充颜色”，选择“填充效果”在“颜色”中选择“双色”，颜色选择“白色”，颜色2选择“蓝色”，“底纹效果”选择“横向”。在标签中输入“团结东灯”。用同样的方法将“团结西灯”，“解放南灯”，“解放北灯”输入标签中，并调整属性。(5)选择“工具箱”内的“矩形”按钮，鼠标的光标呈“十字”形，在窗口中拖拽鼠标，拉出一个83*58矩形。共绘制同样大小的矩形8个。将矩形转换成“位图”，将下载的汽车图片载入位图。(6)选择“工具箱”内的“矩形”按钮，绘制一983*607的矩形，点击矩形的“属性”，选择“填充颜色”，将填充颜色选为“浅蓝”。点击“编辑条”，选择“置于最后”。最后制作完成效果如下：4.2.3调试系统组态制作（1）在“工具箱”中点击“标签”，将“标签”调整好大小，设置“标签”属性，在属性中点击“填充颜色”，选择“填充效果”在“颜色”中选择“双色”，颜色选择“白色”，颜色2选择“橙色”，“底纹效果”选择“横向”。在标签中输入“团结东西黄灯”。用同样的方法将“团结东西红灯”，“团结东西绿灯”，“解放南北黄灯”，“解放北红灯”，“解放南北绿灯”“南北行车”，“东西行车”输入标签中，并调整属性。（2）选择“工具箱”，点击“插入元件”，在“对象元件库”中选择“指示灯2”，共插入8个指示灯。（3）选择“工具箱”内的“矩形”按钮，鼠标的光标呈“十字”形，在窗口中拖拽鼠标，拉出一个矩形，点击矩形的“属性”，选择“填充颜色”，选择“填充效果”在“颜色”中选择“双色”，颜色选择“白色”，颜色2选择“蓝色”，“底纹效果”选择“横向”。点击“编辑条”，选择“置于最后”。（4）点击“工具箱”，选择“标签”，调整好合适位置在标签栏中输入“调试系统”，将“字体”选为黑体，“字号”选为“小四”，颜色选“红色”。绘制好的效果如下：4.3 动画连接4.3.1交通灯的动画连接（1）交通指示灯的动画连接(1)双击启动指示灯，弹出“单元属性设置”窗口。 (2)单击“动画连接”选项卡，进入该页。 (3)单击“组合图符”，出现“？”、“”按钮。 (4)单击“”按钮，弹出“动画组态属性设置”窗口。单击“属性设置”选项卡，进入该页，选中“填充颜色”选项卡。 在“填充颜色”表达式中输入“y0”，在“填充颜色连接”项中点击“分段点”将值改为0.5，在“对应颜色”中选择灰色，再点击“增加”，将“分段点”将值改为1.5，在“对应颜色”中选择绿色。单击“确定”按钮。(5) 依次对其他指示灯进行同样设置。（2）小车的动画连接（1）双击启动指示灯，弹出“单元属性设置”窗口。（2）单击“动画连接”选项卡，进入该页。（3）单击“属性设置”选项卡，进入该页，选中“垂直移动”栏，进入“垂直移动”栏，在表达式中输入“MOVEX1”，在“最大移动偏移量”栏中输入“1500”，在“表达式的值”中输入“1500”。点击“确定”，一保存属性。（4）用同样的步骤对“MOVXE2”“MOVEY4”进行设定。4.3.2调试系统的动画连接(1)双击启动指示灯，弹出“单元属性设置”窗口。 (2)单击“动画连接”选项卡，进入该页。 (3)单击“组合图符”，出现“？”、“”按钮。 (4)单击“”按钮，弹出“动画组态属性设置”窗口。单击“属性设置”选项卡，进入该页，选中“填充颜色”选项卡。 在“填充颜色”表达式中输入“y0”，在“填充颜色连接”项中点击“分段点”将值改为0.5，在“对应颜色”中选择灰色，再点击“增加”，将“分段点”将值改为1.5，在“对应颜色”中选择绿色。在“表达式”栏中输入“Y0”(6)单击“按钮动作”选项卡进入该页进入按钮动作页，将按钮对应功能设为：数据对象值操作；取反；Y01。 (7) 单击“确认”按钮，退出“单元属性设置”窗口，结束启动指示灯的动画连接。 (8)按照以上步骤依次对其他指示灯进行设置。4.4 脚本编辑(1) 打开“交通灯01”窗口，进入 “用户窗口属性设置”，选择“循环脚本”，打开脚本程序编辑器，输入以下
