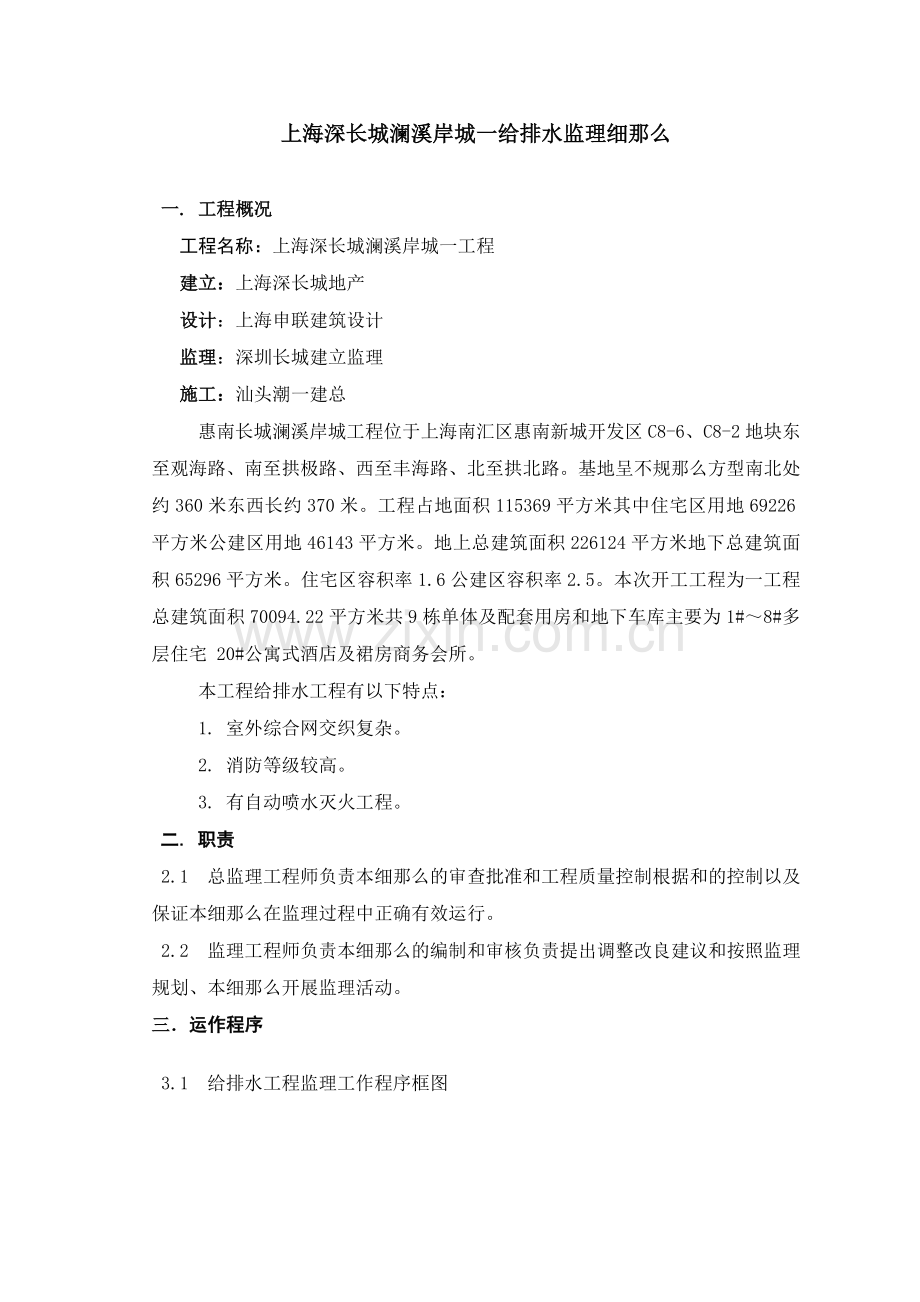

上海深长城澜溪岸城一给排水监理细那么

一. 工程概况
工程名称：上海深长城澜溪岸城一工程
建立：上海深长城地产
设计：上海申联建筑设计
监理：深圳长城建立监理
施工：汕头潮一建总
惠南长城澜溪岸城工程位于上海南汇区惠南新城开发区C8-6、C8-2地块东至观海路、南至拱极路、西至丰海路、北至拱北路。基地呈不规那么方型南北处约360米东西长约370米。工程占地面积115369平方米其中住宅区用地69226平方米公建区用地46143平方米。地上总建筑面积226124平方米地下总建筑面积65296平方米。住宅区容积率1.6公建区容积率2.5。本次开工工程为一工程总建筑面积70094.22平方米共9栋单体及配套用房和地下车库主要为1#～8#多层住宅 20#公寓式酒店及裙房商务会所。
本工程给排水工程有以下特点：
1. 室外综合网交织复杂。
2. 消防等级较高。
3. 有自动喷水灭火工程。
二. 职责
2.1 总监理工程师负责本细那么的审查批准和工程质量控制根据和的控制以及保证本细那么在监理过程中正确有效运行。
2.2 监理工程师负责本细那么的编制和审核负责提出调整改良建议和按照监理规划、本细那么开展监理活动。
三．运作程序
3.1 给排水工程监理工作程序框图

3.2 消防工程监理工作程序框图

四. 根据和的控制
4.1. 总监理工程师负责确定适用于给水排水及消防工程质量控制的根据和组织监理人员按确定的根据和施行监理活动这些根据和将说明给水排水及消防工程的施工过程和质量特性指标及约束条件包括：
A．施工图纸(详见施工图纸)；
B. 适用的施工及验收、：
l 建筑工程质量检验评定〔GBJ 301-88〕；
l 建筑给水硬聚氯乙烯道设计与施工验收规程〔CECS41：92〕
l 建筑给排水及采暖工程质量验收(GB50242-2002)
l 给水排水构筑物施工及验收〔GB/T50265-97〕
l 给水排水道工程施工及验收〔GB50268-97〕；
l 建筑设计防火　GBJ16-87〔97年版〕
l 自动喷水灭火工程施工及验收
4.2.　在以下因素发生变动的情况下由总监理工程师负责验证上述根据和的适用性。可能的变动包括但不限于：
A. 施工图纸;
B. 工程变更;
C. 质量控制目的变动;
D. 有关的施工和验收、的修订或更改;
E. 分项工程质量指标持续不合格;
F. 发生质量、平安事故；
G. 其他有必要施行根据控制的异常变动。
五. 质量要素的控制
5.1 施工人员理
A. 监理工程师负责查验承包商施工本工程所需的施工理、技术人员的资质及特殊工种持证上岗人员证书的符合性并施工员、质检员、平安员、测量员等持证上岗人员和所需的特殊工种人员上岗手续。
B. 监理工程师负责检查监视承包商参加理、施工的人员与准予上岗人员的一致性和验证施工人员的素质以保证施工人员可以胜任所担负的工作。
5.2　施工机械设备的控制
A. 监理工程师负责查验本工程所需的施工机械设备的可用性和适用性准用手续以保证施工机械设备的过程才能满足本工程的需要。
B. 监理工程师负责检查施工机械设备的使用和维护保养情况以使其始终保持良好的可用状态。
5.3 材料质量的控制
监理工程师负责检查本工程所需的施工原材料、成品、半成品的符合性和可用性并钢骨架塑料复合、UPVC双壁波纹、UPVC排水、HDPE双壁波纹、CPVC、等材料的准用和代用手续。
A. 监理工程师负责检查原材料、成品、半成品的贮存、堆放、搬运、标识、使用情况保证贮存、堆放、搬运的合理性标识的正确性和明确性使用的正确性。
B. 主要原材料(设备)质量控制一览表
材料名称
根据和
控制
质量记录
钢骨架塑料
复合
?工业用钢骨架聚乙烯塑料复合?HG-T 3690-2001
外观检查、
查验质量记录
出厂合格证
UPVC双壁
波纹
?UPVC给水件、UPVC给水材?GB/T10002-1996
外观检查、
查验质量记录
出厂合格证
UPVC排水
?UPVC排水材、UPVC排水件?GB/T5836-92
外观检查、
查验质量记录
出厂合格证
HDPE双壁
波纹
?埋地用聚乙烯〔PE〕构造壁道系统?GB/T 19472.1-2004
外观检查、
查验质量记录
出厂合格证
室外地上式
消火栓
?室外消火栓通用技术条件?
GB 4452-1996
外观检查、
查验质量记录
消防主部门认可具有出厂合格证并有答应证编
室内消火栓
?室内消火栓?
GB 3445-1993
见证取样、外观检查、查验质量记录
消防主部门认可具有出厂合格证并有答应证编
室内外消火栓给水设备
?微机控制变频调速给水设备?JG/T3009-93
外观检查、
查验质量记录
出厂合格证
各种水泵
?离心泵检验和试验规定?
外观检查、
查验质量记录
出厂合格证、开箱检查记录
各种阀门
?通用阀门压力试验?GBJ/T 13927
见证取样、外观检查、查验质量记录
出厂合格证、强度和严性试验
消防水泵
接合器
?消防水泵接合器?GB3446－93
外观检查、
查验质量记录
出厂合格证
卫生器具

外观检查、
查验质量记录
出厂合格证
5.4 施工的控制
A. 监理工程师负责审查说明施工的施工的正确性和可行性提出修改或认可经总监理工程师复核后要求承包商修改或确认手续。
B. 说明施工的施工包括但不限于：?施工组织设计?、?工程质量方案?、?质量检验、试验方案?、?给水排水工程施工程序?、?沟、地沟的开挖/回填程序?等。
C. 监理工程师监视承包商按认可的施工施工和检测。
5.5　检测、测量设备的控制
A.　监理工程师负责检验检测测量设备的校准或检定以及标识状况。
B.　当发现检测、测量设备不符合要求时监理工程师应要求承包商对该设备和任何受影响的工程采取适当的纠正措施。
D.　凡未经检验认可的检测、测量设备不得用于本工程否那么检测、测量结果视为无效。
5.6　施工环境和条件的控制
监理工程师负责检查控制本工程所需的施工环境及施工条件的符合性和适用性。检查临时水准点和道轴线控制桩设置的符合性和可靠性。
六. 施工过程的质量控制
6.1 质量控制点设置

质量控制点设置一览表
序

分部工程
分项工程
质量控制点
控制手段
控制点
等级

1
室内给水
系统
给水道及
配件安装
给水道隐蔽
观察检查试验记录
AR
道和阀门安装的偏向
测量检查
CR
水压试验
观察检查试验记录
BR
系统冲洗
观察检查道冲洗记录
BR
通水试验
观察检查试验记录
BR
室内消火栓
系统安装
系统通水调试
观察检查试验记录
B
系统综合试压及冲洗
观察检查道冲洗记录
BR
试射试验
实地试射检查
BR
给水设备安装
泵体就位
对照图纸用仪器和尺量检查
C
水泵试运行的轴承温升
用温度计实测检查
CR
水池的水压试验
满水试验
BR
设备安装偏向检验
测量检查
CR
水泵试运转
观察检查
C
2
室内排水
系统
排水道及
配件安装
塑料道的坡度
测量检查
BR
道支、吊架间距
测量检查
CR
排水道安装偏向检查
测量检查
BR
排水道隐蔽
观察检查试验记录
AR
灌水试验
观察检查试验记录
BR
通球试验
通球检查
BR
雨水道及
配件安装
雨水道安装偏向检查
测量检查
CR
伸缩节安装
对照图纸检查
C
悬吊式雨水道的敷设坡度检查
测量检查
CR
悬吊式雨水道的检查口间距
测量检查
C
灌水试验
观察检查试验记录
BR
3
卫生器具安装
卫生器具及给水配件安装
卫生洁具及配件检验
观察检查质量记录
CR
卫生洁具安装高度
观察检查
CR
卫生器具安装的偏向
测量检查
CR
卫生器具给水配件安装标高的偏向
测量检查
CR
满水和通水试验
观察检查试验记录
BR
卫生器具排水
道安装
卫生器具受水口和立
结实性检查
观察和手扳检查
C
卫生器具排水道接口严性检查
观察及通水检查
CR
卫生器具排水道安装的偏向
测量检查
C
卫生器具的排水径和坡度
测量检查
CR
4
室外给水
网
给水道安装
道埋深
现场观察检查
BR
道的坐标、标高、坡度
测量检查
BR
网水压试验
观察检查试验记录
BR
系统冲洗
现场观察检查
B
饮用水道消
观察检查检验
BR
消防水泵接合器及室外消火栓
安装
室外消火栓和消防水泵接合器的各项安装尺寸栓口安装高度
测量检查
CR
消防水泵接合器平安阀及止回阀安装位置和方向检查
现场观察和手扳检查
C
道冲洗
现场观察检查
BR
系统水压试验
观察检查试验记录
BR
沟及井室
沟的基层和井室的
地基处理
现场观察检查
BR
沟的坐标、位置、沟底
标高
观察、尺量检查
BR
沟回填土
观察和尺量检查
B
井室的砌筑
检查按设计或给定的图施工
C
5
室外排水网
排水道安装
沟定位、开挖
观察和尺量检查
BR
道埋设前做灌水试验和通水试验
观察检查试验记录
BR
排水道的坡度
测量检查
CR
混凝土或钢筋混凝土抹带接口
观察和尺量检查
C
沟回填
观察检查试验
B
排水沟及
井池
沟基处理和井池底板强度
现场观察和尺量检查检查混凝土强度
BR
排水检查井、化粪池的底板及进、出水的标高
测量检查
BR
井、池的规格、尺寸和位置砌筑和抹灰
观察及尺量检查
B
井盖选用
观察及尺量检查
C
注：1. A〔AR〕为质检站及有关规划、设计、勘察等、建立、监理和施工共检工序控制点；
2.　B〔BR〕为监理和施工共检工序控制点；
3.　C〔CR〕为施工检查工序控制点；
4.　凡带R者检查时施工必须提供自检记录和资料；
5.　施工在有关进展A〔AR〕、B〔BR〕工序控制点前必须进展认真自检；质检站、建立有权对控制点进展随机检查　

6.2　工程质量特性的控制
监理工程师必须按规定的工程、指标、工具、检验和核定工程质量特性。
6.2.1 室内给水系统安装
6.2.1.1给水道及配件安装
项
目
项次
内 容
检验
主

控

项

目
1
给水道隐蔽水压试验结果必须符合设计要求和施工规定。
观察检查试验记录
2
道及道支座〔墩〕严禁铺设在未经处理的松土上
观察检查隐蔽记录
3
给水系统开工后或交付使用前必须进展冲洗
观察检查道冲洗记录
4
室内给水道的水压试验必须符合设计要求。当设计未注明时各种材质的给水道系统试验压力均为工作压力的1.5倍但不得小于0.6Mpa
1.金属及复合给水道系统在试验压力下观测10分钟压力降不应大于0.02Mpa然后降到工作压力进展检查应不渗不漏；塑料给水系统应在试验压力下稳压1h压力降不得超过0.05Mpa然后在工作压力的1.15倍状态下稳压2h压力降不得超过0.03Mpa同时检查各连接处不得渗漏。
2.观察和开启阀门、水嘴等放水。
5
消费给水系统道在交付使用前必须冲洗和消并经有关部门取样检验符合?生活饮用水?方可使用。
检查有关部门提供的检测
6
室内直埋给水道〔塑料道和复合道除外〕应做防腐处理埋地道防腐层材质和构造应符合设计要求。
观察或部分解剖检查
一

般

项

目
1
给水引入与排水排出的程度净距不得小于1m。室内给水与排水道平行敷设时两间的最小程度净距不得小于0.5m；穿插铺设时垂直净距不得小于0.15m。给水应铺在排水上面假设给水必须铺在排水的下面时给水应加套其长度不得小于排水径的3倍。
观察尺量检查
2
道及件焊接的焊缝外表质量应符合以下要求：
1．焊缝外形尺寸应符合图纸和工艺的规定焊缝高度不得低于母材外表焊缝与母材应圆滑过度；
2．焊缝及热影响区外表应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。
观察检查
3
给水程度道应有2‰～５‰的坡度坡向泄水装置．
程度尺和尺量检查
4
道的支、吊架安装应平整结实其间距应符合设计要求及施工根本规定。
观察、尺量及手扳检查
5
水表应安装在便于检修、不受爆晒、污染和冻结的地方。安装螺翼式水表表前与阀门应有不小于8倍水表接口直径的直线段。表外壳距墙外表净距为10～30mm；水表进水口中心标高按设计要求允许偏向为±10mm。
观察和尺量检查

道和阀门安装的允许偏向和检验〔GB20242-2002表4.2.8〕
项次
项 目
允许偏向〔mm〕
检验
1
程度道纵、横方向弯曲
钢
每米
全长25m以上
1
≯25
用程度尺、直尺、拉线和尺量检查
塑料
复合
每米
全长25m以上
1.5
≯25
铸铁
每米
全长25m以上
2
≯25
2
立垂直度
钢
每米
5m以上
3
≯8
吊线和尺量检查
塑料
复合
每米
5m以上
2
≯8
铸铁
每米
5m以上
3
≯10
3
成排段和成排阀门
在同一平面上间距
3
尺量检查

6.2.1.2室内消火栓系统安装

项
目
项次
质 量 标 准
检验
主控工程
1
室内消火栓系统安装完成后应取屋顶层〔或水箱间内〕试验消火栓和首层取二处消火栓做试射试验到达设计要求为合格。
实地试射检查
一
般
项
目
1
安装消火栓水龙带水龙带与水和快速接头绑扎好后应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。
观察检查
2
箱式消火栓的安装应符合以下规定
栓口应朝外并不应安装在门轴侧；
观察和尺量检查
栓口中心距地面为1.1m允许偏向±20mm；
阀门中心距箱侧面为140mm距箱后内外表为100mm允许偏向±5mm。
消火栓箱体安装的垂直度允许偏向为3mm。
6.2.1.3自动喷淋系统
序
检查工程
质量要求
1
控测器
1、安装位置正确 2、确认灯面向主要入口
2
探测器保护面积及保护半径
A=80m2R=6.7m2R=8m；〔感烟探测器〕
A=20m2R=3.6m2；〔感温探测器〕
3
手动按钮
1、各防火分区均有 2、安装位置正确
3、性能可靠
4
区域控制器或楼层显示器
1、各防火分区均有 2、安装位置正确

5
控制器
安装位置正确
6
引入控制器的导线、电缆
1、导线截面符合要求 2、配线整齐
3、同一接线端接线≤2根
7
布线
质量、选型符合要求
8
消控中心接地电阻值
工作接地＜4Ω；结合接地＜1Ω
9
主、备电源
1、欠压、过压功能 2、有自动充电功能
3、切换正常
10
主电源引入线
直接与消防电源连接
11
探测器、手动按钮编程
1、与显编码对应
2、编程合理可靠
12
消控中心的辅助设施
1、有应急照明 2、有消防
3、防火门向疏散方向开启
13
防排烟系统联动功能
后能停顿相应部位的风机关闭防火阀并反应信同时启动相应的防排烟阀并有反应信
14
室内消火栓系统联动功能
有控制水泵启、停和显示水泵工作状态功能
15
自动喷水系统联动功能
有控制自喷水泵启、停和显示水泵工作状态功能、阀、水流器
16
卤代烷、二氧化碳、泡沫等系统联动功能
1、有控制系统紧急启动和切断装置的功能
2、有显示系统手动或自开工作状态的功能
17
防火卷帘联动功能
有控制防火卷帘启闭及显示其反应信的功能
18
消防电梯联动功能
有强迫电梯全部迫降着层和显示其反应信的功能
19
事故播送联动功能
有显示事故播送工作状态和话筒播音、选层功能

6.2.1.4消防给水系统
序
检查工程
质量要求
1
消防水池储水量
符合设计要求
2
消防水箱储水量
符合设计要求
3
稳压系统
组件完好安装正确
4
自喷泵性能
符合设计要求
5
备用泵性能
符合设计要求
6
主、备泵切换能
正常
7
系统网
敷设质量及材、径符合要求
8
阀门启标志
明显标志
9
湿式阀平安质量
符合要求
10
喷头设置数量
一只阀控制≤800只；
11
喷头保护面和保护半径
保护面积：12.5m2；保护半径1.8m
12
喷头安装位置
正确
13
末端试水装置
设在支末端
14
泵房内消防
有
15
泵房内事故照明
不低于正常工照度
16
水流器、压力开关
动作灵敏可靠正常
17
自喷消防水泵接合器数量
≥2个
18
自喷水泵安装
1、吸水≥2
2、采用自灌式吸水或其他可靠引措施
3、有手动和自动启泵功能
19
网工作压力
≤117.7×10′pa
20
支末端放水试验压力
≥9.8×10′pa
21
道支架
1、结实可靠
2、互相间距符合要求
6.2.1.5给水设备安装
项
目
项次
内 容
检验
主
控
项
目
1
水泵就位前的根底混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定。
对照图纸用仪器和尺量检查
2
水泵试运行的轴承温升必须符合设计说明书的规定。
用温度计实测检查
3
敞口水箱的满水试验和闭水箱〔罐〕的水压试验必须符合设计与本的规定。
满水试验静置24h观察不渗不漏；水压试验在试验压力下10分钟压力不降不渗不漏。
一

般

项

目
3
水箱支架或底座安装其尺寸及位置应符合设计埋设平整结实。
对照图纸尺量检查
1
水箱溢水和泄放应设置在排水地点附近但不得与排水直接连接
观察检查
2
立式水泵的减振装置不应采用弹簧减振器。
观察检查
3
室内给水设备安装的允许偏向和检验见GB50242-2002中表4.4.7规定

项 目
允许偏向〔mm〕
检验
1
静置设备
坐 标
15
经纬仪或拉线、尺量
标 高
±5
用水准仪、拉线和尺量检查
垂直度〔每米〕
5
吊线和尺量检查
2
离心式
水泵
立式泵体垂直度〔每米〕
0.1
程度尺和塞尺检查
卧式泵体程度度〔每米〕
0.1
程度尺和塞尺检查
联轴器同心度
轴向倾斜〔每米〕
0.8
在联轴器互相垂直的四个位置上用水准仪、百分表或测微螺钉和塞尺检查。
径向位移
0.1
6.2.2室内排水系统安装
6.2.2.1排水道及配件安装
工程
项次
内 容
检验
主

控

项

目
1
隐蔽或埋地的排水道在隐蔽前必须做灌水试验其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
满水15分钟水面下降后再灌满观察5分钟液面不降道及接口无渗漏为合格。
3
生活污水或塑料道的坡度必须符合设计或GB50242-2002中表5.2.3如下规定

径〔mm〕
坡度〔‰〕
最小坡度〔‰〕
程度尺、拉线尺量检查
1
50
25
12
2
75
15
8
3
110
12
6
4
125
10
5
5
160
7
4
4
排水塑料必须按设计要求及位置装设伸缩节。如设计无要求时伸缩节间距不得大于4m。高层建筑中明设排水塑料道应按设计要求设置阻火圈或防火套。
观察检查
5
排水主立及程度干道均应做通球试验通球球径不小于排水道径的2/3通球率必须到达100。
通球检查
一

般

项

目
1
在生活污水道上设置的检查口或清扫口当设计无要求时应符合以下有关规定：
1. 在立上应每隔一层设置一个检查口但在最底层和有卫生器具的层必须设置。。检查口中心高度距操作地面一般1m允许偏向±20mm；检查口的朝向应便于检修。暗装立在检查口处应安装检修门。
2. 在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横上应设置清扫口。污水起点的清扫口与道相垂直的墙面间隔 不得小于200mm；假设污水起点设置堵头代替清扫口时与墙面间隔 不得小于400mm。
3. 在转角小于135°的污水横上应设置检查口或清扫口。
4. 污水横的直线段应按设计要求的间隔 设置检查口或清扫口。
观察和尺量检查
2
埋在地下或地板下的排水道的检查口应设在检查井内。井底外表标高与检查口的法兰相平井底外表应有5坡度坡向检查口。
尺量检查
3
排水塑料道支、吊架间距应符合GB50242-2002表5.2.9如下规定。
径〔mm〕
50
75
110
125
160
尺量检查
立
1.2
1.5
2.0
2.0
2.0
横
0.5
0.75
1.10
1.30
1.6
4
排水通气不得与风道或烟道连接且应符合以下规定。
1. 通气应高出屋面300mm。
2. 在通气出口4m以内有门、窗时通气应高出门、窗顶600mm或引向无门、窗一侧。
3. 在经常有人留的平屋顶上通气应高出屋面2m并应根据防协要求设置防协装置。
观察和尺量检查
5
通向室外的排水穿过墙壁或根底必须下返时应采用450三通和450弯头连接并应在垂直段顶部设置清扫口。
观察和尺量检查
6
由室内通向室外排水检查井的排水井内引入应高于排出或两顶相平并有不小于900的水流转角如跌落差大于300mm可不受角度限制。
观察和尺量检查
7
用于室内排水的程度道与程度道、程度道与立的连接应采用450三通或450四通和900斜三通或900斜四通。立与排出端部的连接应采用两个450弯头或曲率半径不小于4倍径的900弯头。
观察和尺量检查
8
室内排水道安装的允许偏向应符合GB50242-2002表5.2.16如下规定:
项次
项 目
允许偏向〔mm〕
检验
1
坐 标
15
用水准仪〔程度尺〕、直尺、拉线和尺量检查
2
标 高
±15
3
横纵横方向弯曲
塑料
每1m
1.5
全长〔25m以上〕
≯38
塑料
每1m
3
全长〔5m以上〕
≯15

.3雨水道及配件安装
工程
项次
内 容
检验
主

控

项

目
1
安装在室内的雨水道安装后应做灌水试验灌水高度必须到每根立上部的雨水斗。
灌水试验持续1h不渗不漏
2
雨水道如采用塑料其伸缩节安装应符合设计要求。
对照图纸检查。
3
悬吊式雨水道的敷设坡度不得小于5‰；埋地雨水道的最小坡度应符合GB50242-2002中表5.3.3中如下规定：
项次
径〔mm〕
最小坡度〔‰〕
检验
①
50
20
程度尺、拉线尺量检查。
②
75
15
③
100
8
④
125
6
⑤
150
5
⑥
200~400
4
一般工程
1
雨水道不得与生活污水道相连接
观察检查
2
雨水斗的连接应固定在屋面承重构造上。雨水斗边缘与屋面相连处应严不漏。连接收径当设计无要求时不得小于100mm。
观察和尺量检查
3
悬吊式雨水道的检查口或带法兰堵口的三通的间距不得大于GB50242-2002表5.3.6如下规定
项次
悬吊直径〔mm〕
检查口间距〔m〕
检验
①
≤150
≯15
拉线、尺量检查
②
≥200
≯20

6.2.3卫生器具安装
6.2.3.1卫生器具及给水配件安装
工程
项次
内 容
检验
主控工程
1
卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定
现场观察检查
2
卫生器具安装高度当设计无要求时应符合规定。
按设计及要求检查
3
卫生器具给水配件的安装高度应符合设计要求当设计无要求时应符合的规定
按设计及要求检查
4
排水栓和地漏的安装应平正、结实低于排水外表周边无渗漏。地漏水封高度不得小于50mm。
试水观察检查
5
卫生器具交工前应做满水和通水试验
满水后各连接件不渗不漏；通水试验给、排水畅通。
6
卫生器给水配件应完好无损接口严启闭部分灵敏。
观察及手扳检查。
7
与排水横连接的各卫生器具的受水口和立均应采取妥善可靠的固定措施；道与楼板的接合部位应采取结实可靠的防渗、防漏措施。
观察和手板检查。
8
连接卫生器具的排水道接口应严不漏其固定支架、卡等支撑位置应正确、结实与道的接触应平整。
观察及通水检查。
一般工程
1
卫生器具安装的允许偏向和检验应符合GB50242-2002表7.2.3如下规定
项次
项 目
允许偏向〔mm〕
检验
①
坐标
单独器具
10
拉线、吊线或尺量检查
成排器具
5
②
标高
单独器具
±15
成排器具
±10
③
器具程度度
2
用程度尺和尺量检查
④
器具垂直度
3
吊线和尺量检查
2
有饰面的浴盆应留有通向浴盆排水口的检修门
观察检查
3
小便槽冲洗应采用镀锌钢或硬质塑料。冲洗孔应斜向下方安装冲洗水流同墙面成450角。镀锌钢钻孔后应进展二次镀锌。
观察检查
4
卫生器具的支、托架必须防腐良好安装平整、结实与器具接触严、平稳。
观察和手扳检查
5
卫生器具给水配件安装标高的允许偏向应GB50242-2002中表7.3.2如下规定
项次
项 目
允许偏向〔mm〕
检验
①
大便器高、低水箱角阀及截止阀
±10
尺量检查
②
水嘴
±10
③
淋浴器喷头下沿
±15
④
浴盆软淋浴器挂钩
±20
6
浴盆软淋浴器挂钩的高度如设计无要求应距地1.8m
尺量检查
6.2.3.2卫生器具排水道安装分项工程质量特性的控制
工程
项次
内 容
检验
主控工程
1
与排水横连接的各卫生器具的受水口和立均应采取妥善可靠的固定措施；道与楼板的接合部位应采取结实可靠的防渗、防漏措施。
观察和手扳检查
2
连接卫生器具的排水道接口应严不漏其固定支架、卡等支撑位置应正确、结实与道的接触应平整。
观察及通水检查。
一

般

项

目
1
卫生器具排水道安装的允许偏向应符合GB50242-2002表7.4.3如下规定
项 目
允许偏向〔mm〕
检验
①
横弯曲度
每1m长
2
用程度尺量检查
横长度≤10m全长
< 8
横长度>10m全长
10
②
卫生器具的排水口及横支的纵横坐标
单独器具
10
成排器具
5
③
卫生器具的接口标高
单独器具
±10
用程度尺和尺量检查
成排器具
±5
2
连接卫生器具的排水径和最小坡度如设计无要求时应符合GB50242-2002表7.4.4如下规定
项次
卫生器具名称
排径〔mm〕
道的最小坡度〔‰〕
检验
①
污水盆〔池〕
50
25
用程度尺和尺量检查

用程度尺和尺量检查
②
单、双格洗涤盆〔池〕
50
25
③
洗手盆、洗脸盆
32~50
20
④
浴盆
50
20
⑤
淋浴器
50
20
⑥
大便器
高、低水箱
100
12
自闭式冲洗阀
100
12
拉式冲洗阀
100
12
⑦
小便器
手动、自闭式冲洗阀
40~50
20
自动冲洗水箱
40~50
20
6.2.4室外给水网安装
6.2.4.1给水道安装
工程
项次
质 量 标 准
检验
主控工程
1
在无冰冻地区埋地敷设时道的覆土埋深不得小于500mm道路部位的埋深不得小于700mm。
现场观察检查
2
给水道不得直接污水井、化粪池、公共厕所等污染源。
现场观察检查
3
道接口法兰、卡口、卡箍等应安装在检查井或地沟内不应埋在土壤中。
现场观察检查
4
给水系统各种井室内的道安装如设计无要求井壁距法兰或承口的间隔 ：径小于或等于450mm时不得小于250mm；径大于450mm时不得小于350mm。
尺量检查
5
网必须进展水压试验试验压力为工作压力的1.5倍但不得小于0.6Mpa。
旁站水压试验
6
给水道在开工后必须对道进展冲洗饮用水道还要在冲洗后进展消满足饮用水卫生要求。
观察冲洗水的浊度有关部门提供的检验。
一般工程
1
道的坐标、标高、坡度应符合设计要求道安装的允许偏向应符合下表9.2.8的规定
项次
项 目
允许偏向
〔mm〕
检验
①
坐

标
钢、塑料、复合
埋地
100
拉线和尺量检查
敷设在沟槽内
40
②
标

高
钢、塑料、复合
埋地
±50
拉线和尺量检查
铺设在沟槽内
±30
③
程度纵横向弯曲
钢、塑料、复合
直段〔25m以上〕
起点~终点
30
拉线和尺量检查
2
道和金属支架的涂漆应附着良好无脱皮、起泡、流淌和漏涂等缺陷。
现场观察检查
3
道连接应符合工艺要求阀门、水表等安装位置应正确塑料给水道上的水表、阀门等设施其重量或启闭装置的扭矩不得作用于道上当径≥50mm时必须设的支承装置。
现场观察检查
4
给水道与污水道在不同标高平行敷设其垂直间距在500mm以内时给水径小于或等于200mm的壁程度间距不得小于1.5m；径大于200mm的不得小于3m。
观察和尺量检查

6.2.4.2消防水泵接合器及室外消火栓安装
工程
项次
内 容
检验
主
控
项
目

1
系统必须进展水压试验3试验压力为工作压力的1.5倍但不得小于0.6Mpa。
试验压力下10分钟内压力降不大于0.05Mpa然后降至工作压力进展检查压力保持不变不渗不漏。
2
消防道在开工前必须对道进展冲洗。
观察冲洗出水的浊度。
3
消防水泵接合器和消火栓的位置应明显栓口的位置方便操作。消防水泵接合器和室外消火栓当采用墙壁式时如设计未要求进、出水栓口的中心安装高度距地面应为1.10m其上方应设有防坠落物打击的措施。
观察和尺量检查
一般工程
1
室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求栓口安装高度允许偏向为±20mm。
尺量检查
2
地下室消防水泵接合器顶部进水口或地下式消火栓的顶部出水口与消防井盖底面的间隔 不得大于400mm井内应有足够的操作空间并设爬梯。寒冷地区井内应做防冻保护。
观察和尺量检查
3
消防水泵接合器的平安阀及止回阀安装位置和方向应正确阀门启闭应灵敏。
现场观察和手扳检查

6.2.4.3沟及井室
工程
项次
内 容
检验
主
控
项
目

1
沟的基层处理和井室的地基必须符合设计要求。
现场观察检查
2
各类井室的井盖庆符合设计要求应有明显的文字标高各种井盖不得混用。
现场观察检查
3
设在通车路面下或小区道路下的各种井室必须使用型井圈和井盖井盖上外表应与路面相平允许偏向为±5mm。绿化带上和不通车的地方可采用轻型井圈和井盖井盖的上外表应高出地坪50mm并在井口周围以2的坡度向外做水泥砂浆护坡。
观察和尺量检查
4
重型铸铁或混凝土井圈不得直接放在井室的砖墙上砖墙上应做不少于80mm厚的细石混凝土垫层。
观察和尺量检查
一般工程
1
沟的坐标、位置、沟底标高应符合设计要求。
观察、尺量检查
2
沟的沟底层应是原土层或是夯实的回填土沟底应平整坡度应顺畅不得有尖硬的物体、块石等。
观察检查
3
如沟基为岩石、不易去除的块石或为砾石层时沟底应下挖100~200mm填铺细砂或粒径不大于5mm的细土夯实到沟底标高后方可进展道敷设。
观察和尺量检查。
4
沟回填土顶上部200mm以内应用砂子或无块石及冻土块的土并不得用机械回填；顶上部500mm以内不得回填直径大于100mm的块石和冻土块；500mm以上部分回填土中的块石或冻土块不得集中。上部用机械回填时机械不得在沟上行走。
观察和尺量检查。
5
井室的砌筑应按设计或给定的图施工。井室的底标高在地下水位以上时基层应为素土夯实；在地下水位以下时基层应打100mm厚的混凝土底板。砌筑应采用水泥砂浆内外表抹灰后应严不透水。
观察和尺量检查
6
道穿进井壁处应用水泥砂浆分二次填塞严、抹平不得渗漏。
观察检查。

6.2.5室外排水网安装
6.2.5.1排水道安装
工程
项次
内 容
检验
主
控工程
1
排水道的坡度必须符合设计要求严禁无坡或倒坡。
用水准仪、拉线和尺量检查。
2
道埋设前必须做灌水试验和通水试验排水应畅通无堵塞接口无渗漏。
按排水检查井分段试验试验水头应以试验段上顶加1m时间不少于30分钟逐段观察。
一般工程

项 目
允许偏向〔mm〕
检验
1
坐标
埋地
100
拉线、尺量
敷设在沟槽内
50
2
标高
埋地
±20
用程度仪、拉线和尺量
敷设在沟槽内
±20
3
程度道纵横向弯曲
每5米长
10
拉线、尺量
全长〔两井间〕
30
4
承插接口的排水道安装时道和件的承口应与水流方向相反。
观察检查

6.2.5.2排水沟及井池
工程
项次
内 容
检验
主控工程
1
沟基的处理和井池的底板强度必须符合设计要求。
现场观察和尺量检查检查混凝土强度。
2
排水检查井、化粪池的底板及进、出水的标高必须符合设计其允许偏向为±15mm。
用水准仪及尺量检查
一般工程
1
井、池的规格、尺寸和位置应正确砌筑和抹灰符合要求
观察及尺量检查
2
井盖选用应正确标志应明显标高应符合设计要求。
观察、尺量检查
6.2.6　工程所用原材料和回填土压实度的取样、试验及水泥混凝土抗压强度、水泥砂浆、试件的取样、制作、试验由业主、监理认可的试验室完成并出具试验、检测。　
6.3不合格品的控制
6.3.1　 监理工程师根据本细那么4.4条识别和核定工程质量特性当存在未满足规定的质量特性指标并核定为不合格工程时报总监理工程师批准采取纠正、返工、返修、降级、报废等措施处理不合格工程。对不合格工程的让步接收必须获得业主的同意。
6.3.2　纠正措施
A. 为消除不合格工程的原因和防止不合格工程的再发生由总监理工程师组织评审不合格确认不合格的原因评价采取纠正措施的需求确定所需的纠正措施评审采取纠正措施的效果。
B. 监理工程师负责跟踪监视承包商施行所需的纠正措施记录采取纠正措施的结果。

七. 工程质量验收
7.1分部〔子分部〕验收合格要符合以下要求：
A 所含分项工程质量均验收合格；
B 质量控制资料完好；
C 有关平安和功能的检验和抽样检测结果符合有关规定；
D 观感质量符合要求。
E 行使质量监视权和否决权。

A 图纸会审记录、设计变更及洽商记录。
B 施工组织设计或施工方案。
C 主
