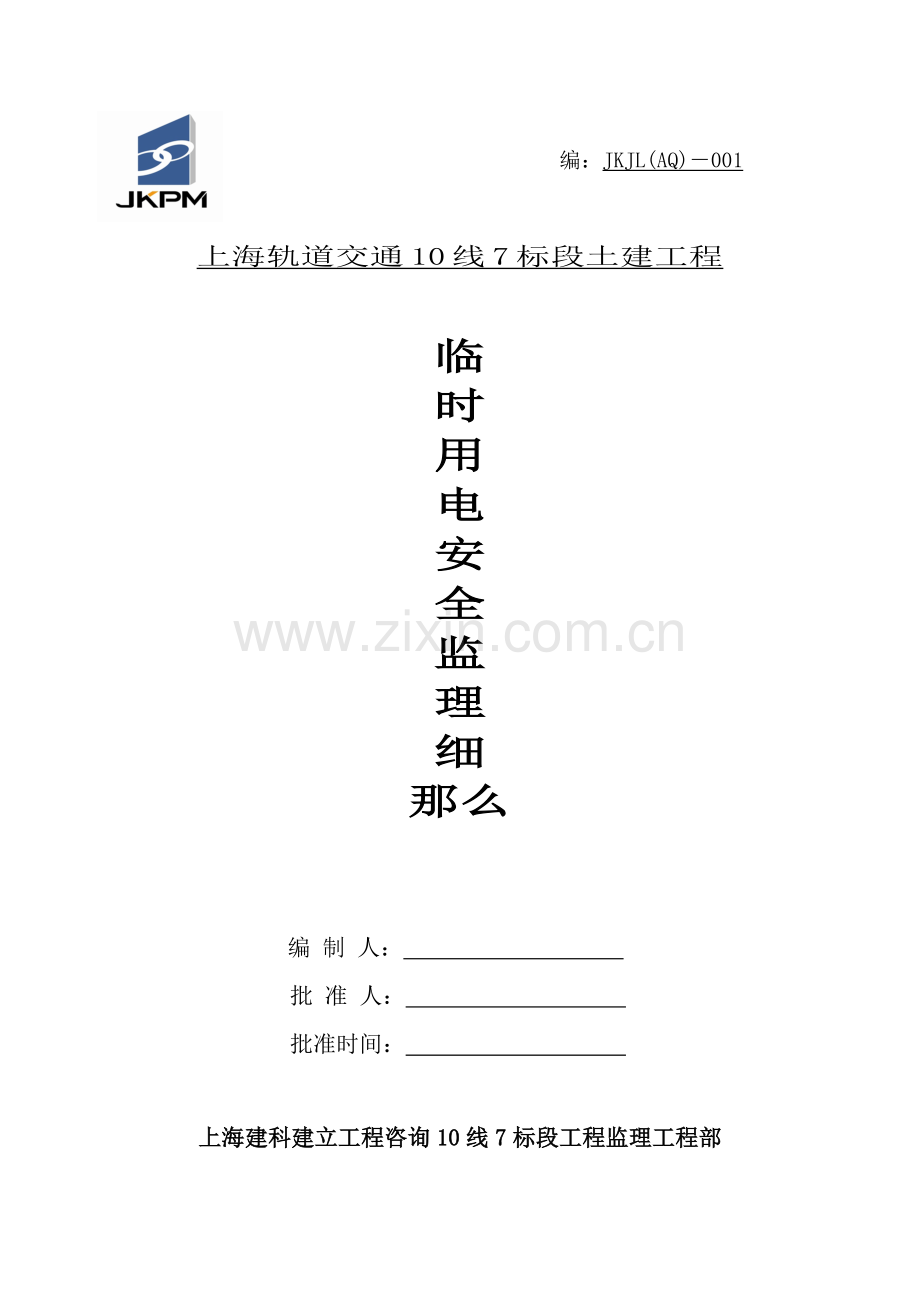

上海轨道交通土建工程临时用电安全监理细则.doc

编：JKJL(AQ)－001

上海轨道交通10线7标段土建工程

临
时
用
电
安
全
监
理
细
那么

编 制 人：
批 准 人：
批准时间：

上海建科建立工程咨询10线7标段工程监理工程部

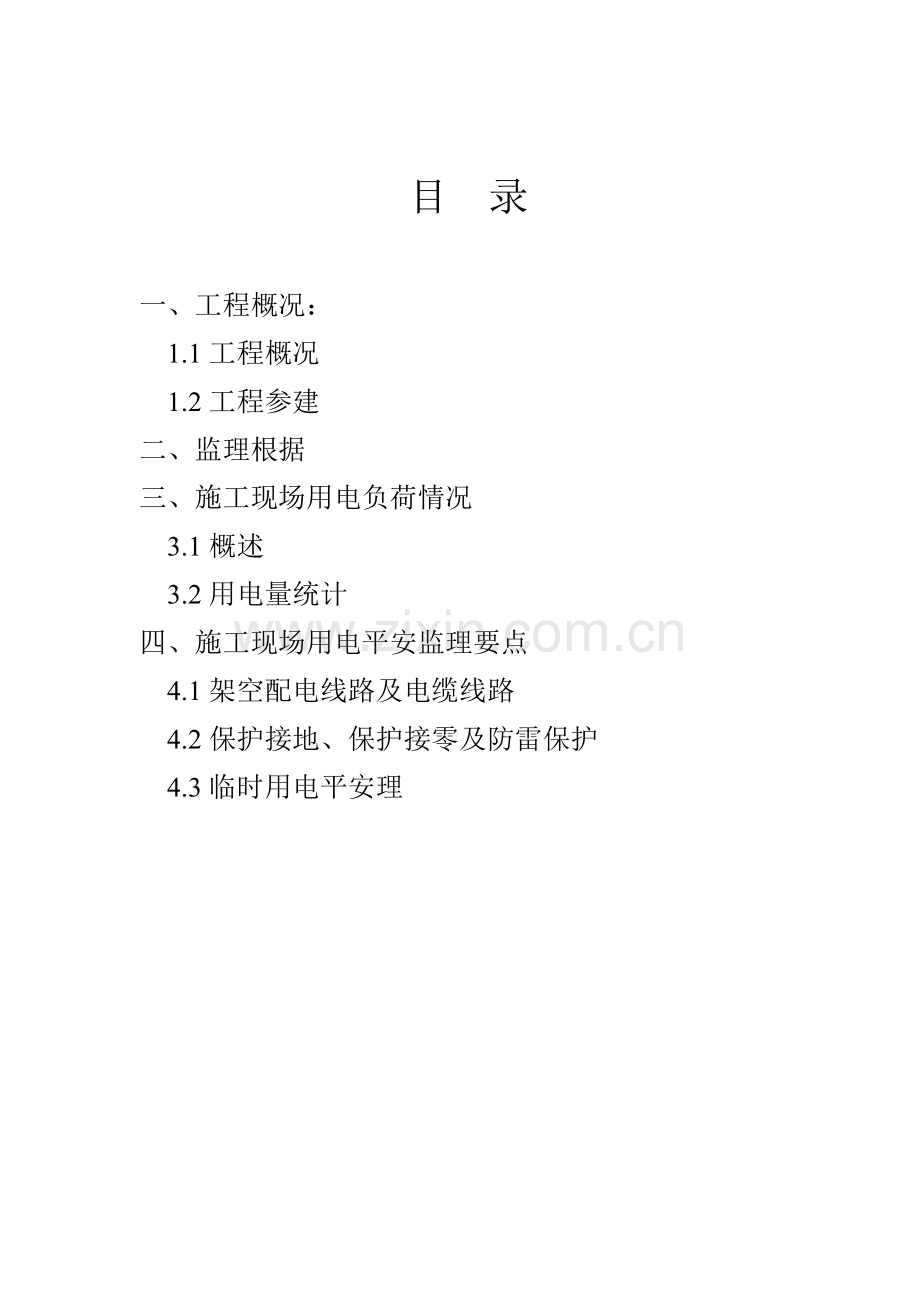

目 录

一、 工程概况：
1.1工程概况
1.2工程参建
二、监理根据
三、施工现场用电负荷情况
3.1概述
3.2用电量统计
四、施工现场用电平安监理要点
4.1架空配电线路及电缆线路
4.2保护接地、保护接零及防雷保护
4.3临时用电平安理

临时用电平安监理细那么

一、 工程概况
1.1工程概况：
上海轨道交通10线〔M1〕线是?上海城轨道交通系列规划方案?中区轨道线网中的地铁内线路之一一工程从区的西部中心城区至新江湾城途径闵行区、长宁区、徐汇区、卢湾区、黄浦区、虹口区和杨浦区线路全长约为36.038km共设29座地下车站本工程合同工程包括马当路、陕西南路站。
10线马当路站位于马当路相交的复兴中路下骑跨马当路西侧为淡水路北侧为翻交后的复兴中路东侧为黄陂南路南侧为大同商务楼。整个车站呈东西走向。车站与13线复兴中路站呈“十”字换乘车站主体构造外包尺寸为302.85m×25.8m。本车站为地下二层其主体采用二层双柱三跨〔局部区段为单跨〕现浇钢筋混凝土箱形构造。车站共设三个出入口其中1、3出入口在站北侧马当路站构造维护采用厚度0.8米地下连续墙深度分别为28.05m、28.55m、30.55m。
10线陕西南路站位于南昌路北侧地块内东邻陕西南路西邻襄路车站与拟建12线陕西南路站呈“L型〞相交形成“L型〞换乘该站呈东西走向车站全长253.4m段款22.6m换乘段宽约为27～31m。10线车站段为地下二层双柱三跨构造东端头井兼做与12线车站的换乘段为地下三层构造。陕西南路站维护构造采用厚度1m地下连续墙深度分别为37m和42m。
轨道交通10线7标土建工程含有3个区间盾构隧道：马当路站～南路站区间盾构隧道陕西南路站～高安路站区间盾构隧道马当路站～陕西南路站区间盾构隧道。
马当路站～南路站区间上行线起于CK16+296.382止于CK16+931.805在里程CK16+600.000处设联络通道一座上行线长为635.423m。
陕西南路站～高安路站区间上行线起于CK14+446.973止于CK13+035.556在里程CK13+832.5处设联络通道、泵站一座上行线长为1411.417m。
马当路站～陕西南路站区间上行线起于CK14+1.973止于CK15+996.328在里程CK15+265.000处设联络通道、泵站一座上行线长为1354.355m。

1.2参建：
工程名称：上海轨道交通十线七标段土建工程
建立：上海轨道交通十线开展
设计：上海隧道工程轨道交通设计研究院
总包：上海建工〔集团〕总
施工：上海机械施工、上海根底
监理：上海建科建立监理咨询
二、监理根据：
1、行业?建筑施工平安检查?JGJ59-99
2、?建立工程施工现场供用电平安?GB50194-93
3、?施工现场临时用电平安技术?JGJ46－2005建立部
4、强迫性条文
5、其他相关行政法规、法、??、??、规定、方法等。
6、依法成立的监理合同
7、依法成立的施工合同
8、业主认可的监理规划
三、施工现场用电负荷情况：
3.1、概述：
本标段施工现场临时用电主要分为基坑围护施工阶段基坑开挖及主体构造施工阶段附属构造施工阶段、区间隧道施工阶段及开工收尾阶段。对应各阶段施工用电设备和用电量均有所不同用电顶峰主要在基坑围护施工阶段及盾构推进阶段。
3.2、用电量统计：
陕西南路路站用电情况为：生活用电总容量150KW
电动机总容量710KW
焊接设备总容量674.4KW
顶峰用电总容量折合为1500KW
马当路站用电情况为：生活用电总容量52KW
电动机总容量450KW
焊接设备总容量326KW
顶峰用电总容量折合为828KW
区间用电情况为：电动机设备总容量300KW
电焊设备总容量75KW
照明及生活用电80KW
顶峰用电总容量折合为455KW
高压：1万伏 1000KVA
四、施工现场用电平安监理要点
4.1、架空配电线路及电缆线路
〔1〕电杆宜采用钢筋混凝土杆如采用木杆和木横担其材质必须坚实不得有腐朽、劈裂及其他损伤。
〔2〕埋设电杆不得有倾斜、下沉等现象。
〔3〕电杆埋深应符合要求。
〔4〕低压架空线路应采用绝缘线不得成束架空敷设不得直接捆绑在电杆、脚手架上不得拖拉在地面上。
〔5〕埋地敷设时必须穿内不得有接头。
〔6〕施工现场制止架设裸导线。
〔7〕临时电缆不应在地面上随意乱拉。
4.2、保护接地、保护接零及防雷保护
〔1〕施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。
〔2〕必须加强重复接地措施重复接地应连接在保护零线上供电线路末端必须重复接地生活设施的进户点应有重复接地。
〔3〕保护接地和接零装置必须可靠和良好应保持导电的连续性不得有脱节现象。接地装置之间的连接可靠并有足够的机械强度。
〔4〕加强重复接地平安技术措施以改善防雷性能。
4.3、临时用电平安监理检查要点
〔1〕施工现场供电线路和电气设备的安装维修保养及撤除工作必须由经有关部门培训并考试合格持有效证件上岗的维修电工进展。
〔2〕采用TN-S五线制输配电。
〔3〕必须建立平安技术制定平安操作规程电气安装规程运行理规定维修检查制度备有各类测试记录。
〔4〕实行“三级配电、二级保护〞、动力开关箱必须实行“一机、一闸、一箱、一漏〞
〔5〕配电箱、开关箱应装设在枯燥、通风常温及无有害介质的场所周围应有足够工作的空间和通道。
〔6〕电箱符合相关明确专人负责有门能锁有防雨措施严禁使用铁壳箱体。
〔7〕施工现场室外照明高度不得低于3米室内不得低于2.4米灯具要放置稳固金属外壳、灯架必须接地保护不准使用手持式、夹板式碘钨灯。
〔8〕地下室的临时照明、手持照明及潮温环境下的照明应采用36V行灯。
〔9〕各类插座、插头必须符合。单相电源的设备必须使用单相三眼插座插座上方应有单独分路熔断器保护插座的接地线不准串联。
〔10〕对挪动电力机具如：木工园锯、电焊机、振动器、手持电开工具等要经常进展检查维修和保养。对长时间搁置或潮湿场所的电气设备应加强绝缘测试工作同时要有专人负责。
〔11〕加强日常检查维护和保养工作建立专职电工和使用人平安责任制。每天巡视一次及每月测试一次有关电气设备有整洁的记录表式。
