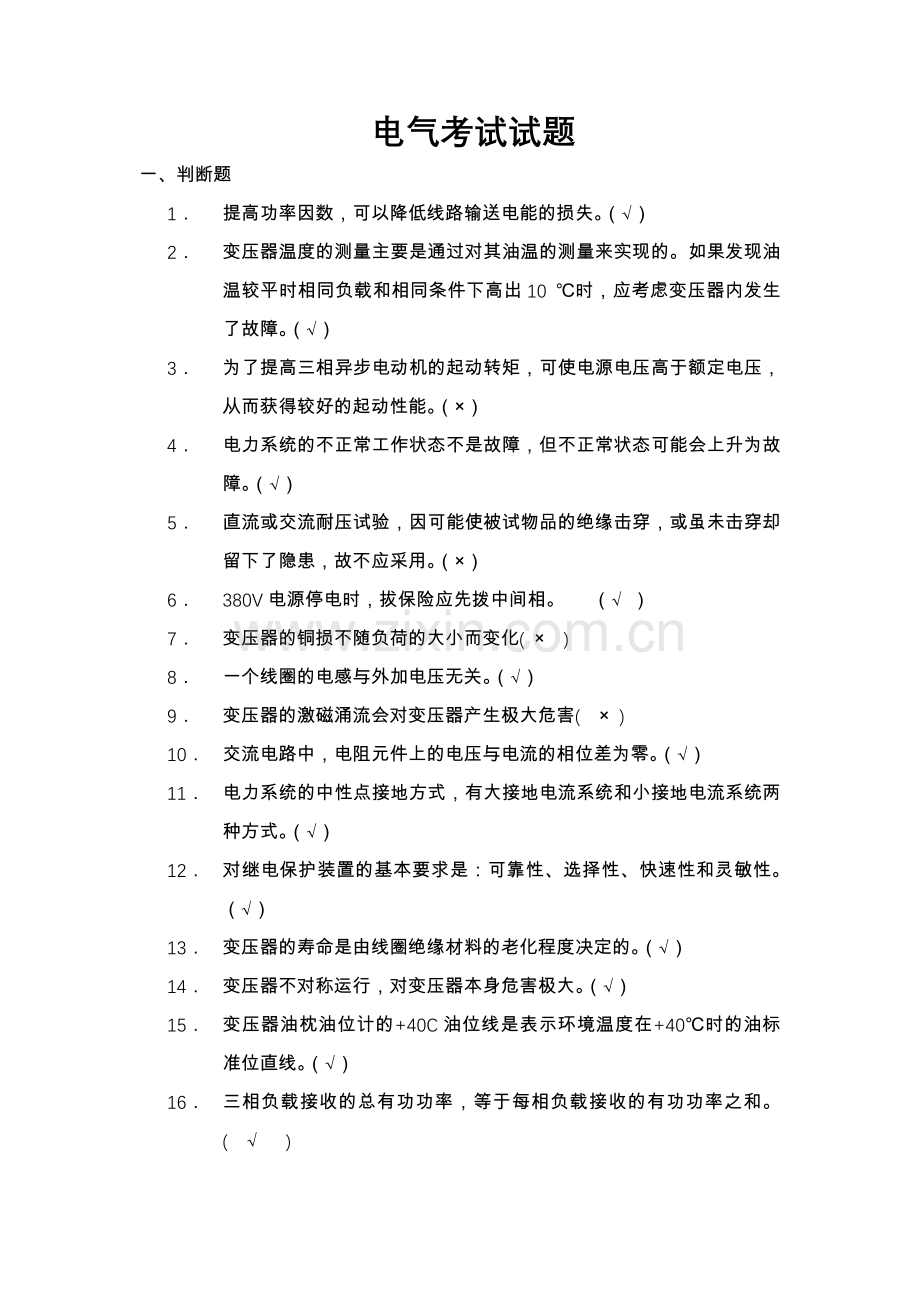

电气考试试题
一、判断题
1． 提高功率因数，可以降低线路输送电能的损失。（√）
2． 变压器温度的测量主要是通过对其油温的测量来实现的。如果发现油温较平时相同负载和相同条件下高出10 ℃时，应考虑变压器内发生了故障。（√）
3． 为了提高三相异步电动机的起动转矩，可使电源电压高于额定电压，从而获得较好的起动性能。（×）
4． 电力系统的不正常工作状态不是故障，但不正常状态可能会上升为故障。（√）
5． 直流或交流耐压试验，因可能使被试物品的绝缘击穿，或虽未击穿却留下了隐患，故不应采用。（×）
6． 380V电源停电时，拔保险应先拨中间相。　 （√ ）
7． 变压器的铜损不随负荷的大小而变化( × )
8． 一个线圈的电感与外加电压无关。（√）
9． 变压器的激磁涌流会对变压器产生极大危害( × )
10． 交流电路中，电阻元件上的电压与电流的相位差为零。（√）
11． 电力系统的中性点接地方式，有大接地电流系统和小接地电流系统两种方式。（√）
12． 对继电保护装置的基本要求是：可靠性、选择性、快速性和灵敏性。（√）
13． 变压器的寿命是由线圈绝缘材料的老化程度决定的。（√）
14． 变压器不对称运行，对变压器本身危害极大。（√）
15． 变压器油枕油位计的+40C油位线是表示环境温度在+40℃时的油标准位直线。（√）
16． 三相负载接收的总有功功率，等于每相负载接收的有功功率之和。( √ )
17． 对于直流电路，电感元件相当于开路。(× )
18． 对于直流电路，电容元件相当于短路。( × )
19． 能使低压继电器触点从断开到闭合的最高电压叫作该继电器的动作电压。( √ )
20． 差动保护的优点是：能够迅速地、有选择地切除保护范围内的故障。(√ )
21． 在直流电路中，不能使用以油灭弧的断路器。( √ )
22． 高压断路器的额定电压指的是相电压。( × )
23． 断路器的操作机构一般包括合闸机构和分闸机构。( √ )
24． 母线的作用是汇集、分配和传输电能。( √ )
25． 避雷针是引雷击中针尖而起到保护作用的。( √ )
26． 二次回路的电路图，包括原理展开图和安装接线图两种。( √ )
27． 发电机的极对数和转子转速，决定了交流电动势的频率。( √ )
28． 异步电动机的转差率，即转子转速与同步转速的差值对转子转速的比值。(×)
29． 直流电机运行是可逆的。(√)
30． 直流电机在运行时，电刷下产生火花，是属于换向不良的表现。( √ )
二、问答题
1. 电流互感器在运行中其二次侧不允许开路，为什么？
答：电流互感器运行中二次侧开路会产生以下后果：
（1）产生很高的电压对设备和运行人员有很大危险。
（2）铁芯损耗增加，引起严重发热，有烧毁的可能性。
（3）在铁芯中产生剩磁，使电流互感器的误差增大。
所以，电流互感器运行中其二次侧严禁开路。
2. 运行中的电压互感器二次为什么不允许短路？
答：电压互感器二次电压与一次电压相比低得多，故二次侧匝数很少，内阻很小。正常运行中电压互感器二次侧负载阻抗较大，相当于开路运行，其中流过的电流很小。如果电压互感器二次侧短路，由于其内阻很小，将在二次线圈中产生很大的短路电流，极易烧坏电压互感器。所以电压互感器二次不允许短路。
3. 为什么要从变压器的高压侧引出分接头？
答：通常无载调压变压器都是从高压侧引出分接头的，这是因为高压绕组套在低压绕组外面，焊接分接头比较方便；又因高压侧流过的电流小，可以使出线和分接开关载流部分的截面小一些，从而使接触不良的问题比较容易解决。
4. 为什么电动机不允许过载运行?
答：电动机所带负载过重时，转子转速下降，电动机的转差率增大，这时电动机的定子电流将增大。当定子电流较长时间超过额定值运行时，发热量的增加将使电动机温度升高，使绝缘过热加速老化，甚至于烧毁电动机。
5. 运行中的直流系统为什么要进行绝缘监视？
答：运行中的直流装置发生一极接地并不引起严重的后果，但不允许在一极接地的情况下长期运行。因为一旦另外一极再发生接地时，可能造成信号装置、继电保护和控制回路的误动作，使开关跳闸，也有可能造成装置拒动，其危害可能更大。为此，必须装设直流系统的绝缘监察装置，以便及时发现及消除直流系统的一点接地故障。
6. 主变中性点接地刀闸投退有何规定?
答：（1)在中性点直接接地系统内，仅有一台变压器中性点接地运行时，若要停用 此台变压器，必先合上另一台运行变压器的接地刀闸，方可操作。
（2 )主变停送电操作或任何情况下的零起升压操作前，应先合上变压器各侧中性点接地刀闸。
7. 运行中变压器重瓦斯保护在什么情况下须投“信号”位置？
答：变压器在运行中滤油、补油、换油泵或更换净油器的吸附剂时，应将其重瓦斯保护改投“信号”位置
8. 何谓发电机进相运行?发电机进相运行时应注意什么?
答：所谓发电机进相运行，是指发电机发出有功而吸收 无功的稳定运行状态。
发电机进相运行时，主要应注意四个问题:
一、 是静态稳定性降低；
二、 是端部漏磁引起定子端部温度升高；
三、 是厂用电电压降低；
四、 是由于机端电压降低在输出功率不变的情况下发电机定子电流增加，易造成过负荷。
9. 110KV以上主变停、送电前为什么要先合上中性点地刀？
答：110KV以上变压器通常在中性点直接接地系统运行，绝缘裕度小。为防止变压器停电操作时产生的操作过电压和变压器送电操作时因开关三相不同期合闸产生的过电压和变压器绝缘的破坏，规定在操作运行时中性点直接接地的变压器前，一定要先将变压器中性点接地，方可进行操作。
10. 变压器并列运行的条件有那些?
答：变压器并列运行的条件：接线组别相同；变比基本相等；短路电压值基本相等；两台变压器容量比不超过 3：1。
11. 操作中发生带负荷拉、合闸刀时如何处理？
答：（1）带负荷合闸刀时，即使发现合错，也不准将闸刀再拉开。因为带负荷拉闸刀，将造成三相孤光短路事故。
（2）带负荷错拉闸刀时，在刀片刚离开固定触头时，便发生电弧，这时应立即合上，可以消除电弧，避免事故。但如闸刀已全部拉开，则不许将误拉的闸刀再合上。
12. 电力系统对继电保护的基本要求是什么?
答：继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求。
13. 试述变压器瓦斯保护的基本工作原理？
答：瓦斯保护是变压器的主要保护，能有效地反应变压器内部故障。当变压器内部故障严重时，产生强烈的瓦斯气体，使变压器内部压力突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移劝，使干簧触点接通，作用于跳闸。
14. 什么是变压器的过励磁？
答：当变压器在电压升高或频率下降时都将造成工作磁通密度增加，变压器的铁芯饱和称为变压器过励磁。
15. 6kV电压互感器在运行中，一次侧熔丝熔断可能是什么原因？
答：1二次回路故障；
2 6kV系统接地；
3 系统发生铁磁振荡。
16. 简述电动机滚动轴承发热、有噪音的故障原因及排除方法。
答：⑴润滑油变质或混有杂质，可清洗后更换质量好的润滑油。
⑵轴承室内润滑油加的过多或过少，应加入适量的润滑油。
⑶轴承磨损过大或轴承内圈、外圈破裂，应更换轴承。
⑷轴承与轴或与轴承室配合过松，需调整到合适的配合精度。
⑸传动带过紧，在不影响转速的情况下，适当放松传动带。
17. 简述电动机振动的故障原因及排除方法。
答：⑴电动机固定不牢固，应加强基础的坚固性，紧固螺栓。
⑵负载转轴与电机轴线不重合，应正确调整好机组，使两轴线重合。
⑶转轴变形，应校正转轴，必要时更换新轴。
⑷轴承损坏或轴承室松，需更换轴承或修复轴承室。
⑸电枢不平衡，应对其进行动平衡。
18. 什么是人身触电？触电形式有几种？
答：电流通过人体是人身触电。
触电有：单相触电，两相触电和跨步电压触电，接触触电四种形式。
19. 备用电源自动投入在什么情况下动作？
答：（1）工作电源失去电压；
（2）工作电源故障，工作保护动作；
（3）由于电压互感器熔丝熔断，断电引起自动投入备用电源的误动作。
20. 发电机大轴接地电刷有什么用途？
答：发电机大轴接地电刷具有如下三种用途：
（1）消除大轴对地的静电电压；
（2）供转子接地保护装置用；
（3）供测量转子线圈正、负极对地电压用。
21. 什么叫电气二次设备？
答：电气二次设备是与一次设备有关的保护、测量、信号、控制和操作回路中所使用的设备。
22. 电动机在运行中产生异常声音是什么原因？
答：（1）三相电线中断一相；（2）三相电压不平衡；（3）轴承磨损严重或缺油；
（4）定子与转子发生摩擦；（5）风扇与风罩或机盖摩擦；（6）机座松动。
23. 操作隔离刀闸的要点有哪些？
答：合闸时：对准操作项目；操作迅速果断，但不要用力过猛；操作完毕，要检查合闸良好。
拉闸时：开始动作要慢而谨慎，刀闸离开触头时应迅速拉开；拉闸完毕，要检查断开良好。
24 电动机运行中保护跳闸的原因是什么？
答：1机械装置故障； 2电动机内部和电缆有短路现象；
3保护装置本身问题； 4带缺相保护器的设备电源故障
25 电动机启动后发出鸣响，转速很慢达不到正常转速的原因是什么？（班长和主值以外人员）
答：1.定子回路一相断线 2.机械装置卡涩
3.转子回路断线或接触不良 4.静子回路接线错误
26 运行人员在值班时应掌握哪些情况？
答：设备状态；设备运行方式及停复役情况；主要设备运行参数；设备缺陷及改进情况；工作票份数，工作进展情况；地线组数及号数；工作遗留问题；各种表格和记录登记情况；工作用具和安全用具有无遗失；本班卫生清扫情况
27 运行中的真空短路器巡视项目有哪些？
答：（1）开关分、合闸指示正确，与实际运行情况相符 （2）真空灭弧室无异常
（3）接地完好（4）开关各部分无异声（振动声）及异味
（5）开关操作储能机构，各种闭锁装置运行良好
28 #3、4主变中性点刀闸和保护是怎样配合使用的？
答：主变中性点刀闸投入运行时，投入零序过流保护，未投入中性点刀闸的主变投入零序过压保护，两台变压器中性点刀闸只能投入一个，当需要操作某台主变时，投入该台主变中性点刀闸，退出另一台变压器的中性点刀闸，保护相应投切
29 我厂的同期点有哪些？
答：11﹑21﹑31﹑41 855﹑856﹑811﹑812 850﹑800 801﹑802﹑813﹑853﹑803﹑814﹑804
30 #1发电机的保护有哪些？
答：.纵差﹑复合电压闭锁过流﹑过负荷﹑定子接地﹑转子两点接地﹑微机励磁
31 电动机运行中保护跳闸的原因是什么？
答：1.机械装置故障
2.电动机内部和电缆有短路现象
3.保护装置本身误动
32 电动机无法启动的原因有哪些？
答： 1.电源缺相或保险熔断 2.电源电压过低
3.定转子间的间隙不正常，有摩擦 4.定子或转子绕组断线
33、倒闸操作的“五防”
答：（1）防止带负荷拉合刀闸
（2）防止带接地线（接地刀）合闸
（3）防止带电挂接地线（接地刀）
（4）防止误拉合开关
（5）防止误入带电间隔
34、变压器的油枕有什么作用？
答：（1）调节油量，保证变压器油箱内经常充满油。
（2）减少油和空气的接触面，防止油被加速氧化和受潮。
35 停送电操作原则
答：（1）拉合隔离开关及小车断路器送电前，必须检查并确认断路器在断开位置。
（2）严禁带负荷拉合隔离开关，所装电气和机械防误闭锁装置不能随意退出。
（3）停电时，先断开断路器，后拉开负荷侧隔离开关，最后拉开电源侧隔离开关；送电时，先合上电源侧隔离开关，再合上负荷侧隔离开关，最后合上断路器。
36、何谓热备用？
答：指设备开关断开，而刀闸仍在合上位置。此状态下如无特殊要求，设备保护均应在运行状态。
37、何谓冷备用状态？
答：特指线路、母线等电气设备的开关断开，其两侧刀闸和相关接地刀闸处于断开位置。
38、操作中发生带负荷拉、合隔离开关时如何处理？
答：（1）带负荷合隔离开关时，即使发现合错，也不准将隔离开关再拉开。因为带负荷拉隔离开关，将造成三相弧光短路事故。
（2）带负荷错拉隔离开关时，在刀片刚离开固定触头时，便发生电弧，这时应立即合了，可以消除电弧，避免事故。但如隔离开关已全部拉开，则不许将误拉的隔离开关再合上。
39 电气设备有哪些工作状态
答：（1）运行状态（2）冷备用状态（3）热备用状态（4）检修状态
40 电力系统同期并列的条件是什么？
（1）并列断路器两侧的相序、相位相同。
（2）并列断路器两侧的频率相等。
（3）并列断路器两侧的电压相等。
41 高压电动机在大修时，一般需要进行哪些试验？
答：（1）电动机定子绕组绝缘电阻和吸收比
（2）直流电阻
（3）直流耐压和泄漏电流
（4）交流耐压试验
42 三相异步电动机的机械部分常发生哪些故障？
答：常发生的故障有定转子之间扫堂，轴承损坏和旋转部件被杂物卡住和掉叶片等故障。
43 运行中电动机过热的主要原因有哪些？
答：（1）电动机过负荷运行，定子电流过大
（2）定子绕组缺相运行
（3）电源电压过高或过低
（4）电动机通风道堵塞或风扇损坏
44 电动机振动的故障原因及排除方法。
答：（1）电动机固定不牢固，应加强基础的坚固性，紧固螺栓。
（2）负载转轴与电机轴线不重合，应正确调整好机组，使两轴线重合。
（3）转轴变形，应校正转轴，必要时更换新轴。
（4）轴承损坏或轴承室松，需更换轴承或修复轴承室。
（5）电枢不平衡，应对其进行动平衡。
45 发电机紧急停机的条件
答：（1）发电机振动严重超标 （2）发电机.励磁机冒烟着火
（3）人身事故 （4）发电机振荡，威胁设备安全
（5）接到机器危险信号，并有主汽门关闭信号，同时确认有功到零。
46、变压器的油枕有什么作用？
答：（1）调节油量，保证变压器油箱内经常充满油。
（2）减少油和空气的接触面，防止油被加速氧化和受潮。
47、高压电动机在大修时，一般需要进行哪些试验？
答：（1）电动机定子绕组绝缘电阻和吸收比
（2）直流电阻
（3）直流耐压和泄漏电流
（4）交流耐压试验
48、何谓核相？
答：用仪表或其它手段对两电源的相序或相位进行检测。
49、为什么要核相？
答：若相位或相序不同的交流电源并列或合环，将产生很大的电流，巨大的电流会造成发电机或电气设备的损坏，因此需要核相。为了正确的并列，不但要一次相序和相位正确，还要求二次相位和相序正确，否则也会发生非同期并列。
50、哪些情况下要核相？
答：对于新投产的线路或更改后的线路，必须进行相位、相序核对，与并列有关的二次回路检修时改动过，也须核对相位、
51为什么三相异步电动机不允许缺相运行？
答：电动机的三相电源有一相短路时，称为缺相运行。缺相发生在运行中虽然尚能运转，但电机转速下降，其他两相定子电流过大，易烧毁电动机绕组，因此不允许电动机缺相运行。

三 填空题
1 电气运行人员应具备的三熟是指 熟悉设备系统和原理，熟悉操作和事故处理，熟悉本岗位的规程和制度。
2 电气专业中的五防是指 防止带负荷拉合刀闸，防止误拉合开关，防止带电挂地线，防止带地线合闸，防止误入带电间隔。
3 运行中的发电机冷却空气相对湿度不得超过 60% ，最低进风温度通常在 20℃ 左右，出入口温差应控制在 25℃ 以内。
4 发电机运行中各轴承座振幅不大于 0.03mm ，绝缘电阻不低于 1MΩ 。
5 电动机热态指电动机刚刚停运或线圈温度在50℃以上
6 我厂110KV系统属于中性点 直接接地 系统。
7 新热线的保护有 接地距离Ⅰ、Ⅱ、Ⅲ段；相间距离Ⅱ、Ⅲ段；零序过流Ⅰ、Ⅱ、Ⅲ、Ⅳ段；
8 6KVⅠ段低电压保护第一时限 0.5秒跳 磨煤机，第二时限 9 秒跳 给水泵，送风机
9 6KV电缆的电缆芯最高允许温度是 65℃ ，外皮最高允许温度是 50℃
10 滑动轴承最高允许温度 80℃ ，滚动轴承最高允许温度 100℃
11 电动机运行中轴承振动值750及以下 12S 1000转 10S 1500转 8.5S 3000转 5S
12 母线和刀闸的允许极限温度是 70℃
13 备自投保护的失压元件动作值是 35V ，有压元件的动作值是 65V
14 装设隔离开关后，可以在设备检修时造成 明显断开点 ，使检修设备与带电设备 隔离
15 将电压互感器停电时，应先断开 二次侧 ，后断开 一次侧
16 分闸操作真空断路器时，在触头断开后，灭弧室的屏蔽罩内壁应没有 红色或白色辉光
17 操作隔离开关时，即使合错，甚至在合闸时发生电弧，也不允许将隔离开关 再拉开
18 多油断路器中的绝缘油，起绝缘和灭弧作用
19 根据保护装置对被保护元件的作用，可分为 主 保护， 后备 保护和辅助保护
20 #1高厂变的保护有 速断，过流，瓦斯
21 电气运行人员应具备的三能是指 能正确的进行操作和分析运行状况 能及时发现故障和排除故障 能掌握一般的维修技能
22 电气专业中的两票三制是指 操作票，工作票，交接班制度，巡回检查制度， 设备定期切换试验制度
23 发电机运行进风温度一般不大于 40℃ ，最高不得大于 55℃
24 变压器上层油温一般不超过 85℃ ，最高不超过 95℃
25 电动机的冷态是指 电动机停运8小时以上或线圈温度50℃以下者
26 我厂35KV系统属于中性点 不接地 系统。
27 发电机并列条件：系统侧与待并的 电压 、 频率 、 相位 相同
28 变压器并列运行的条件是 电压变比相同 ，接线组别相同，阻抗电压相同 ，容量不应相差太大
29 6KV电缆的电缆芯最高允许温度是 65℃ ，外皮最高允许温度是 50℃
30 滑动轴承最高允许温度 80℃ ，滚动轴承最高允许温度 100℃
31 发电机空冷器进风温度一般不大于 40℃ ，最高不大于 55℃
32 发电机轴承润滑油进油温度约在 40 ~45℃ ，出油温度应不超过 65℃
33 拉合电压10KV及以下，电流在 70A 以下的环路均衡电流。
34 如果是二次回路故障导致重瓦斯保护误动作，使变压器跳闸，应将重瓦斯保护退出 ，而将变压器 投运
35 在正常运行情况下，变压器瓦斯保护的轻瓦斯作用于“信号”，重瓦斯作用于“跳闸”。重瓦斯与主变纵联差动保护不得同时退出运行。
36 110KV变压器，当其110KV侧中性点接地运行时，投入110KV零序过电流保护；当其110KV侧中性点不接地运行时，投入110KV零序过电压保护。
37 绝缘介质的吸收比是 60S 时的绝缘电阻与 15S 时的绝缘电阻之比
38 开关红灯亮表示 跳闸 回路正常
39 变压器在二次侧开路时，一次侧流过的电流是 空载 电流
40 在切断空载变压器时，有可能产生 操作 过电压
41 投入空载变压器时会产生 励磁涌流 ，其值可达到额定电流的 6~8 倍
42 装设隔离开关后，可以在设备检修时造成 明显断开点，使检修设备与带电设备 隔离
43 电压互感器所承受的电压不得超过其额定电压的 10%
44 发电机空冷器进风温度一般不大于 40℃ ，最高不大于 55℃
45 发电机轴承润滑油进油温度约在 40~45 ℃ ，出油温度应不超过 65 ℃
46 电动机运行中轴承振动值750及以下 12S 1000转 10S 1500转8.5S 3000转 5S
47 母线和刀闸的允许极限温度是 70℃
48 滑动轴承最高允许温度 80℃ ，滚动轴承最高允许温度 100℃
49 距离保护是指反映故障点至保护安装地点的距离，并根据这距离的 阻抗值 来确定动作时限的一种保护装置
50 电流互感器的二次侧不允许 开路
51 电压互感器的二次侧不允许 短路和接照明
52 开关绿灯亮表示 合闸 回路正常
53 #2发电机高周保护的动作时限是 0秒 ，动作开关是 21﹑MK
54 继电保护的基本要求 可靠性 灵敏性 选择性 速动性
55 #1发电机型号__QF—15—2___
56 #2发电机型号__QF—12—2___
57 #3发电机型号__QFW—15—2___
58 #1发电机励磁方式_ 静止可控硅励磁__
59 #2发电机励磁方式__静止可控硅励磁__
60 #3发电机励磁方式__旋转二极管无刷励磁__
61 #4发电机励磁方式__静止可控硅励磁__
62 四台发电机的冷却方式为_密闭式空冷__
63 发电机无励磁运行不能超过__30___分钟
64 #1主变型号__SF7—16000/35___
65 #2主变型号__SF7—16000/35___
66 #3主变型号__SFS9—31500/110___
67 #4主变型号__S10—20000/110___
68 #1、2、3主变冷却方式_ 油浸自然循环风冷__
69 #4主变冷却方式__油浸自冷式__
70 大修后或长期备用的的主变投运应进行__5___次全电压冲击试验

系统图
1、10KV Ⅰ段系统图
2、10KV Ⅱ段系统图
3、#3机出线段系统图
4 #4机出线段系统图
