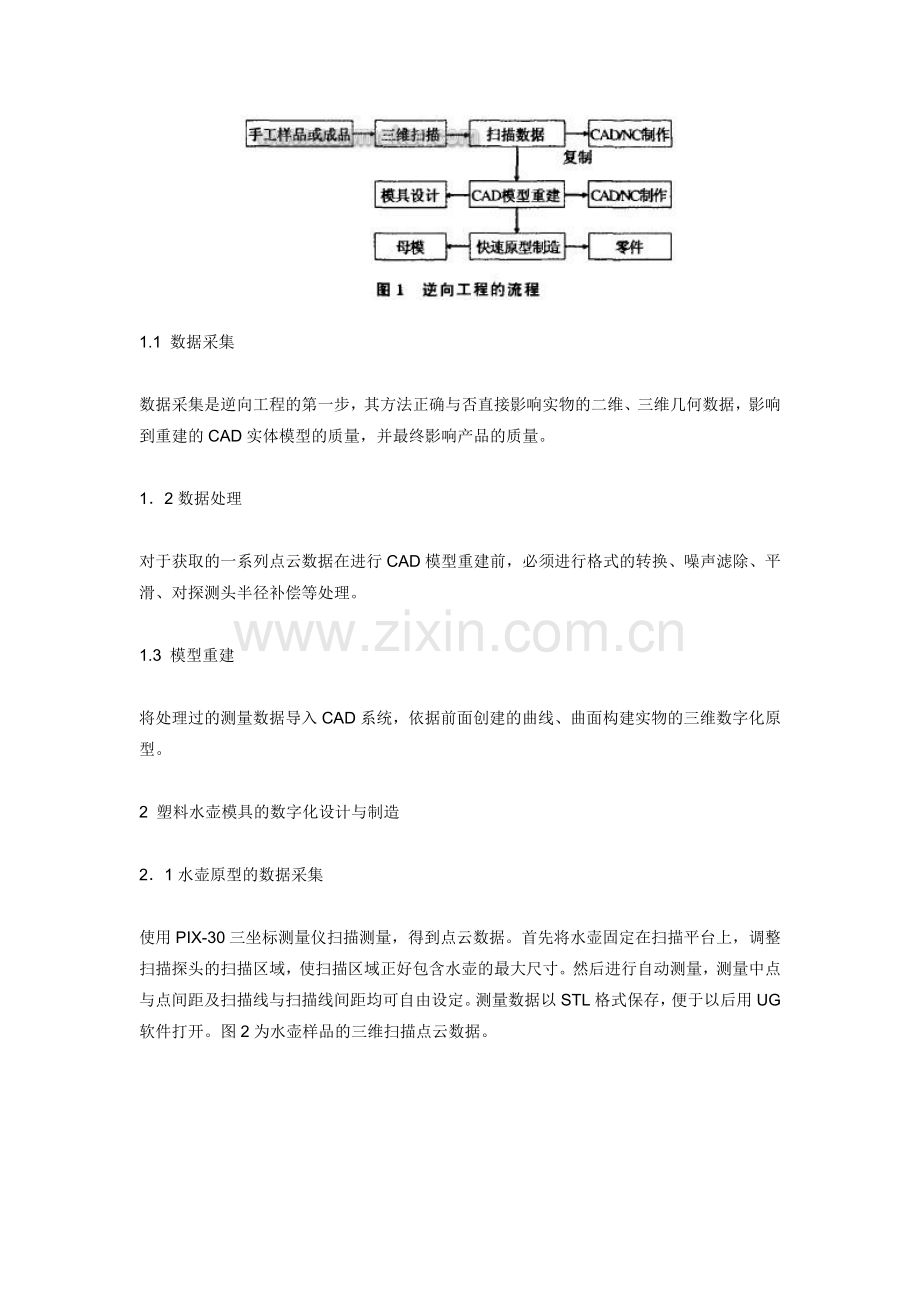

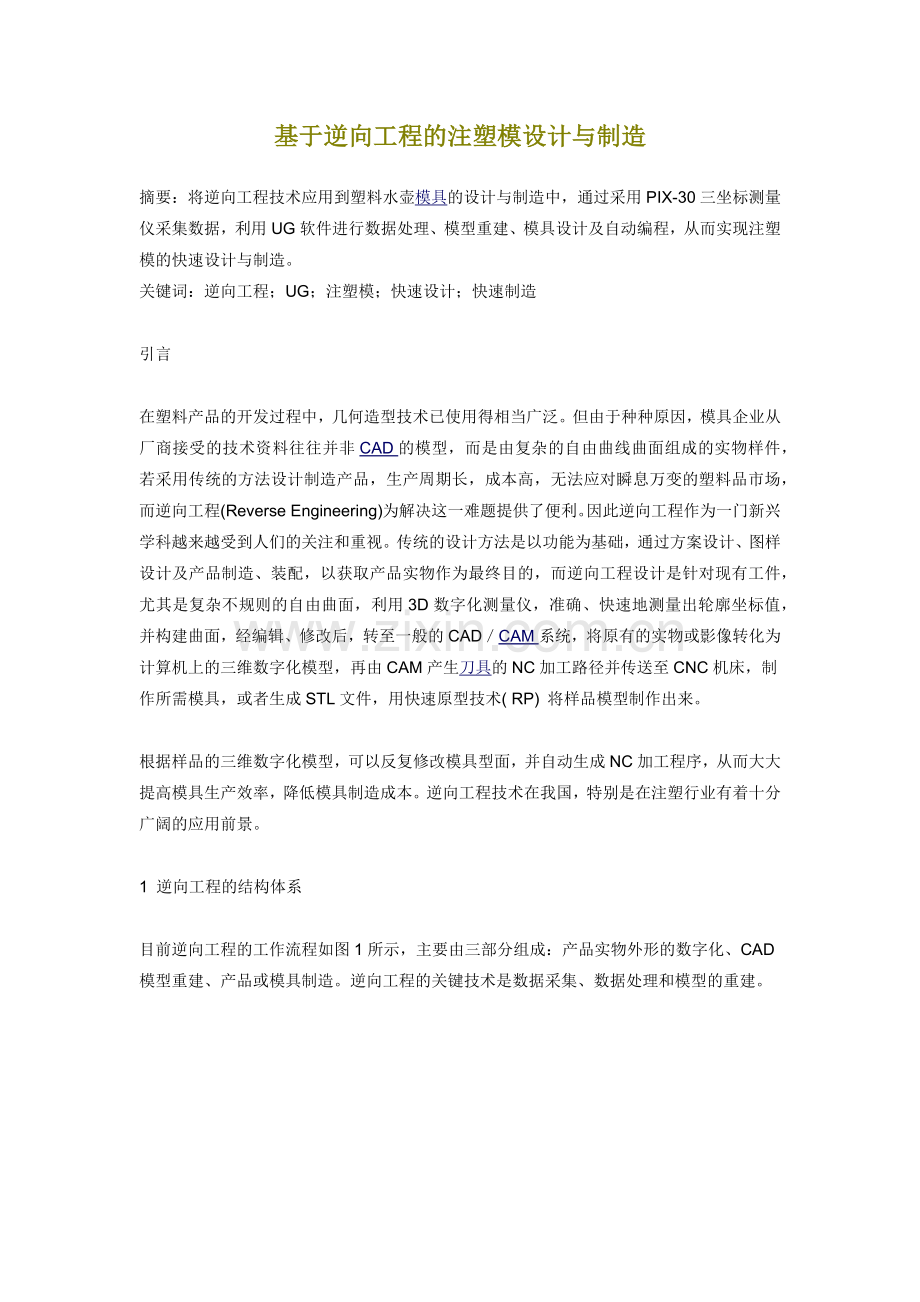

基于逆向工程的注塑模设计与制造摘要：将逆向工程技术应用到塑料水壶模具的设计与制造中，通过采用PIX-30三坐标测量仪采集数据，利用UG软件进行数据处理、模型重建、模具设计及自动编程，从而实现注塑模的快速设计与制造。 关键词：逆向工程；UG；注塑模；快速设计；快速制造 引言 在塑料产品的开发过程中，几何造型技术已使用得相当广泛。但由于种种原因，模具企业从厂商接受的技术资料往往并非CAD的模型，而是由复杂的自由曲线曲面组成的实物样件，若采用传统的方法设计制造产品，生产周期长，成本高，无法应对瞬息万变的塑料品市场，而逆向工程(Reverse Engineering)为解决这一难题提供了便利。因此逆向工程作为一门新兴学科越来越受到人们的关注和重视。传统的设计方法是以功能为基础，通过方案设计、图样设计及产品制造、装配，以获取产品实物作为最终目的，而逆向工程设计是针对现有工件，尤其是复杂不规则的自由曲面，利用3D数字化测量仪，准确、快速地测量出轮廓坐标值，并构建曲面，经编辑、修改后，转至一般的CADCAM系统，将原有的实物或影像转化为计算机上的三维数字化模型，再由CAM产生刀具的NC加工路径并传送至CNC机床，制作所需模具，或者生成STL文件，用快速原型技术( RP) 将样品模型制作出来。 根据样品的三维数字化模型，可以反复修改模具型面，并自动生成NC加工程序，从而大大提高模具生产效率，降低模具制造成本。逆向工程技术在我国，特别是在注塑行业有着十分广阔的应用前景。 1 逆向工程的结构体系 目前逆向工程的工作流程如图1所示，主要由三部分组成：产品实物外形的数字化、CAD模型重建、产品或模具制造。逆向工程的关键技术是数据采集、数据处理和模型的重建。 1.1 数据采集 数据采集是逆向工程的第一步，其方法正确与否直接影响实物的二维、三维几何数据，影响到重建的CAD实体模型的质量，并最终影响产品的质量。 12数据处理 对于获取的一系列点云数据在进行CAD模型重建前，必须进行格式的转换、噪声滤除、平滑、对探测头半径补偿等处理。 1.3 模型重建 将处理过的测量数据导入CAD系统，依据前面创建的曲线、曲面构建实物的三维数字化原型。 2 塑料水壶模具的数字化设计与制造 21水壶原型的数据采集 使用PIX-30三坐标测量仪扫描测量，得到点云数据。首先将水壶固定在扫描平台上，调整扫描探头的扫描区域，使扫描区域正好包含水壶的最大尺寸。然后进行自动测量，测量中点与点间距及扫描线与扫描线间距均可自由设定。测量数据以STL格式保存，便于以后用UG软件打开。图2为水壶样品的三维扫描点云数据。 22 数据处理 由于三坐标测量仪的测量放法，误差处理方式及周围环境等因素的影响，使采集到的点云数据不可避免地受到噪音的污染，同时在凹陷区肯定会产生测量盲区，所以，在反求模型之前必须对数据进行编辑。删除不需要的点数据，过滤噪声，减少点数据数目，在曲面的变化缓慢的地方取点密度较稀疏，在曲率变化较大部分要密集取点。对于采点盲区，可以采用填充命令进行修补。首先对原始点云进行去噪平滑处理，这样修补后的模型整体光顺性可得到进一步提高。 23水壶原型的重建 在UG系统中，曲面是一种泛称，片体和实体的自由表面都可称为曲面。UG曲面的数学性质为B曲面，也就是NURBS( 非均匀有理B样条) 曲面。B曲面由若干曲面片( 补片) 构成，其参数曲线是多段样条；单补片曲面是贝塞尔曲面，其参数曲线是单段样条，贝塞尔曲面是B曲面的特例。UG系统具有强大的曲面建模功能，在设计时，由点云数据先构造曲线，再由曲线构造曲面。创建自由曲线，主要使用Spline(样条曲线)命令。在UG中运行Insert Curve Spline菜单命令，出现Spline对话框。可在对话框中选择Bypoles、Through Poi nts、Fit及Perpendicular to Planes四种方式创建曲线。并可在后续步骤中进行控制曲线阶次与段数、曲线的分析显示、指定斜率和指定曲率等操作。 一般地，为了提高最后的曲面质量，曲线的形状要达到以下要求：没有尖点、曲率变化均匀平滑、曲线上的控制点数量尽可能少。同时要保证曲线的整体特性，如凹凸性和光顺性等。利用预先构造的曲线作为输入数据创建曲面是构造曲面的主要放法。主要命令为：InsertFree From feature子菜单下的通过曲线创建片体( Through Curves)、通过曲线网格创建片体( Through Curve Mesh) 、通过曲线扫描创建片体(Sweep) 等。图3显示了水壶的线框模型。 建立片体不是UG建模的目的，最终的目的是要建立实体模型。UG中可通过缝合、补片体、修剪实体、加厚片体等方法生成实体。图4是最后完成的水壶原型。 24模具零件的生成 模具设计的流程通常为： ( 1)制品设计( 直接创建三维模型或导入的三维模型) 。 ( 2) 观察分析实体模型的出模斜度和分型情况。 (3)设计模具的分型面、模腔布局、内嵌件、推杆、浇口、冷却和电极。 (4)初始化项目名称、加载实体模型和单位。 (5) 确定拔模方向、收缩率和成型镶件。 (6)修补开放面。 (7)定义分型面。 (8)加入标准模架、推杆、滑块、内抽芯和内嵌件。 (9)设计浇口、流道、冷却、电极、建腔和列材料清单。 (10)利用UG的CAM模块生成型芯、型腔的NC加工程序。 利用UG中的注塑模具设计(Mold Wizard) 模块，调入获得的水壶原型，通过设定Z轴的正方向为顶出方向，设置模具坐标系，取塑件的收缩率为1005，再通过设置成型镶件、布局、修补、建立分型线、建立分型面，从而可以快速设计出注塑模的关键件凸模如图5所示和凹模如图6所示。 25模具零件NC程序的生成 将获得的模具零件直接导入UG的CAM模块，根据曲面选择不同的刀具和加工方式，设置合理的工艺参数、切削用量、主轴转速等参数。模拟仿真确认无误后，选择加工中心的后处理器，系统自动生成铣削定位NCI 和NC文件，通过网线与机床通讯并实施加工。 3 结论 将逆向工程技术应用到注塑模的设计与制造中，借助于三坐标测量仪和UG软件，通过数据采集、数据处理、产品建模、模具设计、NC程序生成以及加工。可以大大缩短模具的设计与制造周期，加快产品的开发速度，提高产品设计与制造的精度，增强企业的竞争能力。特别是在零件形状复杂的模具设计与制造中，其优势更加明显。因此，逆向工程的应用，将有助于提高整个模具的技术含量，提升模具企业的竞争力。(end)
