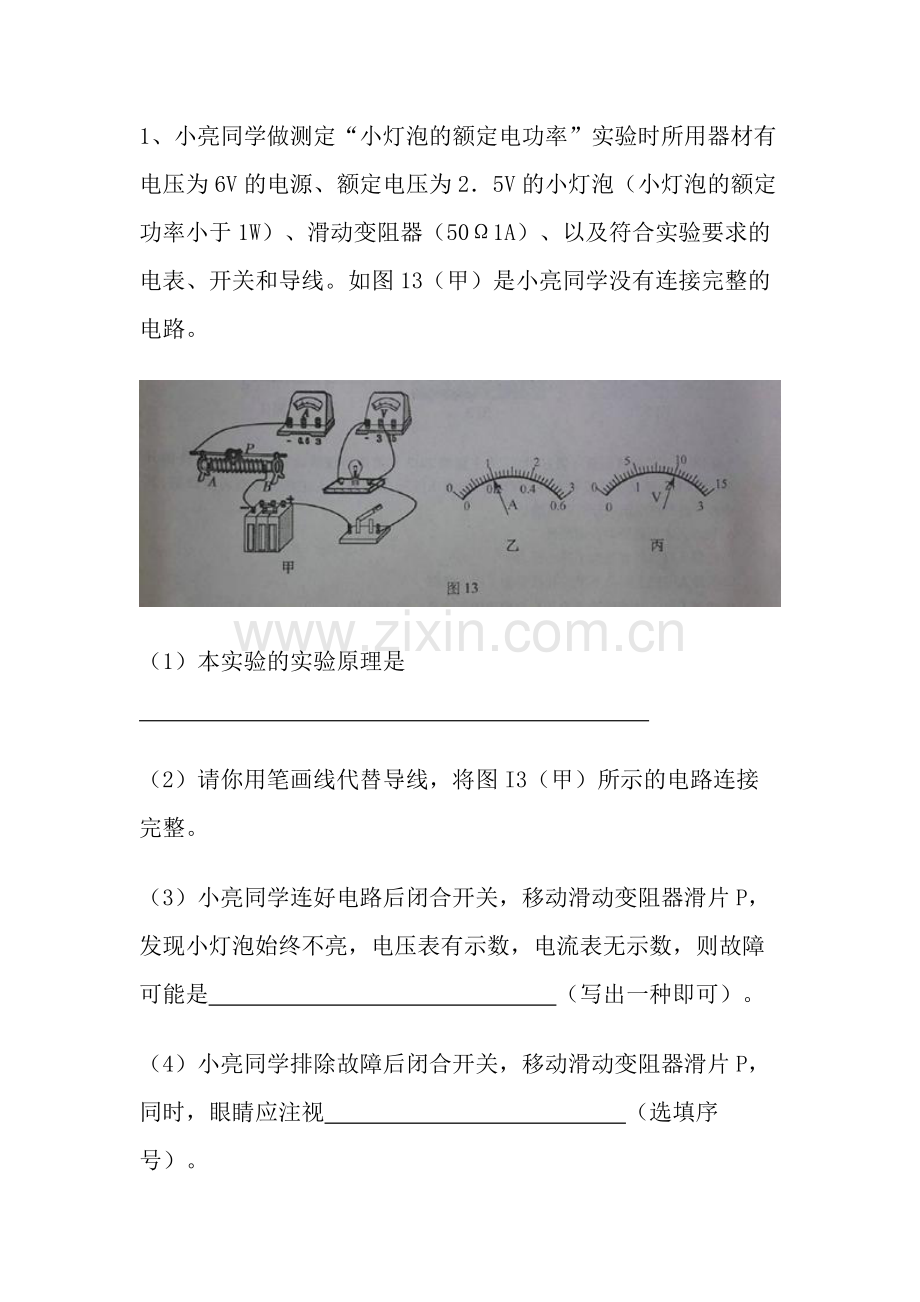

1、1、小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、额定电压为25V的小灯泡(小灯泡的额定功率小于1W)、滑动变阻器(501A)、以及符合实验要求的电表、开关和导线。如图13(甲)是小亮同学没有连接完整的电路。(1)本实验的实验原理是(2)请你用笔画线代替导线,将图I3(甲)所示的电路连接完整。(3)小亮同学连好电路后闭合开关,移动滑动变阻器滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,则故障可能是(写出一种即可)。(4)小亮同学排除故障后闭合开关,移动滑动变阻器滑片P,同时,眼睛应注视(选填序号)。A小灯泡亮度 B电压表示数C电流表示数 D滑动变阻器滑片(5)

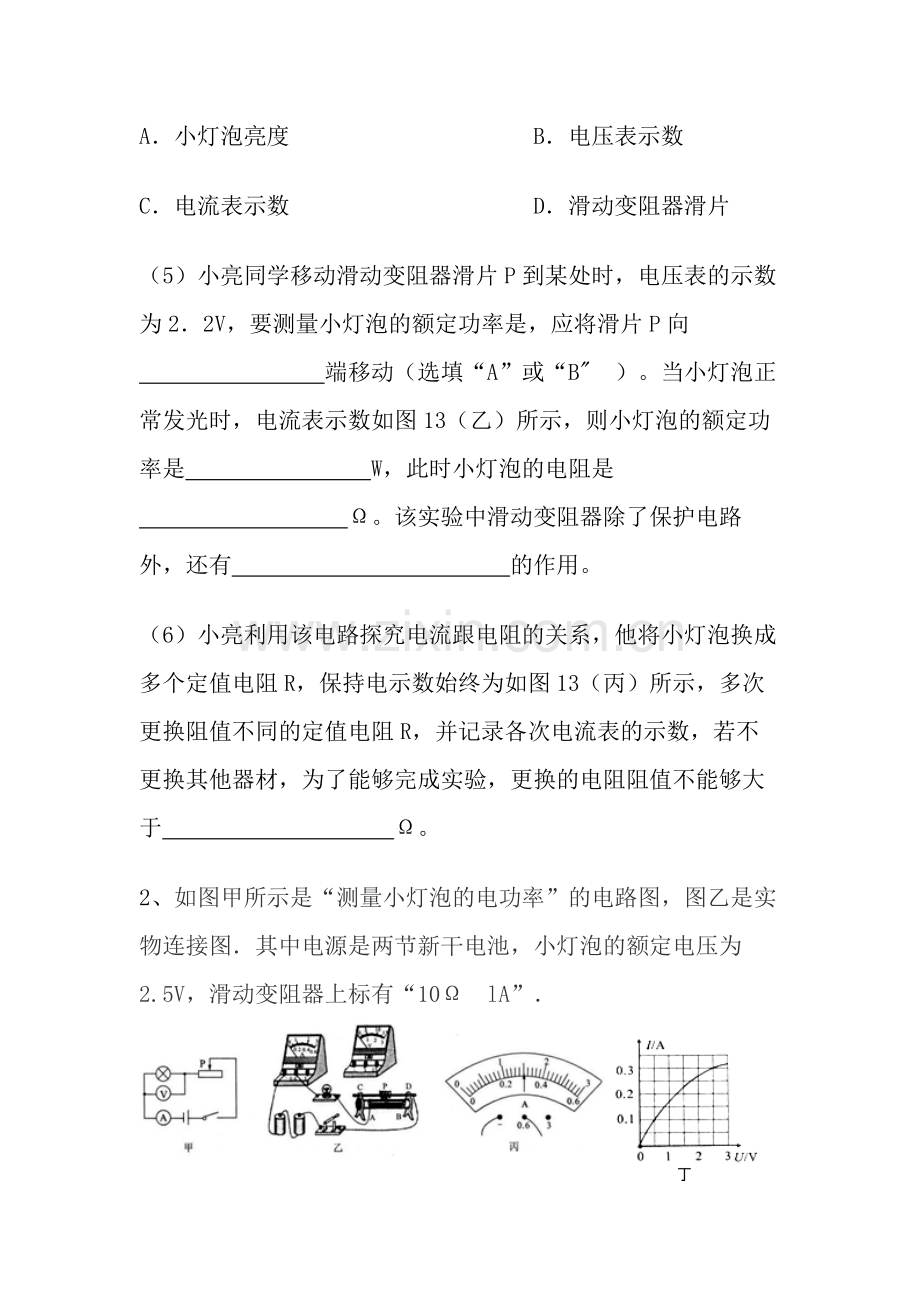

2、小亮同学移动滑动变阻器滑片P到某处时,电压表的示数为22V,要测量小灯泡的额定功率是,应将滑片P向端移动(选填“A”或“B)。当小灯泡正常发光时,电流表示数如图13(乙)所示,则小灯泡的额定功率是W,此时小灯泡的电阻是。该实验中滑动变阻器除了保护电路外,还有的作用。(6)小亮利用该电路探究电流跟电阻的关系,他将小灯泡换成多个定值电阻R,保持电示数始终为如图13(丙)所示,多次更换阻值不同的定值电阻R,并记录各次电流表的示数,若不更换其他器材,为了能够完成实验,更换的电阻阻值不能够大于。2、如图甲所示是“测量小灯泡的电功率”的电路图,图乙是实物连接图其中电源是两节新干电池,小灯泡的额定电压为2.

3、5V,滑动变阻器上标有“10lA”(1)图乙已连接了部分电路,请用笔画线代替导线按照电路图将未连接的电路连接完整;(2)小明同学连接好电路后,闭合开关时发现灯光特别亮,这表明他在闭合开关前没有_;(3)调节滑片P使电压表的示数为2.5V,此时电流表的示数如图丙所示,则该灯泡的额定功率为_w若要增大小灯泡的电功率,则滑片P应向_移动;(4)在完成以上实验后,小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如下图所示,通过图象发现灯丝的电阻是变化的,这一现象表明:_;(5)有一位同学在连接好电路后,闭合开关,在移动滑动变阻器滑片P的过程中发现:灯泡变亮时电压表示数变小;灯泡变暗时,电压表示数变大

4、经检查所用器材完好,出现这种现象的原因可能是_3、为了测定额定电压为“2.5V”小灯泡的电功率,小明同学设计了如图甲所示的电路图。实验中各元件完好,电源电压保持不变。连接电路的过程中开关应。请你在图乙中用笔画线代替导线,帮小明同学将电路连接完整。(连线不得交叉)小明同学闭合开关后,发现小灯泡不亮,但电流表、电压表均有示数,接下来他首先应进行的操作是(选填字母序号)A.检查电路是否断路B.更换小灯泡C.移动滑动变阻器的滑片,观察小灯泡是否发光为了测量小灯泡的额定功率,应调节滑动变阻器,当电压表的示数为V时,灯泡正常发光,此时电流表的示数如图丙所示,则通过小灯泡的电流为A,该灯泡的额定功率为W。实

5、验过程中,有些小组的小灯泡先由暗变亮,然后发出耀眼的光后被烧坏。为了避免灯丝烧断,请提出在调节滑动变阻器的过程中应注意的事项:。4、敬明同学是班级的实验“小老师”,他利用额定电压为2.5V的小灯泡进行“测量小灯泡的电功率”的实验,已知电源电压为4V。(1)他在检查仪器时,发现电流表指针如图15甲所示,他应将电流表的指针调到_位置。(2)图15乙是他画出的实验电路图,请你根据电路图用笔画线代替导线,帮他将如图15丙所示的实物电路连接完整。(3)经检查无误后,闭合开关,调节滑动变阻器的滑片到某一位置,电流表和电压表的示数如图16所示,则此时通过小灯泡的电流是_A,灯泡两端的电压是_V。记录好数据后

6、,为了测量小灯泡的额定功率,在移动滑动变阻器的滑片时,眼睛要注意观察_表,直至其示数为_。(4)他完成实验后,在帮助其它实验小组的过程中,发现某实验小组在完成本实验中电路出现故障。请你根据故障现象和检测结果,在下表的空格内写出发生故障的原因。故障现象检测结果发生故障的原因灯泡不亮,电压表示数较大,电流表几乎无示数。取下灯泡,电压表和电流表的示数均不变。(5)他在参与某实验小组进行评估时,发现该实验小组的实验记录分析表如下:实验序号小灯泡两端的电压U/V通过灯的电流表I/A小灯泡的电功率P/W额定功率P/W12.00.240.48P额=0.71W22.50.280.7033.00.320.96你认为该小组的数据处理过程是否正确?答:_。理由是:_。
