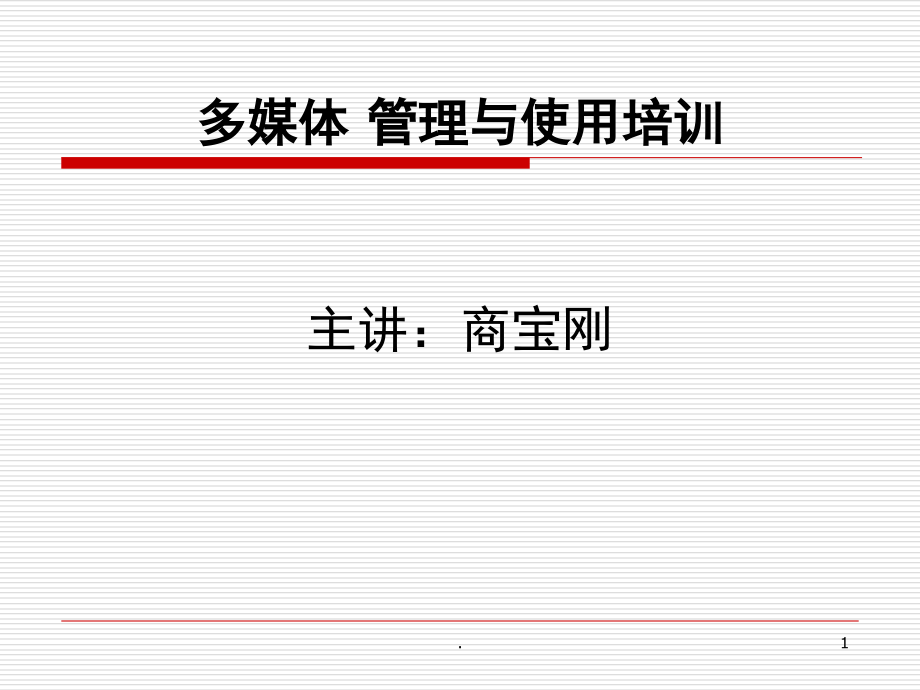

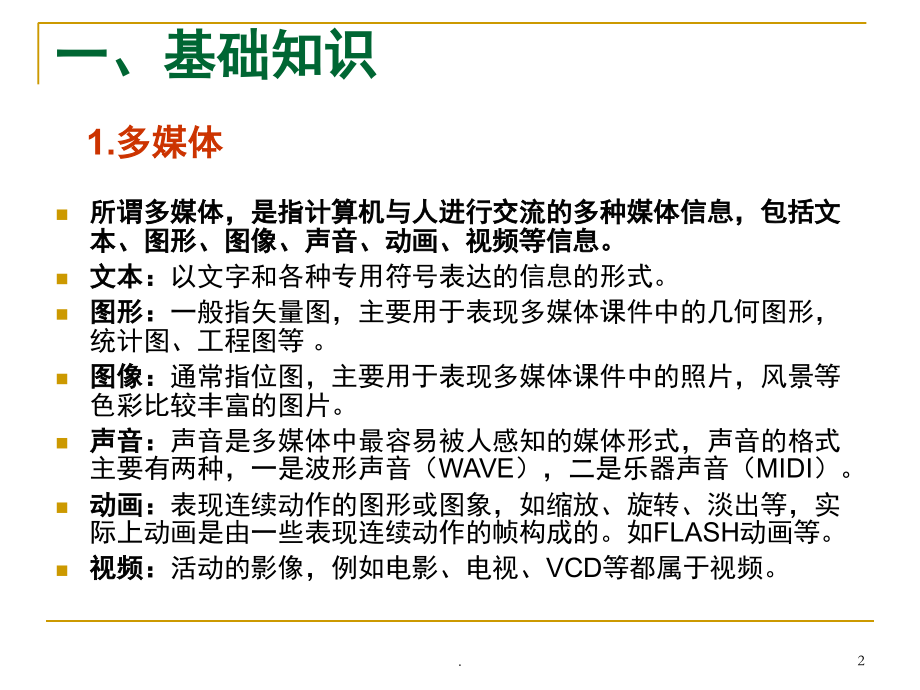

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,多媒体 管理与使用培训,主讲：商宝刚,1,.,所谓多媒体，是指计算机与人进行交流的多种媒体信息，包括文本、图形、图像、声音、动画、视频等信息。,文本：,以文字和各种专用符号表达的信息的形式。,图形：,一般指矢量图，主要用于表现多媒体课件中的几何图形，统计图、工程图等。,图像：,通常指位图，主要用于表现多媒体课件中的照片，风景等色彩比较丰富的图片。,声音：,声音是多媒体中最容易被人感知的媒体形式，声音的格式主要有两种，一是波形声音（,WAVE,），二是乐器声音（,MIDI,）。,动画：,表现连续动作的图形或图象，如缩放、旋转、淡出等，实际上动画是由一些表现连续动作的帧构成的。如,FLASH,动画等。,视频：,活动的影像，例如电影、电视、,VCD,等都属于视频。,一、基础知识,1.,多媒体,2,.,一、基础知识,多媒体技术是将计算机系统中图形、图像、声音、文字等多种信息媒体综合于一体进行编排处理的技术。它是在原有的计算机运算能力的基础上，扩充了数字信号处理器、大容量光盘、触摸屏和其它的外围设备作为系统的基本配置，以多种形式表达、存储和处理信息，充分调动人们耳闻、口述、目睹、手触等多种感觉器官与计算机交互作用，交流信息，使人与计算机的交流更加方便、更加友好。,2.,多媒体技术,3,.,所谓多媒体教学环境是指为了实现多媒体教学所需要的硬件、软件环境。硬件环境包括多媒体课件制作设备和多媒体教学设备，本次主要介绍多媒体教学设备，它们主要在多媒体教室中使用。软件环境主要指多媒体教学资源和教学资源管理系统，关于教学资源管理系统将在下一次活动中介绍。,一、基础知识,3.,多媒体教学环境,4,.,多媒体教室分为：普通多媒体教室、多媒体网络教室、多媒体实验室、教师用多媒体备课室。,一、基础知识,4.,多媒体教学教室分类,5,.,多媒体教学设备主要指在多媒体教室中使用的设备。组成多媒体教室的设备有：,计算机,视频展示台（实物展示台）,投影机和屏幕,话筒及音响,影碟机,功放机,其它设备,:,包括多媒体设备集中控制器、网络直播设备如摄像机等，用于网上教学直播等。,二、认识多媒体教学设备,6,.,1,、计算机,在多媒体教室使用的计算机有台式机、笔记本电脑，一般的多媒体教室都配备台式计算机，但留有笔记本电脑接口。多媒体教室配置的计算机的基本配置为：,CPU,、内存、软盘、光驱（,DVD,、,VCD,）、显示器（,CRT,、液晶）、显卡、声卡、网卡、,USB,接口等。,二、认识多媒体教学设备,7,.,（,1,）台式机基本组成,显示器,键盘,主机,鼠标,光驱,软驱,音箱,8,.,显示器,键盘,主机,鼠标,（,2,）笔记本,光驱,9,.,笔记本常用功能键,Fn+F1,：让计算机进入睡眠状态。,Fn+F2,：关闭,/,开启,LCD,屏。,Fn+F3,：切换其它连接的显示设备。,Fn+F4,：切换屏幕分辨率。,Fn+F5,：调用无线设备开启,/,关闭画面。,Fn+F8,：启用,/,停用触控板,Fn+Nmlk,：启用,/,停用数字键盘,Fn+,向上,/,向下键：增加,/,降低显示屏亮度,Fn+,向左,/,向右键：增加,/,降低计算机音量,注：各种类型笔记本功能键使用方法各有不同，请参照,说明书或键盘标识,10,.,2,、视频展示台,（,1,）视频展示台的功能,视频展示台又叫做实物展台，它在市场中的出现，渐渐取代了传统的胶片投影仪,/,幻灯机。视频展示台不但能将胶片上的内容投到屏幕上，而且可以将各种实物，甚至活动的图像投到屏幕上。视频展示台只是一种图像采集设备。最终将图像展示出来，还需通过外部设备的参与，比如电视机和投影机。,二、认识多媒体教学设备,11,.,JVC,AV-P850C,12,.,前面板,(JVC),13,.,后操作面板（,JVC,）,14,.,鸿合,VPS,15,.,操作面板（鸿合）,16,.,鸿合,VPS,连线,17,.,视频展台有,RGB,和,VIDEO,两种输出方式，可通过连接投影机、电视、计算机等输出设备，实现多路视频切换，大大增强教学演示效果。利用镜头旋转功能进行特殊场合的调节，可将资料、讲义、实物、幻灯片等等都显示出来，使用极为方便。,（,2,）视频展示台的输出方式,18,.,一般视频展台的镜头变焦倍数是,6,倍到,16,倍之间，变焦的作用是将图片实物不同大小调整到合适的图像。有的视频展台还有更多功能，例如摄像头可以,360,度旋转，可以看到平台以外的景物。还有的可以直接将,135,照相底片负片显示出来。,（,3,）视频展示台的变焦方式及其它功能,19,.,（,4,）视频展示台的使用（以,JVC,为例）,使用之前：,按住锁定解除按钮抬起摄像臂。,20,.,抬起左右侧灯，打开电源。,21,.,（,5,）,播放不同的对象,播放文稿,把演示资料放在平台上，看着屏幕用变焦按钮调整图象尺寸。要增加亮度可打开侧灯。,22,.,透明资料的演示,打开背灯，将资料放在平台上，用变焦按钮调整图象尺寸。,23,.,演示远离摄像机的物体,转动摄像头朝向被演示的物体。如果有近摄镜头，应取下近摄镜头。,24,.,幻灯片的演示,打开侧灯，将胶片插入幻灯片架，用变焦按钮调整图像尺寸。,25,.,使用之后,关电源。,收起左右侧灯，不要使灯具朝向平台。,转动摄像头使镜头的指向与摄像臂平行。,26,.,按往锁定解除按钮，放下摄像臂。,27,.,3,、投影机,本节主要介绍：投影机的功能、投影机的类型、投影机的性能指标、投影机的使用、使用投影机的注意事项等内容。,28,.,投影机的功能 投影机用来将多媒体教室中的输入设备如计算机、视频展示台、影碟机、摄像机等的信号放大投影到大屏幕上。,29,.,投影机的类型,目前教学中使用的投影机主要有两种类型：,a.,液晶式投影机,LCD,（,Liquid Crystal Display,）,（早期的多媒体教室用，容易老化，寿命短）,b.,数字式投影机,DLP(Digital Light processing),（,色彩还原性好、画面均匀、清晰度高，寿命长,）,30,.,LCD,投影机工作原理及示意图,LCD,（,Liquid Crystal Display,）投影机利用液晶地光电效应，即液晶分子地排列在电场作用下发生变化，影响其液晶单元地透光率或反射率，从而影响他地光学性质，产生具有不同灰度层次及颜色地图像。,LCD,地亮度、分辨率较高，适宜于环境光较强、观众较多地场合，但他价格高、体积大、光阀不易维修。液晶板投影机地成像器件是液晶板。这种投影机体积小、重量轻，操作、携带非常方便，价格也对比低廉，但光源寿命短，色彩不很均匀，分辨率较低，多用于临时演示或小型会议。,31,.,DLP,投影机工作原理及示意图,DLP,（,Digital Light Porsessor,）技术，即数字光学处理技术，它完成了数字信息显示，是投影显示领域一项全新地技术。,DLP,技术利用数字微反射镜,DMD,（,Digital Micormirror Device,）作为光阀成像器件，采用数字光学处理技术调制视频信号，驱动,DMD,光路系统，通过投影透镜形成大屏幕图象。,DLP,技术地特点是图像灰度等级高，成像器件地总光效率高，对比度非常出色，色彩锐利。,32,.,投影机的性能,投影的画面尺寸,该指标是指投出的画面的大小，如果我们想要投放所需的尺寸，可以将投影机放在与投影屏幕相应的距离上。根据各种机型不同，画面尺寸与投影距离的关系有所不同。,33,.,投影输出分辨率输出分辨率是指投影机投出的图象分辨率，投影机的分辨率分为物理分辨率和压缩分辨率，决定图像清晰程度的是物理分辨率（实际分辨率），决定投影机的适用范围的是压缩分辨率。由于投影机经常连接电脑使用，,所以应确保投影机的物理分辨率能适应你最常用的电脑。,通常物理分辨率越高，那么投影机可接受分辨率的范围越大，实用范围也就越广。目前市场上应用最多的为,SVGA,（分辨率,800*600,）和,XGA(1024*768),。,34,.,投影机的电源功率,电源功率越小，机器所产生的热量就越小，这样机器连续投影的时间就越长,投影机的光输出。该参数是指投影机输出的光能量，单位为,“,流明（,lm),”,。,35,.,投影机的亮度亮度是投影机中的一个比较重要的参数指标，它的国际标准单位是,ANSI,流明。,投影机的亮度越高，它的适应范围就越广，当然价格也越贵。,投影机的亮度指标由于测试环境的差异，各品牌机器的,ANSI,流明指标有所差异，但是各厂家提供的,ANSI,流明数值应基本上反映投影机的亮度水平。,36,.,颜色,现在，几乎所有的投影机都支持,24,位真彩色。所以要评价投影机的色彩还原度，不仅看颜色，还要看对比度。,对比度。,对比度反映的是投影机所投影出的画面最亮与最暗区域之比，对比度对视觉效果的影响仅次于亮度指标，一般来说对比度越大，图象就越清晰。,37,.,均匀度 是指投出画面的中间亮度与周围亮度的比值。一般将中间定义为,100%,。,镜头,F,是镜头的透光度。,F,越小，镜头的透光性越好。,N,是镜头的放大比率。,N=1.4,，就是说，在一固定的位置上，画面可放大,1.4,倍。,38,.,灯泡寿命,灯泡寿命也是重要指标之一。投影机的灯泡是耗材。,投影机的灯泡有几种，一种是金属卤素灯，特点是价格便宜但半衰期短；一种是,UHE,灯泡，特点是价格适中。由于发热量低，习惯上被称为冷光源；另一种是,UHP,高能灯，,UHP,使用寿命长。,UHP,灯泡也是一种理想的冷光源，灯发热较少，亮度衰减慢，但价格要贵很多，一般应用于高档投影机上。,39,.,梯形校正有些投影机提供了电子梯形校正功能，使用该功能可以轻松地校正由于仰射或吊顶投影而产生的画面梯形变形。,40,.,投影机的保养,投影使用前切记,打开镜头保护罩,，否则会导致烧坏镜头。,定期,清理通风过滤器,-,保养投影机的重要环节。,在开机状态下,严禁震动,，,搬移投影机,，防止灯泡炸裂。,停止使用后不要马上断开电源，要让机器,散热完成,后,自动停机或手动关闭电源。（一般,3-5,分钟后关闭）,41,.,（,5,）投影机外部介绍（丽讯,D628MX,）,开启、关闭投影按钮,自动搜寻信号按钮,打开、关闭主菜单按钮,投影画面放大,缩小按钮,上下左右移动,及确定按钮,电源正常工作指示灯,投影准备就绪指示灯,信号源切换按钮,上部,42,.,（,5,）投影机外部介绍（丽讯,D628MX,）,投影机进风栅格,投影机前部镜头防尘罩,投影机遥控信号接收窗,投影机镜头变焦调节杆,前面,投影机前部高度调节旋钮,投影机前部高度调节旋钮,43,.,（,5,）投影机外部介绍（丽讯,D628MX,）,后面,投影机电源开关,复合视频信号输入,投影机散热排风口,投影机电源插座,S,端子视频信号输入,影碟机视频信号输入,左右立体声音频输入,复合音频信号输入,DVI,高速信号输入,RGB,信号输入,RGB,信号输出,RS232,设备连接,USB,设备连接,音频信号输入,投影机后部高度调节旋钮,44,.,SHARP,（,6,）几种投影机遥控板,45,.,激光指示器,左右鼠标,音量,启动或关闭菜单,静音控制,信号选择（数据、视频）,数字静止,数字图像放大,开机、关机,指针控制,OK,退出激光指示器,PHILIPS,46,.,4,、多媒体教室扩音设备,多媒体教室扩音设备主要有：,1.,无线话筒,+,无线接收机,+,功放,+,音箱；,2.,有线话筒,+,功放,+,音箱,3.,界面话筒,+,移频扩音机三种类型。,47,.,无线话筒扩音机系统,由一个无线话筒加一个无线发射器和无线接收器组成。无线话筒需要电池推动，一块电池一般使用,10,小时左右。无线接收机使用交流电，输出功率,20,瓦左右。有效范围一般在,50,100,米，这种方式的特点是方便、灵活。,头戴式无线话筒和接收器,领夹式无线话筒和接收器,手持式无线话筒和接收器,48,.,（,2,）普通扩音系统,由话筒加扩音机和音箱组成，根据教室的大小选择扩音机的功率，音箱的布置应当使教室内的声场分布均匀。这种方式的特点是成本较低，但使用过程中调整比较麻烦。,49,.,话筒,（,3,）移频扩音系统,由界面话筒和移频扩音机组成。,界面话筒一般安装在讲桌和黑板下面，不需要电池推动。,50,.,（,4,）影碟机和录象机,多媒体教室可根据需要选配影碟机和录象机。影碟机和录象机一般用家用型即可满足要求。,51,.,5,、多媒体教室中控制设备,即多媒体教室中控系统。对于采用中控系统的多媒体教室，配备了控制台，用于控制系统电源开关、信号切换、电动屏幕收放等。,52,.,开顺序：,1,、按“系统开”,2,、按“投影开”,中控面板操作（,奕星,YX3300,中控面板为例）,53,.,媒体选择：,如使用展示台：,按“展示台”,如使用影碟机：,按“影碟机”,如使用手提,PC,：,按“手提,PC”,如使用台式,PC,：,按“台式,PC”,音量大小调节,关顺序：按“系统关”,“Reset”,按钮,54,.,6,、其它设备,如果要求将多媒体教室的实况向其它教室转播，可以在多媒体教室安装转播设备，转播设备主要由摄像机、切换台、调音台等组成。,55,.,7,、各种连接线材,（,1,）视频线,a.VGA,线：用于电脑主机和显示器，电脑主机、显示器、笔记本、投影机与中控设备或视频分配器的连接。（常用）,b.,视频线：用于影碟机、录像机与电视机、中控设备或投影机的连接。（常用）,56,.,c.,同轴电缆线：用于有线电视,信号与电视机、中控设备或投,影机的连接。,7,、各种连接线材,（,1,）视频线,d.S,端子转换和连接线：用于配有,S,端子的影碟机与电视机、投影机和,电视机、中控设备或投影机的连接。,57,.,7,、各种连接线材,（,2,）音频线,a.,常用音频线：用于电脑主机、影碟机、录像机音频输出口和音箱、调音台的连接。,(,常用,),b.,音频连接线：用于电脑主机、影碟机、录像机音频输出口和中控设备或音频分配器的连接。,(,常用,),c.,音频延长线：用于延长电脑 主机、影碟机、录像机音频输出口和中控设备或音频分配器的连接。,58,.,7,、各种连接线材,（,3,）视频音频复合线,a.V/A,线：用于影碟机、录像机与中控设备或视频分配器、音频分配器的连接。（常用）,b.S,端子输出线：用于配有,S,端子的影碟机、录像机与电视机、中控设备或投影机、音箱的连接。,59,.,8,、各种设备端口连接标识,COMPNET VIDEO IN,：复合视频输入（影碟机,S,端子信号输入）,COMPNET VIDEO OUT,：复合视频输出（影碟机,S,端子信号输出）,S-VIDEO IN,：,S,端子视频输入（影碟机,S,端子视频信号输入）,S-VIDEO OUT,：,S,端子视频输出（影碟机,S,端子视频信号输出）,VIDEO IN,：视频输入（影碟机、录像机普通视频信号输入）,VIDEO OUT,：视频输出（影碟机、录像机普通视频信号输出）,AUDEIO IN,：音频输入（电脑主机、影碟机、录像机音频信号输入）,AUDEIO OUT,：音频输出（电脑主机、影碟机、录像机音频信号输出）,DVI-D/I IN :,高速数字,/,模拟信号输入（投影机,DVI,接口视频输入）,DVI-D/I OUT:,高速数字,/,模拟信号输出（电脑主机,DVI,显卡视频输出）,RGB IN,：,RGB,（红绿蓝）复合信号输入（投影机,RGB,接口视频输入）,RGB OUT,：,RGB,复合信号输出（台式机、笔记本,RGB,视频信号输出）,RS-232,：串行数据信号接口（投影机、中控设备,RS232,串行接口）,USB,：,USB,信号接口（台式机、笔记本、投影机,USB,接口）,注：,红色,标记为常用端口,60,.,9,、投影机的连接及使用方法,（丽讯,D628MX,）,连接,连接带复合视频信号输出的影碟机,连接电源,连接带,S,端子影碟机,连接影碟机或录像机,连接有,DVI,显卡的电脑,连接普通电脑或笔记本,一般不用,连接中控,一般不用,一般不用,一般不用,一般不用,61,.,移动多媒体设备连接示意图,笔记本电脑,投,影,仪,音箱,Computer1 in,Computer2 in,视频数据线,音频线,62,.,固定多媒体教室设备连接示意,视频,视频,音频,音频,网络线,视频,电源,电源,电源,电源,投影机,台式电脑或笔记本电脑,视频展台,屏幕,音箱,多媒体中央控制器,校园网,总电源,注意：使用时只需要连接虚线框内的四根线，其它连接线系统安装时已连接固定。,63,.,固定多媒体教室设备实物连接示意图,64,.,三、多媒体设备的使用,65,.,（一）系统开机,打开中控,电源开关,；（红色电源指示灯亮起）,按下中控面板上,投影开机,按钮；（屏幕下降，同时投影机开机）,如果要将笔记本电脑信号投影到屏幕上，按下中控设备选择中的,手提电脑,按钮；（手提电脑按钮左侧的红色指示灯亮起）,如果要将视频展台的信号投影到屏幕上，按下中控设备选择中的,展台,按钮；（展台按钮左侧的红色指示灯亮起）,66,.,（二）视频展台的使用,长按（三秒以上）展台,电源,按钮，直到指示灯由红色变为蓝色；（视频展台电源接通）,按下中控设备选择中的,展台,按钮；将视频选择切换到展台；,将需要展示的实物放在展台上，按下展台,自动聚焦,按钮，按动展台,放大（缩小）,按钮可改变显示画面的大小，开启（或关闭）,灯光,以及转动照明灯的角度可以改变画面的亮度和对比度。,不用时，应关闭展台。长按（三秒以上）展台,电源,按钮，直到指示灯由蓝色变为红色；（视频展台电源关闭）,67,.,（三）笔记本电脑的使用,将中控上的视频线、音频线（视需要）、网线（视需要）与笔记本电脑上的相应端口相连，将电脑电源线插入中控电源插座；,按下中控设备选择中的,手提电脑,按钮；将中控视频选择切换到笔记本电脑；,按笔记本电脑的,【Fn,F2】,或,【Fn,F3】,键，将笔记本电脑切换到外部视频输出状态。,注意：根据笔记本电脑机型和操作系统的 不同，解决方式也各有不同。,68,.,（四）,系统关机,关闭,中控,电源开关,；（中央控制器将自动关闭投影机，卷起屏幕，同时发出滴、滴、滴的提示音，红色电源指示灯将继续亮起，延时,2,分钟后自动切断总电源，红色电源指示灯熄灭）,将中控与笔记本电脑的连接线断开收起，关闭多媒体教室电源总闸。,69,.,四、,使用中的常见问题,1,、投影机亮起后无信号：,检查中控设备选择没有切换到当前对应设备；,2,、电脑声音输不出：,（,1,）检查音频线是否与笔记本电脑的耳机输出口相连；,（,2,）检查电脑音量是否开大以及中控面板音量是否开大。,70,.,3,、多媒体设备的常见故障排除,、笔记本电脑连接？,1,）固定安装的多媒体教室都预留有笔记本电脑,VGA,接口；,2,）按中控面板上的,媒体选择按钮；,3,）笔记本电脑屏幕输出切换，一般是”,Fn”+“F5”,或“,F7”,键,;,4,）若大屏幕上仍无信号，重新启动笔本电脑；,5,）另外笔记本电脑分辩率设置不要高于,1024*768,模式。,四、,使用中的常见问题,71,.,、使用,U,盘或移动硬盘,一般多媒体教室都装有,USB,延长线，操作系统均,XP,，一般无须安装驱动程序。但如果出现不识盘现象怎么办？,1,）线过长，导致盘或者移动硬盘供电电压不足；,2,）线出现松动现象；,3,）有的移动硬盘需接上双线。,3,、多媒体设备的常见故障排除,四、,使用中的常见问题,72,.,有线话筒没有声音？,1,）确认话筒的开关是否打开,;,2,）观察话筒电源指示灯是否点亮,确定是否更换电池,;,3,）调节中控面板上话筒音 量”,+”,或”,”,。,、无线话筒无声、啸叫、噪音？,1,）检查电源开关是否开启；,2,）检查声音旋钮是否调至适当的位置；,3,）如出现啸叫，检查接收器上音量是否调至最大，请调,到合适位置；,4,）检查一下麦克线与发射器之间连线是否牢靠；,5,）若发射器上指示灯不亮，则表明充电电池的电力不足；,3,、多媒体设备的常见故障排除,四、,使用中的常见问题,73,.,五、多媒体教室维修常用工具,万用表：测试线路通畅、电源是否开通,网线测试器：测试网路是否正常,电铬铁：焊接各种线路或设备,老虎钳、网钳、螺丝刀等,74,.,六、分组练习,1.,练习安装和拆卸移动投影设备,2.,练习连接固定多媒体教室设备,3.,练习开启和关闭固定多媒体教室各种设备,75,.,
