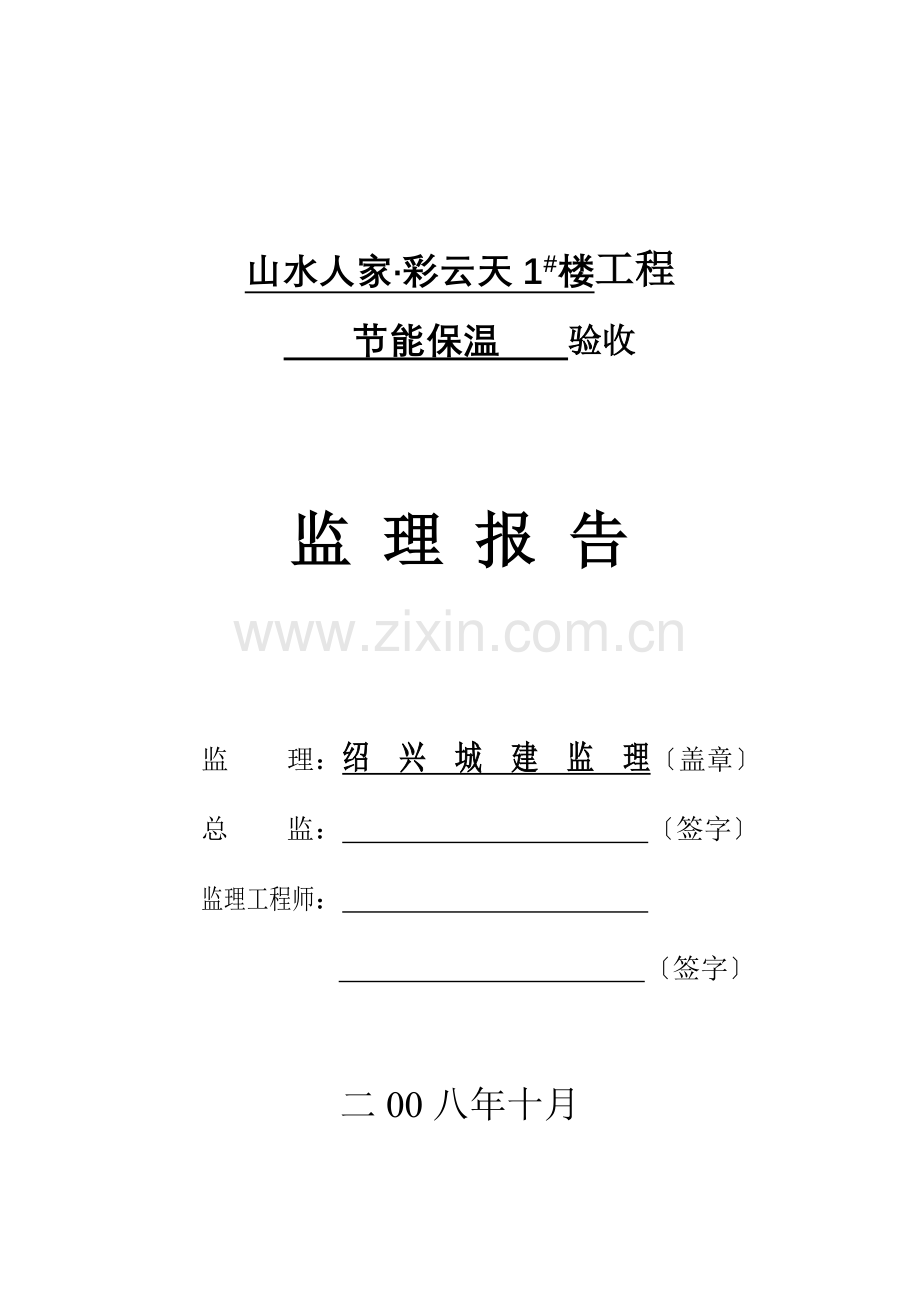

山水人家•彩云天1#楼工程节能保温验收监理报告.doc

山水人家·彩云天1#楼工程
节能保温 验收

监 理 报 告

监理：绍兴城建监理〔盖章〕
总 监： 〔签字〕
监理工程师：
〔签字〕

二00八年十月

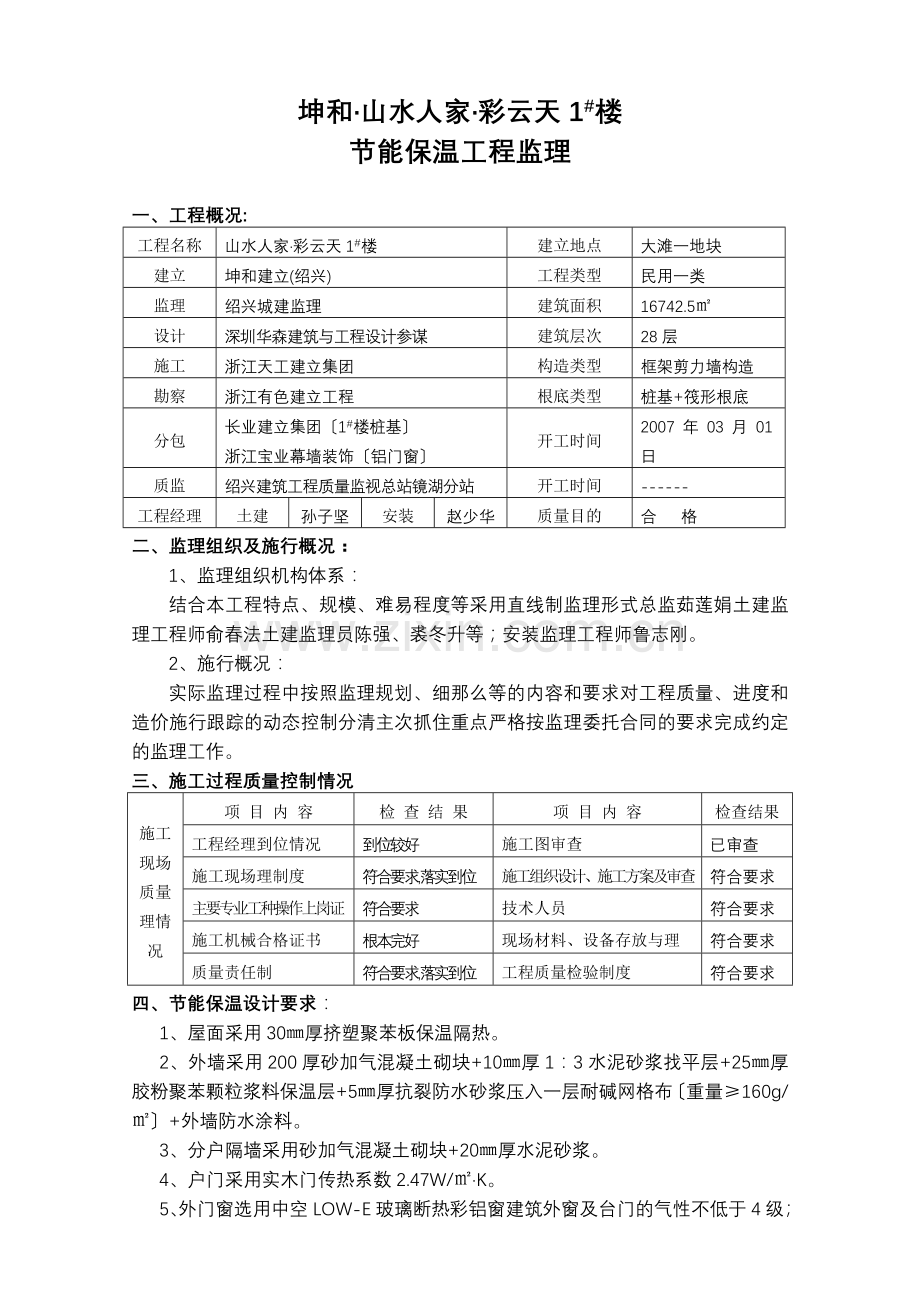

坤和·山水人家·彩云天1#楼
节能保温工程监理

一、工程概况:
工程名称
山水人家·彩云天1#楼
建立地点
大滩一地块
建立
坤和建立(绍兴)
工程类型
民用一类
监理
绍兴城建监理
建筑面积
16742.5㎡
设计
深圳华森建筑与工程设计参谋
建筑层次
28层
施工
浙江天工建立集团
构造类型
框架剪力墙构造
勘察
浙江有色建立工程
根底类型
桩基+筏形根底
分包
长业建立集团〔1#楼桩基〕
浙江宝业幕墙装饰〔铝门窗〕
开工时间
2007年03月01日
质监
绍兴建筑工程质量监视总站镜湖分站
开工时间
------
工程经理
土建
孙子坚
安装
赵少华
质量目的
合 格
二、监理组织及施行概况：
1、监理组织机构体系：
结合本工程特点、规模、难易程度等采用直线制监理形式总监茹莲娟土建监理工程师俞春法土建监理员陈强、裘冬升等；安装监理工程师鲁志刚。
2、施行概况：
实际监理过程中按照监理规划、细那么等的内容和要求对工程质量、进度和造价施行跟踪的动态控制分清主次抓住重点严格按监理委托合同的要求完成约定的监理工作。
三、施工过程质量控制情况
施工现场质量理情况
项 目 内 容
检 查 结 果
项 目 内 容
检查结果
工程经理到位情况
到位较好
施工图审查
已审查
施工现场理制度
符合要求,落实到位
施工组织设计、施工方案及审查
符合要求
主要专业工种操作上岗证
符合要求
技术人员
符合要求
施工机械合格证书
根本完好
现场材料、设备存放与理
符合要求
质量责任制
符合要求,落实到位
工程质量检验制度
符合要求
四、节能保温设计要求：
1、屋面采用30㎜厚挤塑聚苯板保温隔热。
2、外墙采用200厚砂加气混凝土砌块+10㎜厚1：3水泥砂浆找平层+25㎜厚胶粉聚苯颗粒浆料保温层+5㎜厚抗裂防水砂浆压入一层耐碱网格布〔重量≥160g/㎡〕+外墙防水涂料。
3、分户隔墙采用砂加气混凝土砌块+20㎜厚水泥砂浆。
4、户门采用实木门传热系数2.47W/㎡·K。
5、外门窗选用中空LOW-E玻璃断热彩铝窗建筑外窗及台门的气性不低于4级；自身遮系数0.75传热系数2.5W/㎡·K。
详细如下：
选用意大利ALUK门窗系统窗型材壁厚不小于1.4㎜门型材壁厚不小于2.0㎜且满足设计要求。
卫生间采用62TTES断桥隔热上悬窗系列；
厨房、书房、餐、卧室采用62TTES断桥隔热平开窗系列五金件采用铰链〔四连杆〕机构；
主卧采用63TT断桥隔热内开内倒窗系列；
梯及对隔热要求不高的公共部位采用45DS系统；
平开门采用63TT断桥隔热外开门系统；
推拉窗采用SC95TT断桥隔热推拉门系统。
6、室内照明全部采用节能灯具。
五、节能保温材料情况
一〕监理登记与见证取样情况
1、所用节能保温材料均具有合格证、质保单及应用登记证。
2、监理对进场的节能保温原材料、构配件及试件能按规定进展见证取样并做好材料、试件等的跟踪登记工作待复试合格前方才用于工程。满足设计和施工合同的约定要求。
二〕材料复试、现场检测情况〔由绍兴建筑工程质量检测中心检测〕：
1、屋面XPS挤塑保温板(X250)材料〔由诸暨裕来汇丰保温材料厂消费〕复试合格检测如下：
XPS挤塑保温板规格
要求
导热系数
实测导热系数
检测结果
检测
日
1800×600×40㎜
≤0.03W/m·K
0.029 W/m·K
符 合
JSB0800140
2008-06-27
2、砂加气混凝土砌块(要求导热系数≤0.16W/m·K)材料由绍兴德伊轻质建消费经复试合格检测如下：
材 料
实测导热系数
检测结果
检测
日
备 注
加气砼砌块A3.5 B06
0.16
合格
JQ070115
2007-08-20
均用于
1#、2#楼
0.16
合格
JQ070282
2007-12-14
0.15
合格
JQ070279
2007-12-19
加气砼
粘结剂
/
合格
TNJ07036
2007-08-31
/
合格
TNJ07139
2008-01-09
/
合格
TNJ07141
2008-01-11
3、胶粉聚苯颗粒外墙外保温系统保温浆料〔北京索利特新型建筑材料产〕复试合格检测如下：
要求
导热系数
实测导热系数W/(m·K)
检测结果
检测
日
≤0.060
W/(m·K)
0.058
合格
BWS0800068
2008-04-21
0.059
合格
BWS0800069
2008-04-21
0.060
合格
BWS08000188
2008-08-12
0.060
合格
BWS080001
2008-08-12
4、外墙耐碱网格布〔北京索利特新型建筑材料产〕材料复试合格检测：WB0800043〔日2008-03-21〕。
5、外墙SL抗裂砂浆〔北京索利特新型建筑材料产〕材料复试合格检测：KL0800054〔日2008-04-24〕、KL0800055〔日2008-04-24〕。
6、外墙外保温系统现场抗拉强度〔≥0.1MPa〕、厚度检测〔设计厚度25㎜实测保温层厚度平均值到达设计厚度的95及以上(即≥23.75㎜),且最小值不低于设计厚度的90(即≥22.5㎜〕：其结果合格检测如下：
幢
实测粘结强度
〔Mpa〕
实测厚度㎜
检测结果
检测
日
平均值
最小值
1# 楼
0.1
25
23
合格
KLSN08085
2008-07-08
2# 楼
0.1
24.4
23
合格
KLSN08084
2008-07-08
7、外墙门窗〔浙江宝业幕墙装饰消费〕经随机抽检其保温性能合格检测：
六、节能保温工程资料
1、施工、监理技术资料根本完好。
2、资料搜集、整理、归档按要求。
七、施工质量控制与验收：
1、控制
?外墙外保温工程技术规程?JGJ144-2004
?建筑节能工程施工质量验收?GB50411-2007
?胶粉聚苯颗粒外墙外保温系统?JG158-2004
2、施工质量验收
施工过程中监理严把质量关确保使用材料符合要求施工质量符合设计、的要求。
八、节能保温工程评定：
结合本工程实际施工质量结合检测结果监理评定1#楼保温节能工程质量等级为合格。

绍兴城建监理
山水人家工程监理工程部
二00八年十月
