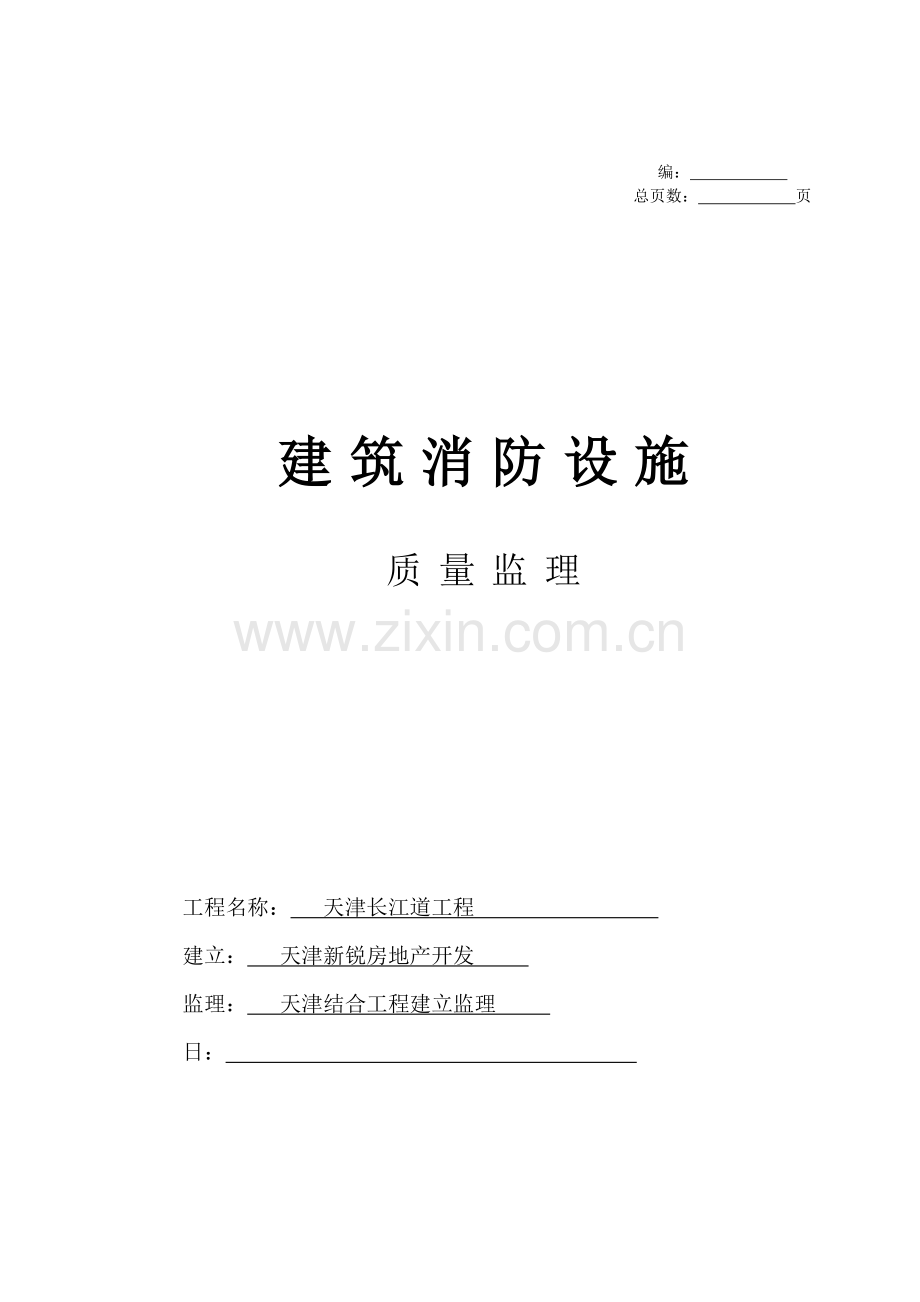

建筑消防设施质量监理报告1.doc

编：
总页数： 页

建筑消防设施

质量监理

工程名称： 天津长江道工程
建立： 天津新锐房地产开发
监理： 天津结合工程建立监理
日：

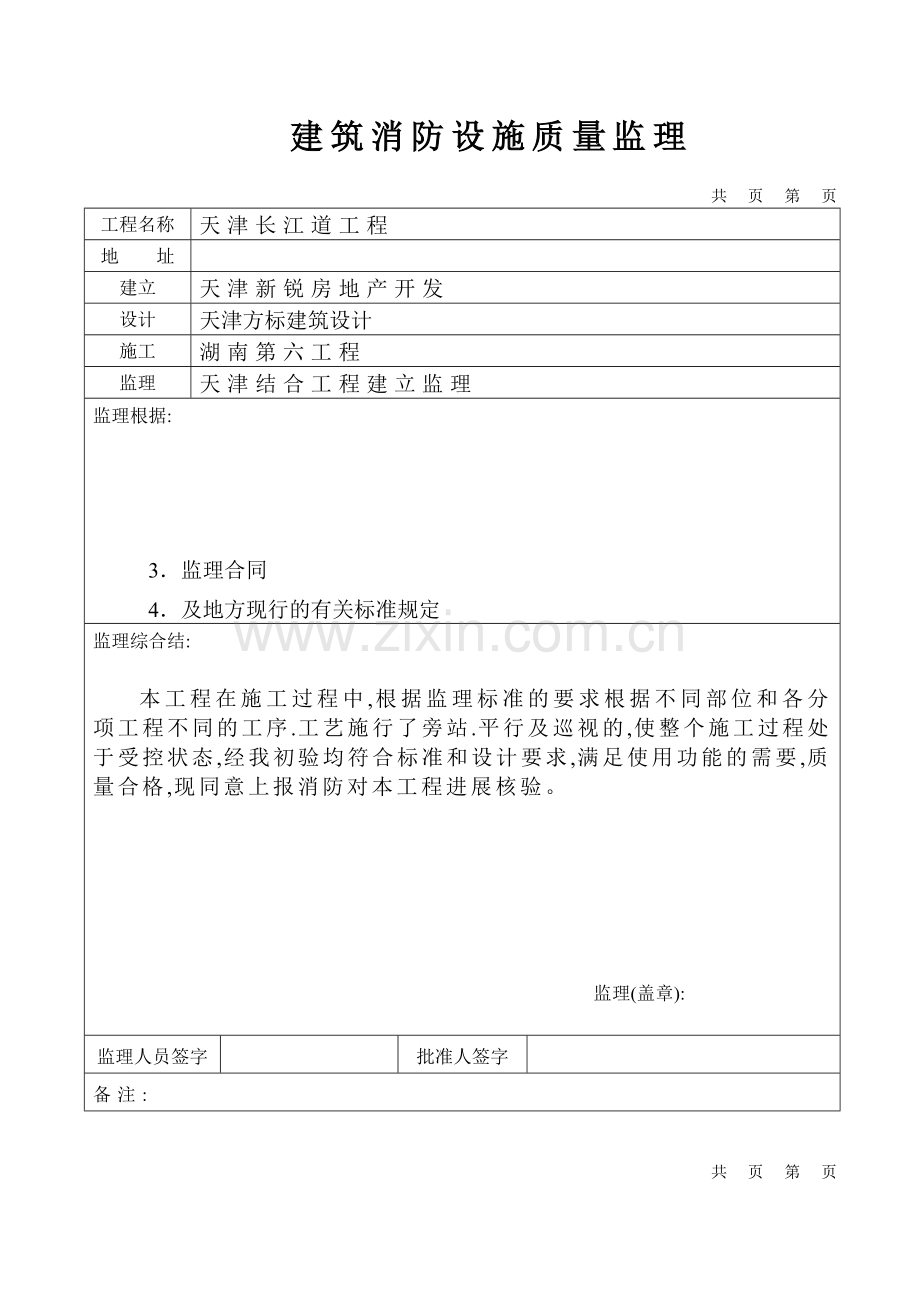

建筑消防设施质量监理

共 页 第 页
工程名称
天津长江道工程
地 址

建立
天津新锐房地产开发
设计
天津方标建筑设计
施工
湖南第六工程
监理
天津结合工程建立监理
监理根据:

3．监理合同
4．及地方现行的有关标准规定
监理综合结:

本工程在施工过程中,根据监理标准的要求根据不同部位和各分项工程不同的工序.工艺施行了旁站.平行及巡视的,使整个施工过程处于受控状态,经我初验均符合标准和设计要求,满足使用功能的需要,质量合格,现同意上报消防对本工程进展核验。

监理(盖章):

监理人员签字

批准人签字

备注:

共 页 第 页
一. 工程概况
本建筑一、二层为商铺三～十四层为公寓。供电电源引自小区10KV变电站不同母线段的低压回路电缆埋地引入～380V电源。本楼各单元居民照明由单电源供电；应急照明、排污泵、消防电梯等消防设备双回路电源供电末端互投。楼梯间、电梯前室、配电室设应急照明发生火灾时强行点燃用于住宅照明的电源线在竖井内ZRYJV均在电缆桥架〔防火型〕内敷设电气竖井层间内做防火封隔离。本建筑在电梯前室、配电室等处设烟感或温感探测器自动控制总线引自消防控制室。火灾时强迫电梯依次降至首层。火灾确认后在消防控制室切断有关非消防电源并接收相关的返回信。在电梯前室设带 插孔的手动按钮各层设警铃。消火栓按钮可直接启动消火栓泵消火栓按钮在消防箱内。配电间内配电柜开关设漏电火灾装置漏电火灾信引至小区消防控制室。消防干线NHYJV电缆竖井沿防火型桥架敷设支线或暗设于非燃烧体构造内其保护层厚度不小于3CM明敷设时在金属上刷防火涂料。消防系统导线均选用耐火型塑料绝缘导线。建筑由外网在不同区域各引入两根DN100的消火栓用水道呈环形装一、二层每户设置单阀单栓三至十四层每层电梯前室设双阀双栓消火栓用水量20L∕S火灾按 2小时计算总用水量为144m3.布置满足同层两股充实水柱到达室内任何部位消火栓内配置消防卷盘和灭火器楼外设两套水泵接合器高位水箱设置于16#楼。
二. 消防分系统工程监理情况
名称
监理情况
室内消火栓系统
消防水箱
经对进场材料的检验和安装完成后闭水试验的监测
消火栓

网

接合器

消防泵

系统功能

共 页 第 页
名称
监理情况
自动喷水
、
水雾灭火和冷却系统
消防水箱

网

水 泵

喷 头

接合器

湿式系统 功能

干式系统 功能

水幕、雨淋、水雾、操作用系统功能

共 页 第 页
名称
监理情况
火灾自动系统
探测器
各层楼梯间、电梯前室、公共通廊、配电间内装备烟感或温感探测器自动控制总线引自消防控制室。符合标准及设计图纸要求。

手报装置
在电梯前室设带 插孔的手动按钮各层设警铃。消火栓按钮可直接启动消火栓泵消火栓按钮在消防箱内。符合标准及设计图纸要求。
扬声器

系统无此项。
消防
在电梯前室设带 插孔的手动按钮消防电梯内设 其线路引自消防中控室且中控室内有一条外网专线 。符合标准及设计图纸要求。
消防控制室
所有消防干线均引自消防中控室6楼内消防控制室内设消防联动机柜联通园区内所有消防设施、设备并可实现联动控制。另设消防专用 。符合标准及设计图纸要求。
系统和功能
火灾时强迫电梯依次降至首层。火灾确认后在消防控制室切断有关非消防电源并接收相关的返回信。在电梯前室设带 插孔的手动按钮各层设警铃。消火栓按钮可直接启动消火栓泵消火栓按钮在消防箱内。配电间内配电柜开关设漏电火灾装置漏电火灾信引至小区消防控制室。符合标准及设计图纸要求。

共 页 第 页
名称
监理情况
排烟系统
排烟口
系统无此项。
自动排烟
系统无此项。
风 机
系统无此项。
系统功能
系统无此项。
正压送风系统
风 口
系统无此项。
风 机
系统无此项。
系统功能
系统无此项。

共 页 第 页
名称
监理情况
气体灭火系统
喷 头
系统无此项。
贮存设施
系统无此项。
防护区
系统无此项。
系统功能
模拟试验
系统无此项。
泡沫灭火系统
系统组成
系统无此项。
消防泵
系统无此项。
接合器
系统无此项。

共 页 第 页
名称
监理情况
消防电源
电 源
供电电源引自小区10KV变电站不同母线段的低压回路电缆埋地引入～380V电源。本楼各单元居民照明由单电源供电；应急照明、排污泵、消防电梯等消防设备双回路电源供电末端互投。消防干线NHYJV电缆竖井沿防火型桥架敷设支线或暗设于非燃烧体构造内其保护层厚度不小于3CM明敷设时在金属上刷防火涂料。消防系统导线均选用耐火型塑料绝缘导线。符合标准及设计图纸要求。
备用发电机

系统无此项
灭火器
选 型

布 置

防火涂料
施 工

消防水池
施 工
