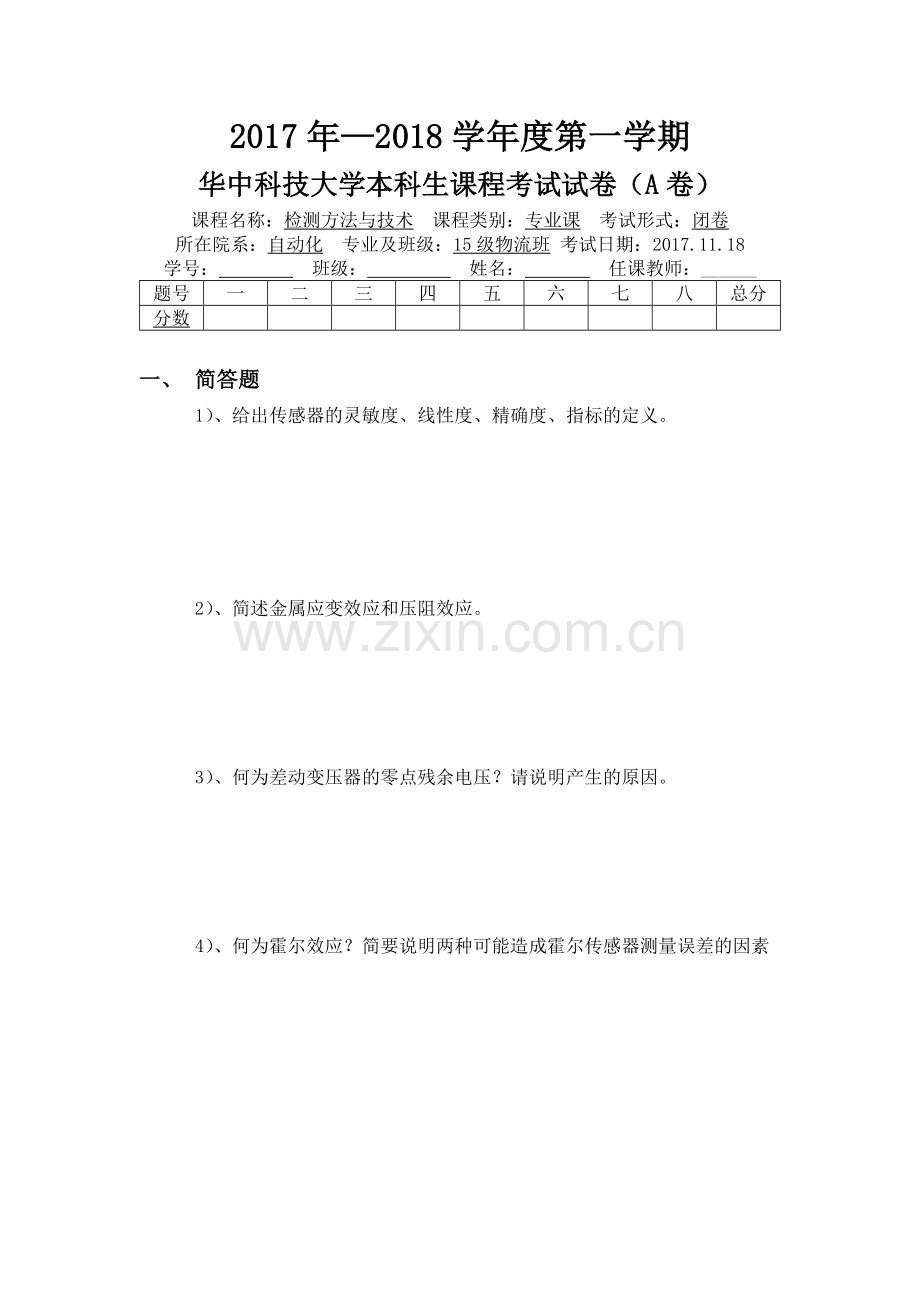

2017年—2018学年度第一学期
华中科技大学本科生课程考试试卷（A卷）
课程名称：检测方法与技术 课程类别：专业课 考试形式：闭卷
所在院系：自动化 专业及班级：15级物流班 考试日期：2017.11.18
学号： 班级： 姓名： 任课教师：______
题号
一
二
三
四
五
六
七
八
总分
分数

一、 简答题
1）、给出传感器的灵敏度、线性度、精确度、指标的定义。

2）、简述金属应变效应和压阻效应。

3）、何为差动变压器的零点残余电压？请说明产生的原因。

4）、何为霍尔效应？简要说明两种可能造成霍尔传感器测量误差的因素

5）、何为内光电效应？给出一个利用光敏电阻测量光照强度的测量电路

6）、画出热电偶电阻四线制接法图，并说明其工作原理。

二、（8分）如下图所示为等强度梁测力系统，R1、R2、R3、R4为电阻应变片，给出测量电路原理图，说明测力系统的工作原理。

三、（10分）说明电涡流位移传感器工作原理，并画出等效电路图。

四、（8分）如图所示是电容水位测量传感器结构示意图，ε为空气的介电常数，ε1为水的介电常数
（1）求传感器电容C与水位h的关系
（2）设计一种测量电路，并给出电路的输出与电容C的关系表达式

五、（10分）铜-康铜热电偶分度表如下表，冷端为0℃时进行了标定。现冷端暴露在-15℃环境，仪表显示温度为45℃，试问实际温度时多少度？
工作端
温度/℃
0
10
20
30
40
50
60
70
80
90
电压/mv（绝对值）
零下
0
0.39
0.78
1.16
1.53
1.89

0
0
0.40
0.80
1.20
1.61
2.02
2.44
2.85
3.27
3.68
100
4.10
4.51
4.92
5.33
5.73
6.14
6.54
6.94
7.34
7.74
注：-0.39-0.78，-1.16，-1.53，-1.89分别适合于-10℃到-50℃

六、（12分）图示为测振加速度传感器和电荷放大传感器的链接示意图
①画出加速度传感器电缆及电荷放大器的组合等效电路并说明电路中各符
号的含义
②求加速度传感器的电荷量与放大器输出间的关系
③若已知电荷放大器反馈电容和反馈电阻分别为Cf=500pf，Rf=10^9Ω试计算-3dB截止频率fL，并说明降低fL的合理途径。

七（10分）试选择一种传感器测量液位，并说明工作原理（第四题除外）。

八、（10分）试设计一种旋转机械的转速测量系统，给出测量系统的组成或示意图，并说明工作原理。

注：学长我考场手录，考后亲自整理，就是不想让以后的学弟学妹像我这样面对厚厚的一本书不知道怎么复习，那种感觉真的很迷茫很难受，答疑老师守口如瓶，一点考点都不透露，学渣我表示很无奈。希望这份考卷对以后几年的学弟学妹们有所帮助。
2017年11月23日星期四
