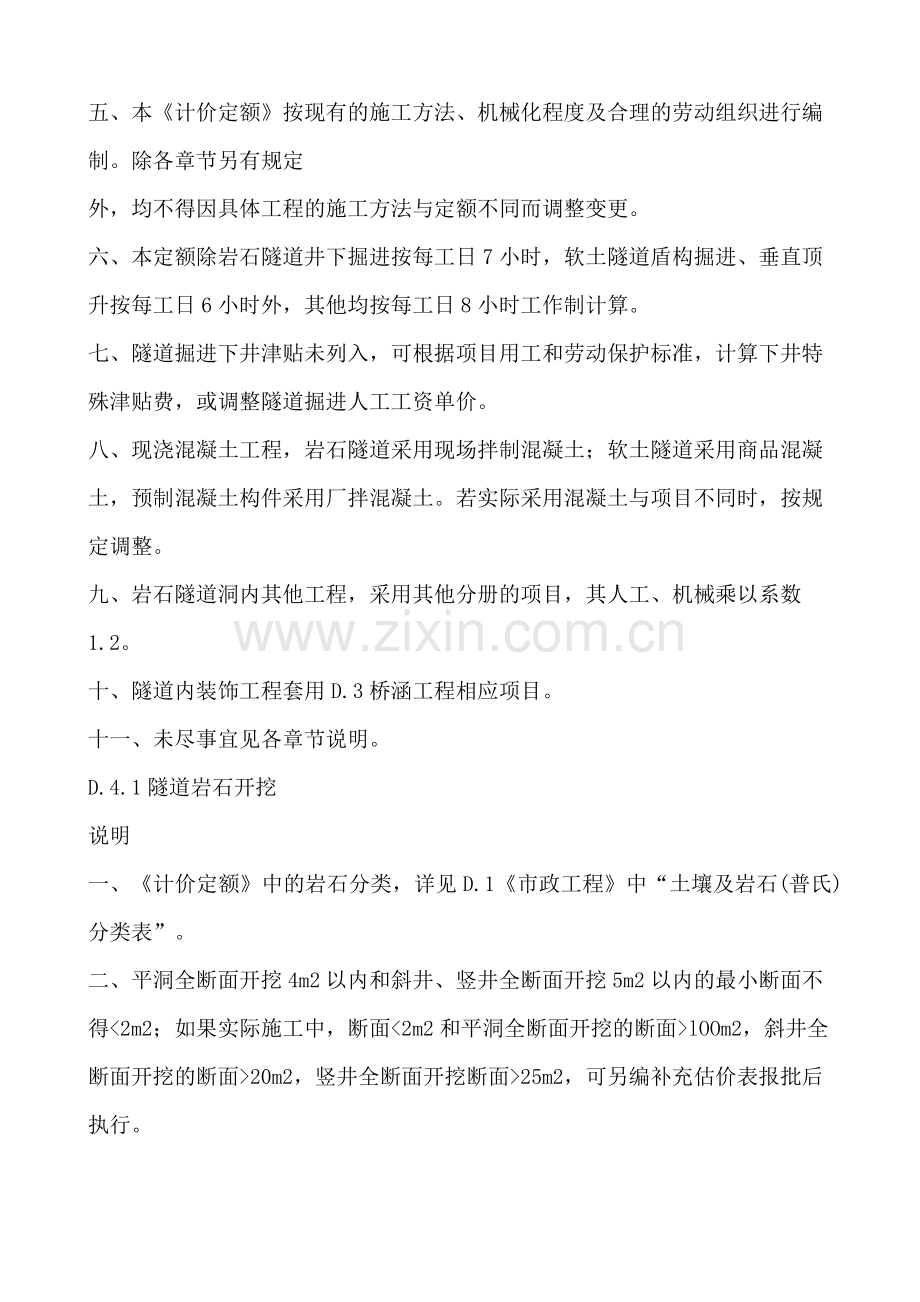

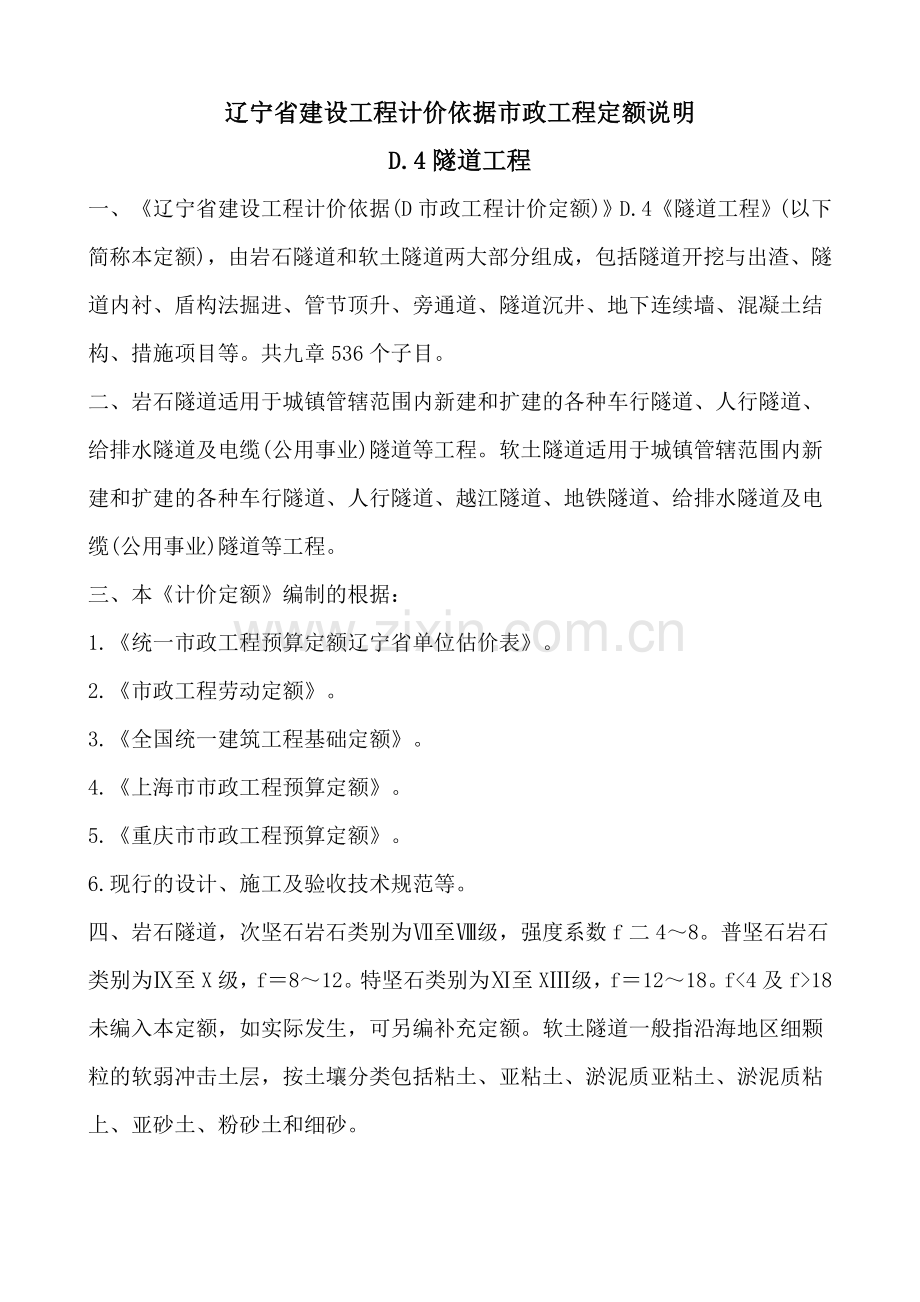

辽宁省建设工程计价依据市政工程定额说明D.4隧道工程一、辽宁省建设工程计价依据(D市政工程计价定额)D.4隧道工程(以下简称本定额)，由岩石隧道和软土隧道两大部分组成，包括隧道开挖与出渣、隧道内衬、盾构法掘进、管节顶升、旁通道、隧道沉井、地下连续墙、混凝土结构、措施项目等。共九章536个子目。二、岩石隧道适用于城镇管辖范围内新建和扩建的各种车行隧道、人行隧道、给排水隧道及电缆(公用事业)隧道等工程。软土隧道适用于城镇管辖范围内新建和扩建的各种车行隧道、人行隧道、越江隧道、地铁隧道、给排水隧道及电缆(公用事业)隧道等工程。三、本计价定额编制的根据：1.统一市政工程预算定额辽宁省单位估价表。2.市政工程劳动定额。3.全国统一建筑工程基础定额。4.上海市市政工程预算定额。5.重庆市市政工程预算定额。6.现行的设计、施工及验收技术规范等。四、岩石隧道，次坚石岩石类别为至级，强度系数f二48。普坚石岩石类别为至X级，f812。特坚石类别为至X级，f1218。f18未编入本定额，如实际发生，可另编补充定额。软土隧道一般指沿海地区细颗粒的软弱冲击土层，按土壤分类包括粘土、亚粘土、淤泥质亚粘土、淤泥质粘上、亚砂土、粉砂土和细砂。五、本计价定额按现有的施工方法、机械化程度及合理的劳动组织进行编制。除各章节另有规定外，均不得因具体工程的施工方法与定额不同而调整变更。六、本定额除岩石隧道井下掘进按每工日7小时，软土隧道盾构掘进、垂直顶升按每工日6小时外，其他均按每工日8小时工作制计算。七、隧道掘进下井津贴未列入，可根据项目用工和劳动保护标准，计算下井特殊津贴费，或调整隧道掘进人工工资单价。八、现浇混凝土工程，岩石隧道采用现场拌制混凝土；软土隧道采用商品混凝土，预制混凝土构件采用厂拌混凝土。若实际采用混凝土与项目不同时，按规定调整。九、岩石隧道洞内其他工程，采用其他分册的项目，其人工、机械乘以系数1.2。十、隧道内装饰工程套用D.3桥涵工程相应项目。十一、未尽事宜见各章节说明。D.4.1隧道岩石开挖说明一、计价定额中的岩石分类，详见D.1市政工程中“土壤及岩石(普氏)分类表”。二、平洞全断面开挖4m2以内和斜井、竖井全断面开挖5m2以内的最小断面不得2m2；如果实际施工中，断面lOOm2，斜井全断面开挖的断面20m2，竖井全断面开挖断面25m2，可另编补充估价表报批后执行。三、平洞全断面开挖的坡度在5以内，斜井全断面开挖的坡度在1530范围内。平洞开挖与出渣定额，适用于独立开挖和出渣长度在500m内的隧道。斜井和竖井开挖与出渣项目，适用长度在50m内的隧道。洞内地沟开挖项目，只适用于洞内独立开挖的地沟，非独立开挖地沟不得执行本计价依据。四、开挖项目均按光面爆破制定，如采用一般爆破开挖时，其开挖项目应乘以系数0.935。五、平洞各断面开挖的施工方法，斜井的上行和下行开挖，竖井的正井和反井开挖，均已综合考虑，施工方法不同时，不得换算。六、爆破材料仓库的选址由公安部门确定，2km内爆破材料的领退运输用工已包括在项目内，超过2km时，其运输费用另行计算。七、出渣定额中，岩石类别已综合取定，石质不同时不予调整。八、平洞出渣“人力、机械装渣，轻轨斗车运输”定额中，重车上坡，坡度在2.5以内的工效降低因素已综合在定额内，实际在2.5以内的不同坡度，不得换算。九、斜井出渣定额，是按向上出渣制定的，若采用向下出渣时，可执行本项目，若从斜井底通过平洞出渣时，其平洞段的运输应执行相应的平洞出渣定额。十、斜井和竖井出渣定额，均包括洞口外50m内的人工推斗车运输，若出洞口后运距超过50m，运输方式与本定额运输方式相同时，超过部分可执行平洞出渣、轻轨斗车运输，每增加50m运距的子目，若出洞后，改变了运输方式，应执行相应的运输定额。十一、本计价依据是按无地下水制定的(不含施工湿式作业积水)，如果施工出现地下水时，积水的排水费和施工的防水措施费，另行计算。十二、隧道施工中出现塌方和溶洞时，由于塌方和溶洞造成的损失(含停工、窝工)及处理塌方和溶洞发生的费用，另行计算。十三、隧道工程洞口的明槽开挖执行通用项目土石方工程的相应开挖定额。十四、各开挖子目，是按电力起爆编制的，若采用火雷管导火索起爆时，可按如下规定换算：电雷管换为火雷管，数量不变，将子目中的两种胶质线扣除，换为导火索，导火索的长度按每个雷管2.12m计算。工程量计算规则一、隧道的平洞、斜井和竖井开挖与出渣工程，按设计图开挖断面尺寸，另加允许超挖量以m3计算。本定额光面爆破允许超挖量：拱部为15cm，边墙为lOcm；若采用一般爆破，其允许超挖量：拱部为20cm，边墙为15cm。二、隧道内地沟的开挖和出渣工程量，按设计断面尺寸，以m3计算，不得另行计算允许超挖量。三、平洞出渣的运距，按装渣重心至卸渣重心的直线距离计算，若平洞的轴线为曲线时，洞内段的运距按相应的轴线长度计算。四、斜井出渣的运距，按装渣重心至斜井口摘钩点的斜距离计算。五、竖井的提升运距，按装渣重心至井口吊斗摘钩点的垂直距离计算。D.4.2岩石隧道衬砌说明一、现浇混凝土及钢筋混凝土边墙，拱部均考虑了施工操作平台，竖井采用的脚手架，已综合考虑在定额内，不另计算。喷射混凝土定额中未考虑喷射操作平台费用，如施工中需搭设操作平台时，执行喷射平台定额。二、混凝土及钢筋混凝土边墙、拱部衬砌，已综合了先拱后墙、先墙后拱的衬砌比例，因素不同时，不另计算。边墙如为弧形时，其弧形段每lOm3衬砌体积按相应定额增加人工1.3个工日。三、料石砌拱部，不分拱跨大小和拱体厚度均执行本定额。四、隧道内衬施工中，凡处理地震、涌水、流砂、坍塌等特殊情况所采取的必要措施，必须做好签证和隐蔽验收手续，所增加的人工、材料、机械等费用，另行计算。五、本定额中，采用混凝土输送泵浇筑混凝土或商品混凝土时，允许调整。工程量计算规则一、隧道内衬现浇混凝土和石料衬砌的工程量，按施工图所示尺寸加允许超挖量(拱部为15cm，边墙为lOcm)以m3计算，混凝：仁部分不扣除0.3m2以内孔洞所占体积。二、隧道衬砌边墙与拱部连接时，以拱部起拱点的连线为分界线，以下为边墙，以上为拱部。边墙底部的扩大部分二程量(含附壁水沟)，应并人相应厚度边墙体积的计算。拱部两端支座，先拱后墙的扩大部分工程量，应并人拱部体积内计算。三、喷射混凝土数量及厚度按设计图计算，不另增加超挖、填平补齐的数量。四、混凝土初喷5cm为基本层，每增5cm按增加项目计算，不足5cm按5cm计算，若作临时支护可按一个基本层计算。五、喷射混凝土项目已包括混合料200m运输，超过200m时，材料运输费另计。运输吨位按初喷5cm拱部26t/100m2，边墙23t/100m2；每增厚5cm拱部16t/100m2，边墙14t/100m2。六、锚杆按22计算，若实际不同时，项目中人工、机械应按下列系数调整，锚杆按净重计算不加损耗。锚杆直径282522201816调整系数0.620.7811.211.491.89D.4.3盾构掘进说明一、本章定额包括盾构吊装、吊拆、隧道盾构掘进、衬砌压浆、预制钢筋混凝土管片、钢管片、钢混凝土复合管片、管片设置密封条、隧道洞口柔性接缝环、管片嵌缝等项目。二、本章适用于采用国产盾构掘进机，在地面沉降达到中等程度(盾构在砖砌建筑物下穿越时允许发生结构裂缝)的软土地区隧道施工。三、盾构及车架安装是指现场吊装及试运行，适用于7000mm以内的隧道施工，拆除是指拆卸装车。7000mm以上盾构及车架安拆按实计算。盾构及车架场外运输费按实另计。四、盾构掘进机选型，应根据地质报告，隧道复土层厚度、地表沉降量要求及掘进机技术性能等条件，由批准的施工组织设计确定。五、盾构掘进在穿越不同区域土层时，根据地质报告确定的盾构正掘面含砂性土的比例，按下表系数调整该区域的人工、机械费(不含盾构的折旧及大修理费)。盾构正掘面土质隧道横截面含砂性土比例调整系数一般软粘土251.0粘土夹层砂25501.2砂性土(干式出土盾构掘进)501.5砂性土(水力出土盾构掘进)501.3六、盾构掘进在穿越密集建筑群、古文物建筑或堤防、重要管线时，对地表升降有特殊要求者，按下表系数调整该区域的掘进人工、机械费(不含盾构的折旧及大修理费)。盾构直径(mm)允许地表升降量(mm)25020015010070001.01.11.21倍盾构直径处的轴线上方地表升降量。2.如第五、六条所列两种情况同时发生时，调整系数相加减1计算。七、采用干式出土掘进，其土方以吊出口装车止。采用水力出土掘进，其排放的泥浆水以送至沉淀池止，水力出土所需的地面部分取水、排水的土建及土方外运费用另计。水力出土掘进用水按取用自然水源考虑，不计水费，若采用其他水源需计算水费时可另计。八、盾构掘进定额中已综合考虑了管片的宽度和成环块数等因素，执行定额时不得调整。九、盾构掘进定额中含贯通测量费用，不包括设置平面控制网、高程控制网、过江水准及方向、高程传递等测量，如发生时费用另计。十、预制混凝土管片采用高精度钢模和高标号混凝土，定额中已含钢模摊销费，管片预制场地费另计，管片场外运输费另计。十一、钢管片制作已包括台座摊销费，侧面环板燕尾槽加工不包括在内。十二、复合管片钢壳包括台模摊销费，钢筋在复合管片混凝土浇捣子目内。工程量计算规则一、掘进过程中的施工阶段划分：1.负环段掘进：从拼装后靠管片起至盾尾离开出洞井内壁止。2.出洞段掘进：从盾尾离开出洞井内壁至盾尾离开出洞井内壁40m止。3.正常段掘进：从出洞段掘进结束至进洞段掘进开始的全段掘进。4.进洞段掘进：按盾构切口距进洞井外壁5倍盾构直径的长度计算。二、掘进定额中盾构机按摊销考虑，若遇下列情况时，可将定额中盾构掘进机台班内的折旧费和大修里费扣除，保留其他费用作为盾构使用费台班进入定额，盾构掘进机费用按不同情况另行计算。1.顶端封闭采用垂直顶升方法施工的给排水隧道。2.单位工程掘进长度800m的隧道。3.采用进口或其他类型盾构机掘进的隧道。4.由建设单位提供盾构机掘进的隧道。三、衬砌压浆量根据盾尾间隙，由施工组织设计确定。四、柔性接缝环适合于盾构工作井洞门与圆隧道接缝处理，长度按管片中心圆周长计算。五、预制混凝土管片工程量按实体积加1损耗计算，管片试拼装以每100环管片拼装1组(3环)计算。六、金属构件的工程量按设计图纸的主材(型钢，钢板，方、圆钢等)的重量以t计算，不扣除孔眼、缺角、切肢、切边的重量。圆形和多边形的钢板按作方计算。七、支撑由活络头、固定头和本体组成，本体按固定头单价计算。D.4.4管节顶升、旁通道说明一、本章定额包括管节垂直顶升、安装止水框、连系梁、阴级保护装置、安装取排水头、隧道内旁通道开挖、旁通道结构混凝土、隧道内集水井、防暴门等项目。二、本章定额适用于管节外壁断面4m2、每座顶升高度15m为1.02。七、沉井触变泥浆的工程量，按刃脚外凸口的水平面积乘以高度计算。八、沉井砂石料填心、混凝土封底的工程量，按设计图纸或批准的施工组织设计计算。九、钢封门安、拆工程量，按施工图用量计算。钢封门制作费另计，拆除后应回收70的主材原值。D.4.6地下连续墙说明一、本章定额包括地下连续墙、深层搅拌桩成墙、桩顶混凝土圈梁、基坑挖土等项目。二、本章定额适用于在粘土、砂土及冲填土等软土层地下连续墙工程，以及采用大型支撑围护的基坑土方工程。三、地下连续墙成槽的护壁泥浆采用比重为1.055的普通泥浆。若需取用重晶石泥浆可按不同比重泥浆单价进行调整。护壁泥浆使用后的废浆处理另行计算。四、大型支撑基坑开挖定额适用于地下连续墙、混凝土板桩、钢板桩等作围护的跨度大于8m的深基坑开挖。定额中已包括湿土排水，若需采用井点降水或支撑安拆需打拔中心稳定桩等，其费用另行计算。工程量计算规则一、地下连续墙成槽土方量按连续墙设计长度、宽度和槽深(加超深0.5m)计算。混凝土浇注量同连续墙成槽土方量。二、锁口管及清底置换以段的单位(段指槽壁单元槽段)，锁口管吊拔按连续墙段数加1段计算，定额中已包括锁口管的摊销费用。D.4.7混凝土结构说明一、本章定额包括混凝土地梁、钢筋混凝土底板、钢筋混凝土墙、钢筋混凝土衬墙、柱、梁、平台、顶板、楼梯、电缆沟、侧石、弓型底板、支承墙、内衬侧墙及顶内衬、行车道槽形板以及隧形板以及隧道内车道等地下混凝土结构项目。二、本章定额适用于地下铁道车站、隧道暗埋段、引道段沉井内部结构、隧道内路面及现浇内衬混凝土工程。三、定额中混凝土浇捣未含脚手架费用。四、圆形隧道路面以大型槽板作底模，如采用其他形式时定额允许调整。五、隧道内衬施工未包括各种滑模、台车及操作平台费用，可另行计算。工程量计算规则一、现浇混凝土工程量按施工图计算，不扣除单孔面积0.3m2以内的孔洞所占体积。二、有梁板的柱高，自柱基础顶面于梁、板顶面计算，梁高以设计高度为准。梁与柱交接，梁长算至柱侧面（即柱间净长）。三、结构定额中未列预埋件费用，可按D.7钢筋工程相应定额计算。四、隧道路面沉降缝、变形缝按D.2道路工程相应定额执行，其人工、机械乘以系数1.1。D.4.9措施项目说明一、本计价定额适用于隧道洞内施工所用的通风、供水、压风、照明、动力管线以及轻便轨道线路的临时性工程。二、定额中的模板是以钢拱架、钢模板计算的，如实际施工的拱架及模板不同时，允许调整。三、模板工程量按模板与混凝土的接触面积以m2计算。四、喷射平台工程量，按实际搭设平台的最外立杆(或最外平杆)之间的水平投影面积以m2计算。五、本定额适用于软土层隧道施工中的钢管片、复合管片钢壳及盾构工作井布置隧道内施工用的金属支架、安全通道、钢闸墙、垂直顶升的金属构件以及隧道明挖法施工中大型支撑等加工制作。六、本章定额金属构件仅适用于施工单位加工制作，需外加工者按实结算。七、本章定额钢支撑按600mm考虑，采用12mm钢板卷管焊接而成；若采用成品钢管时，不作调整。八、垂直顶升管节钢骨架已包括法兰、钢筋和靠模摊销费。九、构件制作均按焊接计算，不包括安装螺栓在内。十、本定额按年摊销量计算，一年内不足一年按一年计算，超过一年按每增一季定额增加，不足一季(3个月)按一季计算(不分月)。十一、本章定额监测部分包括地表和地下监测孔布置、监控测试等。十二、监测是地下构筑物建造时，反映施工对周围建筑群影响程度的测试手段。本定额适用于建设单位确认需要监测的工程项目，包括监测点布置和监测两部分，监测单位需及时向建设单位提供可靠的测试数据，工程结束后监测数据立案成册。工程量计算规则一、粘胶布通风筒及铁风筒按每一洞口施工长度减30m计算。二、风、水钢管按洞长加lOOm计算。三、照明线路按洞长计算，如施工组织设计规定需要安排照明时，应按实际双线部分增加。四、动力线路按洞长加50m计算。五、轻便轨道以施工组织设计所布置的起、止点为准，定额考虑为单线，如实际为双线应加倍计算，对所设置的道岔，每处按相应轨道折合30m计算。六、洞长主洞+支洞(均以洞口断面为起止点，不含明槽)。七、监测点布置分为地表和地下两部分，其中地表测孔深度与定额不同时可用内插值计算。工程量由施工组织设计确定。八、监控测试以一个施工区域内监控三项或六项测定内容划分步距，以组日为计量单位，监测时间由施工组织设计确定。
