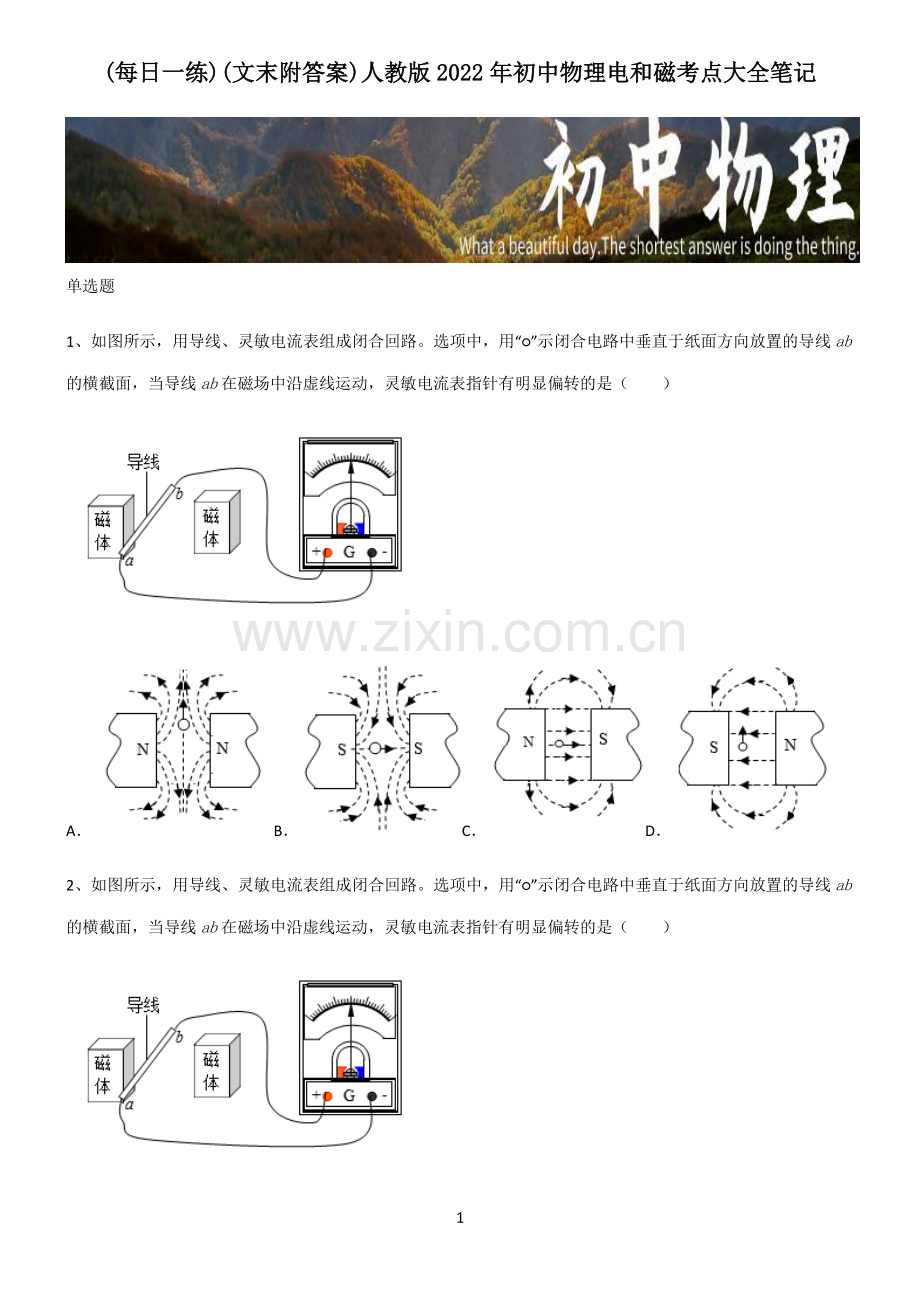

1 (每日一练每日一练)()(文末附答案文末附答案)人教版人教版 20222022 年初中物理电和磁考点大全笔记年初中物理电和磁考点大全笔记 单选题 1、如图所示，用导线、灵敏电流表组成闭合回路。选项中，用“”示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（）ABCD 2、如图所示，用导线、灵敏电流表组成闭合回路。选项中，用“”示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（）2 ABCD 3、如图所示，用导线、灵敏电流表组成闭合回路。选项中，用“”示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（）ABCD 4、如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（）A旋转钥匙相当于闭合开关 B电磁铁是利用电流的热效应来工作的 3 C电磁铁通电后电磁铁的上端为 S 极 D电动机工作时将电能全部转化为机械能 5、如图所示现象中涉及的物理知识正确的是（）A如图甲，电流的磁效应是由丹麦物理学家安培第一个发现的 B如图乙，电动机的工作原理是通电导体在磁场中受到力的作用 C如图丙，导体在磁场中沿任何方向运动，闭合回路中都会产生感应电流 D如图丁，滑动变阻器的滑片向左滑动，电磁铁的磁性会减弱 6、当悬挂的A、B、C三个钢棒互相靠近时，出现的现象如图所示，则（）AA、B棒有磁性，C棒没有磁性 BA棒没有磁性，B，C棒有磁性 CA棒可能有磁性也可能没有磁性，B、C棒有磁性 DA、C棒有磁性，B棒可能有磁性也可能没有磁性 7、如图所示现象中涉及的物理知识正确的是（）4 A如图甲，电流的磁效应是由丹麦物理学家安培第一个发现的 B如图乙，电动机的工作原理是通电导体在磁场中受到力的作用 C如图丙，导体在磁场中沿任何方向运动，闭合回路中都会产生感应电流 D如图丁，滑动变阻器的滑片向左滑动，电磁铁的磁性会减弱 多选题 8、人类衣食住行都离不开电，下列关于电的说法中，正确的是（）A毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒得到了电子 B电流方向与电子定向移动方向相反 C发电机的工作原理是把其他形式的能转化为电能 D电流通过导体，消耗的电能W=UIt，根据欧姆定律U=IR，得出 W=I2Rt，而焦耳热Q=I2Rt，说明消耗的电能总是等于焦耳热 9、如图甲所示是在“新冠”疫情期间常用的一种门式红外线测温仪。它的电路原理如图乙所示，左边电源电压恒为 9V，R0是阻值为 10 的定值电阻，R1是热敏电阻，其阻值会随着温度的变化而变化。当人体体温高于 37.3时，红灯亮发出报警，R1随人体温度辐射的红外线变化关系如下表所示，下列说法正确的是（）温度 t/35 36.5 37 37.5 38 39 40 电阻 R1/20 17 16 15 14 12 10 5 A电路中，R0的作用是保护电路 B从测温仪前面通过的人体温越高，电流表的示数越小 C当通过测温仪的人体温是 36.5时，电流表的示数为 0.53A D当电流表示数显示为 0.36A 时，测温仪红灯亮发出报警 10、如图所示有关电与磁的下列描述中不正确的是（）A甲图是研究电磁铁磁性强弱与电流大小的关系 B乙图是发电机的原理图 C丙图是探究电磁感应现象的装置图 D丁图是法拉第发现电流磁效应的实验 综合题 11、阅读短文，回答问题。风力发电 风电技术就是利用风能发电的技术，风能是可再生环保能源，所以开发风电技术是当今诸多国家的发展主要战6 略，见图甲。见图乙，风力发电是利用风力带动风车叶片旋转，并通过增速机将旋转的速度提高，从而带动风机内的发电机发电。发电机所发的电通过电缆输送到升压变压器提升电压后，由高压输电线路输送给用户。风电是清洁能源，每生产 1 度电，就可相应节约 0.4 千克标准煤，同时减少污染排放 0.272kg 碳粉尘、0.997kg 二氧化碳、0.03kg二氧化硫、0.015kg 氮氧化物。回答下列问题：（1）风力发电是将风能转化为_能的一种技术，风机中的发电机是利用_原理进行发电的；（2）华锐风电科技集团研发的 SL6000 风力发电机组，最大发电功率为 6106W；此风力发电机组满功率工作5h，可生产_J 的电能，相当于_kg 热值为 3107J/kg 的煤完全燃烧释放的热能；可向大气减少排放_kg 的二氧化碳；（3）远距离输电，若输送电能的功率为P、输电电压为U、输电线路总电阻为R，则输电线路的因发热而造成的电能损失功率P损=_。12、无链条电动自行车，被称为“没有链条的混合动力电动自行车”。它相比传统自行车具有很多优点如：省力、耐用、安静、灵便、结构简单等，因此，无链条电动自行车是城市中一种理想的交通工具。如图所示为一种在售的无链条电动自行车。它结合了电子动力和人体动力，此车既可以通过给锂电池充电获得能量；也可以通过骑行者踩脚踏板获得能量。骑行者踩脚踏板的动能，可转化为电能，存储在自行车框架中的锂电池内，之后通过电动机驱动后轮转化成动能，以此驱动自行车前进。因此使骑行者骑得更省力，同时能减少对环境的污染。为了保证电动车的续航能力，该车采用了能量密度大的锂电池，其能量密度达 160Wh/kg。能量密度为存储能7 量与电池质量的比值。整车 整车质量 40kg 最大车速 26km/h 最大噪声 30dB 锂电池 电压 36V 容量 10Ah 电动机 额定功率 180W（1）脚踩踏板获得的能量转变为电能，与其工作原理相同的是_；ABCD（2）电动车行驶时极为安静，这是从_（选填“声源处”或“传播途中”）减弱噪声，与汽车相比，电动车启动较快的原因之一是因为其质量小，具有的_较小；（3）图中这款车的锂电池最多所储存的电能约为_J，锂电池的质量为_kg。（4）测试时若质量为 60kg 的骑行者不踩脚踏板，仅靠锂电池驱动，在平直路面上可连续匀速行驶 2.7104m，已知行驶时的阻力为车对地面压力的 0.04 倍，电动机的效率为_。若骑行者踩脚踏板辅助锂电池给车提供能量，这种“混合动力驱动”可使车连续匀速行驶 3.6104m，则“混合动力驱动”时人所提供的能量与“电力驱动”时锂电池提供的能量之比为_（g取 10N/kg）。（5）如图为充电器过热保护的模拟控制电路。R1是滑动变阻器，R2是热敏电阻，其阻值随温度升高而减小。当R1两端电压U1增大到一定值时，控制电路将切断充电电路，实现对充电器的保护。电源电压设定为 10V，当R1接入电路的阻值为 6 时，R2的电功率为 4W，此时加热电路恰好被切断。若预设的充电器的温度相对较低，则控制电压U1是_V。8 9 人教版 2022 年初中物理电和磁_00B 参考答案 1、答案：D 解析：如图所示，只有 D 图中导线在做切割磁感线运动，此时灵敏电流表指针会有明显偏转，故 ABC 不符合题意，D符合题意。故选 D。2、答案：D 解析：如图所示，只有 D 图中导线在做切割磁感线运动，此时灵敏电流表指针会有明显偏转，故 ABC 不符合题意，D符合题意。故选 D。3、答案：D 解析：如图所示，只有 D 图中导线在做切割磁感线运动，此时灵敏电流表指针会有明显偏转，故 ABC 不符合题意，D符合题意。故选 D。4、答案：A 解析：A插入钥匙并旋转才能启动汽车，所以旋转钥匙相当是闭合开关，接通电路，故 A 正确；B电磁铁是在电流通过线圈时，线圈产生磁性，所以电磁铁利用电流的磁效应工作的，故 B 错误；C图示中的电磁铁，电流从其上端流入，下端流出，据安培定则知，电磁铁的下端为 S 极，故 C 错误；10 D电动机工作时，大部分电能转化为机械能，小部分电能转化为内能，故 D 错误。故选 A。5、答案：B 解析：A电流的磁效应是由丹麦物理学家奥斯特第一个发现的，故 A 错误；B通电导体在磁场中受力的作用，将线圈置于磁场中，并利用换向器不断改变线圈中电流方向，可以使线圈持续转动，由此制造了电动机，故 B 正确；C闭合回路的部分导体在磁场中需要做切割磁感线运动，这样才能产生感应电流，故 C 错误；D滑动变阻器滑片左滑，电路中电阻减小，电流增大，电磁铁磁性会增强，故 D 错误。故选 B。6、答案：C 解析：如图所示，B、C棒相互排斥，B、C棒都有磁性，且磁性相同，A、B棒相互吸引，A棒可能是铁棒，无磁性，也可能有磁性，与B棒磁性不同；故 ABD 不符合题意，C 符合题意。故选 C。7、答案：B 解析：A电流的磁效应是由丹麦物理学家奥斯特第一个发现的，故 A 错误；B通电导体在磁场中受力的作用，将线圈置于磁场中，并利用换向器不断改变线圈中电流方向，可以使线圈持续转动，由此制造了电动机，故 B 正确；C闭合回路的部分导体在磁场中需要做切割磁感线运动，这样才能产生感应电流，故 C 错误；11 D滑动变阻器滑片左滑，电路中电阻减小，电流增大，电磁铁磁性会增强，故 D 错误。故选 B。8、答案：ABC 解析：A毛皮摩擦过的橡胶棒带负电，是因为摩擦过程中橡胶棒得到了电子，故 A 正确；B规定正电荷定向移动的方向为电流的方向，电子带负电，所以，电流方向与电子定向移动方向相反，故 B正确；C发电机工作时将其他形式的能转化成电能，故 C 正确；D非纯电阻中，W=UIt用来求电功；Q=I2 Rt用来求电热，但WQ；只有在纯电阻电路，电流做功全用来产生热量，电功W=UIt=I2 Rt，故 D 错误。故选 ABC。9、答案：AD 解析：A电磁继电器的控制电路中，R1与R0串联，电流表测电路的电流，当R1过小时，电路的电流过大会损坏电路元件，因此电路中R0的作用是保护电路。故 A 正确；B从测温仪前面通过的同学体温越高，由表中数据可知热敏电阻越小，由电阻的串联规律，电路的总电阻越小，由欧姆定律可知，电流表的示数越大。故 B 错误；C当人的体温是 36.5时，由表中数据可知热敏电阻：R117，根据电阻的串联和欧姆定律，电流表的示数：=1+2=9V17+10 0.33A 故 C 错误；12 D当电流表示数显示 0.36A，根据欧姆定律和串联电阻的规律：1=2 0=9V0.36A 10=15 由表中数据，此时对应的人体温度为 37.5，高于 37.3，测温仪红灯亮发出报警。故 D 正确。故选 AD。10、答案：ABD 解析：A甲图，两个电磁铁串联在电路中，控制了电流相同，铁芯相同，两个电磁铁的线圈币数不同，此图是探究电磁铁磁性强弱跟线圈匝数的关系，故 A 错误，故 A 符合题意；B乙图，电路中有电源，通电线圈在磁场中受力而转动，是电动机的原理图，故 B 错误，故 B 符合题意；C丙图，电路中没有电源，但有灵敏电流表、磁体和导体棒，是探究电磁感应现象的装置图，故 C 正确，故C 不符合题意；D奥斯特首先发现了电流周围存在着磁场，即电流的磁效应，法拉第首先发现了电磁感应现象，故 D 错误，故 D 符合题意。故选 ABD。11、答案：电 电磁感应现象 1.081011 3600 2.991104 22 解析：（1）12风力发电的工作过程是将风能转化为叶片的动能，再通过发电机将叶片的动能转化为电能，其原理是电磁感应现象。（2）3由题意可知，最大发电功率为=6 106W，此风力发电机组满功率工作的时间为 =5h=1.8 104s 13 根据电功公式=可知，可产生的电能为 =6 106W 1.8 104s=1.08 1011J 可产生的电能为 1.081011J。4由3解析可知，可产生的电能为 1.081011J，这些电能大小等于这些煤完全燃烧释放的热能，即 =1.08 1011J 再由热值公式=，可知，这些煤的质量为 =1.08 1011J3 107J/kg=3600kg 这些煤的质量为 3600kg。5由题意可知，每生产 1 度电，减少污染排放 0.997kg 二氧化碳，产生的电能为 =1.08 1011J=3 104kW h 则可减少污染排放二氧化碳的质量为=3 104kW h 0.997kg1kW h=2.991 104kg 可向大气减少排放二氧化碳的质量为 2.991104kg。（3）6输送电能的功率为P、输电电压为U，则电路中的电流为=，输电线路总电阻为R，则输电线路因发热而造成的电能损失功率为 损=2=()2=22 输电线路的因发热而造成的电能损失功率为22。12、答案：A 声源处 惯性 1.296106 2.25 83.3%13 4 解析：14 （1）1脚踩踏板获得的能量转变为电能，是由机械能转化为电能，利用的是电磁感应现象，是发电机的工作原理。A图像探究的发电机的工作原理，是电磁感应现象，故 A 符合题意；B图像是奥斯特实验，探究的是电流与磁场的关系，故 B 不符合题意；C图像探究的是电磁铁磁性强弱与线圈匝数的关系，故 C 不符合题意；D图像探究的是电动机的的工作原理，电能转化为机械能，故 D 不符合题意。故选 A。（2）2电动车行驶时极为安静，是因为没有链条，防止了噪声的产生，故是在声源处减弱噪声。3惯性与质量有关，质量大惯性大，电动车质量小，因此惯性较小，即越容易改变运动状态，故可以启动较快。（3）4由表格的数据可知，锂电池储存的电能为 W=UIt=36V10Ah=360Wh=360W3600s=1.296106J 5根据能量密度的定义，由能量密度达 160Wh/kg 可得，锂电池的质量 =360Wh160Wh/kg=2.25kg（4）6在平直路上行驶时，对地面的压力 F压=G总=mg=(m车+m人)g=(40kg+60kg)10N/kg=1000N 电动车在平直路面上匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，故电动车的牵引力 F牵=f=0.04F压=0.041000N=40N 电动车做的功 W=F牵s=40N2.7104m=1.08106J 电动机的效率 15 =100=1.08 106J1.296 106J 100 83.3 7人提供的能量可使电动车行驶的距离 s人=s总-s电=3.6104m-2.7104m=0.9104m 则“混合动力驱动”时人所提供的能量与“电力驱动”时锂电池提供的能量之比为 W人W电=s人s电=0.9104m2.7104m=13（5）8当R1接入电路的阻值为 6 时，控制电压为U1，电路中的电流 =16 热敏电阻的电压 U2=U-U1=10V-U1 R2的电功率 P=U2I 则有 4W=(10 1)16 解得 U1=4V 或U1=6V 若预设的充电器的温度相对较低，由题意可知需要R2的阻值较大，则电路中的电流较小，则必须使U1较小，故控制电压U1是 4V。
