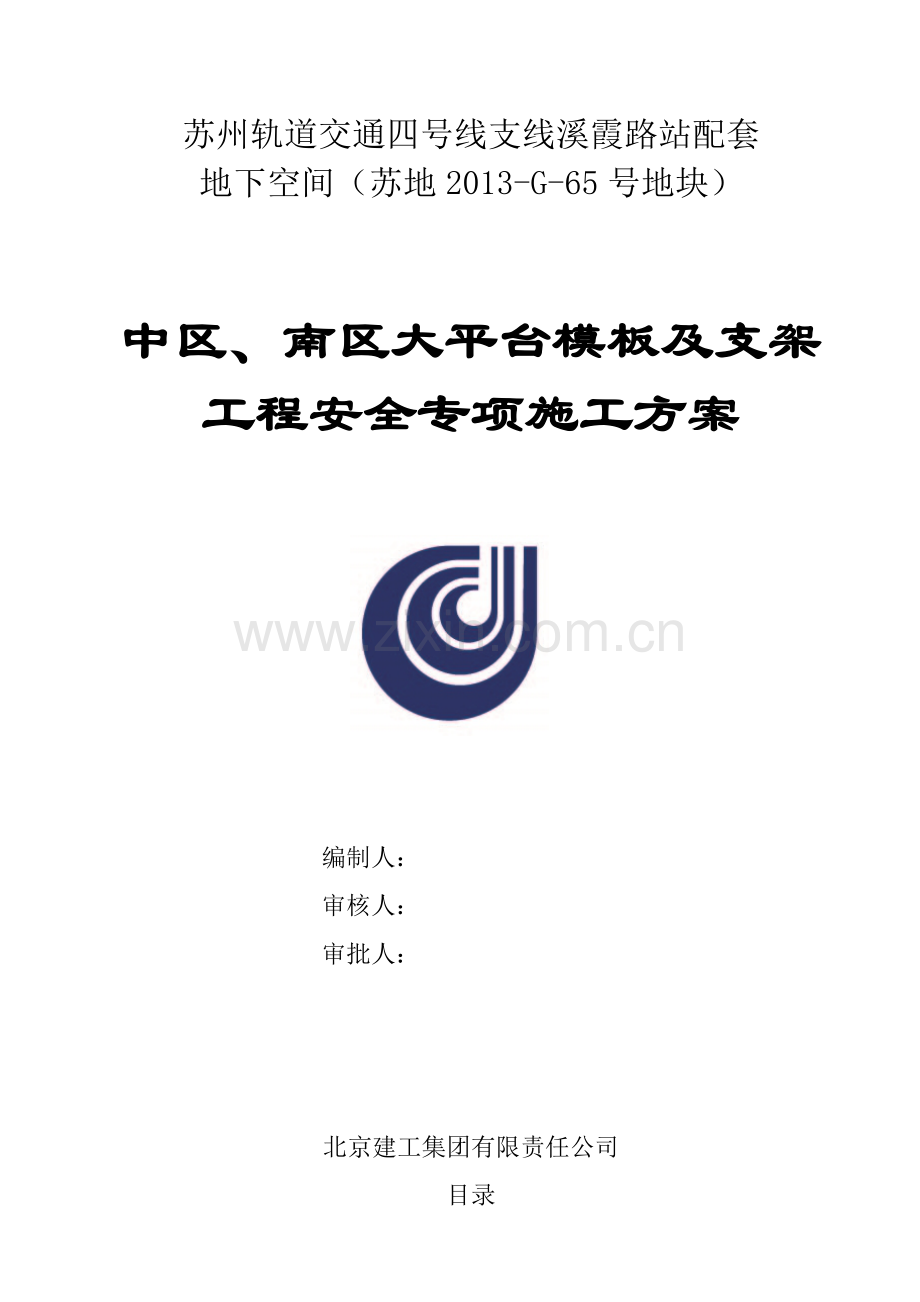

大平台模板及支架安全专项施工方案-公司方案标准201763.docx

苏州轨道交通四号线支线溪霞路站配套
地下空间（苏地2013-G-65号地块）

中区、南区大平台模板及支架工程安全专项施工方案

编制人：
审核人：
审批人：

北京建工集团有限责任公司

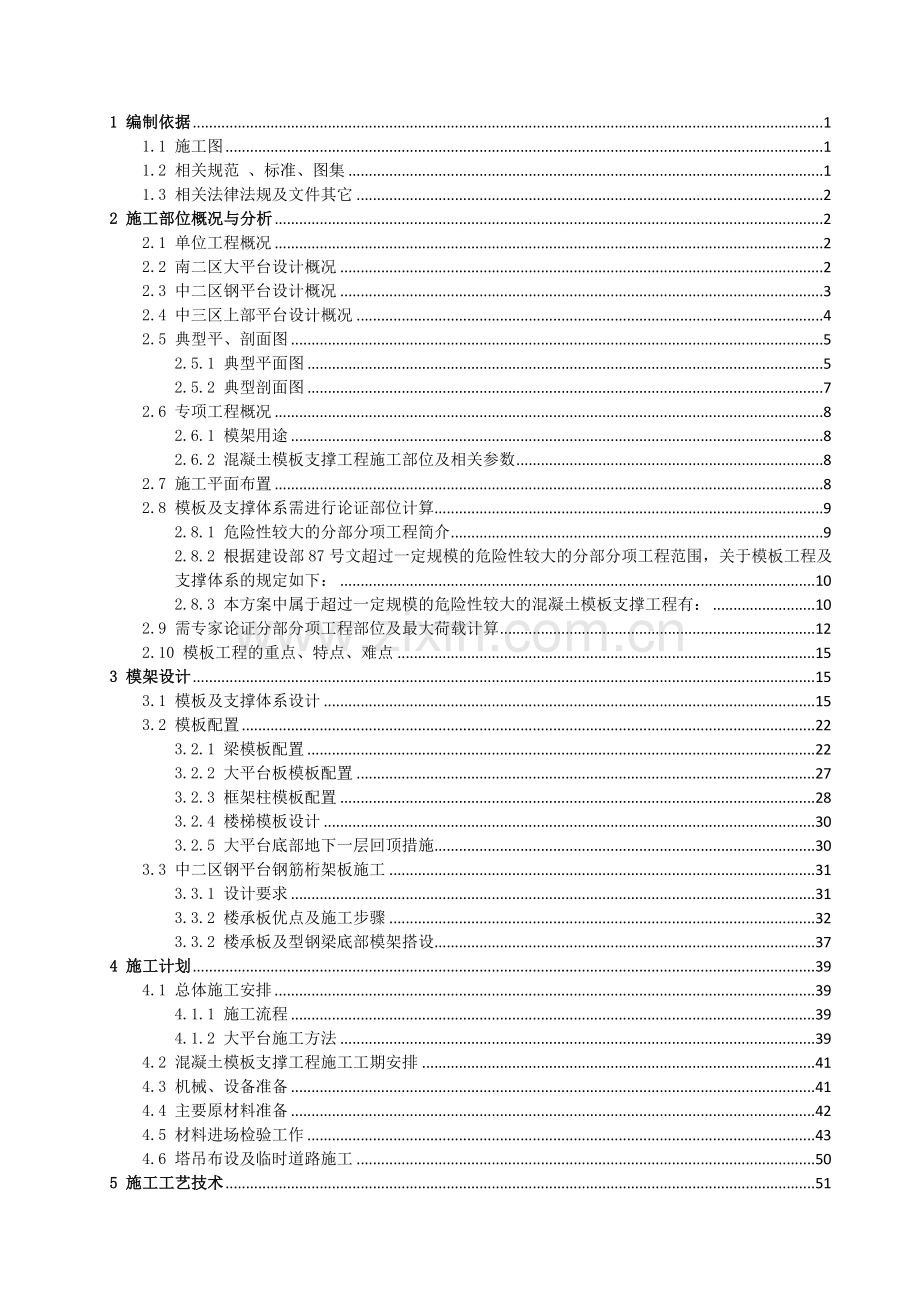

目录
1 编制依据 1
1.1 施工图 1
1.2 相关规范 、标准、图集 1
1.3 相关法律法规及文件其它 2
2 施工部位概况与分析 2
2.1 单位工程概况 2
2.2 南二区大平台设计概况 2
2.3 中二区钢平台设计概况 3
2.4 中三区上部平台设计概况 4
2.5 典型平、剖面图 5
2.5.1 典型平面图 5
2.5.2 典型剖面图 7
2.6 专项工程概况 8
2.6.1 模架用途 8
2.6.2 混凝土模板支撑工程施工部位及相关参数 8
2.7 施工平面布置 8
2.8 模板及支撑体系需进行论证部位计算 9
2.8.1 危险性较大的分部分项工程简介 9
2.8.2 根据建设部87号文超过一定规模的危险性较大的分部分项工程范围，关于模板工程及支撑体系的规定如下： 10
2.8.3 本方案中属于超过一定规模的危险性较大的混凝土模板支撑工程有： 10
2.9 需专家论证分部分项工程部位及最大荷载计算 12
2.10 模板工程的重点、特点、难点 15
3 模架设计 15
3.1 模板及支撑体系设计 15
3.2 模板配置 22
3.2.1 梁模板配置 22
3.2.2 大平台板模板配置 27
3.2.3 框架柱模板配置 28
3.2.4 楼梯模板设计 30
3.2.5 大平台底部地下一层回顶措施 30
3.3 中二区钢平台钢筋桁架板施工 31
3.3.1 设计要求 31
3.3.2 楼承板优点及施工步骤 32
3.3.2 楼承板及型钢梁底部模架搭设 37
4 施工计划 39
4.1 总体施工安排 39
4.1.1 施工流程 39
4.1.2 大平台施工方法 39
4.2 混凝土模板支撑工程施工工期安排 41
4.3 机械、设备准备 41
4.4 主要原材料准备 42
4.5 材料进场检验工作 43
4.6 塔吊布设及临时道路施工 50
5 施工工艺技术 51
5.1 模板安装 51
5.1.1 梁模板安装 51
5.1.2 大平台板模板安装 54
5.1.3 中柱模板安装 55
5.1.4 洞口模板安装 56
5.1.5 模板安装注意事项 56
5.1.6 模板安装工序偏差 57
5.1.7 满堂扣式钢管支撑架搭设要求 57
5.1.8 模板支撑的荷载标准值 61
5.2 混凝土浇筑注意事项 62
5.3 混凝土浇筑对模板支撑系统的影响 62
5.4 模板拆除 65
5.4.1 大平台板模拆除 65
5.4.2 梁模拆除 65
5.4.3 柱模拆除 66
5.4.4 板模板拆除注意事项 66
5.5 成品保护措施 66
5.6 隔离剂选用及注意事项 67
5.7 模板堆放 67
5.8 其它保证措施 67
5.9 检查与验收 68
6 安全保证措施 70
6.1 方针目标 70
6.2 组织管理 70
6.3 安全管理 70
6.4 安全防护管理 71
6.5 施工机械管理 72
6.6 吊运过程中产生碰撞或吊装物坠落 73
6.7 模板支撑体系坍塌 73
6.8 消防、保卫保证措施 74
6.8.1 消防组织机构 74
6.8.2 消防保卫措施 74
6.9 季节性施工措施 77
6.9.1 雨季施工技术措施 77
6.9.2 高温季节施工技术措施 77
6.9.3 冬期施工技术措施 77
6.10 应急预案 78
6.10.1 应急组织结构 78
6.10.2 各工作组职责 78
6.10.3 险情分析 79
6.10.4 应急响应及程序 79
6.10.5 善后处理 80
6.10.6 应急预案处理措施 81
6.10.7 应急物资储备及管理 83
6.10.8 相关单位应急联络方式 84
6.11 监测控制要求 85
6.11.1 监测的主要目的 85
6.11.2 监测内容 85
6.11.3 监测项目及其预警值、允许值 85
6.11.4 监测仪器和精度 85
6.11.5 监测频率 85
6.11.6 监测技术和方法 85
6.11.7 数据处理与信息返馈 87
6.11.8 监测工作计划和措施 87
7 质量保证措施 88
7.1 质量保证体系 88
7.2 质量保证技术措施 88
8 劳动力计划 90
8.1 管理层人员配置 90
8.2 劳务人员计划 90
9计算书 90
1. 楼板计算 91
1.1、南二区大平台板、中二区钢筋桁架板及中三区上部平台板模板体系计算书（按板厚200mm，高度10150mm计算） 91
2. 梁模板计算 101
2.1 梁截面200×400mm～400×800mm梁模板 101
2.2 梁截面400×1000mm～500×1200mm梁模板 116
2.3 梁截面600×1200mm～600×1800mm梁模板 132
2.4 梁截面1000×1200mm、800×2000mm、1000×2000mm梁模板 148
3．柱模板计算 166
3.1、圆柱1500×3000mm模板体系计算书（高度按11100mm计算） 166
4、模板支架对混凝土楼盖影响分析计算书 174
附件 182

1 编制依据
1.1 施工图
序号
图纸名称
图纸编号
出图日期
1
《南二区大平台结构施工图》
S2014SMD0007-06
2015.02
2
《南二区大平台建筑施工图》
S2014SMD0007-06
2015.02
3
《中二区钢平台及平台楼梯结构施工图》
A2013A042-05
2015.02
4
《中二区钢平台及平台楼梯建筑施工图》
A2013A042-05
2015.02
5
《中三区上部平台结构施工图》
A2013A042-05
2015.06
6
《中三区上部平台建筑施工图》
A2013A042-05
2015.02
1.2 相关规范 、标准、图集
序号
类别
名称
编号
备注
1
国家
《混凝土结构工程施工质量验收规范》
GB50204-2015

2
《混凝土结构工程施工规范》
GB50666-2011

3
《建筑结构荷载规范》
GB50009-2012

4
《混凝土结构设计规范》
GB50010-2011

5
《混凝土模板用胶合板》
GB/T17656-2008

6
《钢管脚手架扣件》
GB 15831-2006

7
《直缝电焊钢管》
GBT 13793-2008

8
《建筑工程施工质量验收统一标准》
GB50300-2013

9
《混凝土质量控制标准》
GB50164-2011

10
《混凝土强度检验评定标准》
GB/T50107-2010

11
《建筑工程施工质量验收统一标准》
GB50300-2013

12
行业
《建筑施工碗扣式脚手架安全技术规范》
JGJ166-2016

13
《建筑施工扣件式钢管脚手架安全技术规范》
JGJ130-2011

14
《建筑施工模板安全技术规范》
JGJ 162-2016

15
《建筑工程大模板技术规程》
JGJ74－2003

16
《钢管满堂支架预压技术规程》
JGJT 194-2009

17
《扣件式钢管脚手架计算手册》

18
《建筑施工安全检查标准》
JGJ59-2011

19
《建筑施工临时支撑结构技术规范》
JGJ300-2013

20
企业
《建筑工程施工质量评定统一标准》
Q/BCEG300-2004

21
《混凝土结构精品工程实施指南》
Q/BCEG102-2005

22
《质量、环境、职业安全管理手册》
BCBB/QB A-2006A/1

23
《程序文件》
BCBB/QB B-2006B/1

24
《安全生产、文明施工文件汇编》
2009.1版

1.3 相关法律法规及文件其它
序号
名称
编号
备注
1
《建设工程安全生产管理条例》
国务院第393号令

2
《危险性较大的分部分项工程安全管理办法》
建质[2009]87号

3
《苏建质［2006］24关于加强施工现场钢管、扣件使用管理的通知》

4
《中华人民共和国建筑法》
2011版

5
《建设工程质量管理条例》
2010版

2 施工部位概况与分析
2.1 单位工程概况
序号
项目
内容
1
工程名称
苏州轨道交通四号线支线溪霞路站配套地下空间（苏地2013-G-65号地块）
2
工程地址
苏州市中心向南15公里的太湖湖畔，吴中经济开发区。项目基地范围北起友翔路、南至中三路的中轴大道的南北长约900米。
3
建设单位
苏州吴中轨道开发有限公司
4
设计单位
苏州设计研究院股份有限公司
悉地(苏州)勘察设计顾问有限公司(原苏州市市政工程设计院有限责任公司)
5
质量监督单位
苏州市吴中区建设工程质量监督站
6
监理单位
苏州工业园区建设监理有限责任公司（中区）
南京旭光建设监理有限公司（南区）
7
施工单位
北京建工集团有限责任公司
8
质量目标
创省“扬子杯“优质工程、争创国家优质工程
2.2 南二区大平台设计概况
序号
项目
内容
1
建筑功能
商业、景观
2
大平台建筑面积
5045㎡
3
层数
地上
1
地下
0
4
层高（m）
10.65、10.45、10.35、10.25、11.25
5
结构形式
框架结构
6
地下防水
结构自防水
底板、顶板均为C30P6的防水混凝土
材料防水
采用三元乙丙丁基自粘防水卷材
构造防水
后浇带、施工缝采用钢板止水带
7
结构构件尺寸（mm）
地下一层顶板厚度（mm）
300
柱断面（mm）
KZ4/KZ4a/KZ12/LZ1：ø800、KZ5：ø900、KZ5a/KZ11:ø1000、KZ6/KZ10:ø1100、KZ6b：ø900、KZ7:ø1200、KZ8:ø1300、KZ9:ø1400、KZ13:800x800、LZ2:700x700
柱净高（mm）
10170、局部10150
梁断面（mm）
L49/L61/L83/L83a/L83b:450x1000、L50:450x900、L66:400x800、WKL59/WKL57/WKL54/WKL25/WKL25a/WKL26:500x1200、L51/L54/L59/L65:450x1200/450x1200~800（悬挑端）、L2~L4/L18/L63/L67/L71/L64/L69~L82:450x1200、WKL17~WKL19:450x1200/450x900（悬挑端）、L25~L27/L10:300x800、L5~L9:250x400、WKL21:800x2000/1000x1200（悬挑端）、WKL20:500x1500、YWKL1/YWKL2:1000x2000
大平台板厚度（mm）
南二区大平台厚度180mm（局部200mm）
8
楼梯结构形式
梁板式
10
后浇带设置
设置两条后浇式膨胀加强带，三条施工后浇带
11
钢筋类型
非预应力筋
HRB400、HTRB600E
预应力筋
有粘结预应力梁
12
人防等级
无
2.3 中二区钢平台设计概况
序号
项目
内容
1
建筑功能
商业、景观
2
大平台建筑面积
1636㎡
3
层数
地上
1
地下
0
4
层高（m）
11.25
5
结构形式
钢筋桁架楼承板结构
6
地下防水
结构自防水
底板、顶板均为C30P6的防水混凝土
材料防水
采用三元乙丙丁基自粘防水卷材
构造防水
后浇带、施工缝采用钢板止水带
7
结构构件尺寸（mm）
地下一层顶板厚度（mm）
300
柱断面（mm）
KZ1：ø1040、KZ2：600/1100（椭圆形）、KZ3/LZ1:ø600、LZ2:ø500
柱净高（mm）
KZ1:11100、KZ2：11430、KZ3/LZ1:6480、LZ2:2730
梁断面（mm）
Ly-1:200x400、WKLy-2:250x400、WKLy-3:300x900、WKLy-4:400x1200、WKLx-1:300x900
柱间墙厚度（mm）
300
大平台板厚度（mm）
中二区钢平台结构楼板厚度150mm
8
楼梯结构形式
梁板式
10
后浇带设置
无
11
钢筋类型
非预应力筋
HRB400、冷轧光圆钢筋
预应力筋
无
12
人防等级
无
2.4 中三区上部平台设计概况
序号
项目
内容
1
建筑功能
商业、景观
2
大平台建筑面积
7520㎡
3
层数
地上
1
地下
0
4
层高（m）
10.65、10.45、10.35、10.25
5
结构形式
框架结构
6
地下防水
结构自防水
底板、顶板均为C30P6的防水混凝土
材料防水
采用三元乙丙丁基自粘防水卷材
构造防水
后浇带、施工缝采用钢板止水带
7
结构构件尺寸（mm）
地下一层顶板厚度（mm）
300
柱断面（mm）
KZ1/KZ2：ø1100、KZ3：ø1300、KZ4/KZ5/LZ1:ø900、KZ6:1500/3000（椭圆形）
柱净高（mm）
10490、10290、10190、10090
梁断面（mm）
Lx1/Lx5/Lx6/Lx9/Lx10/Lx11/LX13/Lx14/Lx15/Lx19/Lx20/Lx23/Lx24/Lx25/Lx27/Lx28/Lx30/Lx31/Lx33~Lx41/Lx49~Lx54/WKLx3/WKLx7/WKLx16/Ly14/Ly15/Ly17/Ly19~Ly25/Ly28/Ly29/Ly31~Ly34/Ly37~Ly51/WKLy27:450x1200、Lx2/Lx3/Lx4/Lx32/Lx55/Lx56:400x1000、Lx7/Lx8/Lx26/Lx29/Lx3/Ly26/Ly27/Ly30/Ly35:450x1500、Lx17/WKLx8/WKLx9:500x1200、
Lx12/Lx16/Lx18/Lx19/WKLx5/WKLx10/WKLx19/WKLy1/WKLy3/WKLy4/WKLy6/WKLy7/WKLy9/WKLy12~WKLy18/WKLy20~WKLy26/WKLy30/WKLy31/WKLy33/WKLy35:500x1500、
Lx21:400x700、
Lx22/Lx44/Ly10/Ly36:300x500、
Lx42/Lx45:450x1800、
Lx46/Lx47/WKLx12/WKLx13/Ly1~Ly9/Ly11~Ly13/Ly16/Ly18/WKLy1/WKLy5/WKLy8:450x1000、
Lx48:600x1200、
WKLx1:600x1500、
WKLx2/WKLx6:600x1800、WKLx4/WKLx15/WKLx17/WKLx18/WKLx20/WKLy10/WKLy11/WKLy19/WKLy28/WKLy29/WKLy32/WKLy34:500x1800、WKLx11/WKLx14/WKLx21/WKLx22:500x1000
大平台板厚度（mm）
中三区上部平台板厚160mm
8
楼梯结构形式
梁板式
10
后浇带设置
设置四条后浇带，两条变形缝
11
钢筋类型
非预应力筋
HRB400、HTRB600E
预应力筋
无粘结预应力钢绞线
12
人防等级
无
2.5 典型平、剖面图
本工程包含南二区、中二区、中三区大平台板、框架梁、框架柱模板支架工程设计及施工。
2.5.1 典型平面图

图2-1 南二区大平台典型平面布置图

图2-2 中二区钢平台及平台楼梯典型平面布置图

图2-3 中三区上部平台典型平面布置图
2.5.2 典型剖面图

图2-4 南二区大平台典型剖面图

图2-5 中二区钢平台及平台楼梯典型剖面图

图2-6 中三区（SY45~SY52a）大楼梯典型剖面图
2.6 专项工程概况
2.6.1 模架用途
⑴、有足够的承载力、刚度和稳定性，能可靠地承受浇筑混凝土的重力、侧压力以及施工荷载；
⑵、保持设计要求的位置尺寸和几何形状，使之硬化成为钢筋混凝土结构或构件的模型；
⑶、保证工程结构和构件各部位形状尺寸和相互位置的正确；
⑷、构造简单，装拆方便，便于钢筋的绑扎与安装、混凝土的浇筑与养护等工艺要求；
⑸、接缝严密，不得漏浆。
2.6.2 混凝土模板支撑工程施工部位及相关参数
表2-1 混凝土模板支撑工程施工部位及模架方式
序号
名称
大平台板
框架柱
框架梁
后浇带数量
1
南二区大平台
碗扣式模板支架
木模+对拉螺杆
碗扣式模板支架
板：3条
2
中二区钢平台
碗扣式模板支架
木模+对拉螺杆
碗扣式模板支架
板：0条
3
中三区上部平台
碗扣式模板支架
木模+对拉螺杆
碗扣式模板支架
板：4条
2.7 施工平面布置
中二钢平台及平台楼梯、中三区上部平台均位于中区，结合中区主体阶段现场平面布置及围护结构设计图纸进行现场布置，待中三区主体结构封顶后，将两侧放坡段肥槽进行回填，并适当硬化作为临时道路，加工场使用原硬化地面。
南二区大平台位于南区，结合南区主体阶段现场平面布置及围护结构设计图纸进行现场布置，在南区东、西两侧用灰土回填出一条15m宽的临时道路，并延伸至南二区大平台外侧约2m位置，加工场使用原硬化地面。
在施工现场平面布置上注重资源节约并力求施工现场的整洁美观，创建文明安全工地，做好自身形象宣传并配合业主进行形象宣传。
1、场地布置必须满足设计图纸的有关要求。
2、根据施工场地周边的道路交通条件，本工程的结构特点确定场内外的道路交通组织。
3、现场平面随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。
4、在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。
5、施工材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少发生二次搬运为原则。
6、中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。

图2-7 中、南区大平台平面布置图
2.8 模板及支撑体系需进行论证部位计算
2.8.1 危险性较大的分部分项工程简介
根据建设部87号文危险性较大的分部分项工程范围，关于模板工程及支撑体系的规定如下：
1、各类工具式模板工程：包括大模板、滑模、爬模、飞模等工程。
2、混凝土模板支撑工程：搭设高度5m及以上；搭设跨度10m及以上；施工总荷载10kN/m2及以上；集中线荷载15kN/m及以上；高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。
2.8.2 根据建设部87号文超过一定规模的危险性较大的分部分项工程范围，关于模板工程及支撑体系的规定如下：
1、工具式模板工程：包括滑模、爬模、飞模工程。
2、混凝土模板支撑工程：搭设高度8m及以上；搭设跨度18m及以上；施工总荷载15kN/m2及以上；集中线荷载20kN/m及以上。
3、承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载700Kg以上。
2.8.3 本方案中属于超过一定规模的危险性较大的混凝土模板支撑工程有：
1、模板支架搭设高度H：10.17m≥8m
2、最大模板支架搭设跨度B:24.155m≥18m
3、施工总荷载（楼面板）:
活载控制时荷载组合：
S1=0.9[1.2×(G1k+ G2k+ G3k)+1.4×Q1k]≤15 kN/m2
➯0.9×[1.2×(0.75+24×H+1.1×H)+1.4×2.5] ≤15 kN/m2
➯H≤407mm
恒载控制时荷载组合
S2=0.9[1.35×(G1k+ G2k+ G3k)+1.4×0.7×Q1k] ≤15 kN/m2
➯0.9×[1.35×(0.75+24×H+1.1×H)+1.4×0.7×2.5] ≤15 kN/m2
➯H≤390mm
两者取小值，对承载能力极限状态验算后，凡是板厚大于390mm楼面板均属于超过一定规模的危险性较大的混凝土模板支撑工程。
4、集中线荷载（框架梁）：
活载控制时荷载组合：
S1=0.9b[1.2×(G1k+ G2k+ G3k)+1.4×Q2k]
➯0.9×b×[1.2×(0.75+24×h+1.5×h)+1.4×2] ≤20 kN/m
➯0.9×b×[30.6×h+3.7] ≤20 kN/m
当b=200mm时，h≤3510mm；当b=300mm时，h≤2300mm
当b=400mm时，h≤1700mm；当b=450mm时，h≤1490mm
当b=500 mm时，h≤1332mm；当b=600mm时，h≤1090mm
当b=800mm时，h≤987mm； 当b=1000mm时，h≤605mm
恒载控制时荷载组合：
S2=0.9b[1.35×(G1k+ G2k+ G3k)+1.4×0.7×Q2k]
➯0.9×b×[1.35×(0.75+24×h+1.5×h)+1.4×0.7×2] ≤20 kN/m
➯0.9×b×[34.425×h+2.97] ≤20 kN/m
当b=200mm时，h≤3140mm；当b=300mm时，h≤2065mm
当b=400mm时，h≤1528mm；当b=450mm时，h≤1350mm
当b=500mm时，h≤1205mm; 当b=600mm时，h≤990mm
当b=800mm时，h≤720mm; 当b=1000mm时，h≤560mm
两者取小值，对承载能力极限状态验算后，凡是梁截面尺寸大于等于200×3140mm、300×2065mm、400×1528mm、450×1350mm、500×1205mm、600×990mm、800×720mm、1000×560mm的框架梁均属于超过一定规模的危险性较大的混凝土模板支撑工程。
5、施工总荷载（墙、柱）:
活载控制时荷载组合：
S1=0.9[1.2×G4k+1.4×Q3k]≤15 kN/m2
➯0.9×[1.2×G4k +1.4×4] ≤15 kN/m2
➯G4k≤9.22kN/m2
恒载控制时荷载组合
S2=0.9[1.35×G4k+1.4×0.7×Q3k] ≤15 kN/m2
➯0.9×[1.35×G4k +1.4×0.7×4] ≤15 kN/m2
➯G4k≤9.44kN/m2
两者取小值，新浇混凝土对模板的侧压力标准值
G4k=min[0.22γct0β1β2v1/2，γcH]
➯min[0.22×24×4×1×1.15×v1/2，24×H]
➯V≤0.15m/h;H≤0.38m
混凝土浇筑速度为1.5m/h，最低浇筑高度10.17m，对承载能力极限状态验算后，本工程框架柱及钢筋混凝土墙体均属于超过一定规模的危险性较大的混凝土模板支撑工程。
综上可知，根据《危险性较大的分部分项工程安全管理办法》建质[2009]87号文件，此模板工程属"超过一定规模的危险性较大的分部分项工程范围"，条文规定：应当组织专家对专项方案进行论证。
2.9 需专家论证分部分项工程部位及最大荷载计算
1、需论证楼面板的部位及楼面板的最大荷载
表2-2 需论证结构部位板厚及架体高度
序号
位置
平台板厚度
架体最大高度
1
南二区大平台
180 mm（局部200mm）
10170 mm（局部10150mm）
2
中二区钢平台及平台楼梯
150 mm
11100mm
3
中三区上部平台
160 mm
10490mm
根据《建筑施工模板安全技术规范》（JGJ162-2008），4 荷载及变形值的规定：
（1）恒荷载标准值
模板及其支架自重标准值（G1k），中、顶板模采用木模板取0.75kN/m2。
新浇筑混凝土自重标准值（G2k），对板结构的C35混凝土取24 kN/m3。
钢筋自重标准值（G3k），根据工程施工设计图，板结构每立方米钢筋混凝土的钢筋自重标准值：顶板可取1.1 kN。
（2）活荷载标准值
施工人员及设备荷载标准值（Q1k），均布活载取2.5 kN/m2。
振捣混凝土时产生的荷载标准值（Q2k），对水平板采用2.0kN/m2。
因新浇混凝土自重标准值按照结构厚度（满载）进行取值，不再考虑施工过程中倾倒混凝土对水平模板产生的竖向冲击荷载。
（3）荷载设计值
计算模板及支架结构或构件的强度、稳定性和连接的强度时，应采用荷载设计值（荷载标准值乘以荷载分项系数）。
对于恒荷载分项系数γi均取1.35；对于活荷载分项系数γi均取1.4。
（4）中板的最大荷载：
F顶板=0.9[1.35×(G1k+ G2k+ G3k)+1.4×0.7×Q1k]
H：顶板混凝土最大厚度0.7m
F顶板=0.9×[1.35×(0.75+0.2×24+0.2×1.1) +1.4×0.7×2.5]=8.3kN/m2
顶板最大荷载按8.3kN/m2考虑
2、需论证框架梁的部位及框架梁的最大荷载
表2-3 需论证结构部位框架梁的尺寸
序号
梁的位置
截面尺寸（宽mm×高mm）
1
南二区大平台
400×800、500×1200、450×1200/450×1200~800（悬挑端）、450×1200/450×900（悬挑端）、300×800、250×400、800×2000/1000×1200（悬挑端）、500×1500、1000×2000
2
中二区钢平台及平台楼梯
200×400、250×400、300×900、400×1200、300×900
3
中三区上部平台
450×1200、400×1000、450×1500、500×1200、500×1500、
400×700、300×500、450×1800、450×1000、600×1200、
600×1500、600×1800、500×1800、500×1000
根据《建筑施工模板安全技术规范》（JGJ162-2008），4 荷载及变形值的规定：
（1）恒荷载标准值
模板及其支架自重标准值（G1k），中、顶板梁模采用木模板取0.75 kN/m2。
新浇筑混凝土自重标准值（G2k），对梁结构的C35混凝土取24 kN/m3。
钢筋自重标准值（G3k），根据工程施工设计图，梁结构每立方米钢筋混凝土的钢筋自重标准值：取1.5kN。
（2）活荷载标准值
施工人员及设备荷载标准值（Q1k），均布活载取2.5 kN/m2。
振捣混凝土时产生的荷载标准值（Q2k），对水平板采用2.0kN/m2，梁按水平板取值。
因新浇混凝土自重标准值按照结构厚度（满载）进行取值，不再考虑施工过程中倾倒混凝土对水平模板产生的竖向冲击荷载。
（3）荷载设计值
计算模板及支架结构或构件的强度、稳定性和连接的强度时，应采用荷载设计值（荷载标准值乘以荷载分项系数）。
对于恒荷载分项系数γi均取1.35；对于活荷载分项系数γi均取1.4。
（4）梁的最大荷载以顶板梁（1000×2000mm）计算：
F梁=0.9b[1.35×(G1k+ G2k+ G3k)+1.4×0.7×Q2k]
H：梁结构混凝土最大高度2.0m
F梁=0.9×1.0×[1.35×(0.75+ 24×2.0+1.5×2.0)+1.4×0.7×2]
=48.54kN/m
梁的最大荷载按48.54 kN/m考虑
3、需论证柱的部位及柱的最大荷载
表2-4 需论证结构部位框架柱的部位及尺寸
序号
所处位置
规格
高度
备注
1
南二区大平台
ø800mm、ø900mm、ø1000mm、ø1100mm、ø900mm、ø1200mm、ø1300mm、ø1400mm、800x800mm、700x700mm
10170mm、局部10150mm
最大KZ9
ø1400mm
2
中二区钢平台及平台楼梯
ø1040、600/1100（椭圆形）、ø600、ø500
11100mm
最大KZ1
1040 mm
3
中三区上部平台
ø1100mm、ø1300mm、ø900mm、1500/3000mm（椭圆形）
10490mm
最大KZ6
1500/3000mm（椭圆形）
根据《建筑施工模板安全技术规范》（JGJ162-2008），4 荷载及变形值的规定：
（1）恒荷载标准值
参照墙体结构荷载计算取值。
（2）活荷载标准值
参照墙体结构荷载计算取值。
（3）荷载设计值
参照墙体结构荷载计算取值。
（4）柱的最大荷载计算
取最不利情况进行计算：中三区大平台KZ6，柱截面为1500/3000mm（椭圆形），高度为10490mm，一次性浇筑。根据混凝土侧压力公式计算，并取其中的较小值：

其中：
γc—混凝土的重力密度（kN/m3），对墙结构的混凝土取24 kN/m3；
V—混凝土的浇筑速度（m/h），按照1.5m/h的浇筑速度进行计算；
t0—新浇混凝土的初凝时间（h），采用t0=200/(T+15)，T为新浇混凝土的入模温度，冬季施工期间温度偏低，T取35℃，所以t0=200/(10+15)=4h；
β1—外加剂影响修正系数，按照掺具有缓凝作用的外加剂考虑，取1.0；
β2—混凝土塌落度影响修正系数，按照塌落度为110~150mm，取1.15；
H—混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度（m），按照最不利原则考虑，取10490mm。

F2=0.9×[1.35×24×10.49+1.4×0.7×4]=343.8KN/m2
二者取小值得出，柱最大荷载值按39.67kPa考虑
柱结构混凝土有效压头高度按h=F/γc=39.67/24=1.65m
2.10 模板工程的重点、特点、难点
1、模板荷载大，安全要求高
本工程大平台板、框架梁及柱模板支撑系统均属于高大模板支撑系统，易失稳坍塌，施工时必须保证施工安全。我项目部将严格按照有关规范、标准要求设置高大模板支撑系统的构造，并进行详细验算，确保满足安全施工需要。
2、主体结构梁断面大，施工难度及危险度较大
本工程框架梁规格多且截面尺寸较大，常规梁截面尺寸450×1200mm,最大梁截面尺寸1000×2000mm，且大平台模板支架最大高度为11100mm，对模板支架搭设要求均较高。
3、施工组织难度大
本工程模板工程包括大平台板、框架梁及柱模板等，尤其是中三区大平台板内设有预应力无粘结钢绞线，中二区钢平台采用钢筋桁架楼承板，南二区设有9条1000×2000mm的预应力梁，施工工艺复杂，各工序有衔接、有平行、有交叉。因此需要科学、合理组织施工，形成流水节拍，才能提高施工效率，保证工期。
4、施工风险因素分析
根据《建设工程安全生产管理条例》要求，对本工程主体模板施工风险困素进行分析。模板工程主要风险包括：模板及支撑体系构件安装、拆除吊运过程中存在碰撞或坠落风险；模板及支撑体系安装施工和混凝土浇筑过程中模板撑体系变形、坍塌风险等。
3 模架设计
3.1 模板及支撑体系设计
根据《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）规定，在按下表3.1－1配置的模板支设的参数时，本工程大平台模板支架高度≥8m；框架柱施工总荷载≥15kN/㎡；截面尺寸≥0.6㎡的框架梁线性荷载≥20KN/m，均属于危险性较大工程，需专家论证。
1、本工程结构模板选用规格：
（1）所有水平使用（板、梁）和垂直使用（柱）的面板均采用15mm厚多层板；
（2）大平台板次龙骨均选用40×40×3.0mm方钢管及40×80mm的木枋，木枋用在模板接缝处，主龙骨采用Φ48×3.5mm双钢管，主次龙骨的悬挑长度不大于200mm；
（3）框架柱面板采用15mm厚木胶合板，次龙骨使用40×40×3.0mm方钢管及40×80mm的木枋，木枋用在模板接缝处，主龙骨采用Φ48双钢管（壁厚3.5mm），从柱底距地面150mm开始设置第一道M16对拉螺杆，对拉螺杆横向及纵向间距均为400mm；并设置2道斜撑@3000mm与地面上预埋钢筋连接对柱进行加固。
（4）梁截面尺寸为200×400mm～400×800mm的框架梁，梁底增设1根承重立杆，主龙骨采用Φ48钢管（壁厚3.5mm），次龙骨使用40×40×3.0mm方钢管；梁侧边主龙骨采用Φ48双钢管（壁厚3.5mm），次龙骨使用40×80mm的木枋。
梁截面尺寸为400×1000mm～500×1200mm的框架梁，梁底增设2根承重立杆，主龙骨采用Φ48钢管（壁厚3.5mm），次龙骨使用40×40×3.0mm方钢管；梁侧边主龙骨采用Φ48双钢管（壁厚3.5mm），次龙骨使用40×80mm的木枋；梁内设置M16圆钢对拉螺杆。
梁截面尺寸为600×1200mm～600×1800mm的框架梁，梁底增设3根承重立杆，主龙骨采用Φ48钢管（壁厚3.5mm），次龙骨使用40×40×3.0mm方钢管；梁侧边主龙骨采用Φ48双钢管（壁厚3.5mm），次龙骨使用40×80mm的木枋；梁内设置M16圆钢对拉螺杆。
梁截面尺寸为1000×1200mm～1000×2000mm的框架梁，梁底增设4根承重立杆，主龙骨采用Φ48钢管（壁厚3.5mm），次龙骨使用40×40×3.0mm方钢管；梁侧边主龙骨采用Φ48双钢管（壁厚3.5mm），次龙骨使用40×80mm的木枋；梁内设置M16圆钢对拉螺杆。
（5）大平台板支架采用满堂碗扣支架。
（6）板、梁以及柱模板均以最不利情况进行荷载验算，不同的支撑体系分别进行验算，确保模板及支撑体系安全。
2、通过计算确定模板配置及支撑体系参数，参数的计算采用中国建筑科学研究院的PKPM安全计算软件验算，全部达到安全要求。其设计计算书详见附件《模板设计计算书》；通过模板及支撑体系计算，选择相应的龙骨及支撑体系布置间距。有关数据如表3-1、3-2和3-3所示：
表3-1 中二、中三、南二区大平台梁模板搭设尺寸一览表
危大部位
构件规格
支撑体系搭设高度
(mm)
模板
面板
（mm）
次龙骨规格及间距
（mm）
主龙骨规格及间距
（mm）
螺栓规格及间距
（mm）
支撑体系相关参数
（mm）
抱柱或与结构拉接设置
剪刀撑
