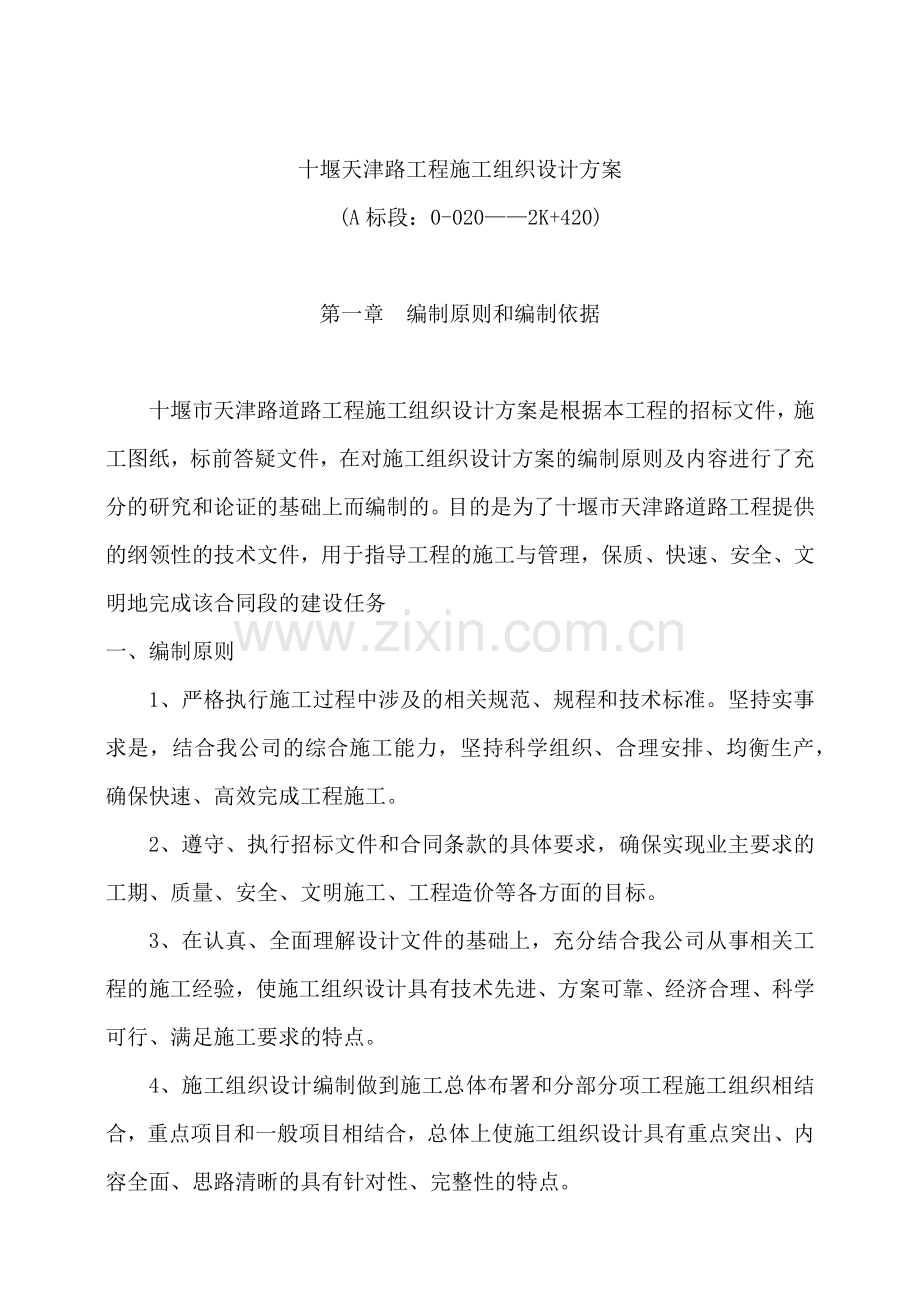

十堰天津路工程施工组织设计方案
(A标段：0-020——2K+420)

第一章 编制原则和编制依据

十堰市天津路道路工程施工组织设计方案是根据本工程的招标文件，施工图纸，标前答疑文件，在对施工组织设计方案的编制原则及内容进行了充分的研究和论证的基础上而编制的。目的是为了十堰市天津路道路工程提供的纲领性的技术文件，用于指导工程的施工与管理，保质、快速、安全、文明地完成该合同段的建设任务
一、编制原则
1、严格执行施工过程中涉及的相关规范、规程和技术标准。坚持实事求是，结合我公司的综合施工能力，坚持科学组织、合理安排、均衡生产，确保快速、高效完成工程施工。
2、遵守、执行招标文件和合同条款的具体要求，确保实现业主要求的工期、质量、安全、文明施工、工程造价等各方面的目标。
3、在认真、全面理解设计文件的基础上，充分结合我公司从事相关工程的施工经验，使施工组织设计具有技术先进、方案可靠、经济合理、科学可行、满足施工要求的特点。
4、施工组织设计编制做到施工总体布署和分部分项工程施工组织相结合，重点项目和一般项目相结合，总体上使施工组织设计具有重点突出、内容全面、思路清晰的具有针对性、完整性的特点。

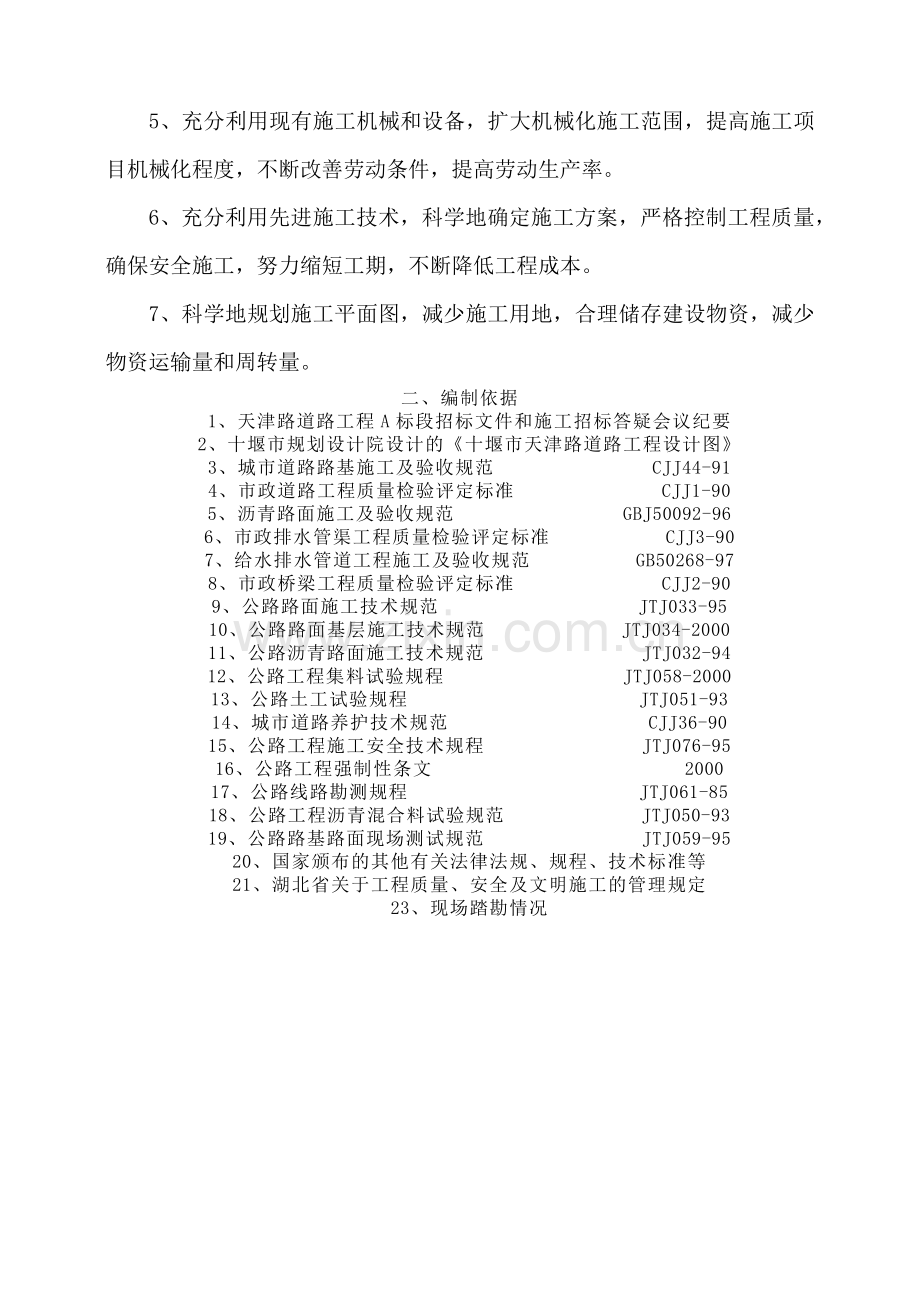

5、充分利用现有施工机械和设备，扩大机械化施工范围，提高施工项目机械化程度，不断改善劳动条件，提高劳动生产率。
6、充分利用先进施工技术，科学地确定施工方案，严格控制工程质量，确保安全施工，努力缩短工期，不断降低工程成本。
7、科学地规划施工平面图，减少施工用地，合理储存建设物资，减少物资运输量和周转量。
二、编制依据
1、天津路道路工程A标段招标文件和施工招标答疑会议纪要
2、十堰市规划设计院设计的《十堰市天津路道路工程设计图》
3、城市道路路基施工及验收规范 CJJ44-91
4、市政道路工程质量检验评定标准 CJJ1-90
5、沥青路面施工及验收规范 GBJ50092-96
6、市政排水管渠工程质量检验评定标准 CJJ3-90
7、给水排水管道工程施工及验收规范 GB50268-97
8、市政桥梁工程质量检验评定标准 CJJ2-90
9、公路路面施工技术规范 JTJ033-95
10、公路路面基层施工技术规范 JTJ034-2000
11、公路沥青路面施工技术规范 JTJ032-94
12、公路工程集料试验规程 JTJ058-2000
13、公路土工试验规程 JTJ051-93
14、城市道路养护技术规范 CJJ36-90
15、公路工程施工安全技术规程 JTJ076-95
16、公路工程强制性条文 2000
17、公路线路勘测规程 JTJ061-85
18、公路工程沥青混合料试验规范 JTJ050-93
19、公路路基路面现场测试规范 JTJ059-95
20、国家颁布的其他有关法律法规、规程、技术标准等
21、湖北省关于工程质量、安全及文明施工的管理规定
23、现场踏勘情况

第二章 工程概况

一、工程简述
十堰市天津路道路工程根据十堰市政府统一部署,由十堰市城市建设投资开发总公司作为业主方，十堰市规划设计院承担设计，武汉建工第三建筑有限公司承建。本工程起点柳林立交桥，与北京南路、北京中路、浙江路、柳林路形成立体交叉，途经徐家沟，终点51厂桥，与东风大道、辽宁路形成平面十字交叉。本工程道路等级：城市次干道Ⅱ级，计算行车速度40km/小时，其中车行道宽20米，人行道两边各宽5米，设计为一块板结构，车行道平均横坡为1.5%，人行道横坡2%。设计洪水频率1/50，桥涵设计荷载：城市-B级。路面结构采用沥青砼，一次建设成型。全程里程4668.66M。本合同标段为A标段（K0-020-K2+420）。
二、自然特征
1、地理位置、地形地貌及水文气象条件：
本工程位于十堰市中东部，路线总体呈南北走向，并略由北偏南，所经地区位于十堰武当山脉西部，总体地势西北高东南低。路线经过地带属构造剥蚀低山重丘区，其海拔在210-320m间。地势高低起伏较大，河沟发育，地形破碎，地面横坡陡。以K2+400-K3+400段地形最为复杂，其间路基土石方及防护工程量大。
本工程路线所经地区属亚热带大陆季风性湿热气候，日照充足，四季分明，无霜期长，年无霜期为235天。多年平均气温15度，极端最低气温为-18度，极端最高气温42度。年降雨量为800-1500mm,风速平均2.6-2.9m/s.主要河流为徐家沟防洪沟。
2、工程地质条件
本工程属十堰地层分区，分布中元古代地层及零星的第四纪地层第四层（Q）:主要卵、砾石层、亚粘土层和粉细沙层等组成，主要分布于河流阶地和低洼地带。中元古界：岩性主要片岩、变粒岩等组成的变质岩，主要分布在山体。此外，局部还有扬子期基性侵入岩外露，岩性主要为辉绿岩、辉长岩、辉绿玢岩等。
全路段工程地质条件较好，平缓低丘岗地区，高差20-50米。变粒岩、片岩区，片理面主要倾向北东，倾角30-60度，节理发育，岩体破碎。坡残积土层1-3m，下为厚层（>10m）强风化岩层。低地分布厚2-8m坡积、冲积粉质砂土。局部低洼地分布薄层（<5m）淤泥质土。挖方边坡受片理、节理影响，将出现小规模楔体破坏。山区地下水多为裂隙水，局部低洼地、河套地区地下水多为松散层空隙水。
三、工程要点（A标段）
1、横断面：天津路设计为一幅路，路幅宽30米，机动车道单向宽7.5米（3.75×2）米，非机动车道单向宽2.5米，人行道单侧为5米。机动车道与非机动车道平均横坡为1.5%，人行道横坡为2%。
2、平面：设计道路长4668.66米，路段设有平曲线7处，R>350米，本合同段有4个平曲线，干道交叉4个。
3、纵断面：路段竖向布置4个坡段，其中最大纵坡为4.18%，最小纵坡为0.8301%。本合同段纵坡为4.18%和-1.7567%。
4、路面结构：
（1）填方地段路面结构为：细粒式沥青砼3cm,粗粒式沥青砼6cm, 粗粒式沥青黑色碎石6cm,水泥稳定毛渣35cm。.
（2）开山地段路面结构为：细粒式沥青砼3cm,粗粒式沥青砼6cm, 粗粒式沥青黑色碎石6cm,水泥稳定毛渣20cm厚，基底为岩面。（严禁基底岩面超挖，避免形成素土夹层。）
（3）人行道采用C30“一”字形彩色地砖铺砌，路缘石，平石采用C30砼预制。
5、路基：
（1）路基填方边坡为1：1.5，挖方边坡为1：0.75，每8米高设2.0米宽碎落台，以利于边坡稳定及边坡绿化，改善行车环境。
（2）路基填筑与压实：根据本工程具体情况，填方一般采用 开山石渣填筑，路面底面0-1.5米内，填料最大粒径小于15cm，并进行压实，路面底面压实度≥95%，要求用振动压路机压实，其余各分层压实度达到JTT033-95《公路路基施工技术规范》要求。
（3）弃土方案：全线挖余方近100万方。本标段弃土约40万方。
（4）防护工程：挖方区部分地段设有边沟小挡土墙等。
6、排水系统：全线设有涵洞，排水沟，Ф400纵向雨水管组成地下排水系统，路拱横坡，边沟，雨水口组成地上排水系统。雨水口平均30米设一座。
7、桥梁、涵洞
（1）桥梁设计城-B级，设计洪水频率1/50。
（2）涵洞：本段修建管涵3座，盖板涵13座。本合同段盖板涵7座，管涵3座，拱涵、箱涵各1个。
8、路线交叉：天津路道路工程本合同段平面交叉3处，通道2处。
9、其他工程：其他工程主要是防洪沟改移。本合同段分别有K1+395.863-K1+160.62段，K1+901处，K2+398.225-K2+698.65段中（K2+398.225-K2+420）防洪沟改移。

第三章 施工总体目标

一、指导思想
我公司在本工程A标段的指导思想是遵循“守信、求真、务实、创新”的企业宗旨，以质量为中心，建立工程质量保证体系，科学组织，合理安排选派精兵强将，运用先进设备和施工技术，在整个工程施工中信守合同、与业主密切配合，接受监理的监督，确保工程质量、工期目标及文明施工，向社会奉献工程精品。
二、质量目标
我公司在施工中将坚持百年大计，质量第一的方针，树立精品意识，严格按照ISO9000标准要求进行施工，本工程的质量目标是工程验收一次合格并达到优良标准。
三、工期目标
为使本工程早日投入使用，为业主提供优质服务，我公司将加大投入在人员组织、施工工艺、设备投入、材料供应等方面精心布置，用340天完成合同范围内的全部工程量。详见施工进度网络图。
计划开工日期：2004年6月8日(以实际批准之日为准)
计划竣工日期：2005年5月5日
四、安全目标
我公司严格执行GB/T28001-2001安全操作规程和条例，设立安全管理小组，实行岗位前教育培训等制度。确保达到“省市安全优良”工地。为防止在施工中发生工伤事故，保护职工人身安全，确保工程顺利进行，努力实现“四无”、“一杜绝”、“二控制”目标。即：无特大和主要责任重大设备事故，无重大火灾事故，杜绝工伤死亡事故、设备事故、火灾事故，工伤事故控制在1.5‰以内。
五、文明施工目标
为保持施工现场周围安静、清洁的环境，我们设专人打扫清洁等措施，做到物流有序、施工顺畅、文明施工，确保现场管理达到文明施工现场。
我公司将严格按照GB/T24001-1996执行，并严格按《省关于文明施工管理条例》进行现场文明施工管理，保持场容环境卫生，不排放未经处理的污水，努力减少对环境的影响，并创一流的文明施工现场，确保达到“文明样板” 工地目标。
六、环境保护目标
我公司将充分做好施工噪音、污水排放、粉尘控制等方面的具体工作，并结合投标单位“环境保护手册及环境体系程序文件”要求，及宣传贯彻ISO14000环境保护论证标准的各项具体要求进行实际操作。
七、投资控制管理目标
积极配合建设单位，尽力减少工程变更，节约投资。我公司将给业主提供最优质的建筑产品和最满意的施工服务。
八、服务目标
建造让市政府、市民、业主、监理和我公司满意工程。

第四章 施工准备

一、现场准备
1、建设测量网点
根据业主提供的测量基准点，布设测量网点，做好定位放样的准备，对相关人员进行培训交底，熟悉测量布控要求与措施。
2、布置水电管网
根据施工要求与平面布置，及时组织相关人员进行现场临时水电安装。布置时必须按当地相关要求做好安全防范工作。并组织专业人员进行检测，合格后方可接通水源、电源。
3、修建临时设施
根据工程施工现场总平面布置图，迅速组织力量搭建临时设施，保证劳动力与机械设备及时进场。并按相关要求设置消防设施，保证工程施工安全正常进行。临时设施布置详见第6章《施工现场平面布置》
二、技术准备
1、技术复核及现场交接工作
（1）、对测量控制网点及水准基点进行复核并办理交接手续。
（2）、做好对周边环境的监测方案，确保监测工作的连续性、可靠性。
（3）、做好业主己提供使用的临时水电及周边环境资料等交接工作。查阅相关资料和通过现场勘察，对现场的自然条件(气象、地形、地貌、地质、水文、管线、邻近建筑物等)和技术经济条件(资源、交通运输、设备、物资材料等)进行调查分析。
2、熟悉图纸及图纸会审工作
（1）、由项目总工程师牵头，带领项目施工技术人员熟悉消化施工图与相关图集，了解和掌握设计意图与使用要求，积极与设计单位沟通，按照设计要求，抓紧做好图纸深化的工作。通过图纸会审，解决有关疑难问题，为顺利施工打下良好基础。
（2）、熟悉文件内容，进行现场核对，对设计中存在的问题及时提请设计单位根据施工需要补充施工详图。审查图纸的一致性。
（3）、做好深化施工组织设计，提交业主、监理审批，用以指导工程现场施工。按照IS09000质量管理体系的要求，编制完成项目质量计划。
（4）、根据本工程的施工需要及有关重点难点，制定有针对性的切实可行的施工方案，做好各分部分项工程的技术交底，并根据业主、监理的要求报审。
3、技术培训及技术交底工作
（1）、针对本工程进行人员的技术培训、安全培训，熟悉与本工程有关的各项技术标准和规范，并建立质量、安全等各项规章制度。
（2）、进行逐级技术交底工作，做好有关技术资料的准备。
三、材料准备
1、组织人员编制各施工阶段物资进场计划用量表，并根据施工进度安排，及时组织材料进场，并做好各种材料的质量检验。
2、材料机具科接到施工材料计划后，及时做好材料报验工作，制订采购计划，提前同供应商签订订购合同，以确保材料及时调运入场。
四、试(检)验准备
1、本工程所需试验均委托十堰市具有相应资质的试验室完成，签定委托试验合同。工程现场设标养室（现场试验室），现场派试验员一名，试验工二名负责现场取样。现场标养室设置在K1+260项目部内。
2、本工程主要进行的试验：回填土取样试验。
3、现场标养室设置：面积12m2，其中标养间长2m，宽2.4m。室内安装水笼头及试块架、温度计、湿度仪探头等。
4、我公司拟投入的主要试验检测设备如下表：
工地试验室配备表
序号
仪器设备名称
规格型号
单位
数量
备注
1
液压压力实验机
YE-200A
台
1

2
万能实验机
600KN
台
1

3
游标卡尺
0.02㎜
把
2

4
电热干燥箱
HWXLAB
台
1

5
恒温养护箱
HBY-40
台
1

6
振动筛
EBS-100
套
1

7
砂标准筛
0.16-10㎜
套
1

8
碎石标准筛
5.0-40.0㎜
套
1

9
针片状规准仪

套
1

10
压碎指标测定仪
EBSX-92
套
2

11
混凝土强制式搅拌机
HT-50L
台
1

12
混凝土振动台
HIJ-A
台
1

13
砂浆稠度仪
145型
台
1

14
水泥净浆搅拌机
SS-160A
台
1

15
水泥稠度凝结时间测定仪
LHN-1
台
1

16
水泥胶砂搅拌机
HJB-III
台
1

17
水泥胶砂振动台
GZ-85
台
1

18
水泥快速养护箱
NSW-A
台
1

19
电动水泥抗折试验机
DK2-500
台
1

20
水泥雷氏沸煮箱
F2-31
台
1

21
负压筛分析仪
ESY150-13
台
1

22
电动取芯机
MD-18VA
套
1

23
回弹仪
225
台
1

24
数显标准电动击实仪
DT
台
1

25
土壤分析筛
1.75-0.108㎜
套
1

26
液、塑限联合测定仪
HG-III
台
1

27
灌沙法容重测定仪
ø 100/150
套
8

28
环刀取样器

个
2

29
土壤比重仪
甲种
套
1

30
核子密度仪
MC-3
台
1

31
材料试验机
YE-50
台
1

32
反力架
400KN
台
1

33
千斤顶
200KN
台
1

34
承载比试验机
GBR
台
1

35
弯沉仪
3.6M
台
2

36
台称
50㎏
台
1

37
台称
10㎏
台
1

38
电子分析天平
0.1g 5g
台
2

39
全站仪
SET2B(II)
台
1

40
经纬仪
TDJ2010
台
4

41
水准仪
NIR2
台
2

42
水准仪
DS3-2
台
4

43
灌砂筒
ø 150㎜
套
18

44
恒温恒湿养护箱
无锡
台
1

45
手动重型击实仪
北京路达
台
1

46
混凝土抗压试模
150*150*150
套
6

47
砂浆试模
160*40*40
套
1

48
水稳试模
ø150㎜
套
18

49
混凝土抗折试模
550*150*150
套
9

50
沥青三大指标检测设备

套
6

五、机械准备
1、根据本工程需要，我公司将为施工队伍配备足够的、功能齐全的各类机械设备，并积极使用新机具、新设备，以满足施工需要，提高工作效率，选用机械主要考虑工序施工的需要。
2、对于重要机具做好替换储备，一旦需要随时进场，为本工程的顺利进行创造良好的条件。本工程机械组织详见第十三章《主要施工机械调配计划》。
六、劳动力准备
1、我公司将按实际需要及时组织精干管理人员和施工队伍，组成管理层和作业层。在要求的控制时间内，将所需人员组织到位，确保工期目标的实现。
2、组建强有力的项目经理部，做好岗前培训工作，为工程迅速开工创造条件。具体劳动力组织计划详见十四章《劳动力计划安排及劳务分包情况》。

第五章 施工部署

一、项目管理
一个坚强有力、灵活高效的组织机构是完成工程任务的首要条件。本标段将列为我公司重点工程，调集精兵强将，选择责任心强，组织指挥能力强，管理水平高，施工经验丰富，服务态度良好的各级管理人员组成我公司天津路道路工程项目经理部，作为我公司对本标段工程的直接管理机构，负责全面履行合同，对工程的工期、质量、安全、成本和生产诸要素进行有效的控制和管理。与业主、设计单位、监理单位紧密配合，共同努力，圆满完成本标段的施工任务。
1、项目管理层
（1）、我公司按计划组织具有丰富市政工程施工经验的管理人员和工程技术人员组成“十堰市天津路道路工程A标段项目部”。
（2）、项目经理部下设工程技术科、质量安全科、材料机具科、合同管理科、财务科、办公室、计量试验室等“五科两室”职能部门。其中：工程技术科负责排水管道、路基、路面现场施工生产、技术指导以及资料管理；质量安全科负责施工质量安全措施制定及监督实施工作；材料机具科负责材料、机具设备的采购、保管工作，同时对材料、机具设备的使用情况进行监督检查；合同管理科负责施工合同的执行及所有预决算及计划统计：计量试验室负责现场计量器具的使用管理及所有材料、试块的取样试验工作；办公室负责日常行政事务、微机管理、后勤保卫等工作；财务科负责工程往来款的结算与收支。
（3）、项目经理部实行项目经理责任制和成本核算制，对工程进度、质量、安全、文明施工等方面实施全面管理，严格按照项目法和IS09000质量标准进行施工，采用“专人负责，目标管理”的工作原则，严密组织、精心施工，确保工程各项管理目标的实现。
2、施工作业层
为保质按期完成本工程施工任务，实现我公司的承诺，拟组织机械化土方施工队、路基施工队、路面施工队、附属工程施工队、砍伐移植施工队、排水管道施工队试验检验队共计7个不同专业的施工队来完成本工程全部内容的施工。
二、施工管理组织机构
1、项目组织机构

项目组织机构框图
项目经理
项目总工程师
项目副经理
计量实验室
工程技术科
质量安全科
合同管理科
材料机具科
财 务 科
办 公 室
土方施工队
路基施工队
路面施工队
排水施工队
砍伐移植队
伐
附属工程施工队
试验检验队

2、为明确项目部成员的职责，对《质量、环境、职业安全健康管理手册》中的质量体系职责分配和环境、职业安全健康管理体系职责分配如下：
质量体系职责分配表
要 素
项 目 经 理
技 术 负 责 人
质 检 员
资 料 员
材 料 员
安 全 员
综 合 员
4.质量管理体系
4.1总要求
●
○
○
○
○
○
○
4.2
文件要求
4.2.1总则
●
○
○
○
○
○
○
4.2.2文件控制
○
○
○
●
○
○
○
4.2.3质量记录控制
○
○
○
●
○
○
○
5.
管理职责
5.1管理承诺
●
○
○
○
○
○
○
5.2以顾客为关注
●
○
○
○
○
○
○
5.3
策划
5.3.1质量目标
●
○
○
○
○
○
○
5.3.2质量计划策划
●
○

5.4职责权限沟通
●
○
○
○
○
○
○
5.5管理评审
●
○
○
○
○
○
○
6.
资源管理
6.1资源提供
●
○
○
○
○
○
○
6.2人力资源
●
○
○
○
○
○
○
6.3基础设施

6.4工作环境

7.
产品实现
7.1产品实现
○
●
○

7.2与顾客有关过程
●
○

7.3设计与开发

7.4采购
○

●

○
7.5
生产和服务的提供
7.5.1生产和服务提供的控制
○
●
○

7.5.2生产和服务提供的认可
○
●
○

7.5.3标识和可追溯性

●
○

7.5.4顾客财产
●

7.5.5产品防护

○

●

7.6监视和测量装置的控制

○
●

8.测量分析和改进
8.1总则
○
●
○
○
○
○

8.2
监视和测量
8.2.1顾客满意
●
○
○

8.2.2内部审核
●
○
○
○
○
○
○
8.2.3过程的监视和测量

○
●
○
○

8.2.4产品的监视和测量

○
●
○
○

8.3不合格品的控制

●
○
○
○

8.4数据分析

●
○
○
○

8.5
改进
8.5.1持续改进
○
●
○
○
○
○
○
8.5.2纠正措施
○
●
○
○
○
○
○
8.5.3预防措施
○
●
○
○
○
○
○
注：●为主责人，○为主关联人，空格为关联人
3、主要管理人员职责
（1）、项目经理
①代表我公司履行对业主的工程承包合同，执行单位的质量方针，实现工程质量目标。
②负责建立和完善项目的组织机构，明确责任人职责，建立恰当的激励机制，充分发挥参与项目建设所有人员的积极性。
③对劳务分包单位及外采物资设备进行监督和评审，对劳务分包进行监督和评审。
④主持项目工作会议，审定或签发对内对外的主要文件。组织协调工程分部竣工验收工作。
⑤组织编制职工培训计划。
⑥负责“项目质量计划”的编制及修改工作。
（2）、项目副经理
① 全面组织管理施工现场的生产活动，合理调配劳动力资源。
② 负责使项目的生产组织、生产管理和生产活动符合施工方案的
实施要求。
③ 责项目的安全生产活动，建立健全安全管理组织体系。
④ 协调各分包商及作业队伍之间的进度矛盾及现场作业面冲突，
使各分包商之间的现场施工有序合理地进行。
⑤ 具体抓住项目的进度管理，从计划进度、实际进度和进度调整
多方面进行控制，确保项目如期完工。
⑥ 进行施工现场的标准化管理，确保本工地达到市文明施工样板工地标准。
（3）、项目总工程师
①组织技术人员开展图纸会审工作。
②负责编制施工组织设计。
③确定施工过程中的特殊过程及关键工序，编制相应的作业指导书。
④编制与施工组织设计相应分部分项工程施工方案。
⑤进行施工过程的技术复核工作。
⑥负责协调项目与设计、监理及质检站的技术工作。
⑦负责项目质量体系的建立和运行。
⑧负责质量事故的处理和质量事故技术处理方案的编制。
⑨统筹项目质量计划及有关工作的安排，开展质量教育，保证单位的各项制度的正常进行。
（4）、项目施工员
①贯彻执行上级规定的施工规范、质量标准、操作规程并向班组进行技术交底。
②对工程的测量定位放线、水准标高，负直接的技术责任。
③负责隐蔽工程的检查验收，建立工程档案，开展QC小组活动推广新工艺，新技术，并采用新材料。
④配合材料员、试验员作好原材料进场的登记及试验工作，做好进场材料使用部位及使用状况的记录。
⑤配合质检员进行分部、分项各道工序的验收、整改和评定工作。
⑥掌握施工过程的全部质量状况，参与本单位定期质量检查。
⑦对施工作业班组的专业技术水平进行检测，并向项目总工及项目经理反馈，便于制定培训计划。
（5）、项目质量员
①按标准定期和不定期进行质量检查，负责质量事故的处理工作。
②对工程分部分项按施工规范及相关技术规程进行检测，根据检测资料编制评定表。
③对班组进行书面质量交底工作，参加工程质量的验评。
④执行质量奖惩制度，指导班组的QC活动工作。开展质量竞赛，执行各前后工序施工班组互检制度。
⑤配合总工做好技术复核工作，严格按四检制执行各分项工序的验收。
（6）、项目安全员
①严格执行上级有关安全方面的规范规程等有关制度，落实有关安全操作管理规定。
②对班组进行安全交底及安全教育，执行安全奖惩制度。
③进行项目日常安全检查，及时发现及处理有关安全隐患，对现场安全管理负主要责任。
（7）、项目预算员
①负责项目预决算和工程签证工作。
②按设计图纸及定额用量对物资计划审核控制。
③负责统计报表的编制及有关工程盘点。
（8）、项目材料员
①负责有关材料和机械的组织进场，并保证各种合格证的到位。
②负责项目材料的保管及发放，保证所需材料的及时到位。
（9）、项目试验员
①负责项目材料的进场检验及砂浆、混凝土的试配。
②负责试块的制作及送检，保证工程试验制度的落实。
（10）、项目资料员
①负责有关工程资料的收集、整理及发放工作。
②及时向工程技术人员传递有关资料信息，督促有关工程试验资料的落实到位。
③协助项目总工程师进行有关技术管理。
三、施工总体部署
1、作业区段的划分
因本标段延线作业较长，总长为2440m，工期较紧，现场交通不便，为了加快施工进度，我公司计划将该标段划分为逆向四个水平作业区进行施工（K0-020-K1+260，K1+260-K1+620，K1+620-K2+075.7，K2+075.7-K2+420）。根据我公司的类似工程经验可满足工期要求。
2、总体施工程序
（1）、大原则：先将路基土方施工完毕，以减少重复工作量，既可降低造价，又可缩短工期。
（2）、然后本着先地下管线，后地上建的原则组织施工，以控制好交叉施工作业。
3、具体施工流程
（l）、路基土方施工阶段的施工顺序为：
①路堤填筑：
路堤填筑采用水平层填筑，即按照横断面全宽分层水平层次逐层向上填筑，如原地面不平，应从最低处分层填起，每一层填至符合规定的要求后，填筑工程流程图如下：
路基清场
取土场：推土机清场推土

汽车
运土

施工放样检查
施工放样
备 土 场

填前压实
填前压实抽检
自卸汽车或装载机运土至填前压实后的路其内

检查压
实度
不合格

合格

推土机推平

犁、耙、翻松、打碎、晾晒

局部翻松晾晒或处理

随时检查含水量
不合格

合格

平地机整平
检查松铺厚度

15t-18t压路机静压一遍后，振动碾压达到要求的压实度
监理抽检压实度

不合格

检查压实度
压实厚度
监理工程师签证
报检

循环各工序

铺筑下一层（段）填土地

分项工程完工验收

土方开挖工程施工的流程图如下：
准备工作

技术标准学习
拖拉机保养
压路机调重
汽车检查

清除场地

修筑便道
挖盖山土石
砍树、挖根
开辟工作面

铲运机运土
装载机装土
挖掘机挖土
推土机推土

自卸车、拖拉机运土
自卸车运土

纵向利用填方
横向利用填方
多余填方（弃方）

转移工作面

挖方压实

边坡整理

（2）、排水管道施工顺序
材料准备→测量放线→机械挖沟槽→人工开挖上方→浇筑混凝土管基→安装管节→浇筑管座混凝土、管道接口→隐检→沟槽回填夯实→验收
（3）、路面基层施工阶段的顺序：
路面基层（水泥稳定土）的工艺流程图：

养生
接缝和调头处理

碾压
准
备下层

验收
施工放样
集中厂拌料

摊铺

整形

(4)给水管道施工工序：
材料准备→施工技术交底→测量放线→机械挖沟槽→人工沟槽整形→素土平基→钢管除锈→钢管内外刷漆→安装钢管→隐检→闭水试验→沟槽回填夯实→交工验收。
（5）综合管沟施工工序：
材料准备→技术交底→测量放线→机械挖沟槽→人工沟槽整形→砌筑侧墙、预埋角铁→浇筑垫层→抹面→现浇钢筋混凝土盖板→隐检→中间交工验收。

第六章 施工现场平面布置

一、现场总平面布置
按照方便施工，尽量减少临时用地的原则，我公司根据现场踏勘的情况对整个现场进行长远规划和合理布置。施工总平面布置详见：附图一《施工总平面布置图》，其具体实施方案详见现场文明施工方案。
1、生产区建设
本工程的生产区建设包括中心试验室、办公室、搅拌厂、钢筋加工厂、材料堆场、水泥仓库、机修和机械停放地等，根据该标段沿线长度，我公司计划将生产区布置在k0+480和k1+920的位置附近。
2、办公生活区
项目部和6个施工队的施工驻地采用租借附近村民临时用房，分别设置在k1+220周边和各施工队作业区域内。
3、临时道路
本工程主要以回填碾压为主，临时道路主要起沿线运土作用，一部分道路可采用该拟建道路周边村庄小路，主要道路选择就地碾压道路，在施工时以边碾压边向前推进施工。
为保证施工安全，在沿线各施工道路、原有道路与主线的交叉口设置安全标志牌。
二、临时用水、用电设计
1、施工用水根据现场的实际情况，如非生活水源，在使用前对水质进行化验确认各种物理、化学指标符合工程上要求后，才可使用，否则，应先进行相应的处理，使其合格后再使用。生活用水可采用现场打井，沉淀后取水，或从附近村庄引入生活用水，以满足生活用水和施工用水的要求。
2、施工用电设施严格按《施工现场临时用电安全技术规程》设置和使用，并按照省市有关部门规范要求进行调整。施工用电就近牵线，为保证工程顺利进行，我公司自行配备200KW柴油发动机贰台。施工用电根据现场的实际情况，从建设单位提供的变压器接出，连接时均采用三相五线制电缆线在本工程施工范围内沿施工道路全线贯通，架空线路采用6-8m的电杆每30-40m布设，并每隔1根电杆的位置设置固定配电箱，固定电源配电箱内配置漏电保护器和接地装置，现场用电采用轻型移动式配电箱从设置在电杆上的固定配电箱上接出，也采用三相五线制，并配置多个插座、闸刀，确保施工过程中一机一闸，满足施工过程中的用电需求。同时将电源接入办公生活区内，现场用电主要是满足夜间照明和生活照明。
三、临时设施用地计划
根据场地安排及各临时设施占地情况，本工程临时设施用地计划详见下表：
用途
面积（m2）
位置
需用时间
办公用房
380
见平面图
开工至完工
生活用房
450
见平面图
开工至完工
试验室
180
见平面图
开工至完工
机修间
780
见平面图
开工至完工
仓库、料场、拌合厂
2500
见平面图
开工至完工
施工机械停放场
2500
见平面图
开工至完工

第七章 保证工期的技术组织措施

一、施工段落划分
1、本工程的施工地形、环境复杂、工程量较大，技术要求高，我公司将精心组织，充分发挥我公司整体优势，投入具有良好施工经验的队伍进行本工程的施工。根据本工程的特点我公司将整个工程划分为软地基处理(围堰打坝、抽水、清淤)、道路土石方、道路给排水、道路基层、道路沥青砼面层5个部分进行施工。
2、贯彻“先土石方、路基，后管线、管涵、路面”的施工原则。施工中以道路工程为主，辅助设施为辅；以工期长的为主，工期短的为辅。
二、施工总进度计划
据建设单位要求，结合我公司具体情况，本标段总工期按340日历天控制，具体开工日期以业主开工令为准。
1、进度计划的安排以道路施工为主线，以排水工程为前导，确保本工程有序进展。
2、整个工程设以下三个阶段，并以此来控制工程的进度，从而实现业主方对工期的要求。
（1）、施工准备阶段：根据施工进度安排的需要，结合本工程的实际，我公司的设备、人员及材料等进场原则是分期分批进入现场，并依据情况变化随时调整。项目经理部主要人员3天内进驻施工现场，确保按业主开工令准时开工，安排工程的施工及场地清理工作，并创造条件为道路管网施工拓展工作面。
（2）、工程施工阶段：开工后328天内，完成天津路A标段工程的全部施工内容。
（3）、竣工验收阶段：5天内作好工程竣工资料的整理，进行工程的竣工验收。
3、具体分部分项工程计划安排详见：附图二《施工总进度网络计划》附图三《施工总进度横道图》。
三、工期保证措施
1、管理措施
（l）、项目经理部建立职责明确的岗位责任制，工期责任目标分解落实到各部门、各管理人员、各专业作业队、各班组，下级对上级单位负工期责任。
（2）、建立施工例会制度，施工队每日向项目部送交日报告，项目部通过周会和月度协调会检查周计划和月计划完成情况。
（3）、加强项目经理部与业主、监理、设计单位协调，及时解决施工中遇到的各种问题，保证施工顺利进行。
（4）、强化施工组织，充分利用时间、空间形成流水作业。在施工过程中充分发挥各种机械的流水施工，在每个分部分项工程项目各工序施工安排上，要充分利用时间、空间，当前一工序提供作业面后，后一工序马上展开，加快施工进度。
（5）、加强组织管理：为了强化本段工程施工，项目部成立专门的分项目指挥部，专门负责本段工程的施工组织。分项目部指挥由项目副经理担任，针对现场施工的情况及时调动施工力量、调整施工计划，做好工序施工安排，保证施工顺利进行。
2、技术措施
（1）、认真学习设计文件、技术规范，及时解决与设计有关的各种问题，不把问题带到工程施工中去，防止因此造成停工窝工损失。
（2）、与业主、监理、设计单位紧密配合，及时了解设计变更情况，提前掌握设计变更的内容，保证工程施工在及时、正确的方案指导下进行，避免延误工期。
（3）、根据各部位工序工程的特点，合理的安排人员和机械设备，提高施工机械的利用率。
（4）、上道工序为下道工序创造工作面和施工条件，做到紧张而有序的施工，努力缩短每个分项工程的施工周期，以确保总工期的实现。
3、人力资源保障措施
（1）、配备实践经验丰富，工作能力强，
