电子技术课程设计简明手册
电子技术课程设计简明手册
一、电子技术课程设计的目的
电子技术课程设计是在《电路原理》和《电子技术基础》（包括模拟电路和数字电路）课程学习的基础上进行的实践性课程。使学生灵活应用电路原理和电子技术的有关知识，进行电子电路的综合性设计。了解现代EDA技术在电子设计中的应用，通过从原理图的设计和仿真到具体电子系统的安装和调试，全面提高学生的实际动手能力、安装调试能力、科学试验能力等方面的综合素质。
二、课程设计与电子产品研制的差别
电子产品的设计流程为：

对于研制电子产品来说，选题和拟定性能指标十分重要，一般需要经过充分的调查研究才能确定，否则研制出来的产品可能没有实用价值和经济效益。
课程设计重在教学练习，设计题目是由教师指定、给定性能指标，学生不需进行市场调研。
对于研制电子产品来说，必须考虑经济效益。在研制电子产品时，在保证性能指标前提下，应设法降低成本，因此，凡是市场上或从生产厂家可以买到的元器件都可以选用。
但课程设计必须考虑元器件的通用性。由实验室备料不可能十分丰富，因此，课程设计对元器件的品种有一 定限制，一般只能在规定的范围内选用元器件。
另外，电子产品研制还要考虑外形设计、销 售等商业性问题，因为产品要转变成商品，其最终的目的是产生经济效益。
课程设计只是电子电路设计的一次演习，它重在基础训练，是电子产品研制的原理电路设计阶段，与研制电子产品的实际情况存在相当大的差距。
三、电路系统设计的基本原则和设计内容
1、电路系统设计的基本原则

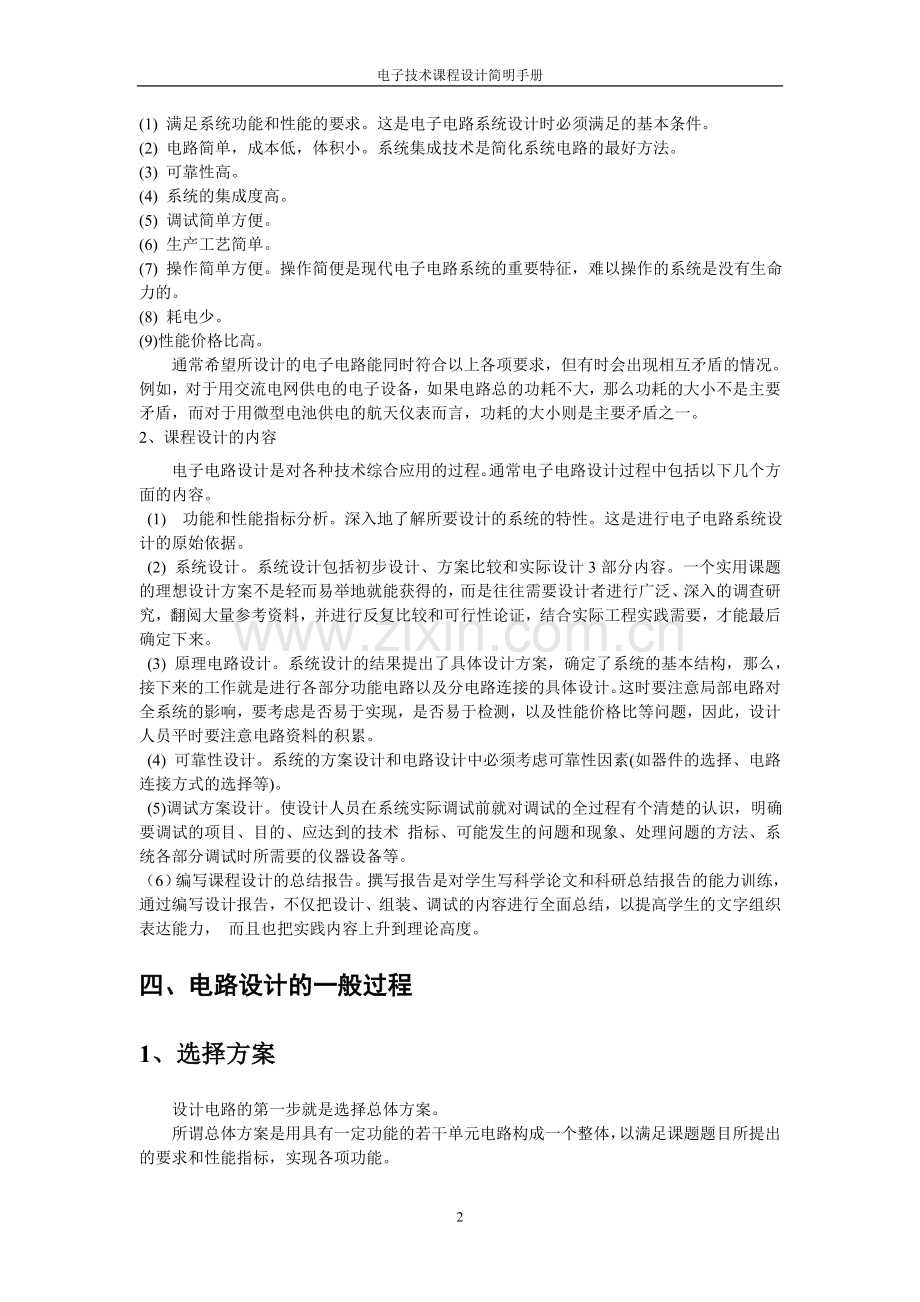

(1) 满足系统功能和性能的要求。这是电子电路系统设计时必须满足的基本条件。
(2) 电路简单，成本低，体积小。系统集成技术是简化系统电路的最好方法。
(3) 可靠性高。
(4) 系统的集成度高。
(5) 调试简单方便。
(6) 生产工艺简单。
(7) 操作简单方便。操作简便是现代电子电路系统的重要特征，难以操作的系统是没有生命力的。
(8) 耗电少。
(9)性能价格比高。
通常希望所设计的电子电路能同时符合以上各项要求，但有时会出现相互矛盾的情况。 例如，对于用交流电网供电的电子设备，如果电路总的功耗不大，那么功耗的大小不是主要矛盾，而对于用微型电池供电的航天仪表而言，功耗的大小则是主要矛盾之一。
2、课程设计的内容
电子电路设计是对各种技术综合应用的过程。通常电子电路设计过程中包括以下几个方面的内容。
(1) 功能和性能指标分析。深入地了解所要设计的系统的特性。这是进行电子电路系统设计的原始依据。
(2) 系统设计。系统设计包括初步设计、方案比较和实际设计3部分内容。一个实用课题的理想设计方案不是轻而易举地就能获得的，而是往往需要设计者进行广泛、深入的调查研究，翻阅大量参考资料，并进行反复比较和可行性论证，结合实际工程实践需要，才能最后确定下来。
(3) 原理电路设计。系统设计的结果提出了具体设计方案，确定了系统的基本结构，那么，接下来的工作就是进行各部分功能电路以及分电路连接的具体设计。这时要注意局部电路对全系统的影响，要考虑是否易于实现，是否易于检测，以及性能价格比等问题，因此，设计人员平时要注意电路资料的积累。
(4) 可靠性设计。系统的方案设计和电路设计中必须考虑可靠性因素(如器件的选择、电路连接方式的选择等)。
(5)调试方案设计。使设计人员在系统实际调试前就对调试的全过程有个清楚的认识，明确要调试的项目、目的、应达到的技术 指标、可能发生的问题和现象、处理问题的方法、系统各部分调试时所需要的仪器设备等。
（6）编写课程设计的总结报告。撰写报告是对学生写科学论文和科研总结报告的能力训练，通过编写设计报告，不仅把设计、组装、调试的内容进行全面总结，以提高学生的文字组织表达能力， 而且也把实践内容上升到理论高度。
四、电路设计的一般过程
1、选择方案
设计电路的第一步就是选择总体方案。
所谓总体方案是用具有一定功能的若干单元电路构成一个整体，以满足课题题目所提出的要求和性能指标，实现各项功能。
方案选择就是按照系统总的要求，把电路划分成若干个功能块，得出能表示单元功能的整机原理框图。按照系统性能指标要求，规划出各单元功能电路所要完成的任务，确定输出与输入的关系，确定单元电路的结构。
总体方案往往不止一个，应当针对糸统提出的任务、要求和条件，进行广泛调查研究，大量查阅参考文献和有关资料，广开思路，要敢于探索，努力创新，提出若干不同方案，仔细分析每个方案的可行性和优缺点，反复比较，争取方案的设计合理、可靠、经济、功能齐全、技术先进。
框图应能说明方案的基本原理，应能正确反映系统完成的任务和各组成部分的功能，清楚表示出系统的基本组成和相互关系。
方案选择必须注意下面两个问题：
(1)要有全局观点，抓住主要矛盾。
(2)在方案选择时要充分开动脑筋，不仅要考虑方案是否可行，还要考虑怎样保证性能可靠，考虑如何降低成本，降低功耗，减小体积等许多实际的问题。
2、设计单元电路
设计单元电路的一般方法和步骤如下：
(1) 根据设计要求和已选定的总体方案原理框图，确定对各单元电路的设计要求，拟定主要单元电路的性能指标、与前后级之间的关系、分析电路的构成形式。应注意各单元电路之间的相互配合，注意各部分输入信号、输出信号和控制信号的关系。
(2) 拟定好各单元电路的要求后，按信号流程顺序分别设计各单元电路。
(3) 选择单元电路的组成形式。一般情况下，应查阅有关资料，以丰富知识，开阔眼界，
从已掌握的知识和了解的各种电路中选择一个合适的电路。如确实找不到性能指标完全满足要求的电路时，也可选用与设计要求比较接近的电路，然后调整电路参数。
在单元电路的设计中特别要注意保证各功能块协调一致地工作。
3、参数计算
为保证单元电路达到功能指标要求，常需计算某些参数。例如放大器电路中各电阻值、放大倍数，振荡器中电阻、电容、振荡频率等参数。只有很好地理解电路的工作原理，正确利用计算公式，计算的参数才能满足设计要求。
一般来说，计算参数应注意以下几点：
(1) 各元器件的工作电压、电流、频率和功耗等应在允许的范围内，并留有适当的裕量.
(2) 对于环境温度、交流电网电压等工作条件，计算参数时应按最不利的情况考虑。
(3) 涉及元器件的极限参数必须留有足够的裕量，一般按1.5倍左右考虑。例如，如果实际电路中三极管UCE0的最大值为20V，那么挑选三极管时应按UCE0 30V考虑。
(4) 电阻值尽可能选在1MΩ范围内，最大一般不应超过10MΩ ，其数值应在常用电阻标称值系列之内，并根据具体情况正确选择电阻的品种。
(5) 非电解电容尽可能在100pF~0.1μf范围内选择，其数值应在常用电容器标称值系列之内，并根据具体情况正确选择电容的品种。
(6) 在保证电路性能的前提下，尽可能设法降低成本，减少器件品种，减少元器件的功耗和减小体积，为安装调试创造有利条件。
(7) 有些参数很难用公式计算确定，需要设计者具备一定的实际经验。如确实无法确定，个别参数可待仿真时再确定。
4、仿真和实验
随着计算机的普及和EDA技术的发展，电子电路设计中的实验演变为仿真和实验相结合。
仿真具有下列优越之处：
(1)对电路中只能依据经验来确定的元器件参数，用电路仿真的方法很容易确定，而且电路的参数容易调整。
(2)由于设计的电路中可能存在错误，或者在搭接电路时出错，可能损坏元器件，或者在调试中损坏仪器，从而造成经济损失。而电路仿真中也会损坏元器件或仪器，但不会造成经济损失。
(3)电路仿真不受工作场地、仪器设备、元器件品种、数量的限制。
尽管电路仿真有诸多优点，但其仍然不能完全代替实验。对于电路中关键部分或采用新技术、新电路、新器件的部分，一定要进行实验。
仿真和实验要完成以下任务：
①检查各元器件的性能、参数、质量能否满足设计要求。
②检查各单元电路的功能和指标是否达到设计要求。
③检查各个接口电路是否起到应有的作用。
④把各单元电路组合起来，检查总体电路的功能、性能是否最佳。
5、撰写设计总结报告
总结报告的首页包括课题名称、学生姓名、班级和指导教师等。
设计总结报告内容包括：
(1) 课题名称；
(2) 内容摘要；
(3) 设计指标(要求)；
(4) 系统框图；
(5) 各单元电路设计、参数计算和元器件选择；
(6) 画出完整的电路图，并说明电路的工作原理；
(7) 元器件清单；
(8) 实际PCB图或布线图；
(9) 电路的特点和方案的优缺点，提出改进意见和展望；
(10) 心得体会；
(11) 列出参考文献。
课程设计报告的设计观点、理论分析、方案结论、计算等必须正确，尽量做到纲目分明、 逻辑清楚、内容充实、轻重得当、文字通顺、图样清晰规范。

17

五、报告排版要求
1、页面设置
所有文档统一使用Word2003排版，页面应当设置如下：纸型为A4，页边距规格为：上下各2.54cm，左右各3.17cm，装订线0cm，页眉1.5cm，页脚1.75cm。
文档正文内容的排版格式如下（除特别说明外），中文用宋体，英文字体用Times New Roman，五号。公式必须用公式编辑器进行录入。
2、标题要求
标题最多使用3级分别为：章、节和小节。如果在小节中还需要分层次可使用条、目。
1．章
章为一级标题，位于正文中间；字体使用：华文新魏（中）、Times New Roman（西）、加粗、四号；段前6磅、段后6磅；章标号统一使用“第X章　　标题”，标号与标题文字间制表位1.9厘米；标号选择样式标题１。注意：章的标题在页的首行。
2、节
节为二级标题，与正文左对齐；字体使用：黑体（中）、Times New Roman（西）、加粗、小四；段前6磅、段后6磅；节标号统一使用“X.X　标题”，标号与标题文字间制表位1.27厘米；标号选择样式标题２。
3．小节
小节为三级标题，与正文左对齐；字体使用：黑体、加粗、五号；段前6磅、段后6磅；小节标号统一使用“X.X.X　标题”，标号与标题文字间制表位1.27厘米；标号选择样式标题３。
4．条
条可作为四级标题，但其不与前三级标题统一编排。条标题样式：正文、黑体（中）、Times New Roman（西）、加粗、五号、首行缩进: 0.74 厘米；段前6磅、段后0磅；条标号统一使用“　　X．标题”，标号与标题文字间使用全角小点“．”；标号在正文手工输入。
5．目
文中的目操作步骤尽量统一用（1），（2）...或①,②…及再下的层次编号；文中并列内容可用“●”，“◆”，“■”等项目编号列出，要尽可能做到全书统一；如有再下一层次的并列内容，可用另一种项目符号；注意要易于区分层次的高低。
条标题样式：正文、宋体（中）、Times New Roman（西）、不加粗、五号、首行缩进: 0.74 厘米；段前０磅、段后0磅；目的标号灵活掌握如：“　　(1) 标题”，标号与标题文字之间空一格；标号在正文手工输入。
3、图、表及程序清单题注
１．图
● 每个框图必须用Microsoft Visio软件画，不允许用word或者画图软件画。
● 每一个图都要有图题。图中有（a）和（b）子图时，子图也要有子图题。
● 每一章的图统一排号，如第3章的图用：图3.1，图3.2。
● 排号使用“题注”方式，在文中引用到表使用“交叉引用”方式。
● 图号和图题位于图的正下方。图题由词组或短语组成，要简短明确，题末不带标点。前后图的图题不应雷同。
● 插图中的文字和线宽要求（屏幕图除外）：
■ 文字为小5号, 汉字用黑体，英文及数字用Arial。如果空间不够，个别文字可用更小字体。
■ 图中粗线粗细b的范围为：b=0.25-0.7 mm；细线粗细为b/2，不得小于0.1mm。
■ 图中一般情况下，主线用粗线，辅线用较细的线。
● 图中的曲线要光滑，斜线不能有锯齿。文字的分辨率要高。
● 书中所有图要随文排，图文呼应。即要先有文字叙述（先提到图）, 后见相应的图。
● 从PDF文件中取图，建议使用Adobe Illustrator，将取出的图存为.wmf文件以保证高分辨率；从电脑屏幕取图建议使用HyperSnap-DX Pro软件。由于Microsoft Visio编辑的图片都为矢量图，并可以在没原图的情况下直接修改，所以流程图统一使用该软件编辑及其它图片也尽可能使用该软件编辑。
● 图要力求清晰，对于非矢量图尽可能不要在文档中拖大或缩小。
● 对于器件文档，图中的英文应尽量翻译成中文。
● 不要用WINDOW下或word的画板画图。此两个软件画的图文字分辨率差，斜线和 弧线有锯齿。
● 在整个文档内，图的大小和比例要协调，紧凑。
● 插图示例：如图 0.1所示。

图 0.1 SPI与74HC595连接图
２．表
● 每一个表都要有表题。
● 每一章的表统一排号，如第3章的表用：表3.1，表3.2。
● 排号使用“题注”方式，在文中引用到表使用“交叉引用”方式。
● 表号和表题位于表的正上方。表题由词组或短语组成，要简短明确，题末不带标点。前后表的表题不应雷同。表题字体采用小5号黑体，西文采用小5号Arial。
● 表内文字采用小5号，如排不下则使用6号字。
● 表格的绘制应遵循简洁、整齐的原则，避免使用复杂的格式。表格边框不应超出文档页面边界。
● 要先见文，后见表，即先在文中提到表，再在其后见表。
● 表格示例：如表 0.1所示。
表 0.1 表格示例EXEMPLE
表题A
表题B
表题C
表题D
表题E
表中内容
表中内容
表中内容
表中内容
表中内容
● 当表格跨页时，需插分表格，并在插分的表格添加表题，在表格的右上方写上“续上表X.X”字体使用：五号、黑体、加粗。
4．程序清单
● 每一个程序清单都要有标题。
● 每一章的表统一排号，如第3章的表用：程序清单3.1，程序清单3.2。
● 排号使用“题注”方式，在文中引用到表使用“交叉引用”方式。
● 标号和标题位于程序清单的正上方。程序清单标题由词组或短语组成，要简短明确，题末不带标点。前后程序清单的标题不应雷同。标题字体中文采用小5号黑体，西文采用小5号Time New Roman。
● 程序清单内文字采用小5号宋体，西文采用小5号Time New Roman。
● 程序清单应遵循简洁、整齐的原则，底纹使用10%灰底。
程序清单示例：如程序清单 0.1所示。
程序清单 0.1 程序清单示例wait_ms函数
void wait_ms( unsigned long timeout )
{
unsigned long timelimit;
timelimit = g_sof_counter + timeout;
while ( g_sof_counter < timelimit );
}

5、目录要求
目录为可选的，可根据文档需要添加目录。如需添加目录统一以如下格式编辑：
● 一级目录左对齐不需缩进，字体使用：黑体（中）、Times New Roman（西）、小四；页码右对齐，目标题与页码间使用“…”连接；
● 二级目录左对齐缩进两个中文字符，字体使用：宋体（中）、Times New Roman（西）、五号；页码右对齐，目标题与页码间使用“…”连接；
● 三级目录左对齐缩进四个中文字符，字体使用：宋体（中）、Times New Roman（西）、五号；页码右对齐，目标题与页码间使用“…”连接。
6、附录要求
附录的格式要求与标题要求一相同，不同的只是标题的标号：目录一级标题使用“附录 A”；二级标题使用“A.X”；三级标题使用“A.X.X”。
7、参考文献
参考文献中的文字用小五宋，顶格排，序码用[1]，回行齐肩（即与文字齐），行距为1.5行，即行与行之间为4.5磅；格式为：
[1] 著者.书名.版本.其他责任者.出版地：出版者，出版年.文献数量
六、参考题目
一、智力竞赛抢答器
1、任务要求：
（1）四组参赛者在进行抢答时（用4组彩灯代表），当抢先者按下面前的按钮时，抢答器能准确地判断出抢先者，并以声、光为标志。要求声响、光亮时间为9秒后自动熄灭。
（2）抢答器应具有互锁功能，某组抢答后能自动封锁其他各组进行抢答
（3）抢答器应具有限时（抢答时、回答问题时）功能。限时档次分别为30秒、60秒、90秒；时间到时应发出声响。同时，时间数据要用数码管显示出来。
（4）抢答者犯规或违章时，应自动发出警告信号，以提示灯光闪为标志。
（5）系统应具有一个总复位开关。
2、实验原理：
本课程设计的核心为抢答模块，其由四个触发器组成。抢答模块的主要功能是互锁，不论是抢答还是犯规，一旦一个选手先按下开关，其触发器首先触发，并且这个触发器的输出将其它三个触发器CP脉冲输入屏蔽掉，从而达到互锁的目的。
二、盲人报时钟
1、任务要求：
（1）具有时、分、秒计时功能（小时1~12），要求用数码管显示。
（2）具有手动校时、校分功能。
（3）设有报时、报分开关。当按报时开关时，能以声响数目告诉盲人。当按报分开关时，同样能以声响数目告诉盲人，但每响一下代表十分钟（报时与报分的声响的频率应不同）。
2、设计原理：
本设计是一个显示时间的系统，所以三个计数器分别为60、60、12进制。用拨码开关不同的组合分别控制调时、调分、正常计时三种不同的状态。在调时、调分的过程中计数器间的CP脉冲被屏蔽掉，由单步脉冲代替CP输入；相反正常计时的时候，单步脉冲被屏蔽掉。报时电路中，用减法计数器就可以实现报时的功能。
三、电子锁及门铃电路设计
1、任务要求
（1）设计一个电子锁，其密码为8位二进制代码，开锁指令为串行输入码。
（2）开锁输入码与密码一致时，锁被打开。
（3）当开锁输入码与密码不一致时，则报警。报警时间持续15秒，停3秒后再重复出现。
（4）报警器可以兼作门铃使用，门铃时间为10秒。
（5）设置一个系统复位开关，所有的时间数据用数码管显示出来。
2、设计原理：
用8个数码开关设设置密码，密码输入为串行输入，每次用拨码开关输入1位密码，按单步脉冲把这个密码输入。输入8次以后于原始密码相比较。密码的串行输入可以由移位寄存器（ 74194 ）的左移或右移功能来实现。另外单步脉冲还需要进行消抖，消抖电路上课已经提及这里不再详述。
四、交通信号灯的自动控制
1、任务要求
（1）通常情况下，大道绿灯亮，小道红灯亮。
（2）若小道来车，大道经6秒由绿灯变为黄灯；再经过4秒，大道由黄灯变为红灯，同时，小道由红灯变为绿灯。
（3）小道变绿灯后，若大道来车不到3辆，则经过25秒钟后自动由红灯变为黄灯，再经过4秒变为红灯，同时，大道由红灯变为绿灯。
（4）如果小道在绿灯亮时，小道绿灯亮的时间还 没有到25秒，只要大道检测到已经超过3辆车在等候，那么小道应立即由绿灯变为黄灯，再经过4秒变为红灯，同时，大道由红灯变为绿灯。
2、设计原理：
此交通灯系统包含四个状态：大道绿灯小道红灯、大道黄灯小道红灯、大道红灯小道绿灯、大道红灯小道黄灯，最后又回到大道绿灯小道红灯。这几个状态之间的时间间隔分别为6、4、25、4秒。可以用4选一数据选择器来控制计数器的进制，使计数器在相应的状态完成相应的功能。彩灯显示模块要采用动态扫描方式，实现大路小路分时显示。
五、数字显示电子钟
1、任务要求
(1)、时钟的“时”要求用两位显示;上、下午用发光管作为标志；
(2)、时钟的“分”、“秒”要求各用两位显示；
(3)、整个系统要有校时部分（可以手动，也可以自动），校时时不能产生进位；
(4)、系统要有闹钟部分，声音要响5秒（可以是一声一声的响，也可以连续响）。
2、设计原理
1、由石英晶体多谐振荡器和分频器产生1HZ标准秒脉冲。
2、“秒电路”、“分电路”均为00—59的六十进制计数、译码、显示电路；
3、“时电路”为00—23的二十四进制计数、译码、显示电路；
六、 出租车计费器：
1、任务要求
（1）自动计费器具有行车里程计费、等候时间计费和起步费三部分，三项计费统一用4位数码管显示，最大金额为99.99元。
（2）行车里程单价设为1.80元/km，等候时间计费设为1.5元/10分钟，起步费设为8.00元。要求行车时，计费值每公里刷新一次；等候时每10分钟刷新一次；行车不到1km或等候不足10分钟则忽略计费。
(3)在启动和停车时给出声音提示。
2、设计原理：
分别将行车里程、等候时间都按相同的比价转换成脉冲信号，然后对这些脉冲进行计数，而起价可以通过预置送入计数器作为初值,行车里程计数电路每行车1km输出一个脉冲信号，启动行车单价计数器输出与单价对应的脉冲数，例如单价是1.80元/km，则设计一个一百八十进制计数器，每公里输出180个脉冲到总费计数器，即每个脉冲为0.01元。等候时间计数器将来自时钟电路的秒脉冲作六百进制计数，得到10分钟信号，用10分钟信号控制一个一百五十进制计数器（等候10分钟单价计数器）向总费计数器输入150个脉冲。这样，总费计数器根据起步价所置的初值，加上里程脉冲、等候时间脉冲即可得到总的用车费用。
七、自动售货机
1、任务要求
（1）设计一个自动售货机，此机能出售1元、2元、5元、10元的四种商品。出售哪种商品可有顾客按动相应的一个按键即可，并同时用数码管显示出此商品的价格。
（2）顾客投入硬币的钱数也是有1元、2元、5元、10元四种，但每次只能投入其中的一种硬币，此操作通过按动相应的一个按键来模拟，并同时用数码管将投币额显示出来。
（3）顾客投币后，按一次确认键，如果投币额不足时则报警，报警时间3秒。如果投币额足够时自动送出货物（送出的货物用相应不同的指示灯显示来模拟），同时多余的钱应找回，找回的钱数用数码管显示出来。
（4）顾客一旦按动确认键3秒后，自动售货机即可自动恢复到初始状态，此时才允许顾客进行下一次购货操作。
（5）售货机还应具有供商家使用的累加卖货额的功能，累加的钱数要用数码管显示，显示2位即可。此累加器只有商家可以控制清零。
（6）此售货机要设有一个由商家控制的整体复位控制。
2、实验原理：
首先应搭建识别模块，将代表每种硬币的拨码开关信号转变为BCD码进行累加。当累加完成后，将累加结果与代表商品的BCD码（也许要搭建识别模块）相比较。如果大于售出商品并对两个BCD码求差，求差的结果作为找钱信号；如果等于直接售出商品；小于则报警。至于统计卖钱额，则是对售出的商品进行累加。
八、自适应频率测量仪
1、任务要求：
（1）频率测量范围： 1Hz - 10MHz
（2）测量四个量程： 1Hz - 10kHz
10kHz - 100kHz
100kHz - 1MHzs
1MHz - 10MHz
（3）自动转换量程；
（4）测量数据显示四位，用小数点代表k 的单位；
（5）测量误差：≤0.05%FSR（满量程）。
2、设计原理：
频率计的测量频率就是在一段时间内测得的脉冲的个数。例如：在1秒钟内测得的脉冲个数为33，则所测频率为33Hz；在0.1秒钟内测得的脉冲个数为330Hz。
如果在1秒钟内测得的脉冲的个数超过9999个，产生溢出信号，计时模块自动换档在0.1秒内测脉冲个数，同时小数点移动位置。依此类推直到在一段时间内不再产生溢出信号。
九、自动电梯控制器
1、任务要求：
（1）设计一个四层楼的电梯自动控制系统，电梯内设有对外报警开关，可以在紧急情况下报警，而报警装置设在电梯外。
（2）每层楼梯门边设有上楼和下楼的请求开关，电梯内设有供来客可选择所去楼层的开关。
（3）应设有表示电梯目前所处运动状态（上升或下降）以及电梯正位于哪一层楼的指示装置。
（4）能记忆电梯外的所有请求信号，并按照电梯的运行规则对信号分批响应，每个请求信号一直保持到执行后才撤除。
（5）电梯运行规则如下
（a）电梯上升时，仅响应电梯所在位置以上的上楼请求信号，依楼层次序逐个执行，直到最后一个请求执行完毕。然后升到有下楼请求的最高楼层，开始下楼请求信号。
（b）电梯下降时，仅响应电梯所在位置以下的下楼请求信号，依楼层次序逐个执行，直到最后一个请求执行完毕。然后降到有上楼请求的最高楼层，开始上楼请求信号。
（c）一旦电梯执行完全部请求信号后，应停留在原来层等待，有新的请求信号时再运行。
2、设计原理：
（1）1-4层上楼和下楼请求，由各按钮开关输入用触发器来记忆各请求信号。在运行中，电梯停靠在有请求信号那一层。
（2）电梯上，下运行电路可由两组4位双向移位寄存器组成，受升降状态判断电路的输出信号来控制。此信号控制移位寄存器的S1，S2输入端，是电路处于左移和右移状态，以表示电梯处于上升和下降阶段。两组移位寄存器同步工作，输出两路信息：一路输出作电梯目前所在位置指示，另一路输出电路运行状态信息，供给电梯判停电路。
（3）判停电路根据升降状态判断电路输出信号，以及上楼和下楼请求信号，选取当前运行方向中有效信号（给电梯所在位置前方向的请求信号）。当电梯运行到有效请求信号位置时，电梯彩停靠，并输出停靠信号，同时驱动电梯开门指示电路工作。
（4）电梯处在上升或下降时，仅响应请求信号，依楼层次序逐个执行。此控制电路应采用优先编码器去实现。
（5）电梯开门指示电路在收到电梯停靠信号后，电梯门开，开门指示灯亮，时钟信号中止，同时输出清除信号清除本层的该次请求信号。开门时间持续5秒后，在没有要求延长的情况下，电梯门自动关闭，开门指示灯灭。时钟信号恢复出现，电梯继续运行。若在开门时间内要求提前关门运行，可人工按动开关按钮，电梯立即关门并继续运行。若开门5秒将到，还希望继续延长时间，可人工按动延长按钮，开门状态将从按动按钮时起，再延长5秒，此功能可多次使用，直到认为允许关门为止。
（6）升降状态判断电路在电梯运行过程中，不断判断电梯前进方向是否存在包括上楼吓下楼在内的请求信号，在电梯停靠某层时，它的前进方向上不再有请求信号，若此时在原运行的反方向有请求信号，则电梯输出反方向运行信号，控制电梯反向运行，若此时，电梯升、降两个方向均无请求信号时，电梯将停在原层，停止运行。

附录 排版技巧
1、插入题注
图、表及程序清单的标题都使用题注方式添加并自动编号。插入题注方法：
将光标指向需要插入题注的地方；点击【插入】—【题注】将弹出如图 0.1所示对话框；选择需要插入的题注类型：表、图或程序清单；最后在题注后输入标题文字。

图 0.1 插入题注
如果题注标签中没有所需要的标签，可以通过点击【插入】—【题注】—【新建标签】创建，如图 0.2所示；在新建标签窗口中输入需要的标签，再点击【确定】；创建标签后还需要设置编号点击【插入】—【题注】—【编号】将弹出“题注标号”窗口，选择【包含章节号】，【章节起始样式】先择“标题 1”，【使用分隔号】选择“. （句号）”，最后点击【确定】。

图 0.2 新建标签

图 0.3 题注编号
2、引用题注和章节
在正文中常常需要使用到“如图X.X所示”、“详见第X章”、“参见X.X节”等，如果直接输入以上内容，当需修改其中一个编号可能所在的涉及的编号都需要修改，这样大大增加了文档编辑的工作量，而且还有可能会出错。针对以上的不便，使用“交叉引用”即可解决。
使用交叉引用：将光标指向需要插入引用的地方，点击【插入】—【交叉引用】即弹出如图 0.4所示；选择需要插入的“引用类型”，选择“引用内容”，最后选择一个需要插入的题注。

图 0.4 插入交叉引用
3、程序清单样式
先用鼠标选择清程清单相关段落，然后在样式窗口中选择“程序”即可，如图 0.5所示。

图 0.5 程序清单样式
4、从PROTEL取图
使用PROTEL99SE画的原理图为矢量图，通过以下方法可以很方便地将选择的部份粘帖到文档。
在默认状态下，PROTEL99SE复制原理图时会将不需要的工程图板一同复制，所以需要作以下设置：
打开PROTEL99SE工程文件点击【Tools】—【Preferences…】将会弹出“Preferences”窗口，在该窗口中选择“Graphical Editing”页，将页中的“Add Template to Clip”的选项去丢，如图 0.6所示。

图 0.6 设置复制选项
设置完成后，就可以直接复制需要的部分，就不会连带工程图纸。
注意事项：
使和以主方法从PROTEL99SE上取图时有时可能会出现丢失一些标号或线条，可以通过下面方法解决：
在出现丢失标号或线条的外面放入一个空的网络标号（网络标号的内容为空），选择复制的区域时包括之前添加的网络标号，即可解决上述问题。
5、从电脑屏幕取图
要在屏幕中获取软件界面等图，可以通过“Print”（在键盘中）键和画笔实现。
在屏幕所看到的图形，点击“Print”按键，再运行Window自带的画笔程序，将图粘贴到画板，然后剪切需要的部分图形，直接粘贴到文档。

附录：选题参考

三相异步电机的控制等
