轻钢结构资料.doc

轻钢结构工程验收资料初审稿2014.9.17

建筑工程施工质量验收资料

（GJ：钢结构工程部分）

档 号
档案馆代号
案卷题名

编制单位
编制日期
密 级 保管期限
共 卷 第 卷

江苏省建设工程质量监督站编印

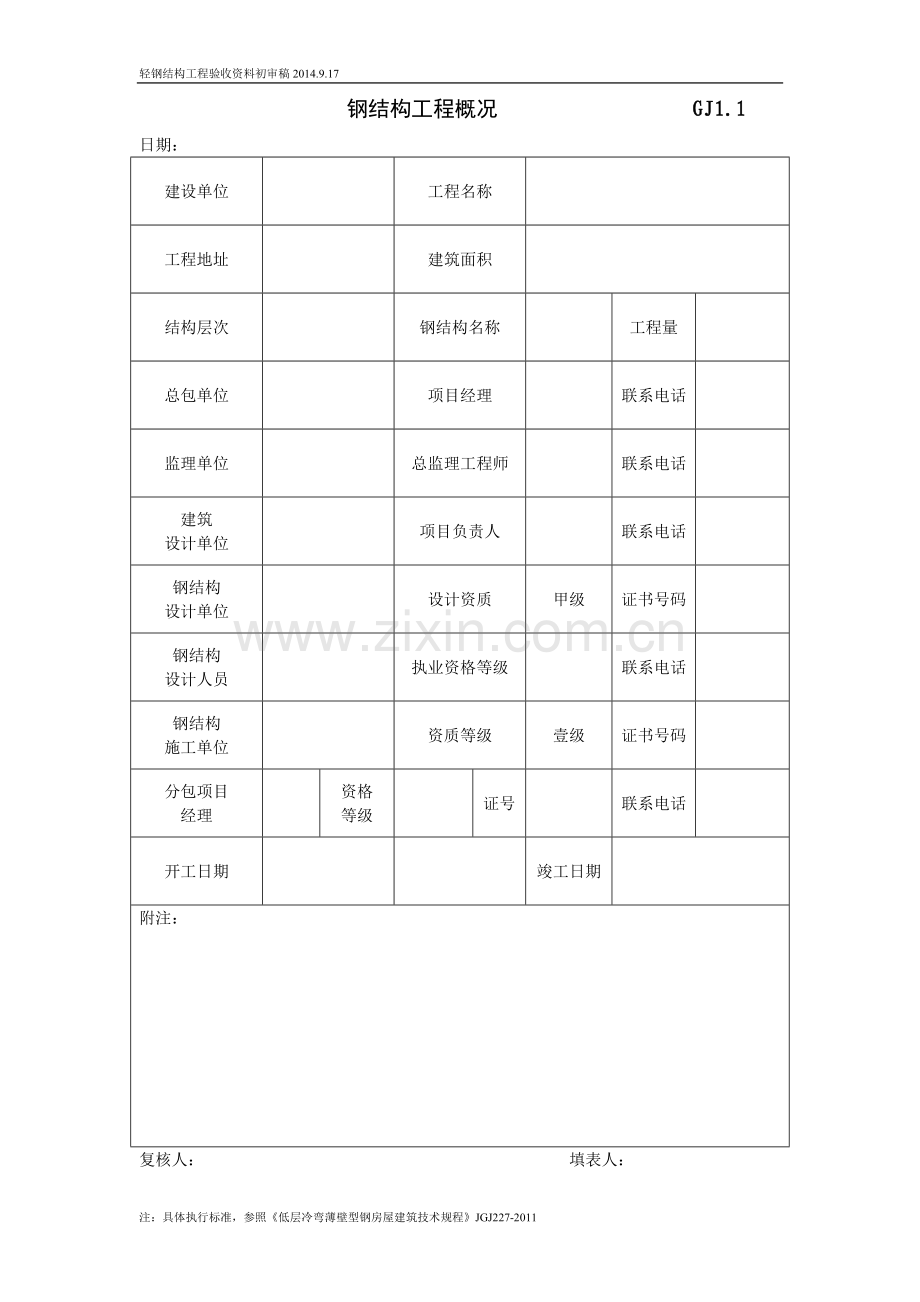

钢结构工程概况 GJ1.1
日期：
建设单位

工程名称

工程地址

建筑面积

结构层次

钢结构名称

工程量

总包单位

项目经理

联系电话

监理单位

总监理工程师

联系电话

建筑
设计单位

项目负责人

联系电话

钢结构
设计单位

设计资质
甲级
证书号码

钢结构
设计人员

执业资格等级

联系电话

钢结构
施工单位

资质等级
壹级
证书号码

分包项目
经理

资格
等级

证号

联系电话

开工日期

竣工日期

附注：

复核人： 填表人：
图纸会审、设计变更、洽商记录汇总 GJ1.2
工程名称
日期
年 月 日
序号
内 容
变更洽商日期
备 注

注：设计变更洽商记录附后。
图纸会审、设计变更、洽商记录 GJ1.2.1
工程名称

日期

内容：

施工单位

项目经理：

专职质检员：

技术负责人：

建设监理单位

总监理工程师：

设计单位

项目负责人：

注：内容填不下者可另加附件，临时变更记录附后。
施工组织设计、施工方案审批表 GJ1.3
工程名称

日期

现报上下表中的技术管理文件，请予以审批
类别
编制人
册数
页数
施工组织设计

施工方案

内容附后

申报简述：

申报部门（分包单位） 申报人：
审核意见：

□ 有 □ 无 附页

总承包单位名称： 审核人： 审核日期： 年 月 日
审批意见：

审批结论： 同意 修改后报 重新编制

审批部门（单位）： 审批人： 日期： 年 月 日
注：附施工组织设计、施工方案。

技术交底记录 GJ1.4
工程名称

施工单位

交底提要：

交底内容：

技术负责人

交底人

接受交底人

注：本记录一式两份，一份交接受交底人，一份存档。
施工记录 GJ1.5

分项工程名称

检查项目

总包单位

分包单位名称

施工图号

检查部位
标准规定
施工单位自查(实测)记录
监理(建设)单位验收记录

施工单位
自查结论：

质检员：

施工单位技术负责人： 年 月 日

监理（建设）
单位验收结论：

监理工程师（建设单位项目负责人）： 年 月 日

施 工 日 志 GJ1.5.1
日期： 年 月 日 星期

天气状况
风 力
最高/最底温度
备注
白天

夜间

生产情况记录：（部位项目、机械作业、班组工作、生产存在问题等）

技术质量安全工作记录：（技术质量安全活动，技术质量安全问题、检查评定验收等）
材料、构配件进场记录

工程负责人

记录人

钢结构工程质量控制资料核查表 GJ1.6

工程名称

施工单位

序号
资料名称
份数
核查意见
核查人
1
图纸会审、设计变更、洽商记录

2
原材料出厂合格证及进场检验报告

3
施工现场实验报告及见证取样报告

4
强制性条文要求的检查项目检查记录

5
隐蔽工程验收记录

6
高强度螺栓施工记录、其它施工记录（或日志）等

7
分项工程检验批质量验收记录、分项工程质量验收记录

8
不合格项的处理记录及验收记录

9
重大质量、技术问题的实施方案

10
新材料，新工艺施工记录

结论：

施工单位项目经理
施工负责人： 年 月 日
验收意见：

总监理工程师：
（建设单位项目负责人） 年 月 日

有关安全及功能检验和见证检测项目检查记录 GJ1.7

工程名称

施工单位

序号
资料名称
份数
核查意见
核查人
1
见证取样送样实验报告
（1）钢材及焊接材料复验
（2）高强度螺栓预拉力、扭矩系数复验
（3）摩擦面抗滑移系数复验
（4）网架节点承载力实验

2
焊缝质量检测报告
（1）内部缺陷
（2）外观缺陷
（3）焊缝尺寸
/
/

3
高强度螺栓施工质量检查记录
（1）终拧扭矩
（2）梅花头检查
（3）网架螺栓球节点
/
/

4
柱脚及网架支座检查记录
（1）锚栓紧固
（2）垫板、垫块
（3）二次灌浆

5
主要构件变形检查记录
（1）钢屋（托）架、桁架、钢梁、吊车梁等垂直度和侧向弯曲
（2）钢柱垂直度
（3）网架结构挠度

6
主体结构尺寸检查记录
（1）整体垂直度
（2）整体平面弯曲

结论：

符合要求

施工单位项目经理： 年 月 日
验收意见：

总监理工程师：
（建设单位项目负责人） 年 月 日
钢结构工程观感质量检查记录 GJ1.8

工程名称

施工单位

序号
项目
抽查情况
质量评定
好
一般
差
1
普通涂层表面

2
防火涂层表面

3
压型金属板表面

4
钢平台、钢梯、钢栏杆

观感质量综合评价

检查结论：

符合要求

施工单位项目经理：

年 月 日

总监理工程师：
（建设单位项目责任人）
年 月 日

质量合格证明文件、检测报告、复试报告汇总表 GJ统表1
（通用表格）
工程名称： 产品名称：
序号
产品名称规格
进场数量
生产厂家
合格证、检测、复测报告编号
主要使用部位及说明

项目经理： 质检员： 监理工程师：

钢构件进场验收记录汇总表 GJ2.2.1
工程名称：
序号
产品名称规格
进场数量
生产厂家
验收日期
钢结构安装单位检查结果
监理（建设）单位验收结论

项目经理： 质检员： 监理工程师：

钢构件进场验收记录 GJ2.2.2
工程名称：
生产单位

构件名称

进场日期
年 月 日
构件数量

使用部位

验收内容（含质量资料情况）：

质检员：

项目技术负责人：

监理工程师：

钢构件合格证汇总表 GJ2.2.3
工程名称：
序号
产品名称规格
进场数量
生产厂家
合格证编号
主要使用部位及说明

项目经理： 质检员： 监理工程师：
注：各类构件合格证附后。

钢结构合格证和进场验收记录 GJ2.2
工程名称：

产品名称：

序号
产品名称规格
进场数量
生产厂家
合格证，检测，复测 报告编号
主要使用部位
及说明

项目经理：

质检员：

监理工程师：

检查记录 GJ2.3.1（通用表）
（强制性条文检查通用表）
工程名称

分项工程名称

检查项目

总包单位

分包单位名称

施工图号

检查部位
标准规定
施工单位自查(实测)记录
监理(建设)单位验收记录

施工单位
自查结论：

符合要求

质检员：

施工单位技术负责人： 年 月 日

监理（建设）
单位验收结论：

监理工程师（建设单位项目负责人）： 年 月 日

其他检验项目的检测报告及隐蔽工程项目
检查验收记录汇总表 GJ2.4
子分部工程名称

施工单位

监理（建设）单位

序号
检测报告隐蔽项目名称
份数
施工单位自查结果
监理（建设）单位验收结果

项目经理： 质检员： 监理工程师：
注：各批构件进场验收记录附后。
隐蔽工程检查验收记录
（通用表格）
工程名称

分项工程名称

检查项目

总包单位

分包单位

施工图号

检查部位
标准规定
施工单位自查(实测)记录
监理(建设)单位验收记录

施工单位
自查结论：

符合要求

质检员：
施工单位技术负责人： 年 月 日

监理（建设）
单位验收结论：

监理工程师（建设单位项目负责人）： 年 月 日

钢结构子分部工程质量验收记录 GJ3.0

工程名称

结构类型

层数

施工单位

技术部门负责人

质量部门负责人

分包单位

分包单位负责人

分包技术负责人

序号
分项工程名称
检验批数
施工单位评定结果
验收意见
1

2

3

4

5

6

质量控制资料

安全和功能检验（检测）报告

观感质量验收

参加验收单位
分包单位
施工单位
设计单位
监理（建设）单位

项目经理：
年 月 日

项目经理：
年 月 日

项目负责人：
年 月 日

总监理工程师：
（建设单位项目专业负责人）
年 月 日

___________分项工程质量验收记录 TJ统表2
工程名称

结构类型

检验批数

施工单位

项目经理

项目技术负责人

分包单位

分包单位负责人

分包项目经理

序号
检验批部位、区段
施工单位评定结果
监理（建设）单位验收结论
1111

2

3

4

5

6

7

8

9

10

11

12

13

14

检查

结论

项目专业技术负责人： 年 月 日

监理工程师：
（建设单位项目专业技术负责人）
年 月 日

轻钢结构（普通紧固件连接）分项工程检验批质量验收记录GJ3.1
工程名称

检验批部位

施工执行标准名称及编号
GB50205-2001
施工单位
宝钢建总
项目经理

专业工长

分包单位

分包项目经理

施工班组长

序号
GB50205-2001的规定
施工单位检查
评定记录
监理（建设）
单位验收记录
主
控
项
目
1
钢结构连接用普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓（机械性和化学试剂）、地脚锚栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。
符合要求

2
普通螺栓作为永久性连接螺栓时，当设计有要求或对其质量有疑义时，应进行螺栓实物最小拉力载荷复验，试验方法见《钢结构工程施工质量验收规范》GB50205-2001附录B，其结果应符合现行国家标准《紧固件机械性能螺栓、螺钉和螺柱》GB3098的规定。
/
3
连接薄钢采用的自攻钉、拉铆钉、射钉等与连接钢板相匹配，其间距、边距等应符合设计要求。
符合要求
一
般
项
目
1
永久性普通螺栓紧固应牢固、可靠，外露丝扣不应少于2扣。
/

2
自攻螺钉、钢拉铆钉、射钉等与连接钢板应紧固密贴，外观排列整齐。
符合要求
施工单位检查评定结果

符合要求

项目专业质量检查员：

年 月 日
监理（建设）
单位验收结论

监理工程师（建设单位项目专业技术负责人）：
年 月 日

钢构件（原材料加工）分项工程检验批质量验收记录 GJ3.2
工程名称

检验批部位

施工执行标准
名称及标号

施工单位

项目经理

专业工长

分包单位

分包项目经理

施工班组长

序号
GB50205-2001的规定
施工单位检查评定记录
监理（建设）单位验收记录
主

控

项

目
1
钢构件应平直、无损伤。
符合要求

2
钢构件表面不得有裂纹、油污、颗粒状或片状老锈。
符合要求
3
钢构件加工允许偏差

一

般

项

目

序号
项目
允许偏差

1
构件长度
-3~0

2
腹板高度
±1

3
翼缘宽度
±1

4
卷边高度
±1.5

5
翼缘与腹板和卷边之间的夹角
±1°

施工单位
检查评定结果

符合要求

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目专业技术负责人）： 年 月 日

钢结构（构件组装）分项工程检验批质量验收记录 GJ3.3
工程名称

检验批部位

施工执行标准
名称及编号
GB50205-2001
施工单位

项目经理

专业工长

分包单位

分包项目经理

施工班组长

序号
GB50205-2001
施工单位
检查评定记录
监理（建设）
单位验收记录
主
控
项
目
1
吊车梁和吊车桁架不应下挠

2
钢构件外形尺寸

一
般
项
目
1
设计顶紧面检查

2
杆件轴线交点错位

3
钢构件外形尺寸

4
吊车梁和吊车桁架不应下挠

施工单位
检查评定结果

项目专业质量检查员: 年 月 日

监理（建设）单位验收结论

监理工程师（建设单位项目专业技术负责人）: 年 月 日

钢结构组装分项工程检验批中有关允许偏差检查记录 GJ3.4
工程名称

检验批部位

施工执行标准
名称及编号

施工单位

项目经理

专业工长

分包单位

分包项目经理

施工班组长

序号

施工单位
检查评定记录
监理（建设）
单位验收记录
一
般
项
目
钢构件应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。

钢构件安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。

主
控
项
目
墙体组装
项次
项目
允许偏差(mm)

1
长度
-5~0

2
高度
±2

3
对角线
±3

4
平整度
h/1000
(h为墙高)
符合要求

5
墙体立柱间距
±3

6
洞口位置
±2

7
其他构件位置
±3

屋架组装
项次
项目
允许偏差(mm)

1
屋架长度
-5~0

2
支撑点距离
±3

3
跨中高度
±6

4
端部高度
±3

5
跨中拱度
0~±6

6
相邻节间距离
±3

7
弦杆间的夹角
±2°

续表GJ3.4-1
主
控
项
目
主体结构整体垂直度和整体平面弯曲
项次
项目
允许
偏差

1
主体结构的整体垂直度
H/1000,且不应大于10

2
主体结构的整体平面弯曲
L/1500,且不应大于10

屋架
和梁的垂直度和侧向弯曲矢高
项次
项目
允许
偏差

1
垂直度△
h/250,且不应大于15

2
侧向弯曲矢高f
L/1000,且不应大于10

结构板安装
项次
项目
允许偏差(mm)

1
结构板之间接缝宽度
±2

2
相邻结构板材之间的高差
±3

3
结构板材平整度
±8

施工单位
检查评定结果

符合要求

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目专业技术负责人）： 年 月 日

钢构件预拼装分项工程检验批质量验收记录 GJ3.5
工程名称

检验批部位

施工执行标准名称及编号
GB50205-2001
施工单位
宝钢建总
项目经理

专业工长

分包单位

分包项目经理

施工班组长

序号
GB50205-2001的规定
施工单位
检查评定记录
监理（建设）
单位验收记录
主
控
项
目
1
高强度螺栓和普通螺栓连接的多层板叠，应采用试孔器进行检查，并应符合下列规定：
1当采用比孔公称直径小1.0mm的试孔器检查时，每组孔的通过率不应小于85%：
2当采用比螺栓公称直径大0.3mm的试孔器检查时，通过率应为100%.

一

般

项

目
构件类型
项次
项目
允许偏差

多节柱
1
预拼装单元总长
±5.0

2
预拼装单元弯曲矢高
L/1500,且不应大于10.0

3
接口借边
2.0

4
预拼装单元柱身扭曲
H/200,且不应大于5.0

5
顶紧面至任意牛腿距离
±2.0

梁桁架
1
跨度最外两端安装孔或两端
支承面最外侧距离
±5.0
-10.0

2
接口截面错位
2.0

3
拱度
设计要求起拱
±l/5000

设计未要求起拱
L/2000
0

4
节点处杆件轴线错位
4.0

管构件
1
预拼装单元总长
±5.0

2
预拼装单元弯曲矢高
L/1500,且不应大于10.0

3
对口错边
t/10,且不应大于3.0

4
坡口间隙
+2.0
-1.0

构件平面总体预拼装
1
各楼层柱距
±4.0

2
相邻楼层梁与梁之间距离
±3.0

3
各层间框架两对线之差
H/2000,且不应大于5.0

4
任意两对角线之差
ΣH/2000, 且不应大于8.0

施工单位
检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

监理工程师（建设单位项目专业技术负责人）： 年 月 日
单层钢结构安装分项工程检验批质量验收记录 GJ3.6
工程名称

检验批部位

施工执行标准名称及编号
GB50205-2001
施工单位
宝钢建总
项目经理

专业工长

分包单位

分包项目经理

施工班组长

序号
GB50205-2001的规定
施工单位检查评定记录
监理（建设）
单位验收记录
主控项目
1
基础验收

2
构件进场验收

3
设计要求顶紧的节点，接触面不应少于70%紧贴，且边缘最大间隙不应大于0.8mm

4
构件垂直度和侧向弯曲矢高偏差

5
主体结构的整体垂直度和整体平面弯曲的偏差

一
般项
目
1
地脚螺栓精度

2
钢柱等主要构件的中心线及标高基准点等标记齐全

3
当钢桁架（梁）安装的砼柱上时，其支座中心对定位轴线的偏差不应不应大于10mm
当采用大型砼层面板时，钢桁架（架）间距的0偏差不应大于10mm

4
钢柱安装精度

5
吊车梁安装精度

6
墙架、檩条等次要构件安装精度

7
钢平台、钢梯、防护钢栏杆安装度

8
现场安装焊缝组对精度
无垫板间隙
允许偏差：+3.0
0

有垫板间隙
允许偏差：+3.0
0

9
钢结构表面应干净，结构主要表面不应有疤痕、泥沙等污垢

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目专业技术负责人）： 年 月 日
单层钢结构安装分项工程有关允许偏差验收记录 GJ3.7
工程名称： 检验批部位：
主
控
项
目

基
础
尺
寸
允
许
偏
差
项 目
施工单位 检查评定记录
监理（建设） 单位验收记录

位

置

项次
项目
允许偏差（mm）

1
支承面
标高
±3.0

水平度
l/1000

2
地脚螺栓（锚栓）
螺栓中心偏移
5.0

3
预留孔中心偏移
10.0

座浆垫板
1
顶面标高
0.0-3.0

2
水平度
l/1000

3
位置
20.0

杯口尺寸
1
底面标高
0.0
-5.0

2
杯口深度H
±5.0

3
杯口垂直度
H/100,且不大于10.0

4
位置
10.0

垂直
度和
侧弯
曲
1
跨中的垂直度
h/250,且不应大于15.0

2
侧向弯曲矢高f
l≤30m
l/1000,且不应大于10.0

30m＜l≤60m
l/1000,且不应大于30.0

l >60m
l/1000,且不应大于50.0

整
体
尺
寸
1
主体结构的整体垂直度
H/1000,且不应大于25.0

2
主体结构的整体平面弯曲
L/1500,且不应大于25.0
