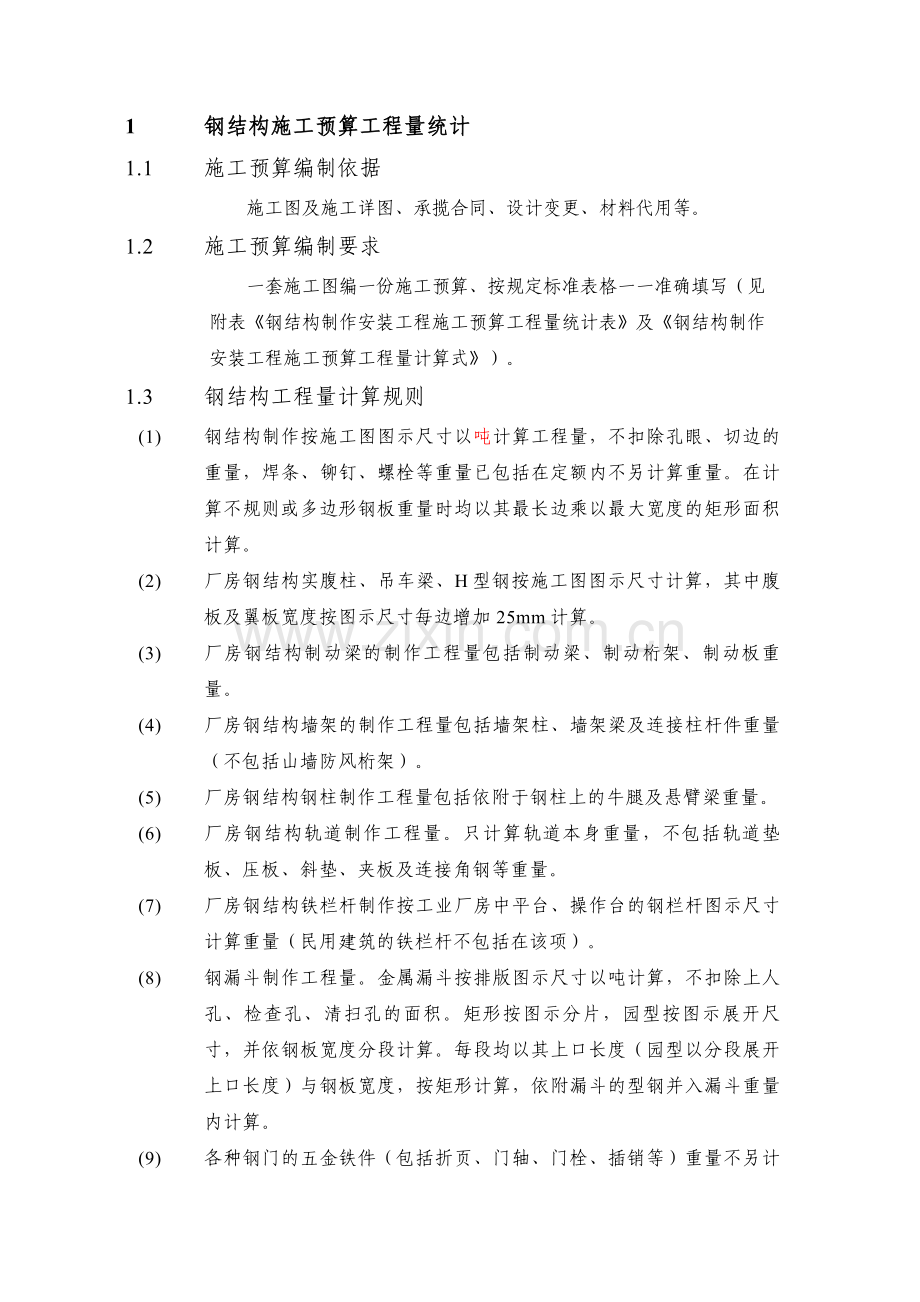

1 钢结构施工预算工程量统计
1.1 施工预算编制依据
施工图及施工详图、承揽合同、设计变更、材料代用等。
1.2 施工预算编制要求
一套施工图编一份施工预算、按规定标准表格一一准确填写（见附表《钢结构制作安装工程施工预算工程量统计表》及《钢结构制作安装工程施工预算工程量计算式》）。
1.3 钢结构工程量计算规则
(1) 钢结构制作按施工图图示尺寸以吨计算工程量，不扣除孔眼、切边的重量，焊条、铆钉、螺栓等重量已包括在定额内不另计算重量。在计算不规则或多边形钢板重量时均以其最长边乘以最大宽度的矩形面积计算。
(2) 厂房钢结构实腹柱、吊车梁、H型钢按施工图图示尺寸计算，其中腹板及翼板宽度按图示尺寸每边增加25mm计算。
(3) 厂房钢结构制动梁的制作工程量包括制动梁、制动桁架、制动板重量。
(4) 厂房钢结构墙架的制作工程量包括墙架柱、墙架梁及连接柱杆件重量（不包括山墙防风桁架）。
(5) 厂房钢结构钢柱制作工程量包括依附于钢柱上的牛腿及悬臂梁重量。
(6) 厂房钢结构轨道制作工程量。只计算轨道本身重量，不包括轨道垫板、压板、斜垫、夹板及连接角钢等重量。
(7) 厂房钢结构铁栏杆制作按工业厂房中平台、操作台的钢栏杆图示尺寸计算重量（民用建筑的铁栏杆不包括在该项）。
(8) 钢漏斗制作工程量。金属漏斗按排版图示尺寸以吨计算，不扣除上人孔、检查孔、清扫孔的面积。矩形按图示分片，园型按图示展开尺寸，并依钢板宽度分段计算。每段均以其上口长度（园型以分段展开上口长度）与钢板宽度，按矩形计算，依附漏斗的型钢并入漏斗重量内计算。

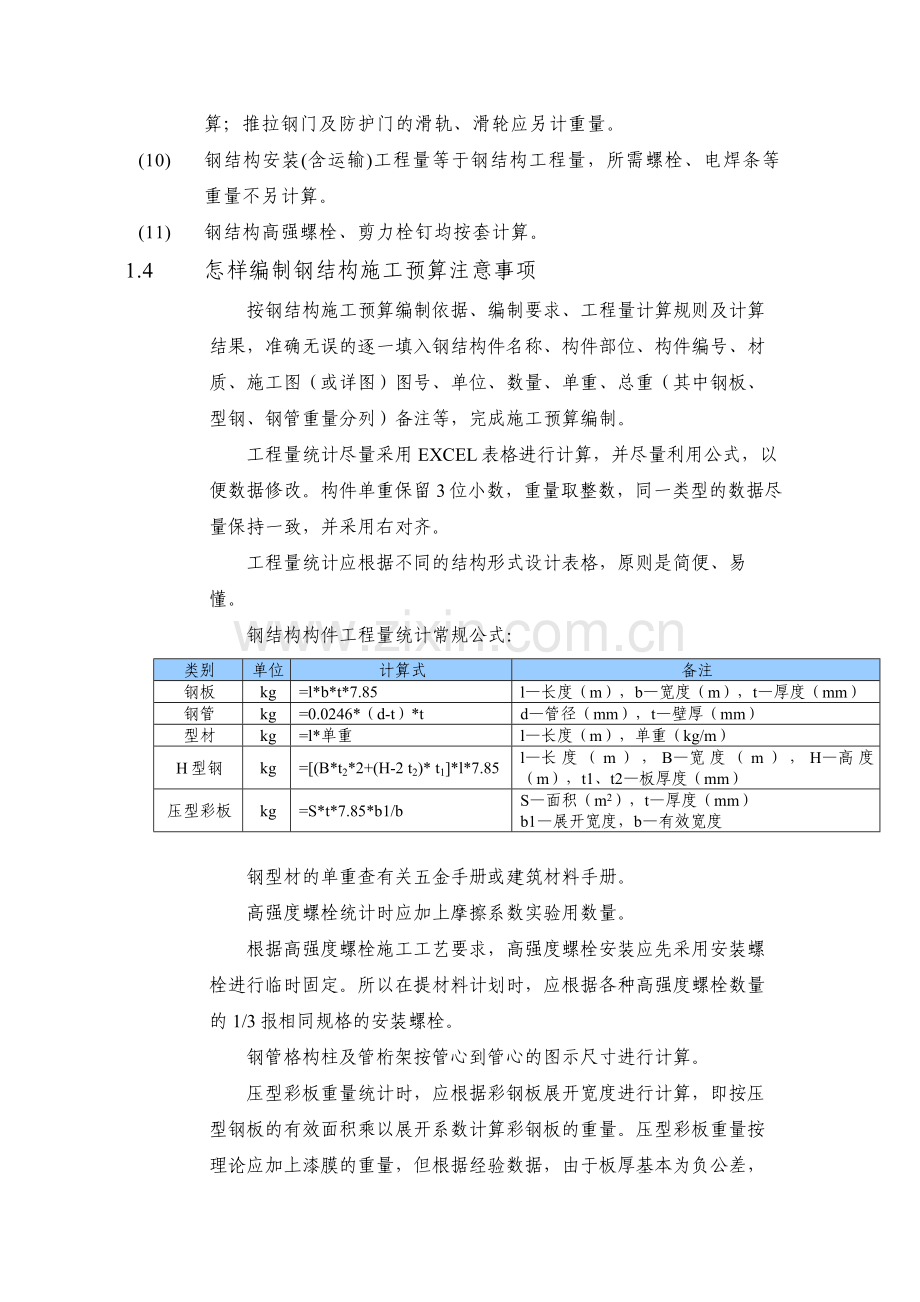

(9) 各种钢门的五金铁件（包括折页、门轴、门栓、插销等）重量不另计算；推拉钢门及防护门的滑轨、滑轮应另计重量。
(10) 钢结构安装(含运输)工程量等于钢结构工程量，所需螺栓、电焊条等重量不另计算。
(11) 钢结构高强螺栓、剪力栓钉均按套计算。
1.4 怎样编制钢结构施工预算注意事项
按钢结构施工预算编制依据、编制要求、工程量计算规则及计算结果，准确无误的逐一填入钢结构件名称、构件部位、构件编号、材质、施工图（或详图）图号、单位、数量、单重、总重（其中钢板、型钢、钢管重量分列）备注等，完成施工预算编制。
工程量统计尽量采用EXCEL表格进行计算，并尽量利用公式，以便数据修改。构件单重保留3位小数，重量取整数，同一类型的数据尽量保持一致，并采用右对齐。
工程量统计应根据不同的结构形式设计表格，原则是简便、易懂。
钢结构构件工程量统计常规公式：
类别
单位
计算式
备注
钢板
kg
=l*b*t*7.85
l—长度（m），b—宽度（m），t—厚度（mm）
钢管
kg
=0.0246*（d-t）*t
d—管径（mm），t—壁厚（mm）
型材
kg
=l*单重
l—长度（m），单重（kg/m）
H型钢
kg
=[(B*t2*2+(H-2 t2)* t1]*l*7.85
l—长度（m），B—宽度（m），H—高度（m），t1、t2—板厚度（mm）
压型彩板
kg
=S*t*7.85*b1/b
S—面积（m2），t—厚度（mm）
b1—展开宽度，b—有效宽度

钢型材的单重查有关五金手册或建筑材料手册。
高强度螺栓统计时应加上摩擦系数实验用数量。
根据高强度螺栓施工工艺要求，高强度螺栓安装应先采用安装螺栓进行临时固定。所以在提材料计划时，应根据各种高强度螺栓数量的1/3报相同规格的安装螺栓。
钢管格构柱及管桁架按管心到管心的图示尺寸进行计算。
压型彩板重量统计时，应根据彩钢板展开宽度进行计算，即按压型钢板的有效面积乘以展开系数计算彩钢板的重量。压型彩板重量按理论应加上漆膜的重量，但根据经验数据，由于板厚基本为负公差，所以在计算其重量时，可以不考虑漆膜的重量。
钢结构油漆根据下表经验数据进行计算，也可计算构件表面积进行计算。
油漆、除锈工程量系数表
序号
项目名称
系数
序号
项目名称
系数
1
高炉

16
天窗架
0.43
(1)
外壳
0.10
17
支撑
0.53
(2)
支柱、框架
0.16
18
檩条
0.59
(3)
梯子、平台
0.36
19
二合一檩条
0.64
(4)
溜槽防溅板
0.25
20
钢屋面板
0.59
(5)
斜 桥
0.22
21
墙架
0.48
(6)
料车坑防水层
0.15
22
走台梯子
0.6
(7)
管道、烟道
0.25
23
钢门窗
0.6
(8)
热风炉外壳
0.27
24
其他工业炉

2
焦炉

(1)
≤10t
0.32
(1)
支柱
0.21
(2)
≤50t
0.22
(2)
拉杆
0.20
25
其他工业窑
0.3
(3)
两侧操作台
0.42
26
整体罐

3
均热炉
0.30
(1)
≤5t
0.18
4
环形加热炉
0.42
(2)
≤10t
0.14
5
罩式炉
0.28
27
解体罐
0.27
6
缓冷炉、化铁炉
0.32
28
集气管
0.24
7
钢柱

29
其他工艺结构：

(1)
≤7t
0.33
(1)
≤20kg
0.50
(2)
≤15t
0.24
(2)
≤50kg
0.47
(3)
≤25t
0.20
(3)
≤100kg
0.47
(4)
＞25t
0.15
(4)
≤500kg
0.47
8
厂房框架
0.39
(5)
＞500kg
0.40
9
吊车梁

30
索道塔架

(1)
≤5t
0.33
(1)
≤20m
0.41
(2)
≤10t
0.24
(2)
＞20m
0.46
(3)
≤15t
0.20
31
扁轨吊梁
0.29
(4)
≤25t
0.15
32
通廊结构
0.36
(5)
＞25t
0.13
33
漏斗梁
0.26
10
箱式吊车梁
0.19
34
整体漏斗

11
制动梁
0.48

≤15t
0.24
12
单轨吊车梁
0.33

＞15t
0.18
13
屋架
0.35
35
解体漏斗、溜槽
0.24
14
箱形、屋架梁
0.39
36
操作平台（轻型）
0.48
15
轻型屋架
0.76
37
操作平台（重型）
0.31

备注：用以上系数乘58m2/t计算出每吨钢结构的展开面积，例如：操作平台(轻型)刷油面积=58m2/t*0.48=28m2/t 参考普通油漆用量：0.12-0.16kg/m2.遍;厚浆型油漆：0.16-0.2kg/m2.遍

1.5 按钢结构施工预算工程量编制材料计划
根据钢结构施工预算工程量统计情况编制材料计划，按钢结构施工预算工程量加材料消耗量编制。材料损耗率
钢材消耗量按材料种类进行按下表：
序号
材料名称
结构件部位
钢材
消耗率%
备注
1
各类型钢
所有结构件
103%
其中1%为切割损耗量
2
各类钢板
结构件（除H型钢）
103%
其中1%为切割损耗量
3
非定尺板
加工H型钢（腹板、翼板）
104%
其中1%为切割损耗量
4
单定尺板（定宽度）
加工H型钢（腹板、翼板）
102%
其中1%为切割损耗量
5
双定尺板（定宽、长）
加工H型钢（腹板、翼板）
101%
其中1%为切割损耗量

主要材料损耗率表
序号
名称
损耗率
(%)
序号
名称
损耗率
(%)
1
钢柱
6
11
挡风桁架
6
2
吊车梁
6
12
天窗
6
3
制动梁
6
13
墙架
6
4
屋架
6.7
14
钢平台
6
5
钢托架
6.5
15
走道板
6
6
柱间支撑
6
16
钢梯
5
7
屋架垂直支撑
6
17
栏杆
6
8
屋架水平支撑
6
18
扶手
6
9
檩条
6
19
钢轨

10
挡风架
6
20
车档
6

1.6 编制钢结构施工材料备料计划
(1) 施工预算计算结果得出工程量并不是材料计划的全部内容，需根据施工具体内容、具体要求备料。
(2) 按施工预算工程量加钢材损耗编制材料备料计划，明确施工预算与材料计划的关系。
(3) 施工预算未编制，材料备料计划按物资部紧急放行通道规定办法操作，施工图到后10天内补报施工预算。
1.7 编制钢结构施工材料需求计划
材料需求计划按总材料备料计划及工期、进度分期分批编制，总的材料需求计划用量≤总材料备料计划用量。
1.8 钢结构施工预算与施工图预算对比
(1) 施工图预算：经营人员按施工图计算的工程量价格化后编制施工图预算，施工图预算是确定工程收入的依据。
(2) 施工预算：施工人员依据施工图按经营管理部规定表格计算的满足编制材料计划或指导现场施工组织的工程实物量清单，是确定工程支出的依据。
(3) 施工预算与施工图预算对比：经营人员按施工图计算的工程量必须与施工人员按施工图计算的工程量仔细、认真对比，当有偏差时必须及时核对修正，保证收入大于支出，力争最大实现利润。
(4) 物资部人员按施工预算材料数量进行物资采购，消耗量控制在工程量加损耗量范围，将材料成本控制在最小值。
