电力电缆敷设方式及要求演示幻灯片.ppt

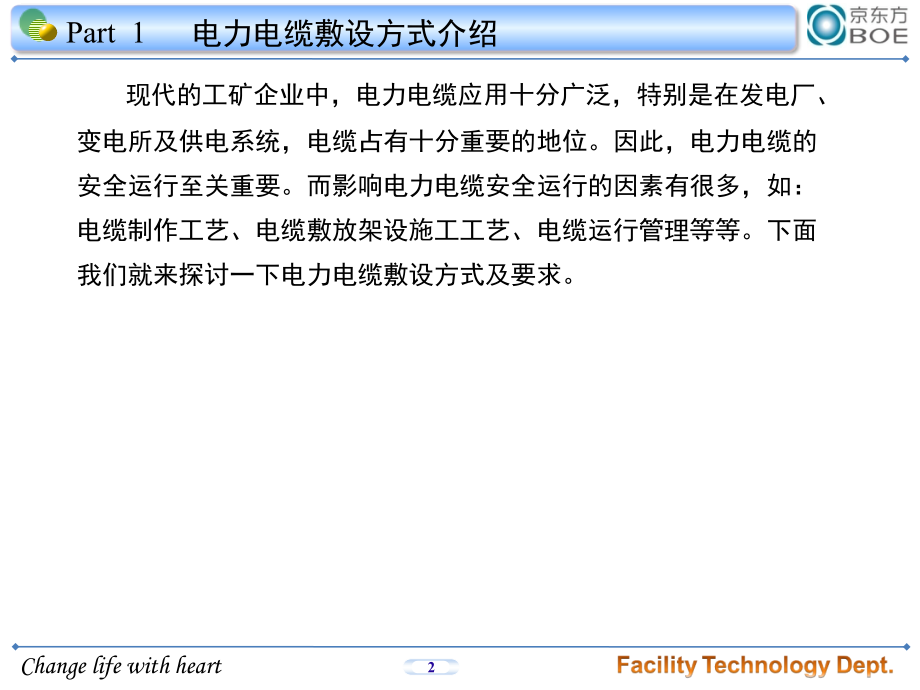

,*,Change life with heart,Change life with heart,Written By,：,Date,:,Change life with heart,Written By,：,Date,:,Change life with heart,Written By,：,Date,:,*,Change life with heart,Change life with heart,Written By,：,Date,:,Change life with heart,Written By,：,Date,:,*,Change life with heart,电力电缆敷设方式及要求,Part 1,Part 2,INDEX,电力电缆敷设方式介绍,电力电缆线路敷设的一般要求,Part 1,电力电缆敷设方式介绍,现代的工矿企业中，,电力电缆应用十分广泛，特别是在发电厂、变电所及供电系统，电缆占有十分重要的地位。因此，电力电缆的安全运行至关重要。而影响电力电缆安全运行的因素有很多，如：电缆制作工艺、电缆敷放架设施工工艺、电缆运行管理等等。下面我们就来探讨一下电力电缆敷设方式及要求。,Part 1,电力电缆敷设方式介绍,一、电力电缆的敷设方式,Part 1,电力电缆敷设方式介绍,（一）、电力电缆直埋敷设,A,、电缆线路直接埋设在地面下,0.7-1.5m,深的壕沟中的敷设方式。,B,、它适用于市区人行道、公园绿地及公共建筑间的边缘地带，是最经济、简便的敷设方式，应优先采用。,2,、电缆线路直接埋设的主要优点包括：,电缆散热良好；,转弯敷设方便。,施工简便、施工期短、便于维修,造价低，工程材料最省；,线路输送容量大,Part 1,电力电缆敷设方式介绍,3,、电缆线路直埋敷设方式的不足之处在于：,容易遭受外力破坏；,巡视、寻找电缆故障点不方便；,增设、拆除、故障修理都要开挖路面，影响市容和交通；,不能可靠地防止外部机械损伤；,易受土壤的化学作用。,Part 1,电力电缆敷设方式介绍,4,、直埋敷设电缆的路径选择，应根据,电缆设计规范,（,GB 50217,一,2007,）的规定，应符合下列规定：,避开含有酸、碱强腐蚀或杂散电流电化学腐蚀严重影响的地段；,未采用防护措施时，避开白蚁危害地带、热源影响和易遭受外力损伤的区段。,Part 1,二、排管敷设,A,、电缆敷设在预先埋设于地下管子中的一种电缆敷设方式。,B,、适用于地下电缆与公路、铁路交叉，地下电缆通过房屋、广场等区段，城市道路狭窄，而且交通繁忙和道路挖掘困难的通道，电缆条数较多（一般,10-20,根间）的情况与道路少弯曲的地方。,电力电缆敷设方式介绍,Part 1,1,、排管敷设的优点：,（,1,）外力破坏很少,（,2,）寻找故障点方便,（,3,）增设、拆除和更换方便,（,4,）占地小，能承受大的荷重,（,5,）电缆之间无相互影响,2,、排管敷设的不足之处：,（,1,）管道建设费用大。,（,2,）管道弯曲半径大,（,3,）电缆热伸缩容易引起金属护套疲劳，管道有斜坡时，要采取防止斜坡滑落措施,电力电缆敷设方式介绍,电力电缆敷设方式介绍,（,4,）电暖散热条件差，使载流量受限制，更换电缆困难。,3,、排管时，根据,设计规范,的规定，应符合下列要求,:,（,1,）管孔数宜按发展预留适当备用。,（,2,）,缆芯工作温度相差大的电缆，宜分别配置于适当间距的不同排管组。,（,3,）管路顶部土壤覆盖厚度不宜小于,0.5,;,（,4,）管路应置于经整平夯实土且有足以保持连续平直的垫块上；纵向排水坡度不宜小于,0.2%,。,（,5,）管路纵向连接处的弯曲度，应符合牵引电缆时不致损伤的要求,;,Part,1,电力电缆敷设方式介绍,Part,1,（,6,）管孔端应有防止损伤电缆的处理。,（,7,）电缆在管道中平行敷设时，两相电缆的中心距离应等于,2,倍管道内径,D,，而管道内径则应为,:D1.3d(,电缆外径,),或,D,d,30,mm,。,4,、排管内的敷设安装规范要求是：,（,1,）一般敷设在排管内的电缆采用无铠装的裸电缆或塑料外护套电缆。,（,2,）管内径不小于电缆外径的,1.5,倍，且不能少于,100,毫米，以便于敷设电缆，管子内壁要求光滑，保证敷设时不损伤电缆外护套。,（,3,）敷设时的牵引力不得超过电缆最大的运行拉力。,（,4,）有接头的工作井内的电缆应有重叠，长度一般不超过,1.5m,（,5,）工作井应有良好的接地装置，在井壁拥有预埋的拉环以方便敷设时牵引。,Part 1,（三）电缆沟敷设,A,、一般采用混凝土和砖砌结构，其顶部可用盖板覆盖，且与地坪平相齐，或稍有上下。,B,、电缆沟敷设是用于变电站出线及重要街道，电缆的条数多或多种电压等级线路平行的地段，穿越公路铁路等地段。,C,、电缆沟敷设示意图。,电力电缆敷设方式介绍,Part 1,1,、电缆沟敷设的优点,（,1,）造价低，占地较小。,（,2,）检修更换电缆较方便，,（,3,）走线容易且灵活方便,（,4,）适用于不能直埋地下且无机动车负载的通道，如人行道，变电站内，工厂厂区内等场所。,2,、电缆沟敷设的缺点：,（,1,）施工检查及更换电缆时，须搬动大量笨重的盖板；,（,2,）施工时，外物不慎落入沟中，容易将电缆碰伤。,电力电缆敷设方式介绍,Part 1,3,、电缆沟敷设的规定,根据,电缆设计规范,的规定，在有化学腐蚀液体或高温熔化金属溢流的场所或在载重车辆频繁经过的地段；经常有工业水溢流、可燃粉油弥漫的厂房内等场所，不得使用电缆沟。,有防爆、防火要求的明敷电缆应采用埋砂敷设的电缆沟。,电力电缆敷设方式介绍,Part 1,（四）电缆隧道敷设,A,、用于容纳大量敷设在电缆支架上的电缆的走廊或隧道式构筑物，称为电缆隧道。,B,、电缆隧道适用于电缆集中、大量敷放，而且对巡视、维修要求高的场合。,电力电缆敷设方式介绍,Part 1,电力电缆敷设方式介绍,（,a),矩型隧道,;(b),圆形隧道,Part 1,1,、电缆隧道敷设方式,（,1,）混凝土槽中敷设：,（,2,）隧道侧壁上悬挂敷设,钢索悬挂,钢骨尼龙钩悬挂,2,、电缆隧道敷设优点：,（,1,）能可靠的防止外力破坏。敷设时不受外界条件影响。,（,2,）寻找故障点方便，修复，恢复送电快。,多,电力电缆敷设方式介绍,Part 1,3,、电缆隧道敷设缺点：,（,1,）建设隧道工作量大，土建材料量大，,（,2,）工期长，建设费用大，,（,3,）占地面积大，,（,4,）与其他地下构筑物交叉不易避让，附属设施,电力电缆敷设方式介绍,Part 2,1.,电缆线路允许弯曲半径,电力电缆线路敷设的一般要求,Part 2,2,、电缆线路的最高点和最低点之间的最大高度允许位差,电力电缆线路敷设的一般要求,Part 2,3,、在敷设前,24h,内的平均温度以及敷设现场的温度要求,电力电缆线路敷设的一般要求,
