地块及试验场东南角场地回填工程施工组织设计概述.docx

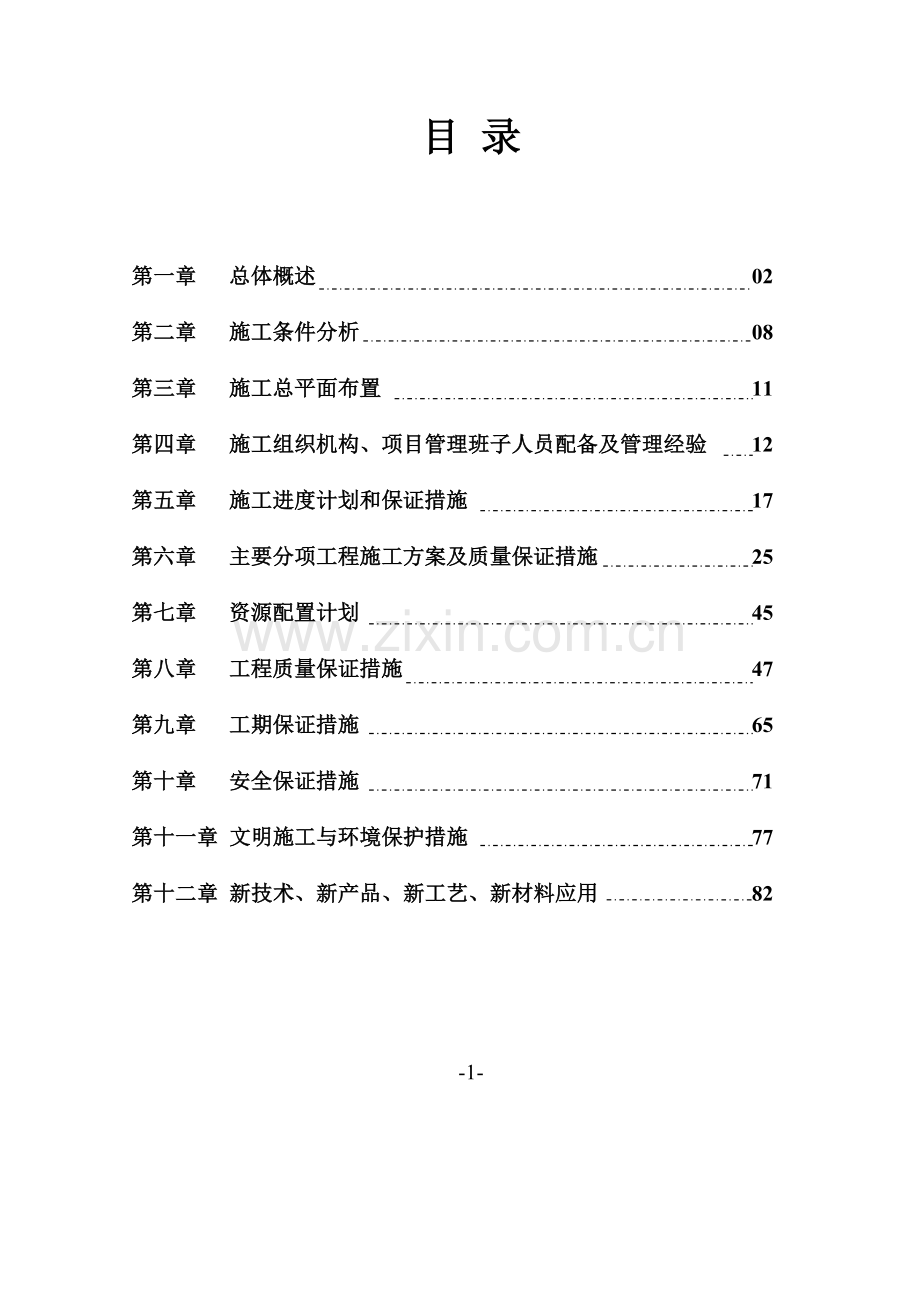

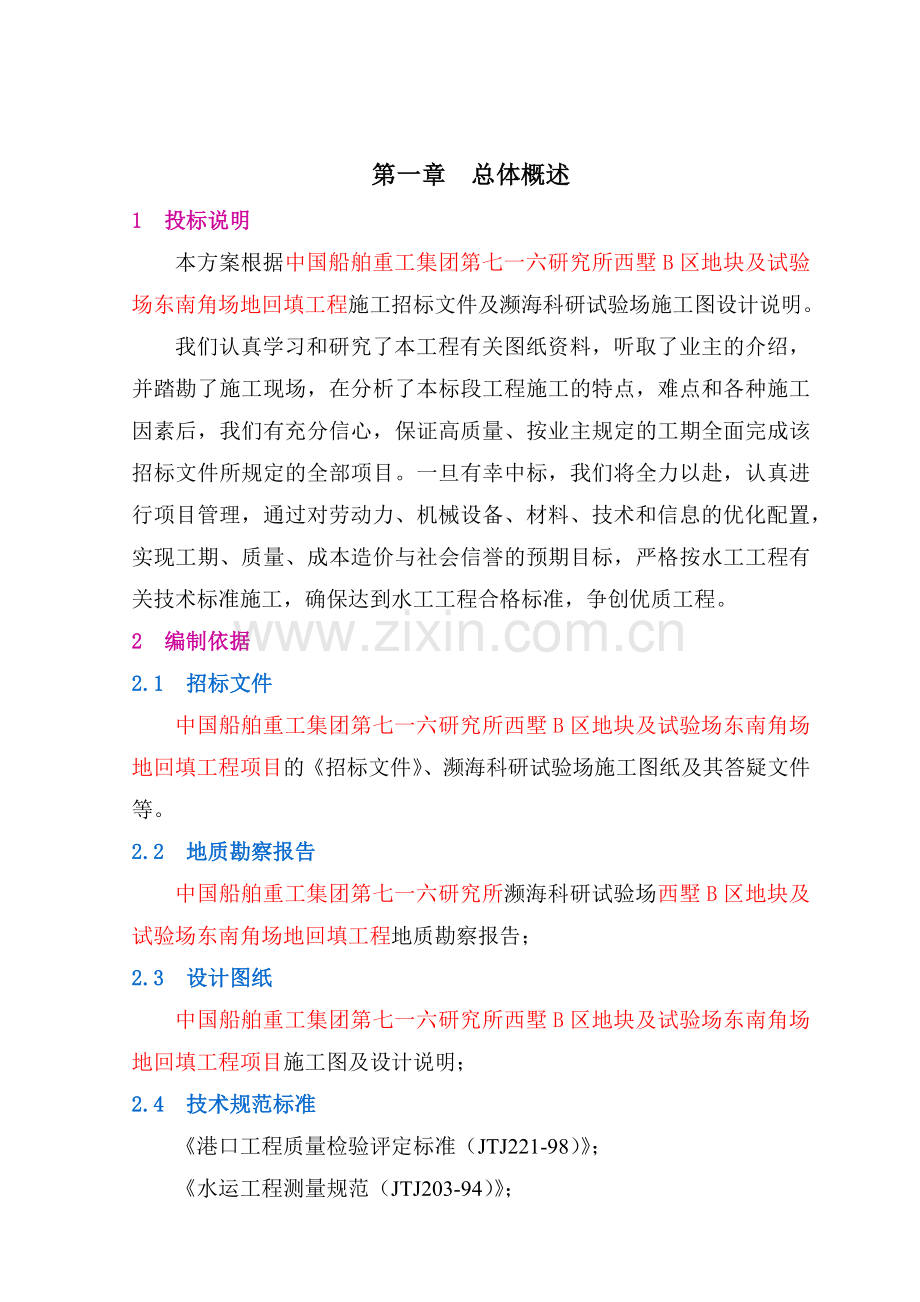

目 录第一章 总体概述02第二章 施工条件分析08第三章 施工总平面布置11第四章 施工组织机构、项目管理班子人员配备及管理经验12第五章 施工进度计划和保证措施17第六章 主要分项工程施工方案及质量保证措施25第七章 资源配置计划45第八章 工程质量保证措施47第九章 工期保证措施65第十章 安全保证措施71第十一章 文明施工与环境保护措施77第十二章 新技术、新产品、新工艺、新材料应用82-1-第一章总体概述1投标说明本方案根据中国船舶重工集团第七一六研究所西墅B区地块及试验场东南角场地回填工程施工招标文件及濒海科研试验场施工图设计说明。我们认真学习和研究了本工程有关图纸资料，听取了业主的介绍，并踏勘了施工现场，在分析了本标段工程施工的特点，难点和各种施工因素后，我们有充分信心，保证高质量、按业主规定的工期全面完成该招标文件所规定的全部项目。一旦有幸中标，我们将全力以赴，认真进行项目管理，通过对劳动力、机械设备、材料、技术和信息的优化配置，实现工期、质量、成本造价与社会信誉的预期目标，严格按水工工程有关技术标准施工，确保达到水工工程合格标准，争创优质工程。2编制依据2.1招标文件中国船舶重工集团第七一六研究所西墅B区地块及试验场东南角场地回填工程项目的招标文件、濒海科研试验场施工图纸及其答疑文件等。2.2地质勘察报告中国船舶重工集团第七一六研究所濒海科研试验场西墅B区地块及试验场东南角场地回填工程地质勘察报告；2.3设计图纸中国船舶重工集团第七一六研究所西墅B区地块及试验场东南角场地回填工程项目施工图及设计说明；2.4技术规范标准港口工程质量检验评定标准（JTJ221-98）；水运工程测量规范（JTJ203-94）；海港水文规范（JTJ213-98）；港口工程荷载规范（JTS144-1-2010）；港口工程地基规范（JTS147-1-2010）；重力式码头设计与施工规范（JTJ290-98）；港口工程地质勘察规范（JTJ240-98）；水运工程混凝土质量控制标准（JTJ269-96）；水运工程混凝土施工规范（JTJ268-96）；防波堤设计与施工规范（JTJ298-98）；重力式码头设计与施工规范（JTS167-2-2009）；港口道路、堆场铺面设计与施工规范（JTJ296-96）。其他的有关规范规程等。3编制原则我们的服务宗旨是“不仅让业主满意，更让业主成功”，为此我们编制的施工组织方案遵循以下原则。3.1质量原则“百年大计，质量第一”，质量是企业的生命，我们本着对国家、对业主高度负责的责任心和使命感，严格按照设计文件，遵照有关技术规范、技术标准及质量检验标准组织施工，大力加强质量管理，服从业主和监理工程师的指导与监督，本工程的质量要求是符合交通部水运工程质量检验评定标准(JTJ221-98)，我们的质量要求是确保达到规范规定的合格等级，争创交通部优质工程。3.2工期控制原则本工程采用项目法施工，建立健全项目内部各级承包责任制，做到层层分解、责任到人、奖罚分明，充分调动全体员工的积极性。加强现场人、机、料的科学调度，重点保障关键线路上各工序的施工进度。3.3文明施工原则“坚持文明生产，创造文明工地”是我们的一贯追求，在本工程施工中，我们将使文明生产伴随施工生产的全过程。保证严格执行当地政府的有关法律、法规，加强各项规章制度管理，在场容场貌、工地卫生、精神文明建设等方面做出表率，创建文明施工，达到标准化工地的要求。3.4“四新”原则技术创新是企业发展的源泉。在本工程实施过程中，我们在注重传统工艺的同时，针对施工中存在的具体问题，以科学严谨的态度和求真务实的精神，积极探索，最大程度采用新工艺、新方法、新材料、新技术，提高工程经济效益，加快工程施工进度。4工程概况4. 1工程名称中国船舶重工集团第七一六研究所西墅B区地块及试验场东南角场地回填工程。4. 2建设地点本工程位于连云港市连云区西墅半岛。4.1.3工程内容1.设自然条件1.设计水位及高程 采用国家85高程系统。 设计高潮位 2.56m 设计低潮位 -2.45m 100年一遇高潮位 3.79m 回填陆域顶面高程 6.08m 胸墙顶高程 7.38m 2.地震场区抗震设防烈度7度，设计基本地震加速度值为0.10g，设计地震分组为第三组。3.地质条件据勘探资料，场区勘探深度范围内地层为第四系松散堆积物及前震旦系片麻岩，按其成因时代、成因类型、岩性特征及其物理力学指标从上至下分为2个岩土层，其中层细分为2个亚层，共将场区地层划分为3个岩土（亚）层。分别为：-淤泥、-1-强风化二云片麻岩、-2-中等风化二云片麻岩。4.主要材料4.1混凝土本工程混凝土的各项性能指标应满足水运工程混凝土质量控制标准（JTJ269-1996）、混凝土质量控制标准（GB50164-1992）中对海港混凝土提出的相关要求。本工程中混凝土防腐蚀耐久性设计采用预留保护层厚度措施。防腐蚀技术应符合交通部发布的海港工程混凝土结构防腐蚀技术规范（JTJ275-2000）中相关要求。根据JTJ275-2000中4.2.7条，预制砼构件等级采用C40，保护层厚度取用50mm。4.2钢材钢筋：采用HPB235钢筋（公称直径小于12mm的钢筋）和HRB335钢筋（公称直径大于等于12mm的钢筋），必须符合国家标准（GB13013-1998）的有关规定。HPB235钢筋抗拉标准值为fsk=235MPa,弹性模量E=2.1105MPa；HRB钢筋抗拉标准值为fsk=335MPa,弹性模量E=2.0105MPa。4.3山场碎石、碎石土山场碎石采用新鲜无严重风化、无裂缝且不成片状的岩石，石料浸水饱和抗压强度：护坡不小于50MPa，抛填块石及护底不小于30MPa，且含泥量小于10%。所有块、碎石软化系数应大于0.75，岩石的吸水率（按空隙体积比例计）不应大于0.8，岩石的重度应大于24kN/m3,块石的最长边与最短边长度之比不应大于1.52.0,块石的尺度及重量要符合设计要求。碎石为采石场加工中产生的符合规范要求的石料，来源应经批准。碎石的粒径应符合图纸和本说明要求，碎石的粒径范围要符合规范JTJ296-96中第9.2条要求。碎石土中土的含量不得超过设计及规范要求。东南角场地回填采用东方公司施工地下室时开挖出的碎石土。4.4 封缝材料各个部分的封缝材料应具有压缩性，不被挤出、耐老化和防水性能。5.填海、护岸工程5.1概述本次施工范围为西墅B区地块及试验场东南角场地回填工程。5.2平面布置1、概述：本施工图纸设计范围为716现有试验场西南侧的B区地块西墅回填部分 。B地块：位于716试验场西南侧，为征用西墅村现回填场地基础上，面积1448平方米（2.17亩），拆除原有建筑后，其上回填至场地平整后标高6.08m。东南角场地回填工程，面积1400平方米（2.1亩），回填至场地平整后标高6.08m。5.3主要工程量序号名 称单 位数 量备 注1挖淤泥、流砂m34008.73732土(石)方回填m32562.96003土(石)方回填m31329.72804土(石)方回填m35194.89535土(石)方回填m3797.09106二片石垫层m3248.90647原扭王字块起吊m339.13048原扭王字块安装m339.13049块石垫层m3249.978810原四角方块安装m3132.695711毛石垫层m328.060012砼垫层m312.650013直形墙m3148.746814直形墙m311.040015现浇混凝土钢筋t0.393816现浇混凝土钢筋t0.197417带形基础m362.100018变形缝道5.000019排水管m26.400020拆除原围墙项1.21新做围墙43m项1.22围墙铁栅门樘1.23新做围墙42m项1.第二章施工条件分析1工程特点分析（1） 工程特点本工程施工为无掩护海边露天作业，施工受风浪影响较大。必须采取有利措施，以保证工程施工安全和质量，因此要认真优化，选择合理的施工工艺、强有力的项目经理班子、施工队伍进行施工。（2）抛填方案山场碎石及山场碎石土回填，要分层填筑,逐层碾压密实至设计要求的密实度，山场碎石的粒料要良好的级配；碎石土的含土量不能大于设计要求。（3）护岸方案堤身采用陆上铺筑棱体块石及护岸机械铺筑块石形成，块石规格为10100Kg。护岸顶标高6.58m，面层结构由上至下依次为：C30砼面层厚250mm；级配碎石垫层厚100mm；二片石垫层厚150mm。岸顶海侧设倒L形C30混凝土胸墙，墙顶标高7.38m；护岸边坡1:1.5，由下至上依次为：100200Kg块石垫层厚700mm；2.8t四脚空心方块/2t扭王字块。护底采用大于500kg块石，厚1500mm。（4）施工技术要求a.抛填块石抛石采用陆上推进方式，要求从陆域向海侧抛填，材料要求级配合理，能达到较高的密实度，块石规格为10100kg，抛填时应尽量将大的石头放在外面，起着临时防护的作用，施工方还应根据设计图纸结合施工经验预留沉降量。b.块石、碎石护坡及护底（1）抛石厚度均匀、不得出现空档或漏抛。（2）采用抛填块石，要求块石间应契合紧密，不得有松动现象，表面平整度*150mm，相邻块顶面高差*150mm。（3）碎石的铺设要保证连续性，防止分离。铺设应由下而上进行，并拍平铺均。c.预制构件吊运、堆放（1）预制件强度达到70%设计强度方可进行吊运，强度达100%设计强度方可进行安装。（2）现场堆放时场地应坚实、平整。d.现浇砼胸墙现场浇筑上部结构混凝土，应符合下列规定：浇筑前应对模板、钢筋、预留孔和预埋铁件等进行检查验收；施工用的预埋铁件，应避免外露，对必须外露的铁件应采取防腐蚀措施。每10m设一道结构缝，伸缝应贯通，结构缝的构造及填缝材料的品种、规格和质量，应符合设计要求。抛填作业车辆多，交叉施工干扰大，因此施工中应认真做好总平面布置，维护好现有施工道路，确保工程施工的顺利实施。2场地条件分析经过现场勘察和业主介绍，本工程进场道路通畅，但局部路段太陡，需回填山场碎石土调平以便于车辆通行。现场场地平整工作已经完成，可以进行临时设施布置。3材料供应条件本工程材料供应渠道畅通，砂石料可从附近砂、石场采购，混凝土采用商品砼。水泥采用国家免检水泥，钢筋采用国家十大钢厂产品，以确保工程质量。4水、电条件建设单位在现场没有提供水源，只提供电源接口。施工时所有水需要从外地运到施工现场。电源可以满足本工程现场生产、生活临时用电需要。第三章施工总平面布置1施工总平面布置原则在现场布置项目部生活、办公用地、设备停放和检修场地及临时砼预制场。(1) 由于场地的限制，临时设施布置需紧凑、简化，但要体现以人为本的特点。(2) 陆上布置施工标志牌、工期、安全及质量标语、口号，水上设置符合要求的水上警戒信号及危险信号。2施工总平面布置方案2.1施工临时设施在现场临时设施区分别布置项目部现场办公室、现场值班室（职工宿舍在厂外）、食堂、设备停放场地等。所有临时设施布置要合理、紧凑。所有的临时设施均布置消防部门认可的消防器材。具体施工总平面布置详见“附录1”所示。第四章施工组织机构、项目管理班子人员配备及管理经验1施工组织机构1.1施工组织机构设置原则(1) 施工组织机构设置要体现最新项目管理的理念，同时要突出“安全第一，质量为本”的企业形象。(2) 施工组织机构的设置要保证“事事有人做，事事有人管”的要求，保证政令畅通。(3) 施工组织机构设置要满足质量持续改进的需要。(4) 施工组织机构设置要满足方便业主和监理管理的需要。1.2施工组织机构设置本工程的施工组织机构设置见“拟为本项目设立的组织机构图”（下页所示）。拟为本项目设立的组织机构图江苏力河建设工程有限公司西墅B区地块扩试验场东南角场地回填工程项目领导小组项目经理项目副经理项目总工经营副经理工程部技术部质保部材料部安全部设备部经营部财务部办公室测量组清淤施工队抛填施工队模板施工队机械队钢筋施工队现浇砼施工队起重安装施工队砼构件预制厂各 作 业 班 组2项目部主要人员岗位职责2.1项目经理岗位责职(1) 向项目部员工传达顾客及法律法规要求；(2) 组织项目部质量计划的制定和发布；(3) 领导项目部质量体系、安全体系及生产体系等各种管理工作的有效运行；(4) 批准项目部重要管理文件及重要项目改进计划；(5) 是项目部质量、生产、安全第一责任人，承担项目的各种法律义务；(6) 对项目部的质量、安全、生产及成本管理的适宜性及时作出评价，并及时进行调整。2.2项目总工岗位责职(1) 参加项目的总体策划和工程生产和服务提供策划；(2) 主持编制项目质量计划、施工组织设计、安全管理计划，组织有关质量文件的评审、批准；审定有关外来文件的适宜性；(3) 领导施工过程监视和技术质量管理，批准、处理一般质量问题和参与重大质量问题的处理；(4) 积极推广应用新技术、新工艺、新材料，主持质量改进计划。(5) 协助项目经理工作，并参与项目部其他管理工作。2.3施工经理岗位责职(1) 主持编制项目准备计划、资源配置计划及生产计划，组织项目生产及服务过程策划，参与项目质量计划的编制；(2) 编制并实施项目生产阶段计划，协调生产过程各方面的关系，负责现场的施工安全；(3) 主持月生产会，参加业主或监理的生产协调会；(4) 协助项目经理工作，并参与项目部其他管理工作。2.4经营经理岗位责职(1) 负责按要求进行工程分包以及顾客满意度监视和测量等控制和管理；(2) 按公司要求进行合同管理；(3) 及时进行调研，识别顾客及相关数据信息并及时向项目经理和公司导汇报。(4) 主持项目部成本控制；(5) 协助项目经理工作，并参与项目部的其他管理。2.5其他职能部门职责生产部：负责本项目日常施工技术、生产工作，掌握现场施工中安全、质量、进度情况；督促各项措施落实；组织向作业班组进行技术交底；协调班组施工中出现的问题。拟定并实施项目设备配置计划及设备维修计划，做好项目所需设备、技术状况和能力认可并做记录；定期进行设备检查并提出处理报告；编制和组织实施安全技术措施计划；做好特殊工种培训、考核工作；制止施工中“三违”现象，落实安全措施，建立安全活动记录。技术部：掌握设计文件，熟悉规范标准，参与编写施工组织设计；负责日常技术交底质检部：负责工序之间的交接验收，签发质量通知单并及时做好考核工作；建立健全质量体系运行记录和各种质量管理台账；参加分部分项工程质量评定。设备部：拟定并实施项目设备配置及设备维修计划，做好项目所需设备、技术状况和能力认可并做记录；定期进行设备检查并提出处理报告。安全部：负责编制和组织实施项目安全计划；负责日常安全管理，制定安全考核办法。办公室：负责项目部的后勤保障工作，负责职工膳食供应、保健及各类办公用品的发放，文印、计量器具管理，劳动工资管理；做好各项制度和活动，对外宣传、接待工作；负责协调解决地方矛盾。财务部：负责本项目财务管理工作；分析本项目各个时期成本升降、财务收支完成情况，提出控制成本的建议。负责本项目的预算管理，参与合同评审及施工图预算工作；根据工程进度编报项目材料耗量计划和计划调整；负责工程的统计、计量和合同管理工作。测量工段：负责本项目的工程基线布设、复测、交接，保证工程基线的准确；负责工程的位移、沉降观测工作并提供观测报告。3施工管理方法(1) 施工组织采用矩阵式管理组织形式，与业主的管理职能及监理的管理要求相配套。(2) 施工进度管理：主要实施Microsoft Project或P3软件进行项目进度计划管理，推广和实施模块化管理，并与业主的计划管理相配套，同时专人负责，及时进行周报、月报的统计。及时向业主和公司反馈计划信息。(3) 工程质量管理：采用ISO9001:2000的质保体系进行质量管理。保证质量得到持续的改进和提高。(4) 安全管理：配置专职安全员一名，实施和完善安全管理体系，推确保安全无事故。(5) 文明施工管理：设专职人员，主管文明施工生产，保证项目部的文明施工满足业主的要求。(6) 加强各种规章制度的制定和执行，保证政令统一。(7) 加强精神文明建设，发扬企业精神，建设企业文化。第五章施工进度计划和保证措施1施工总体部署原则本工程的特点主要是陆上填筑山场碎石和山场碎石土及护岸机械铺筑工程量较大，本工程的砼预制构件量不大，但均需在现场进行预制。因此，必须组织一个高效精干的施工组织体系，抓好工程宏观管理，把握好总体布公司的合理性与施工程序的科学性，统筹安排，精心组织，精心施工。施工总体安排的原则是：(1) 必须满足节点工期要求及总工期目标；(2) 有利于组织流水作业，尽可能均衡施工；(3) 紧紧抓住对工期影响大的几道关键工序场地回填、构件预制及安装、现浇胸墙、场地砼施工等；(4) 做好雨季及台风季节的施工，并按照环保高标准要求进行项目过程控制。2工程总体目标2.1工期计划目标2.1.1 节点工期我公司一旦有幸中标，我公司将全力以赴，做好前期准备工作，自始自终按贯标要求，抓好过程管理，确保本工程的主要节点工期达到业主的要求，即：(1)2013年3月18日前完成山场碎石土回填；(2)2013年3月22日前完成扭王字块及四角空心块预制；(3) 2013年3月30日前完成现浇砼胸墙及扭王字块、四角空心块安装。（4）2013年4月7日验收。2.1.2 施工总工期计划2013年3月8日开工，2013年4月7日竣工，计划施工总工期为 30 个日历天。具体施工进度计划详见附录。2.2质量管理目标我们将认真贯彻本公司 “精心施工、产品优良、顾客满意、保护环境、健康安全、诚信守法、以人为本、预防为主、追求卓越”的质量方针，严格按施工图纸与国家有关技术规范进行施工，确保整个工程达到合格等级，争创优良工程。2.3安全生产目标本工程将严格执行“安全第一，预防为主”的方针，实行安全目标管理，认真抓好安全管理、安全教育、安全技术措施工作，确保整个工程施工中不发生重大作伤亡事故，达到公司安全文明管理达标标准。2.4文明施工目标我公司将文明施工标准化管理作为面向社会的窗口，争创市级文明工地。3设备、人员动员周期和设备、人员、材料运到现场的方法3.1设备、人员动员周期我公司一旦中标，在接到中标通知书后，将在2日内完成项目经理部班子组建工作，并由项目经理带队，立刻进入现场，落实生产、生活等各项准备工作，确保在3天内先期工程所需人员、机械设备、材料进入施工现场，并在最短时间内完成施工组织设计报审、工程材料报验、施工测量布置及其他各项开工准备工作，准时在7日内开工。3.2设备、人员、材料运到现场的方法人员和小型机械设备进场均通过陆上到达施工现场；材料主要通过汽车运输到达施工现场或临时码头。4施工总体安排如果我公司中标，将总体按三个阶段完成本工程施工。4.1前期施工准备阶段的部署做好前期施工准备工作，是保证工程按期开工与施工期间能有条不紊、有节奏地组织施工的必要条件之一，必须认真对待。施工准备工作主要内容见下列施工准备工作图。项目经理部施工现场施工技术合同资源管理深入踏勘现场组织施工图审图与业主签定合同提出资源计划总体策划了解施工环境设计交底办理各项施工手续收集了解资源行情施工管理人员到位现场测量深化施工组织设计与质量计划报请监理审批协助业主发布通告及方案审批组织物资采购明确岗位职责实施四通一平组织人员、设备进场建立管理制度搭建生产、生活设施与施工临时码头组织人员学习组织模板加工进行技术交底施工测量控制网移交与控制网布设项目开工提供资金保证编制开工报告，完成报批手续4.1.1 施工准备阶段的组织工作为保证本工程优质、高速、文明、低耗地完成，创造良好的企业形象与社会信誉，我公司将组建一个精干、高效、强有力的项目经理部，实行项目经理负责制，全权负责工程全过程管理与组织协调工作，确保按合同要求全面完成施工任务。项目部组织机构管理网络见下图环 保安全部安全管理计划工程部石料采、装、运工区调度项目副经理船机设备管理围堰施工区材料部预制厂工区周转材料、半成品供应工程材料供应项目经理质量技术测量、试验检测资料试验站技监部项目总工程师合同管理机修组计财部预算计划统计料库财务后勤办公室室宣传文秘精神文明建设4.1.2 施工准备措施根据招标文件、施工合同与现场踏勘、调查情况，结合类似工程经验，积极协调合理安排，在较短的时间内完成施工准备工作，确保在一周内形成开工条件。4.1.2.1 总体策划由公司有关处室参加,对本工程资源配置,组织形式等重大问题进行策划。组建项目部，并保证有关人员迅速到位，制定准备工作计划，落实责任到人。4.1.2.2 现场准备与业主、设计、监理建立良好工作关系，并与地方政府及有关业务主管部门密切联系，定期召开协调会议，及时解决工程开工所需办理的各项手续，为顺利施工创造良好外部环境。为确保先期人员吃住，进场后首选搭建施工临时设施，对现场三通一平进一步细化，布置施工用水、用电管线。进行测量控制网交接验收，布设测量控制点。考察材料供应市场，考察选择材料供应商。根据施工需要确定工程用料、施工材料、供货计划、供应方式，安排模板加工，确定机械设备调迁计划、运输方式。4.1.3 技术准备组织施工人员认真学习施工设计图纸,对施工组织设计进一步深化/优化,并报请监理审批，编制详细的分项工程施工作业指导书，组织技术交底。制定质量计划，建立严格的质量保证体系，安全保证体系与成本控制体系，建立严格的管理制度。对进场材料进行检验试验，办理报验手续。4.2施工期间的总体部署综合考虑自然条件、工程本身特点、施工顺序、施工工艺等，确定本工程施工总体安排如下：为保证工程进度，工程开工后，立即开始C地块场地回填山场碎石及山场碎石土施工，同时砼预制构件在原有的砼地坪上进行预制。安放扭王字块、四角空心块施工。然后进行挡浪墙施工，最后施工场地砼地坪。本工程扭王字块、四角空心块拟在现场临时设施区建设小型构件预制场，使用商品砼。 扭王字块及四角空心块安装采用平板车运输到现场后，采用30t吊车进行安装。总之，我们将精心组织、合理安排好本工程施工，确保2013年4月7前竣工。4.3施工后期的总体部署4.3.1 交工验收前的内部检查在交工验收前，由公司与项目部两级技术部门进行内部检查鉴定，对不符合项目进行自我整改，确认完全达到验收标准以后才能提交给监理与业主验收。4.3.2 竣工资料的整理在整个施工过程中，必须及时、正确如实地做好各类施工记录，建立文件资料归档制度，并指定专人负责收集整理工程技术档案资料，确保工程结束时，能及时提供完整、准确、真实的竣工验收资料。4.3.3 工程的保护与保修对施工完成的工程将采取专门的保护措施，确保不被污染与损坏，提供给业主一个外观漂亮的优良工程。竣工后指定专人负责本工程的保修工作，并定期与业主沟通，确保达到业主满意。5施工工艺总流程本工程的施工工艺总流程图见下页。护岸工程堆场道路工程施工准备堆场陆域回填陆抛山场碎石地面整平碾压预制扭王字块角角护坡块石抛理及四角空心快内坡倒滤层碎石底基层预制砼块出场堤顶整平碾压二片石垫层护底块石抛理扭王字块及四角空心快安放空心块安放砼面层现浇胸墙第六章主要分项工程施工方案及质量保证措施1测量工程1.1常规控制测量根据现场的实际情况，拟在已有的西护岸及北护岸上布设首级控制网并布设加密控制点，同时随着护岸工程的进展，逐步在新施工的护岸上布设测量控制点。本工程平面坐标系统采用连云港城市坐标系坐标，高程采用85国家高程系统。首级坐标控制点与水准点由业主提供，我方会同监理工程师办理移交启用手续。平面测量控制：在西护岸线及北护岸上布设两个平面控制点，以利于控制护岸轴线位置。两个控制点与业主提供的首级控制点构成三角网。高程测量控制：在护岸后方岸线上布设两个高程控制点，以利于相互检查。在护岸施工过程中，每进尺50m，布置一个临时控制点，一个临时水准点，以利于施工中的细部测量控制。测量控制点布设采用PTS-V2型全站仪进行，测量控制点用砼做基础（1.5m1.5m），且埋入地下1m左右，预埋铜钉做点。在测量墩周围，设安全防撞栏，并设立警示牌。测量控制点布设后，由测量工程师与专职质检员自检，自检合格后填写“测量基线与控制点验收记录”，提交现场监理工程师和业主工程师验收，经监理工程师和业主工程师验收合格后方可使用。施工过程中定期对施工测量控制点进行复检，且将复检结果及时通知监理工程师及业主工程师，并及时对测量数据进行修正。施工所用的全站仪、经纬仪、水准仪均进行定期计量检测。为了更好地掌握护岸的沉降及位移情况，在护岸开工后每周进行1次沉降位移观测，沿堤轴线每50m设置一沉降位移观测标志，沉降观测可采用预埋沉降板。通过沉降位移的观测，及时掌握护岸的沉降位移情况，为最终预留沉降量提供数字依据。在护岸施工各阶段，分别在挡浪墙顶设置沉降位移观测点并定期进行观测。本工程施工测量采用两种测量方式，陆哉地形、块石抛填及块体安装等相关施工测量采用RTK-GPS（实时动态差分GPS）进行实时测量定位。护岸水面以上部分施工测量采用全站仪、水准仪等常规测量方法测量。2构件预制工程本工程预制构件包括护岸工程扭王字块、四角空心块等。本工程预制构件扭王字块、四角空心块等均安排在现场的施工临时设施场地内预制。预制构件均使用商品砼。2.1扭王字块护岸工程块体采用3t的扭王字块体；待陆上铺筑棱体块石护岸铺筑完成后，在其新形成的护岸坡脚处按图纸设计的位置安放扭王字块。 2.2预制四角空心块护岸工程护面块体采用2.8t四角空心块。 预制四角空心块在现场进行，在预制构件强度达到75%时转移至临时堆场，并继续养护。2.2.1 施工设备与机具配置为了保证预制构件的预制进度，在预制场需配备的设备及施工机具如下：2t机动运输车 2台5t轻型桁车吊 1台ZL50型装载机 2台扭王字块模板 20套 30t汽车吊 1台20t转运平板车 1台2.2.2 预制施工工艺 构件预制工艺流程工艺流程为：商品砼2t运混凝土车运输5t轻型桁车吊混凝土斗下混凝土入模振捣密实成型拆模养护强度检测吊运到堆存区 模板工艺 砼工艺砼：砼使用商品砼。砼等级为C40，商品砼严格按有关施工验收规范要求进行控制。砼运输：用2台FY20型机动翻斗车运输砼。翻斗车的料斗需改进成活动式。运至浇筑地点。用轻型桁车起吊料斗，下料入模。砼的浇注和养护：混凝土的浇筑采用分层下灰，逐层振捣，顶部采用二次振捣和二次抹面工艺，以消除松顶和砼的表面缺陷，提高砼的内在及外观质量。由于扭王块型体复杂，界面多，不易适合用传统织物的覆盖水养，故采用养护液喷涂养护工艺。在构件拆模后，立即喷涂一遍YM-84型养护液，经12小时成干膜后，再沿着与原喷涂方向相垂直的方向喷第二遍，确保喷涂面均匀无遗漏。 构件的堆存和转运构件在脱模后及时进行产品标识，标识好构件数量、编号和本构件浇筑日期。制好的构件待砼强度达到设计强度的75%以后，用1台30t汽车吊加20t平板车吊运到构件堆存区。构件起吊采用捆绑法进行，为防止钢丝绳勒坏块体棱角，捆绑时将钢丝绳与构件间用橡胶皮隔离。2.3.1 模板工程2.4.2.1 总体要求模板的材料可选择钢材和木材，支架应采用钢材。钢材的材质应符合普通碳素结构钢技术条件(GB700)的规定。木材的材质应高于III等材。模板的制作和施工必须能保证设计图纸中工程结构和构件的各部分形状、尺寸和相互位置的正确。并具有足够的强度、刚度和稳定性，确保能可靠的承受新浇混凝土自重和侧压力，以及施工时产生的施工荷载。施工单位应根据混凝土的施工工艺，设计和制作构造简单、装拆方便和混凝土浇筑的模板及支架。模板与混凝土的接触面应刷涂脱模剂。脱模剂不得污染工程结构和构件。模板的接缝严禁漏浆。对模板和支架进行定期维修并妥善保管，钢材质的模板和支架严禁有锈蚀。2.3.1.2 模板设计施工单位应根据水运工程混凝土施工规范JTJ268-96中规定的荷载及荷载组合进行模板设计。其最大变形值不得超过下列允许值：结构表面外露的模板，为模板构件计算跨度的；结构表面隐蔽的模板，为模板构件计算跨度的；支架的压缩变形值和弹性挠度，为相应结构的计算跨度的。应对防止模板接缝漏浆和保证工程结构和构件棱角完整性进行细部设计，并提出适合采取的相关措施。2.4.2.3 模板制作严格按批准的施工图纸中的工程结构和构件尺寸、形状和线条进行模板制作。钢模板应在模架上制作，并采取措施减少焊接变形。钢模板表面应平整、光滑、无锈蚀，外表面应涂刷防锈漆。采用木模板时其表面应刨光，木板拼缝应做成搭接缝或企口缝。模板应保证拆模时不会对混凝土造成振动及撞击。所有接头要紧密连接以防漏浆，且施工缝处模板应紧密贴紧已浇筑或已硬化的混凝土，以防混凝土外表形成台阶或棱边。必须确保混凝土底胎的基础坚实稳定，表面平整和光滑。混凝土永久可视表面用锻钢模板，且应保证其在容许误差范围内。锻钢模板表面应平滑且无肉眼可见的凹凸和接缝痕迹。混凝土面非永久性外露时，模板可采用普通木板对接制作。平面正确且保证钢筋在任何地方有足够保护层。2.3.1.4 模板安装模板安装应保证混凝土如施工图所示的正确形状、线条和尺寸，其偏差应在施工规范书允许偏差范围之内。模板安装时应考虑混凝土浇筑时变形的影响。下部模板不得用于支撑上部结构，除非施工单位获得业主或监理工程师的另行批准。如果批准的话，下部模板须能承受上部模板与下部模板所有的荷载之和，并在上部混凝土达到要求强度前不得拆除下部模板。模板和支架的支承部分应坚实可靠，不允许在浇筑混凝土过程中产生松动。模板需要拉杆时应采用螺栓拉杆。预埋件必须按批准的施工图纸进行预埋，安装必须牢固齐全，位置必须准确。2.3.1.5 拆模在混凝土强度能保证其表面及棱角不因拆除模板而受损坏，方可拆除侧模板。在混凝土结构或构件达到设计要求的强度时才可以拆除底模和支架。已拆除模板、支架的结构，在混凝土达到设计强度后才能承受全部的使用荷载。2.4.1 混凝土浇注砼强度等级为C40。砼为商品砼，严格按施工验收规范要求进行控制。砼运输：用2台FY20型机动翻斗车运输砼。翻斗车的料斗需改进成活动式。运至浇筑地点。用轻型桁车起吊料斗，下料
