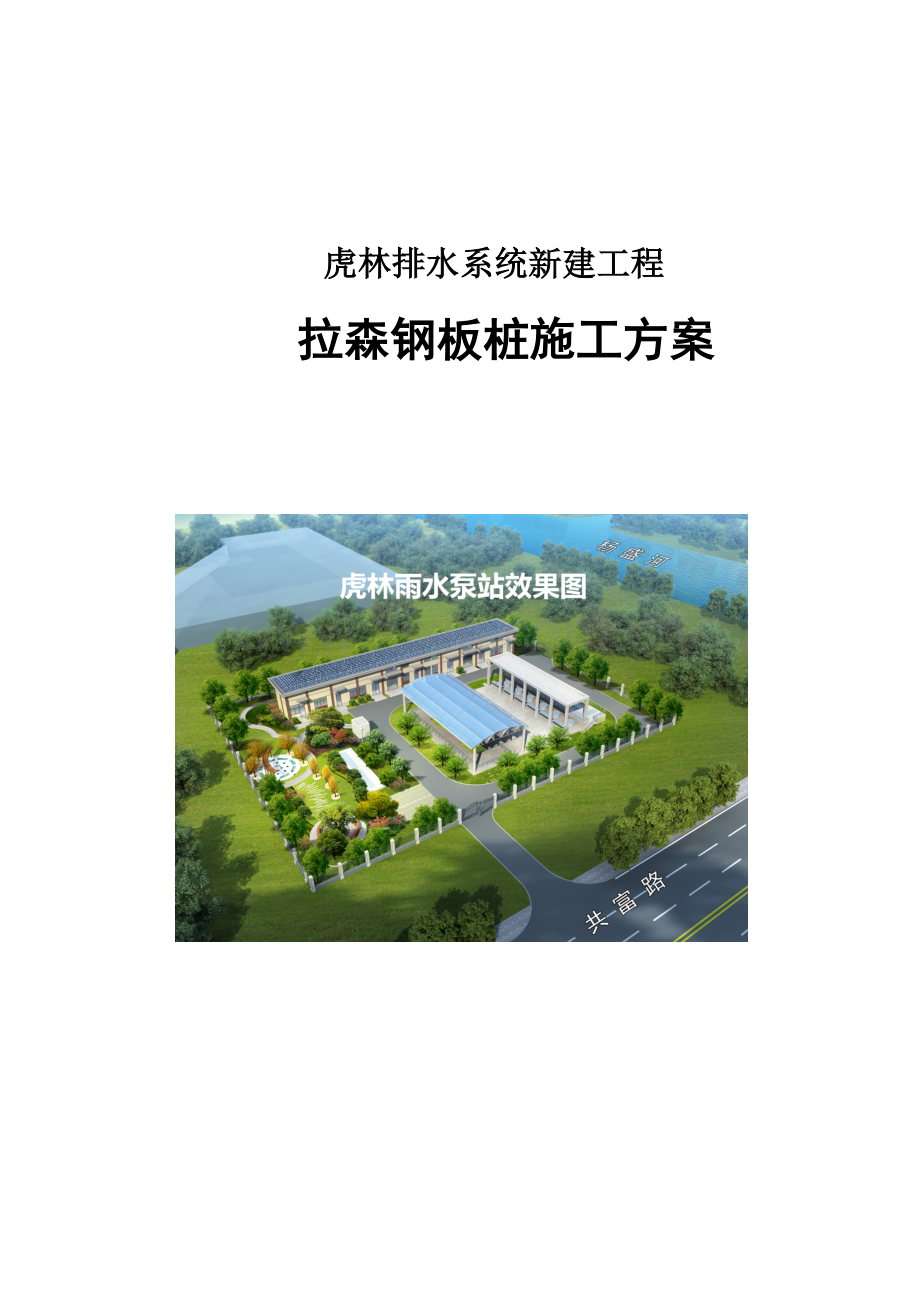

排水系统新建工程拉森钢板桩施工方案培训资料.docx

虎林排水系统新建工程拉森钢板桩施工方案上海益宇建筑工程有限公司二一七年十一月目 录第一章 工程概况41.1工程简介41.2 参建单位41.3 出水箱涵概况51.4工程地质概况5第二章 编制依据82.1 相关资料82.2 使用规范8第三章 支护、支撑系统及参数性能9钢板桩参数12打桩设备12第四章 基坑支护施工工艺及施工程序13一、钢板桩施工13第五章 基坑监测17监测项目内容17第六章 质量控制措施19第七章、安全保证措施20第八章 应急预案23一、大型机械事故应急救援预案23一、目的23二、组织机构及职责23三、资源配置23四、应急准备24五、应急措施24二、触电事故应急救援预案24一、目的24二、组织机构及职责24三、资源配置25四、应急准备25五、应急措施25六、注意事项26七、纠正与改进26拉森钢板桩平面图27拉森钢板桩剖面图（一）28拉森钢板桩剖面图（二）29拉森钢板桩剖面图（三）30钢围檩钢支撑连接节点图31第一章 工程概况1.1工程简介本工程为虎林排水系统新建工程, 位于上海市宝山区东至沈师浜、南至蕰藻浜、西至杨盛河、北至泰和路。新建虎林雨水泵站一座（含污水截流设施），泵站规模155.52万吨/日，泵站用地面积3300平方米。敷设雨水总管d1200- 3500mm长度约1970米，雨水管1000-1650mm约1680米，敷设污水管截留管d150mm长度约500米。泵站主要包括泵房主体、配电房及管道等主要建（构）筑物。 工程地理位置1.2 参建单位工程名称：虎林排水系统新建工程项目工程地点：上海市宝山区杨行镇西南部建设单位：上海市宝山区水务局设计单位：上海市政工程设计研究总院（集团）有限公司勘察单位：上海广联环境岩土工程股份有限公司施工单位：上海建工二建集团有限公司1.3 出水箱涵概况出水箱涵为钢筋混凝土矩形箱涵，由二孔8.9m3.5m渐扩为四孔19m3.5m箱涵，基础埋深约4.6m，原出水箱涵设计采用8001000钻孔灌注桩围护、双排800550高压旋喷桩止水帷幕、坑底以下3m压密注浆，采用首道钢筋混凝土支撑+局部609*16型钢立柱桩支撑。目前涵箱第二节结构已经施工完成，由于箱涵第一节距高压线杆只有6m、高压线距原地面10m、第四节施工场地偏小等原因，钻孔灌注桩、高压旋喷桩没有办法施工。经与监理、设计、业主协商确定箱涵采用12m拉森钢板桩围护，高压线影响部位采用9m拉森钢板桩，609钢管支撑。围堰采用15m拉森钢板桩。 10m 6m 出水箱涵现场照片1.4工程地质概况1.4.1土质概况经勘察查明，在本次勘察深度范围（最深45.00m）内的地基土为第四纪全新世Q34上更新世Q23的沉积层，主要由填土、粉性土、淤泥质土及粘性土组成。根据地基土沉积年代、成因类型及物理力学性质差异，将场地沿线勘察深度范围内土层划分为8个主要层次，其中、层分别根据各自的土层特性分为若干亚层及次亚层。表1 地层特性表地质土层土层名称沉因类型厚度(m)层顶标高(m)土层描述Q431-1杂填土人工0.404.505.973.63以粘性土为主，夹较多的砖块和碎石子等，局部表层为水泥地坪1-2素土人工0.304.304.922.43由粘性土夹少量杂物组成，含植物根茎及有机质2浜土淤积0.203.202.85-0.17含腐植物、有机质，夹碎石等1褐黄灰黄色粉质黏土滨海|河口0.502.803.590.20含氧化铁斑点及铁锰质结核，夹粉性土，稍有光泽，无摇振反应，干强度中，韧性中3灰色砂质粉土滨海|河口1.905.501.71-0.97含云母，土质不均，上部夹淤泥质土，无光泽，摇振反应迅速，干强度低，韧性低Q42灰色淤泥质粉质粘土滨海|浅海1.205.40-1.39-5.50含云母、有机质，夹淤泥质粉质粘土，土质不均，稍有光泽，无摇振反应，干强度中，韧性中灰色淤泥质黏土滨海|浅海3.808.10-4.08-8.10含云母、有机质，土质较均匀，有光泽，无摇振反应，干强度高，韧性高Q411灰色粘土滨海沼泽1.007.30-9.21-14.10含有机质，钙质结核，土质较均匀，有光泽，无摇振反应，干强度高，韧性高2灰色砂质粉土滨海沼泽1.207.70-14.56-17.77含云母，夹薄层粘性土，土质不均，无光泽，摇振反应迅速，干强度低，韧性低3灰色粉质黏土溺谷1.4010.10-17.58-25.09含云母、有机质、腐植物及钙质结核，夹较多粉性土，干强度中，韧性中4暗绿灰绿色粉质黏土溺谷2.005.20-19.34-28.85含氧化铁条纹及铁锰质结核，有光泽，无摇振反应，韧性中，干强度中Q32暗绿色草黄色粉质粘土河口|湖泽1.704.50-12.67-17.63含氧化铁条纹及铁锰质结核，有光泽，无摇振反应，韧性中，干强度中草黄灰色砂质粉土河口|滨海1.109.50-16.17-30.30含云母，夹薄层粘性土，具有层理，无光泽，摇振反应迅速，干强度低，韧性低灰色粉质黏土夹粉土滨海|浅海未钻穿-25.14-32.30含云母、有机质，夹薄层粉性土，稍有光泽，无摇振反应，韧性中，干强度中1.4.2水文地质条件1） 潜水：本工程基地对工程有影响的地下水主要为浅层的潜水，地下水位变化主要受大气降水、地面蒸发控制。实测取土孔内的地下水稳定水位埋深介于1.001.40m之间，标高介于3.133.38m之间。上海潜水水位埋深受降雨、潮汛、地表水的影响有所变化，年均水位埋深一般为0.51.5m。2） 承压水：勘探揭露，场地内承压水主要为2层灰色砂质粉土微承压水层，第1层承压含水层。拟建场地第及第承压含水层相联通，故考虑承压水对基坑开挖影响。3） 基坑抗突涌验算：拟建场地内承压水主要为2灰色砂质粉土微承压水层，第1承压含水层。2层灰色砂质粉土微承压水层层顶埋深在19.47m，第1层承压含水层层顶埋深在22.19m，根据上海市岩土工程勘察规范（DGJ08-37-2012）第12.3.3条，Pcz/Pwy1.05，故本工程基坑开挖必须考虑承压水头对本工程基坑开挖的影响。1.4.3不良地质条件地下障碍物：拟建场地内分布有大量混凝土块、砖头、石头等建筑垃圾，局部地段分布有水泥地坪，且地下分布有地下障碍物。第二章 编制依据2.1 相关资料1）虎林排水系统新建工程项目基坑围护工程合同文件；2）施工图纸；3）国家关于工程施工和验收的法律法规；4）上海市地方关于工程施工和验收的法律法规；5）我司有关质量管理、安全管理、现场文明施工管理和各种工序工法的标准程序文件；6）现场及周边场地踏勘情况；2.2 使用规范建筑地基基础工程施工质量验收规范（GB50202-2013）；地基处理技术规范（DBJ08-40-2010）建筑工程施工质量验收统一标准（GB503002013）钢筋焊接及验收规程（JGJ182012）热扎钢板桩（GB/T 20933-2014）建筑工程质量验收统一标准评定标准（GB50300-2015）工程测量规范（GB 50026-2007）国家和政府部门制定的劳动保护和安全生产政策、法令和规章制度。第三章 支护、支撑系统及参数性能根据岩土工程勘察报告，本工程基坑开挖深度范围的土层主要为杂填土、素素土、粉质粘土，基坑深度在4.5米左右，根据基坑深度及止水效果，出水箱涵结构围护选用12m拉森钢板桩，宽400mm，高170mm，厚15.5mm，理论重量68 Kg/m，要求拉森钢板桩无穿孔，修边调直后方可使用。拉森钢板桩之间用2HN700300型钢围檩进行连接，围檩与每根拉森钢板桩之间空隙采用C30混凝土填充，转角需设置专用构件。2HN700300型钢围檩底部采用20#槽钢托架与拉森钢板桩焊接，底部20#槽钢斜撑焊接牢固。斜支撑除及时架设外，在斜支撑端头设可靠防滑措施，端部采用电焊焊接牢固，焊缝宽度满足规范要求。支撑采用两道609钢管进行内支撑，首道支撑在4.65标高，第三道支撑距基坑底部3米。钢板桩打设桩顶标高为4.650，桩底标高为-7.350。围堰采用15m拉森钢板桩，20#槽钢围檩，M20对拉螺栓支撑，水平间距2米。钢板桩打设桩顶标高为4.400，桩底标高为10.600。出水箱涵钢板桩平面布置图A-A支撑剖面图B-B支撑剖面图临时围堰支撑图钢板桩参数根据工程所在地的特点，结合钢板桩的特性、施工方法等方面进行考虑，选用IV拉森钢板桩，其主要技术参数为：截面模数W=2410cm，=200N/mm，单位重量g=60kg/m，规格为400mm125mm13mm。异型桩焊接制作标准为：钢板桩弯曲度（轴线方向）不大于1.1L/1000=22mm，翘曲（法线方向）不大于2.25L/1000=45mm（L为钢板桩的长度）。现场根据地质资料及作业条件选用12m长度的钢板桩，支护钢围檩采用2HN700300型钢连接，609钢管支撑。打桩设备打桩设备根据施工进度，拟投入1台钢板桩打拔桩机。打拔桩机为挖掘机（KAT01250）加振动锤改装而成，振动锤为日本产NPK-HP-7SXB型，激振力200KN。第四章 基坑支护施工工艺及施工程序一、钢板桩施工1、钢板桩施工的一般要求（1）板桩的设置位置要符合设计要求，便于基础施工，即在基础最突出的边缘外留有施工作业面。（2）基坑护壁板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准板桩的利用和支撑设置，各周边尺寸尽量符合板桩模数。（3）整个基础施工期间，在挖土、吊运、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。2、板桩施工的顺序板桩准备围檩支架安装板桩打设偏差纠正609钢管支撑安装箱涵结构施工609钢管支撑拆除拔桩。3、板桩的检验、吊装、堆放（1）板桩的检验对板桩，一般有材质检验和外观检验，以便对不合要求的板桩进行矫正，以减少打桩过程中的困难。外观检验：包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、直度和锁口形状等项内容。（2）板桩吊运装卸板桩宜采用两点吊。吊运时，每次起吊的板桩根数不宜过多，注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。（3）板桩堆放：板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。堆放时应注意：堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；板桩应分层堆放，每层堆放数量一般不超过5 根，各层间要垫枕木，垫木间距。一般为3-4 米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2 米。4、 板桩施打钢板桩选用IV拉森钢板桩，根据实际施工要求，选用钢板桩长度为12m，钢板桩搭接示意图如下。（1）测量放线：根据设计施工图，测设出水箱涵涵身边线，根据涵身边线往外偏移800mm放出板桩边线。 （2）板桩用履带式打桩机施打，施打前一定要熟悉地下管线、构筑物的情况。（3）打桩前，对板桩逐根检查，剔除连接锁口锈蚀、变形严重的普通板桩，不合格者待修整后才可使用。（4）打桩前，在板桩的锁口内涂油脂，以方便打入拔出。（5）单桩打入法以一块钢板为一组，从一角开始逐块插打，直至工程结束，这种打入方法施工简便，可不停顿地打，桩机行走路线短，速度快。但单块打入易向一边倾斜，误差积累不易纠正，墙面平直度难控制。 （6）先用吊车将钢板桩吊至插点处进行插桩，插桩时锁口要对准，每插入一块即套上桩帽，轻轻加以锤击； （7）在打桩过程中，为保证钢板桩的垂直度，用两台经纬仪在两个方向加以控制； （8）为防止锁口中心线平面位移，可在打桩进行方向的钢板桩锁口处设卡板，阻止板桩位移。同时在围檩上预先算出每块板桩的位置，以便随时检查校正； （9） 开始打设的一、二块钢板桩的位置和方向应确保精度，以便起到样板导向作用，故每打入1m应测量一次，打至预定深度后应立即用钢筋或钢板与围檩支架焊接固定。项目允许公差板桩轴线偏差10cm桩顶标高10cm板桩垂直度1% 板桩打设的公差标准如下表所示。 （7）打入桩后，及时进行桩体的闭水性检查，对漏水处进行焊接修补，每天派专人进行检查桩体。5、板桩的拔除基坑回填后，要拔除板桩，以便重复使用。拔除板桩前，应仔细研究拔桩方法、顺序和拔桩时间及土孔处理。否则，由于拔桩的振动影响，以及拔桩带土过多会引起地面沉降和位移，会给已施工的地下结构带来危害，并影响临近原有建筑物、构筑物或底下管线的 安全。（1）拔桩方法本工程拔桩采用振动锤拔桩：利用振动锤产生的强迫振动，扰动土质，破坏板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。（2）拔桩时应注意事项拔桩起点和顺序：对封闭式板桩墙，拔桩起点应离开角桩5 根以上。可根据沉桩时的情况确定拔桩起点，必要时也可用跳拔的方法。拔桩的顺序最好与打桩时相反。振打与振拔：拔桩时，可先用振动锤将板桩锁口振活以减小土的粘附，然后边振边拔。对较难拔除的板桩可先用柴油锤将桩振下100300mm，再与振动锤交替振打、振拔。起重机应随振动锤的启动而逐渐加荷，起吊力一般略小于减振器弹簧的压缩极限。供振动锤使用的电源为振动锤本身额定功率的1.2-2.0 倍。对引拔阻力较大的板桩，采用间歇振动的方法，每次振动15min，振动锤连续不超过1.5h。6、板桩土孔处理对拔桩后留下的桩孔，必须及时回填处理。回填的方法采用填入法，填入法所用材料为砂。高压线杆部位钢板桩待工程全部施工结束后，根据现场实际情况做拔除或留置。第五章 基坑监测监测项目内容根据国家、上海市相关规范本工程主要进行周边环境的监测和基坑围护体系的监测。主要项目包括：1基坑体系监测1）围护墙顶的位移监测（水平和垂直位移）2）基坑外地下水位监测3）支撑轴力监测4）围护体系裂缝监测2周边环境监测1）地下综合管线的变形监测（水平和垂直位移）2）周边建（构）筑物的水平及垂直位移、倾斜、裂缝监测3）周边地下管线的位移监测4）周边道路及河道驳岸的位移监测5）基坑外侧地表裂缝3周边环境监测点位移根据设计要求，对施工影响范围内临近建筑物、地下管线、河道驳岸及周边道路进行重点监测，地下管线可以利用窨井、阀门、抽气孔以及检查井等管线设备作为直接监测点，测点间距约5米。建构筑物沉降点布设选在角点位置，倾斜监测点布置在建构筑物角点并上下部成对设置。4裂缝观察开挖前对施工井周边等建筑裂缝、道路地表裂缝、河道驳岸裂缝、围墙裂缝现状进行目测调查并记录。对典型的裂缝布设观察点。在基坑开挖时，发现新裂缝或原有裂缝有增大趋势，应及时布设监测点。开挖中当围护体系出现肉眼可见裂缝时，应设置裂缝监测点，通过每天的巡查对围护体系和支护体系裂缝的进行监测记录。监测点严格按照规范、规程标准布设，在具体实施过程中可根据现场情况进行调整。5危险报警（1）监测数据达到监测报警值的累计值。（2）围护结构的位移值突然明显增大或基坑出现流沙、管涌、隆起、陷落或较严重的渗漏等。（3）围护结构的支撑体系出现过大变形、压屈、断裂、松弛或拔出的迹象。（4）周边建筑的结构部分、周边地面出现较严重的突发裂缝或危害结构的变形裂缝。（5）周边环境点变形突然明显增长或出现裂缝、泄露等。（6）出现变化量持续报警的情况，需以联系单的方式向各单位报警。（7）根据当地工程经验判断，出现其他必须进行危险报警的情况。当出现以上至少一类情况时，必须立即进行危险报警，并应对基坑围护结构和周边环境中的保护对象采取应急措施，同时增加监测的频率，直至情况稳定。6 监测频率 根据上海市基坑工程施工监测规程DG/TJ08-2001-2016中提出的控制指标，并结合设计要求，监测工作自始至终要与施工的进度相结合，监测频率应与施工的工况相一致，应根据基坑施工的不同阶段，合理安排监测频率：围护体系监测点1次/1天，周边环境监测点位移1次/1天，未受影响区域监测频率为1次/3天。第六章 质量控制措施1）拉森桩打入底标高，入土深度必须达到拉森桩桩长2分之1倍长度以上，紧密咬口式呈长方形，弯曲的拉森桩（桩身弯曲矢度大于1桩长）不得使用。2）围护拉森桩打好后，首先检查拉森桩的咬口，如发现有脱缝时在开口处补插钢板桩，以减少缝隙中漏水、漏泥现象。其次检查水平联系围檩和支撑的安装情况是否符合设计要求，待全部检查及准备工作完成之后，对堰身进行全面检查后方可进行围堰内清淤。3）钢板桩施打过程中有时遇上大的块石或其它不明障碍物，导致钢板桩打入深度不够，采用转角桩或弧形桩绕过障碍物。4）钢板桩挤进过程中受到石块等侧向挤压作用力大小不同容易发生偏斜，采取以下措施进行纠偏：在发生偏斜位置将钢板桩往上拔l.0m2.0m，再往下压进，如此上下往复振拔数次，可使大的块石被振碎或使其发生位移，让钢板桩的位置得到纠正，减少钢板桩的倾斜度。5）在基础较软处，有时发生施工当时将邻桩带入现象，采用的措施是把相邻的数根桩焊接在一起，并且在施打当桩的连接锁口上涂以黄油等润滑济减少阻力。拔除和整理 1、在完成箱涵施工后，基坑内回填土必须回到支撑标高位置左右,根据施工现场逐层拆除，根据现场实际情况搭设临时施工配合QUY50A履带吊50吨DZ-45振动锤拔出钢板桩。拔出的钢板桩清刷、修补整理，并堆放在地面，及时运离施工现场。第七章、安全保证措施安全施工是关系到个人健康、家庭幸福、社会稳定、国家昌盛的大事。强化安全知识的宣传教育，提高施工人员的安全技术素质，加强现场的安全管理力度，加强安全防范措施等构成了施工安全工作的几个重要组成部分。1、安全目标本工程的安全目标，是在整个项目施工期间坚决杜绝各类重大责任事故、人身伤亡事故、消防事故、治保事故、交通事故、扰民事故及各类传染病发生。2、安全组织措施2.1现场成立安全生产工作小组，设置专职安全员全面负责施工期间的安全工作，各班组设立兼职安全员负责具体检查监督工作，现场建立安全生产保证体系。2.2坚持执行施工前的安全技术交底会议制度和开工前的安全教育制度，明确本工程的安全目标，落实各个岗位的安全职责。2.3每周召开安全工作会议，进行安全工作的总结和布置。2.4开展安全活动，在现场布置安全标语、横幅等，积极进行安全知识宣传教育。2.5认真执行安全规程和操作要求，施工人员必须戴安全帽，严禁违章作业，杜绝各类事故发生。2.6对于各类安全违章行为坚决进行处理，限期整改。2.7做好每天的安全生产记录，并填写安全日记。2.8按照长兴安全质量监督站的要求，认真、如实、确切的填写安全管理资料。3、用电措施3.1开工前，专业电工和技术负责人应指导现场施工用电。3.2所用配电箱采用国家建筑施工统一的配电箱，实行一机一闸一漏电保护装置。主要配电箱均作接地，以防止感应电伤人。3.3照明线路不能与动力线路混用，吊机、振动锤等使用的拖缆，必须严格检查，不能使用绝缘性能差的或有破损的电缆。3.4机械设备（如振动锤、电焊机等）移位、电器检修时必须断电操作，严禁带电操作，并挂上警示牌。移位时，须有专人指挥，专人照看电缆，防止电缆压坏损伤。3.5移动电器、修理电器由专业电工进行，非专业人员严禁操作。3.6所用配电箱漏电保护装置每天由专业电工进行检查，并在相应表格上记录。3.7施工现场用电严格遵守施工现场临时用电安全技术规范。4、消防安全措施4.1由项目经理、安全员组成现场消防安全领导小组，具体负责落实防火安全工作，以备突发情况下迅速采取行动，减小影响程度。4.2健全消防制度，施工现场安排专人、专职负责，一旦发现隐患，立即进行消除。4.3吊机、食堂、宿舍及材料仓库四周按照规定设置足够的灭火器，并由安全员检查落实到位。4.4酸碱泡沫灭火器指定专人维护、管理、保养，定期调换药剂，标明换药时间，确保灭火器效能正常。4.5场区或生活区，禁止私接电线，私接违章电器；严禁使用煤油炉、电炉烧煮。4.6进行电焊、气割作业人员必须持证上岗，并实行动火申报制度，动火必须具有“二证一器一监护”才能进行。4.7现场电焊、气割作业必须符合防火要求，严格执行“十不烧”规章制度。4.8工地中的易燃易爆物品（如汽油、氧气瓶、乙炔瓶等）都必须按照规定设置，妥善保管。4.9调查清楚施工现场周围道路两侧的城市专用消防龙头；进入工地的道路保持畅通，宽度不小于3.50m。4.10加强警卫人员上岗责任心，每天上班后对工地临时设施进行一次防火巡查，消灭事故隐患。5、交通措施5.1现场材料运输车辆出入施工现场时出入口应安排专人指挥车辆进出，以免交通事故的发生。5.2施工现场特别是材料出入口周围，应有一块比较大的空地，以利于材料运输车辆转弯、调头、进出。5.3型钢运输车辆进入现场后，必须先观察好行进路线，将影响通行的物品搬开，同时对软路基路面铺好路基钢板，确保畅通。6、夜间施工措施6.1在现场四周设置2个镝灯和各类机台照明灯具，使任何一个操作和人行角度都有足够的亮度。6.2进行夜间施工前到环保局办理夜间施工许可证，经批准后再安排夜间作业。6.3在夜间施工期间，注意降低噪音，避免机具猛烈撞击，严禁大喊大叫等。第八章 应急预案一、大型机械事故应急救援预案 一、目的为了能使大型机械在安装、使用和拆卸过程中发生意外倒塌和伤害事件后，争取在第一时间组织有效的抢险与救护，最大限度地降低人员伤亡和财产损失，特制定大型机械事故应急救援预案。 二、组织机构及职责在项目应急预案救援指挥部统一领导下，组建大型机械事故应急救援领导小组，具体负责现场应急救援工作。 职能组别责任人职 责 任 务指 挥梁艳在项目应急预案救援指挥部统一部署下，领导开展本事故应急救援工作联络组唐怡负责对内、外联络、报警，并引导救援人员进场，负责现场物资、车辆的调度保卫组王礼洋疏散人员、保护现场、维持秩序，做好当事人、周围人的问讯记录抢救组胡建龙抢救被压人员，负责物资抢救、损失控制，负责环境污染控制救护组郁士璞负责人员救治和送治善后组郭延义负责事故的善后处理 三、资源配置足够的对外联络通讯器材，经培训的队员和其他职能人员，相应的医疗救护设施、设备及足够的经费配置。 四、应急准备1、根据实际情况绘制大型机械平面布置图（使用范围布置点）、安全逃生路线平面图并张贴在显眼位置。2、建立的各职能小组，职能人员应进行相应的培训、教育。3、每月组织一次对大型机械的性能，使用情况等进行检查，以消除事故隐患，保持大型机械正常安全运行；每月组织一次对大型机械四周的道路环境和通道进行检查，确保安全逃生路线的畅通。4、每年组织举行一次预案演练，并通过演练检验与改进预案。 五、应急措施1、无论任何人员，一旦发现有大型机械设备倒塌事故发生的可能性，应立即呼叫在场人员立即撤离。2、现场人员应迅速通知大型机械事故应急救援小组，启动大型机械事故应急救援预案。3、事故发生后，应急救援人员应及时就位并根据职能职责各司其责组织抢救，实施救援。4、联络组人员立即拨打有关应急救援电话，报警时要讲明事故发生地点，事故类型和联络人电话，并派人到路口接警指示。 联络组应根据国家相关规定程序及时向公司及有关部门报告事故。联络组应根据现场情况及时调度救援车辆和物资。5、抢救组人员立即切断电源，抢救被压人员，并组织物质抢救、控制环境污染，尽可能减少损失。二、触电事故应急救援预案 一、目的为确保触电事故发生后，能迅速有效地开展抢救工作，最大限度地降低员工及相关方生命安全风险，特制定触电事故应急救援预案。 二、组织机构及职责在项目应急预案救援指挥部统一领导下，组建触电事故应急救援领导小组，具体负责现场应急救援工作。 职能组别责任人职 责 任 务指 挥梁艳在项目应急预案救援指挥部统一部署下，领导开展本事故应急救援工作联络组唐怡负责对内、外联络、报警，并引导救援人员进场，负责现场物资、车辆的调度保卫组王礼洋疏散人员、保护现场、维持秩序，做好当事人、周围人的问讯记录救护组胡建龙负责人员救治和送治善后组郁士璞负责事故的善后处理 三、资源配置救护人员：郁士璞为工地现场救护人员，懂得应急救护。救护设备：急救箱、担架、运送车等。通讯联络工具：手机、对讲机。 四、应急准备1、在各醒目位置设立急救电话：急救120。2、应对各职能组织人员进行相应的急救知识的培训、教育。3、每年组织举行一次预案的演练，并通过演练检验与改进预案。 五、应急措施1、触电事故发生后，现场人员应立即切断电源（关闭电路），使触电人员脱离带电体；亦可用现场得到的绝缘材料等物件使触电人员脱离带电体。并立即向触电事故应急救援小组报告，启动应急触电事故救援预案。2、救护组应将触电人员移至安全地方，并进行抢救。若发现触电者呼吸或呼吸、心跳均停止，则将伤员仰卧在平地上或平板上立即进行人工呼吸或同时进行体外心脏按压。3、保卫组负责疏散人员、保护现场、维持秩序。4、联络组视情况拔打急救电话120，报警时要讲明事故发生地点、事故类型、严重程度和联络人电话，并派人到路口接警指示。联络组应根据国家相关规定程序及时向公司及有关部门报告事故。联络组应根据现场情况及时调度救援车辆和物资。5、善后组负责做好与当事人及其家属的接洽善后处理工作。6、事故调查处理，按国家相关规定及公司事故报告调查处理制度执行。 六、注意事项1、在未脱离电源时，切不可用手去拉触电者。2、事故发生后应组织人员合力抢救，视情况拨打120急救电话和马上通知有关负责人。3、心肺复苏抢救措施要坚持不断的进行（包括送医院的途中）不能随便放弃。 七、纠正与改进1、事故发生后，安全科组织相关部门（人员）进行原因分析，填写意外事故报告，针对事故原因，采取预防措施报公司确认。2、事故发生后，安全科负责对事故应急救援预案进行评价并完善。3、事故责任人处理按有关规定执行，相关人员的教育由安全科负责。拉森钢板桩平面图拉森钢板桩剖面图（一）拉森钢板桩剖面图（二）拉森钢板桩剖面图（三）钢围檩钢支撑连接节点图
