建筑工程施工质量验收资料智能建筑工程部分.docx

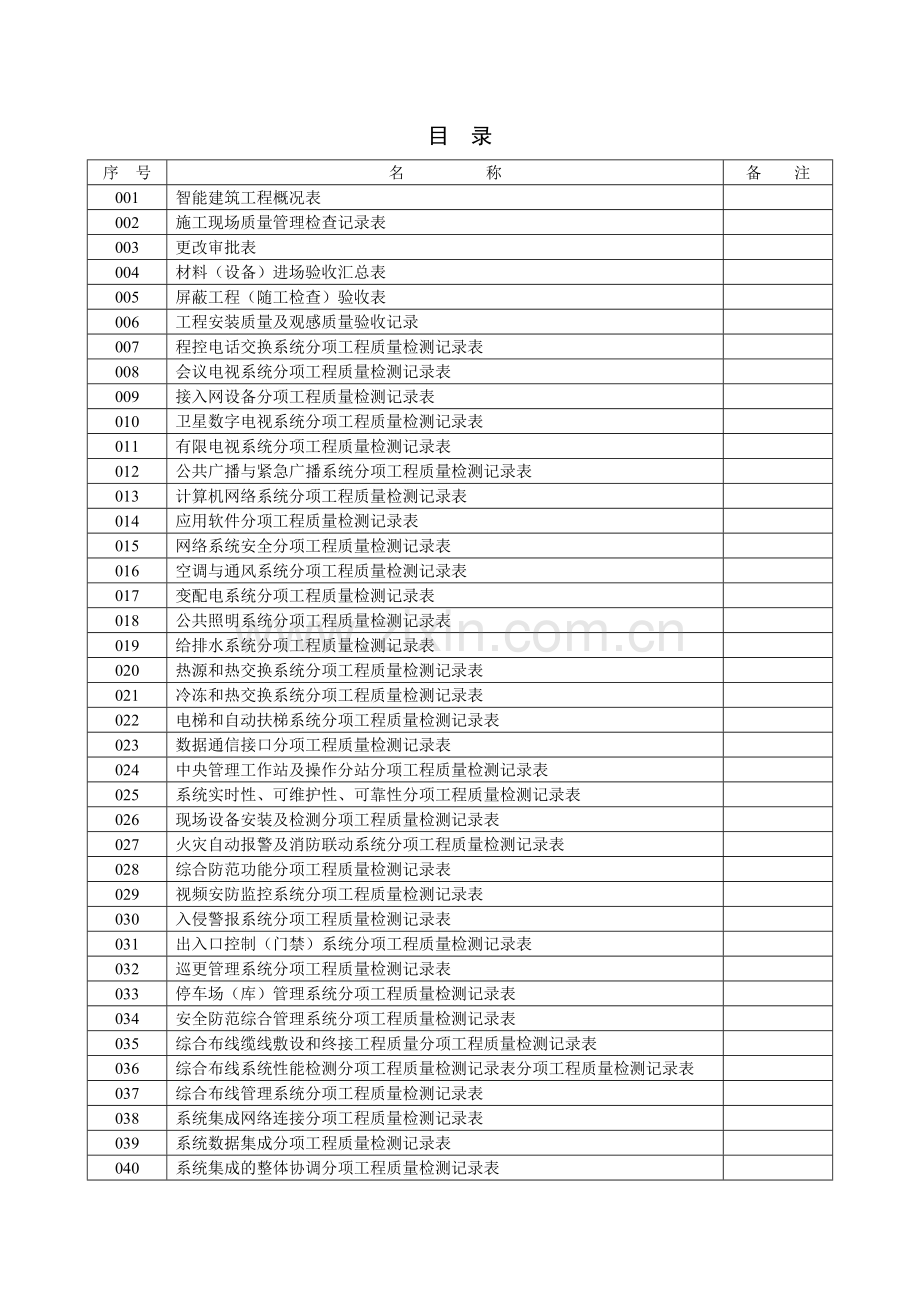

目 录序 号名 称备 注001智能建筑工程概况表002施工现场质量管理检查记录表003更改审批表004材料（设备）进场验收汇总表005屏蔽工程（随工检查）验收表006工程安装质量及观感质量验收记录007程控电话交换系统分项工程质量检测记录表008会议电视系统分项工程质量检测记录表009接入网设备分项工程质量检测记录表010卫星数字电视系统分项工程质量检测记录表011有限电视系统分项工程质量检测记录表012公共广播与紧急广播系统分项工程质量检测记录表013计算机网络系统分项工程质量检测记录表014应用软件分项工程质量检测记录表015网络系统安全分项工程质量检测记录表016空调与通风系统分项工程质量检测记录表017变配电系统分项工程质量检测记录表018公共照明系统分项工程质量检测记录表019给排水系统分项工程质量检测记录表020热源和热交换系统分项工程质量检测记录表021冷冻和热交换系统分项工程质量检测记录表022电梯和自动扶梯系统分项工程质量检测记录表023数据通信接口分项工程质量检测记录表024中央管理工作站及操作分站分项工程质量检测记录表025系统实时性、可维护性、可靠性分项工程质量检测记录表026现场设备安装及检测分项工程质量检测记录表027火灾自动报警及消防联动系统分项工程质量检测记录表028综合防范功能分项工程质量检测记录表029视频安防监控系统分项工程质量检测记录表030入侵警报系统分项工程质量检测记录表031出入口控制（门禁）系统分项工程质量检测记录表032巡更管理系统分项工程质量检测记录表033停车场（库）管理系统分项工程质量检测记录表034安全防范综合管理系统分项工程质量检测记录表035综合布线缆线敷设和终接工程质量分项工程质量检测记录表036综合布线系统性能检测分项工程质量检测记录表分项工程质量检测记录表037综合布线管理系统分项工程质量检测记录表038系统集成网络连接分项工程质量检测记录表039系统数据集成分项工程质量检测记录表040系统集成的整体协调分项工程质量检测记录表041系统集成的综合管理及冗余功能分项工程质量检测记录表042系统集成可维护性和安全性分项工程质量检测记录表043电源系统分项工程质量检测记录表（I）044电源系统分项工程质量检测记录表（II）045防雷系统与接地系统分项工程检测记录表（I）046防雷系统与接地系统分项工程检测记录表（II）047建筑环境分项工程质量检测记录表（I）048建筑环境分项工程质量检测记录表（II）049住宅（小区）智能化分项工程质量验收记录表（I）050住宅（小区）智能化分项工程质量验收记录表（II）051住宅（小区）智能化分项工程质量验收记录表（III）052住宅（小区）智能化分项工程质量验收记录表（V）053住宅（小区）智能化分项工程质量验收记录表（VI）054住宅（小区）智能化分项工程质量验收记录表（VII）055电线、电缆穿管和线槽敷线分项工程检验批质量验收记录056电线、电缆穿管和线槽敷设分项工程质量验收记录057系统试运行记录058智能建筑工程分项工程质量检测记录表059子系统检测记录060智能分部工程质量检测汇总表061强制措施条文检测记录062分部（子分部）工程质量控制资料核查表记录063分部（子分部）工程安全和功能检验资料核查及主要功能抽查记录064分部（子分部）工程质量验收记录表065竣工验收结论汇总智能建筑工程概况表 编号：001工程名称工程地址建设单位项目负责人监理单位资质等级总监理工程师联系电话设计单位资质等级项目负责人联系电话施工单位资质等级检测单位取证情况本工程所含子分部工程序号名 称12345678910智能工程总造价开工日期竣工日期检查结论： 总监理工程师 （建设单位项目负责人） 年 月 日施工现场质量管理检查记录 编号：002系统名称施工许可证（开工证）建设单位项目负责人设计单位项目负责人监理单位总监理工程师施工单位项目经理项目技术负责人序号项 目内 容1现场质量管理检查制度2施工安全技术措施3主要专业工种操作上岗证书4分包方确认与管理制度5施工图审查情况6施工组织设计、施工方案及审批7施工技术标准8工程质量检验制度9现场设备、材料存放与管理10检测设备、计量仪表检验11开工报告121314检查结论：总监理工程师 （建设单位项目负责人） 年 月 日更改审核表系统（工程）名称：_ 编号：003更改内容更改原因原 为更改为申请： 日期：分发单位审核： 日期：批准： 日期：更改实施日期：材料（设备）进场验收汇总表系统名称：_ 工程施工单位：_ 编号：004序号产品名称规格、型号、产地主要性能/功能数量包装及外观检测结果备注合格不合格施工单位人员签名：监理工程师（或建设单位）签名：检测日期：注：1. 在检查结果栏，按实际情况在相应空格内打“”，左列打“”视为合格，右列打“”视为不合格。2. 备注格内填写产品的检测报告和记录是否齐备。隐蔽工程（随工检查）验收表系统名称：_ 编号：005建设单位施工单位监理单位隐蔽工程（随工检查）内容与检查检 查 内 容检 查 结 果安装质量楼层（部位）图号验收意见：建设单位/总包单位施工单位监理单位验收人：日期：盖章：验收人：日期：盖章：验收人：日期：盖章：注：1. 检查内容包括：1）管道排列、走向、弯曲处理、固定方式；2）管道连接、管道搭铁、接地；3）管口安放护圈标识；4）接线盒及桥架加盖；5）线缆对管道及线间绝缘电阻；6）线缆接头处理等。2. 检查结果的安装质量栏内，按检查内容序号，合格的打“”，不合格的打“”，并注明对应的楼层（部位）、图号。3. 综合安装质量的检查结果，在验收意见栏内填写验收意见并扼要说明情况。工程安装质量及观感质量验收记录系统（工程）名称：_ 施工单位：_ 编号：006设备名称项目要求方法主观评价检查结果抽查百分数合格不合格检查结果安装质量检查结论施工单位人员签名：监理工程师（建设单位）签名： 验收日期：注：1. 在检查结果栏，按实际情况在相应空格内打“”（左列打“”，视为合格；右列打“”，视为不合格）。2. 检查结果：Ks（合格率）=合格数/项目检查数（项目检查数如无要求或实际缺项未检查的，不计在内）。3. 检查结论：Ks（合格率）0.8，判为合格；Ks0.8，判为不合格；必要时作简要说明。4. 主观评价栏内填写主观评价意见，分“符合要求”和“不符合要求”；不符合要求者注明主要问题。程控电话交换系统分项工程质量检测记录表 编号: 007单位（子单位）工程名称子分部工程通信网络系统分项工程名称程控电话交换系统验收部位施工单位项目经理施工执行标准名称及编号智能建筑工程质量验收规范 GB50339-2003分包单位分包项目经理检测项目（主控项目）（执行本规范第4.2.6、4.2.7、4.2.8条的规定）检查评定记录备注1通电测试前检查标称工作电压为48V 通电测试为-48V允许变化范围5740V2硬件检查测试可见可闻报警信号工作正常。报警信号工作正常执行YD5077规定装入测试程序，通过自检，确认硬件系统无故障。自检通过，硬件系统无故障3系统检查测试系统各类呼叫，维护管理，信号方式及网络支持功能。支持各类呼叫，维护管理，信号方式及网络功能4初验测试可靠性不得导致50以上的用户线、中继线不能进行呼叫处理。无用户线不能进行呼叫处理每一用户群通话中断或停止接续，每群每月不大于0.1次。无用户群通话终端中继群通话中断或停止接续： 0.15次/月（64话路） 0.1次/月（64480话路）/个别用户不正常呼入、呼出接续： 每千门用户，0.5户次/月；每百条中继，0.5线次/月。用户呼入、呼出正常一个月内，处理机再启动指标为15次。（包括3类再启动）/软件测试故障不大于8个/月，硬件更换印刷电路板次数每月不大于0.05次/100户及0.005次/30路PCM系统。/长时间通话，12对话机保持48h。长时间通话正常检测项目（主控项目）（执行本规范第4.2.6、4.2.7、4.2.8条的规定）检查评定记录备注4初验测试障碍率测试：局内障碍率不大于3.4*10-4采用模拟测试法，局内障碍率不大于3.4*10-4同时40个用户模拟呼叫10万次。性能测试本局呼叫； 经测试正常通话、摘机不拨号等每项抽检4次各项性能良好每次抽测35次出、入局呼叫对每个直达局向的中继线做100%测试性能良好中继100测试汇接中继测试（各种方式）；能汇接长、市中继的来话及去话测试良好各抽测5次其他各类呼叫；测试链接、夜间服务等良好计费差错率指标不超过104计费差错率不超过104特服业务（特别为110、119、120等）对特服中继100%测试良好作100测试用户线接入调制解调器，传输速率为2400bps，数据误码率不大于1105；用户线接入调制解调器，传输速率为2400bps2BD用户测试/中继测试：中继电路呼叫测试，抽测23条电路（包括各种呼叫状态）中继电路测试性能良好主要为信令和接口接通率测试局间接通率应达99.96以上经统计局内接通率达到99.98%60对用户，10万次局间接通率应达98以上经测试局内接通率达99%呼叫200次采用人机命令进行故障诊断测试人机命令测试功能完善，执行正确检测意见：监理工程师签字： 检测机构负责人签字：（建设单位项目专业技术负责人） 日期： 日期：会议电视系统分项工程质量检测记录表单位（子单位）工程名称子分部工程通信网络系统分项工程名称会议电视系统验收部位施工单位项目经理施工执行标准名称及编号智能建筑工程质量验收规范 GB50339-2003分包单位分包项目经理检测项目（主控项目）（执行本规范第4.2.8条的规定）检查评定记录备注1单机测试指标符合设计或生产厂家说明书要求执行YD5033的规定或符合设计要求的为合格2信道测试（传输性能限值）国内段电视会议链路：传输信道速率2048kbps，误比特率（BER）1106；1小时最大误码数7142；1小时严重误码事件为0；无误码秒（EFS）92。国际段电视会议链路：传输信道速率2048kbps，误比特率（BER）1106；1小时最大误码数7142；1小时严重误码事件为2；无误码秒（EFS）92。国内、国际全程链路：传输信道速率2048kbps，误比特率（BER）3106；1小时最大误码数21427；1小时严重误码事件为2；无误码秒（EFS）92。国内段电视会议链路：传输信道速率64kbps，误比特率（BER）1106。3系统效果质量检测主观评定画面质量和声音清晰度外接时钟度不低于1012量级4监测管理系统检测具备本地、远端监测、诊断和实时显示功能检测意见：监理工程师签字： 检测机构负责人签字：（建设单位项目专业技术负责人） 日期： 日期：编号: 008接入网设备分项工程质量检测记录表 编号: 009单位（子单位）工程名称子分部工程通信网络系统分项工程名称接入网设备验收部位施工单位项目经理施工执行标准名称及编号分包单位分包项目经理检测项目（主控项目）（执行本规范第4.2.8条的规定）检查评定记录备注1安装环境检查机房环境满足设备安装要求符合设计要求者为合格电源电源检查接地电阻值0.812设备安装检查管线敷设安装整齐，固定牢靠符合设计要求者为合格设备机柜及模块合格3系统检测收发器线路接口功率谱密度合格符合设计要求者为合格纵向平衡损耗合格过压保护合格用户网络接口25.6Mbit/s 电接口合格10BASE-T 接口合格USB 接口合格PCI接口合格业务节点接口（SNI）STM-1（155Mbit/s）光接口10M光接口电信接口/分离器测试合格传输性能测试传输性能测试正常功能验证测试传输功能传输功能测试正常管理功能管理功能测试正常检测意见：经检查，符合建筑电气工程施工质量验收规范（GB 50303-2002）、智能建筑工程质量验收规范（GB 50339-2003）标准及施工图设计要求，检查合格。理工程师签字： 检测机构负责人签字：（建设单位项目专业技术负责人） 日期： 日期：卫星数字电视系统分项工程质量检测记录表 编号: 010单位（子单位）工程名称子分部工程通信网络系统分项工程名称卫星数字电视系统验收部位施工单位项目经理施工执行标准名称及编号分包单位分包项目经理检测项目（主控项目）（执行本规范第4.2.9条的规定）检查评定记录备注1卫星天线的安装质量基座、钢构件、防雷等符合设计和规范要求符合国家现行标准的为合格2高频头至室内单元的线距少于设计5m，符合设计和规范要求3功放器及接收站位置位置准确4缆线连接的可靠性布线可靠，安装牢固6系统输出电平（dBm）45dBV合格-30-6078910检测意见：监理工程师签字： 检测机构负责人签字：（建设单位项目专业技术负责人） 日期： 日期：有线电视系统分项工程质量检测记录表 编号: 011单位（子单位）工程名称子分部工程通信网络系统分项工程名称有线电视系统验收部位施工单位项目经理施工执行标准名称及编号分包单位分包项目经理检测项目（主控项目）（执行本规范第4.2.9条的规定）检查评定记录备注1系统输出电平（dBV）（系统内的所有频道）经测试为75 dBV60802系统载噪比（系统总频道的10%）无雪花干扰无噪波，即无“雪花干扰”3载波互调比（系统总频道的10%）图像无中午垂直、倾斜、水平条纹图像中无垂直、倾斜或水平条纹4交扰调制比（系统总频道的10%）未见窜台图像中无移动、垂直或斜图案，即无“窜台”5回波值（系统总频道的10%）未见“重影”图像中无沿水平方向分布在右边一条或多条轮廓线，即无“重影”6色/亮度时延差（系统总频道的10%）亮色、信息、对齐图像中色、亮信息对齐，即无“彩色鬼影”7载波交流声（系统总频道的10%）未见滚动图像图像中无上下移动的水平条纹，即无“滚道”现象8伴音和调频广播的声音（系统总频道的10%）声音无嘶嘶声、哼声无背景噪音、如丝丝声、哼声、蜂鸣声和串音等。9电视图像主观评价4分全部不小于4分检测意见：经检查，符合建筑电气工程施工质量验收规范（GB 50303-2002）、智能建筑工程质量验收规范（GB 50339-2003）标准及施工图设计要求，检查合格。监理工程师签字： 检测机构负责人签字：（建设单位项目专业技术负责人） 日期： 日期：公共广播与紧急广播系统分项工程质量检测记录表 编号: 012单位（子单位）工程名称子分部工程通信网络系统分项工程名称公共广播与紧急广播系统验收部位施工单位项目经理施工执行标准名称及编号分包单位分包项目经理检测项目（主控项目）（执行本规范第4.2.10条的规定）检查评定记录备注1安装质量不平衡度系统输入、输出不平衡度安装质量符合设计要求符合设计要求者为合格音频线敷设音频线敷设安装质量符合设计要求接地及安装接地及安装质量符合设计要求阻抗匹配设备之间阻抗匹配合理2放声系统分布放声系统分布合理，符合设计要求3音质音量最高输出电平经测试最高输出电平的技术指标符合设计要求输出信噪比经测试输出信噪比的技术指标符合设计要求声压级经测试声压级的技术指标符合设计要求频宽经测试频宽的技术指标符合设计要求4音响效果主观评价通过对响度、音色和音质的主观评价，评定合格5功能检测业务内容具备业务宣传、背景音乐和公共寻呼插播功能消防联动/功放冗余/分区划分工分区21个分区，与消防分区的划分不产生矛盾检测意见：监理工程师签字： 检测机构负责人签字：（建设单位项目专业技术负责人） 日期： 日期：计算机网络系统检测分项工程质量检测记录表 编号: 013单位（子单位）工程名称子分部工程信息网络系统分项工程名称计算机网络系统检测验收部位施工单位项目经理施工执行标准名称及编号分包单位分包项目经理检测项目（主控项目）（执行本规范第5.3.3、5.3.4条的规定）检测记录备注1网络设备连通性执行本规范第5.3.3条中规定2各用户间通信性能允许通信不允许通信符合设计规定3局域网与公用网连通性4路由检测执行本规范第5.3.4条中规定5一般项目1容错功能检测：故障判断自动恢复切换时间执行本规范第5.3.5条中规定故障隔离自动切换2网络管理功能检测：拓扑图执行本规范第5.3.6条中规定设备连接图自诊断节点流量广播率3错误率检测意见：监理工程师签字： 检测机构负责人签字：（建设单位项目专业技术负责人） 日期： 日期：应用软件系统检测分项工程质量检测记录表 编号: 014单位（子单位）工程名称子分部工程信息网络系统分项工程名称应用软件检测验收部位施工单位项目经理施工执行标准名称及编号分包单位分包项目经理检测数量：全部应用软件检测项目（主控项目） （执行本规范第5.4.3、5.4.4条的规定）检测记录备注1功 能性测试安装：按安装手册中的规定成功安装按安装手册中的规定成功安装执行本规范第5.4.4条中规定功能：按使用说明书中的范例、逐项测试软件功能测试符合要求2性能测试响应时间经运行测试，符合设计文件和软件使用说明书吞吐量经运行测试，符合设计文件和软件使用说明书辅助存储区经运行测试，符合设计文件和软件使用说明书处理精度测试经运行测试，符合设计文件和软件使用说明书3文档测试经全部测试，文档清晰、准确4可靠性测试与软件报告相符合5互连测试系统间互连正常、可靠6回归（一致性）测试修改后未发现错误一般项目1操作界面测试经运行测试，符合设计文件和软件使用说明书执行本规范第5.4.5条中规定2可扩展性测试经运行测试，符合设计文件和软件使用说明书执行本规范第5.4.5条中规定3可维护性测试经运行测试，符合设计文件和软件使用说明书检测意见： 监理工程师签字： 检测机构负责人签字：（建设单位项目专业技术负责人） 日期： 日期：网络安全系统检测分项工程质量检测记录表 编号: 015单位（子单位）工程名称子分部工程信息网络系统分项工程名称网络安全系统检测验收部位施工单位项目经理施工执行标准名称及编号智能建筑工程质量验收规范（GB50339）分包单位分包项目经理检测项目（主控项目）（执行本规范第5.5.25.5.6条的规定）检测记录备注1安全产品认证正版认证齐全执行本规范第5.5.2条中规定2安全系统配置防火墙可抵挡防火墙以外的信息网络攻击执行本规范第5.5.3条中规定防病毒有，且符合规范3信息安全性来自防火墙外的模拟网络攻击使用流行的网络攻击手段进行模拟测试合格执行本规范第5.5.4条中规定对内部终端机的访问控制可以正常访问未受限的内容办公网络与控制网络的隔离未经授权从信息网络不能进入控制网络防病毒系统测试识别准确，杀毒操作合格入侵检测系统功能用DOS 攻击，能成功检测和阻隔内容过滤系统的有效性访问阻断符合设计要求4操作系统安全性操作系统正版微软操作系统执行本规范第5.5.5条中规定文件系统使用安全性较高的文件系统用户帐号用户须使用满足安全要求的口令服务器服务器扫描无漏洞审计系统/5应用系统安全性身份认证用户须使用满足安全性要求的口令访问控制用户能正确访问其获得的授权的对象资源一般项目1物理层安全安全管理制度出入机房严格登记和检查相关设备执行本规范第5.5.7条中规定中心机房的环境要求机房电源与接地及环境符合要求涉密单位的保密要求符合设计和规范要求2应用系统安全数据完整性数据在存储使用中不能篡改、破坏执行本规范第5.5.8条中规定数据保密性数据采用MD5复合加密方式安全审计对非法入侵有准确记录检测意见：监理工程师签字： 检测机构负责人签字：（建设单位项目专业技术负责人） 日期： 日期：空调与通风系统分项工程质量检测记录表 编号: 016单位（子单位）工程名称子分部工程建筑设备监控系统分项工程名称空调与通风系统验收部位施工单位项目经理施工执行标准名称及编号分包单位分包项目经理检测项目（主控项目）（执行本规范第6.3.5条的规定）检查评定记录备注1空调系统温度控制控制稳定性试运行1个月正常检测数量为每类机组按总数20%抽检，且不得少于5台，不足5台时全部检測, 抽检设备全部符合设计要求时为检测合格。响应时间系统检测相应时间及时控制效果系统控制正常2空调系统相对湿度控制控制稳定性试运行1个月正常响应时间/控制效果/3新风量自动控制控制稳定性试运行1一个月正常响应时间系统检测响应时间及时控制效果系统控制正常4预定时间表自动启停稳定性/响应时间/控制效果/5节能优化控制稳定性经运行测试系统正常响应时间及时控制效果满足设计要求6设备连锁控制正确性/实时性/7故障报警正确性经测试故障报警正确性满足规范要求实时性经测试故障报警实时反映在软件上检测意见：监理工程师签字： 检测机构负责人签字：（建设单位项目专业技术负责人） 日期： 日期：变配电系统分项工程质量检测记录表 编号: 017单位（子单位）工程名称子分部工程建筑设备监控系统分项工程名称变配电系统验收部位施工单位项目经理施工执行标准名称及编号分包单位分包项目经理检测项目（主控项目）（执行本规范第6.3.6条的规定）检查评定记录备注1电气参数测量各类参数按20%抽检,且不得小于20点,被检参数合格率100%时为检测合格。2电气设备工作状态测量3变配电系统故障报警4高低压配电柜运行状态各项参数全部检测,被检参数合格率100%时为检测合格。5电力变压器温度6应急发电机组工作状态7储油罐液位8蓄电池组及充电设备工作状态9不间断电源工作状态10111213检测意见：监理工程师签字： 检测机构负责人签字：（建设单位项目专业技术负责人） 日期： 日期：公共照明系统分项工程质量检测记录表 编号: 018单位（子单位）工程名称子分部工程建筑设备监控系统分项工程名称公共照明系统验收部位施工单位项目经理施工执行标准名称及编号分包单位分包项目经理检测项目（主控项目）（执行本规范第6.3.7条的规定）检查评定记录备注1公共照明设备监 控公共区域11.以光照度或时间表为依据,检测控制动作正确性。2.按照明回路20%抽检,且不得小于10路,抽检合格率100%时为检测合格。公共区域2公共区域3公共区域4公共区域5公共区域6（园区或景观）公共区域7（园区或景观）2检查手动开关功能345检测意见：监理工程师签字： 检测机构负责人签字：（建设单位项目专业技术负责人）日期： 日期：给排水系统分项工程质量检测记录表 编号: 019单位（子单位）工程名称子分部工程建筑设备监控系统分项工程名称给排水系统验收部位施工单位项目经理施工执行标准名称及编号分包单位分包项目经理检测项目（主控项目）（执行本规范第6.3.8条的规定）检查评定记录备注1给水系统参数
