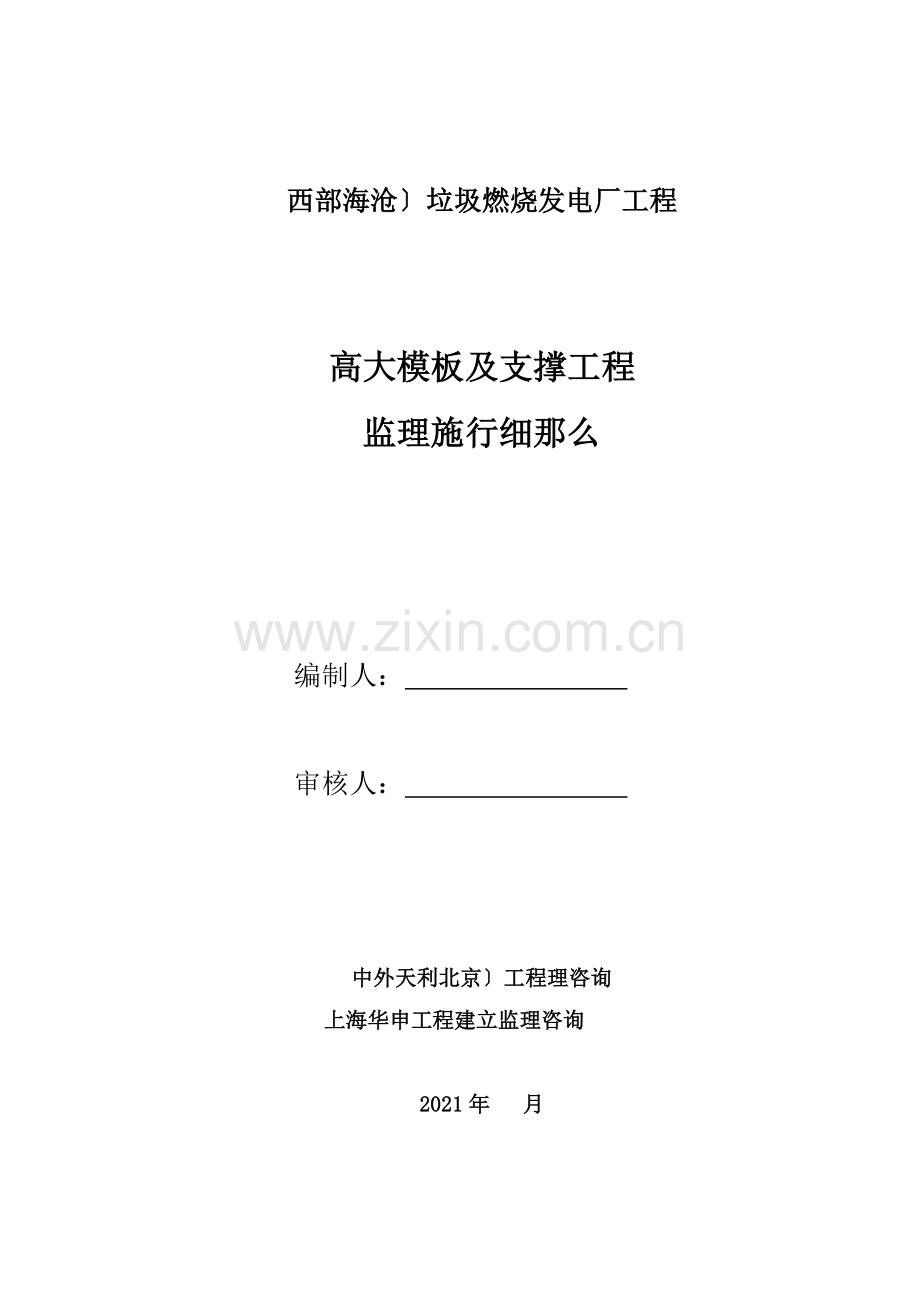

西部（海沧）垃圾焚烧发电厂高大模板及支撑工程监理实施细则.doc

西部海沧垃圾燃烧发电厂工程高大模板及支撑工程监理施行细那么编制人： 审核人： 中外天利北京工程理咨询上海华申工程建立监理咨询2021年 月目 录一、工程概况：3二、监理根据3三、模板及支撑工程专项施工方案审核5四、模板及其支撑工程搭、拆控制内容6五、高大模板支撑体系控制重点及内容10六、高大模板施工监理工作流程13一、工程概况：1、根本概况：本工程位于厦门海沧区海新路西侧、东山底水库西南侧本工程建筑基底面积为6880总建筑面积为15470建筑高度48.5m主体单层部分四层2-5轴/D-C轴构造类型为钢筋混凝土框排架构造设计使用年限50年消费的火灾危险性分类为丁类耐火等级为二级屋面防水等级级抗震设防烈度7度；垃圾坑坑底标高-5.0m渣坑坑底标高-4.0m, 最低处标高-8.0m其余建筑底部标高为0.000本工程设计室内地坪0.000米相当于绝对标高76.60米85高程系统根底采用钻孔灌注桩桩基设计等级为乙级平安等级为二级。工程建立为厦门政建立开发总勘察为机械工业部第三勘察设计院基坑设计为福建华东岩土工程监理为中外建天利北京工程监理咨询施工为江西安装工程。2、主要构造概况：1B-A轴/3-11轴区域, 二层层高为7.88m(部分三层二层部分层高3.97m三层层高7.88m)板厚为200mm；梁截面尺寸主要有250mm500mm、250mm600mm、300mm700mm、300mm800mm、300mm850mm、300mm900mm、300mm800mm、500mm900mm 、400mm1200mm、400mm1500mm。B-A轴/3-11轴高支模区域阴影部分2E-C轴/10-11轴区域, 二层无板梁标高4.47三层板标高为7.79m一层层高为7.79m板厚为100mm；梁截面尺寸主要有250mm600mm、250mm700mm、300mm700mm。E-C轴/10-11轴高支模区域阴影部分3C-B3轴/5-10轴区域, 二层、三层板挑空四层板标高为12.47m一层层高为12.47m板厚为120mm；夹层板面标高20.47m夹层层高为8.0m板厚为120mm；梁截面尺寸主要有250mm500mm、250mm600mm、350mm600mm、300mm1000mm、400mm1200mm。C-B3轴/5-10轴高支模区域阴影部分4主厂房汽机、除氧跨E-D1轴/4-1/4轴区域二层板标高为3.97m三层板标高6.97m四层板面标高12.47m屋面层标高23.00m四层层高为10.53m板厚100m；梁截面尺寸主要有250mm500mm、250mm650mm、300mm800mm。主厂房汽机、除氧跨E-D1轴/4-1/4轴高支模区域阴影部分根据?危险性较大的分部分项工程平安理?建质202187规定该工程模板工程及支撑体系涉及部份模板支撑搭设高度大于8m属于超过一定规模的危险性较大的分部分项工程。二、监理根据?建筑工程施工质量验收统一?GB 50300-2001；?混凝土构造工程施工质量验收?GB 50204-2002；建筑施工模板平安技术JGJ162-2021； 与高大模板工程施工相关的、及设计等技术资料；与高大模板工程施工相关的平安施工规定；本工程设计图纸、设计变更、洽商及有关的设计；监理按有关规定编制的监理规划和施行；?厦门高大模板扣件式钢支撑体系施工平安理规定?的；三、模板及支撑工程专项施工方案审核 按照相关要求各类工具式模板工程包括滑模、爬模、大模板等；程度混凝土构件模板支撑系统及特殊构造模板工程均应编制平安专项施工方案。对于高大模板工程、程度混凝土的构件模板支撑系统高度超过8或跨度超过18的以及施工荷载大于15kN/或集中荷载大于20kN/的模板支撑系统尚须经专家组予以证。本工程模板支撑系统高度、跨度及面积荷载均未超过上述。方案中的设计计算及平安技术措施必须符合强迫性条文的要求并应满足平安消费的需要。对缺少平安技术措施或不符合强迫性条文要求的应提出监理审核要求重新编制或补充完善。方案设计应包括的内容:绘制配板设计图、连接件和支撑系统布置图、细部构造和异型模板及特殊部位详图。根据构造构造型式和施工条件确定模板载荷对模板和支撑系统做力学验算。制定技术及平安措施包括：模板构造安装及拆卸的程序特殊部位、预埋件及预留孔洞的处理必要平安措施等。制定模板及配件的周转使用方式与方案。编写模板工程施工说明。四、模板及其支撑工程搭、拆控制内容模板支架搭设控制要点检查高大模板工程支撑系统所选用的钢、扣件材质必须符合、要求严禁使用锈蚀、变形、断裂、脱焊、螺栓松动或其它影响使用性能构造缺陷的材料。审查施工报送的高大模板施工方案及平安专项方案且高大模板平安专项方案要经专家证高大模板工程支撑系统必须符合、以及方案的要求。按图纸及方案要求检查梁、板的预起拱度。检查模板支架搭设的杆件数量、杆件位置、设置方式、应按方案内容的施工荷载计算、立杆计算、支架计算、模板及其支撑系统的强度、刚度、稳定性、抗倾覆以及支承层地面的承载力的验算书的要求布足数量且按审批后的高大模板支架图、支撑平面图、立面图和剖面图及节点大样施工图连接并连接牢靠。操作前应对作业人员进展平安教育和平安操作技术交底。模板安装控制要点施工应根据设计图纸提供的梁底标高对支架上托进展找平测量并考虑梁的起拱度按设计要求调整好再报监理复核。现场监理对高大模板工程搭设与撤除施行全过程旁站监理即时发现平安隐患即时发出书面责整改情节严重者报总监理工程师责停工整改。检查模板工程施工方案是否经过上级审批及根据混凝土输送制定的有针对性的平安措施。检查支撑系统是否经过计算及是否符合设计要求。检查施工模板上施工荷载及材料堆放是否符合要求。检查模板存放是否整齐及是否超高。无支腿大模板必须放入专门设计的模板插放架内。插放架应使用钢搭设檁子杆高度不得低于大模板高度的80。对插放架必须定进展检查发现弯曲变形的杆件必须及时进展更换确保插放架保持完好状态。检查模板撤除是否设置平安戒备线及监护人员是否到位。检查模板立柱材料及间距是否符合要求。检查施工作业面的孔洞临边是否有防护措施。检查垂直作业上下是否有隔离防护措施。要求吊运模板时必须符合以下规定：作业前应检查绳索、卡具、模板上的吊环必须完好有效在升降过程中应设专人指挥统一信亲配合。吊运大块或整体模板时竖向吊运不应少于2个吊点程度吊运不应少于4个吊点。吊运必须使用卡环连接并应稳起稳落待模板就位连接结实后方可摘除卡环。吊运散装模板时必须码放整齐待捆绑结实前方可起吊。严禁起重机在架空输电线路下面工作。遇5级及以上大风时应停顿一切吊运作业。大钢模板宽度大于不含1.5米时必需设置两个及以上的支腿确保模板放置时稳定可靠。支腿的上支点高度应不低于模板高度的2/3。大模板安装入位后或拆卸时还未安装或撤除穿墙螺栓时必须使用钢丝绳索具固定大模板应将绳卡固定在横向大直径钢筋上或墙柱纵横向钢筋穿插点处确保固定结实。大模板的临时固定严禁使用铁丝或火烧丝。对木质大模板的使用要求：现场制作木质大模板时应进展相应的设计和计算并经工程技术负责人审批。木质大模板吊环宜采用可重复周转使用的配件推荐使用附件1所示的吊环做法。当木质大模板吊环采用钢丝绳时应保证吊环有足够强度受力钢丝绳绳卡数量不少于3个钢丝绳直径不小于9.3mm。严禁使用铁丝或钢筋现场焊接制作的吊环。单块木质大模板的面积不宜超过16m2。木质大模板在边角及吊运受力部位需采用扁钢加固以保证大模板的整体稳定性。支模应按规定的作业程序进展应边安装边支撑固定。特别是在安装预组装成片模板时应边就位、边校正和安设连接件并加设临时支撑稳固。模板未固定前不得进展下一道工序以防倾覆。支设悬挑形式的模板时应有稳固的立足点。支设临空构筑物模板时应搭设支架或脚手架。对于上方施工可能坠落物件的通道口在其受影响的范围内必须搭设顶部能防止穿透的双层防护廊。模板的支柱、纵横向程度杆、剪撑等均应按设计的规定布置。当设计无规定时一般支柱的纵横间距不宜大于1.5m；纵横向程度杆的上下步距不宜大于1.4m纵横向的垂直剪撑间距不宜大于6m。当支柱高度小于4m时应设上下两道程度撑和垂直剪撑。以后支柱每增高2m再增加一道程度撑程度撑之间还需增加剪撑一道。当楼层高度超过10m时模板的支柱应选用长料同一支柱的连接头不宜超过2个。模板支柱底部应夯实设置木垫板增加立柱的承压面积及稳固性不得随意用砖头等作为垫板使用。现浇整体式多层房屋和构筑物安装上层模板及其支架时下层楼板构造的强度应到达能承受上层模板、支撑系统和新浇筑混凝土的重量时方可进展。否那么下层楼板构造的支撑系统不得撤除且同一部位上下层支柱应在同一垂直线上。安装及撤除模板时高度超过2m时必须搭设脚手架及工作平台。不准站在柱模板上操作和在梁底模上行走更不允许利用拉杆、支撑攀登上下。登高作业时操作人员应系好平安带。连接件必须放在箱盒或工具袋中严禁放在模板或脚手板上。扳手等各类工具必须系挂在身上或置放于工具袋内不得掉落。模板的预留孔洞、电梯井口等处应加盖或设置防护栏必要时应在洞口处设置平安网。组合模板安装及撤除时上下应有人接应模板应随装拆随转运不得堆放在脚手板上。已拆活动的模板必须一次性连续撤除完毕方可停歇严禁留下平安隐患。模板撤除控制要点撤除过程中除操作人员外下面不得站人。高处、复杂构造模板的撤除应有专人指挥和实在的平安措施并在下面标出作业区严禁非操作人员进入作业区。拆模时混凝土必须满足所需强度的要求经确认已达拆模强度时填写混凝土拆模申请单并经批准前方可撤除。拆模时应按后支先拆、先撑后拆的原那么进展先拆非承重部位后拆承重部位。严禁将支柱全部撤除后一次性成片拉拽撬落模板。严禁用吊车直接吊除没有撬松动的模板。混凝土板拆模后形成的临边或孔洞应进展防护。高处拆模作业时应配置蹬用工具或搭设支架。钢模板部件撤除后临时堆放处离楼层边沿不应小于1m堆放高度不得超过1m。楼层边口、通道口、脚手架边缘等处严禁堆放任何拆下物件。预组装模板撤除时垂直吊运应采取两个以上的吊点程度吊运应采取四个吊点吊点应合理布置并作受力计算。预组装模板撤除时宜整体撤除并应先挂好吊索然后撤除支撑及拼接两片模板的配件待模板分开构造外表后再起吊吊钩不得脱钩。遇五级以上大风时应暂停室外的高处作业。有雨、霜时应先清扫施工现场不滑时再进展作业。五、高大模板支撑体系控制重点及内容质量平安作业技术交底总监理工程师组织监理工程师对施工的模板支撑专项方案技术交底工作进展检查要求施工完善组织机构落实人员职责。施工不得对专项方案随意更改如需要补充修正必须按原程序申报、审核、批准。经批准评审通过的专项方案是施工和监理的根据。 钢扣件进场检验施工现场的钢扣件进场前向监理提交?工程材料构配件报审表?同时必须附有出厂合格证、消费答应证以及厂家检验。监理工程师对出厂合格证及消费答应证进展审查在符合要求后进展钢外观质量验收。监理工程师对钢扣件的外观验收从以下几个方面进展：钢有无严重鳞皮锈钢壁的厚度采用计量检查。扣件的完好性以及重量。监理工程师对外观质量以及质保资料检查符合要求后进展现场见证取样试验合格的方可使用。 设置控制点为保证施工过程质量、平安始终处于受控状态工程监理部根据高支撑的构造特点重点设置以下质量控制点：地基处理工序验收。扫地杆与拉接点的设置。立杆的搭接方式。垂直纵、横向及程度剪撑的设置。扣件拧紧度。钢扣件与框架柱的连接。在此根底上施行质量预控。施工按照质量控制点的要求每道工序完成后经自检质量、平安复检合格后报工程监理部进展验收未经监理验收不得进展下道工序。 加强巡视检查在施工过程中工程监理部安排专职监理人员定或不定地对施工过程进展巡视检查。主要检查：施工专职平安人员是否到位。脚手架搭设人员是否持有特种作业人员考核合格证。支撑搭设工艺是否符合及专项方案要求。施工过程是否违章作业。监理人员发现有违章作业及违规行为给予及时制止。对于不能及时整改的由平安监理工程师下发监理要求施工整改。对拒不整改的征得业主同意后由总监理工程师下发停工及时召开专题会议解决有关事项。工程监理部装备力矩板手定或不定对螺栓紧固据力矩进展检验扭力矩不符合要求时及时催促施工整改。 模板高支撑验收高大模板支撑系统应在搭设完成后由工程负责人组织验收验收人员应包括施工和工程两级技术人员、工程平安、质量、施工人员监理的总监和专业监理工程师。验收合格经施工工程技术负责人及工程总监理工程师签字后方可进人后续工序的施工。验收按照?建筑施工扣件式钢脚手架平安技术?建筑施工碗扣式钢脚手架平安技术?执行。工程监理机构对验收资料全面核查。现场检查立杆间距、立杆垂直度、扣件拧紧度扫地杆设置钢门架及钢拉结点设置立杆搭设方式纵、横向程度杆设置剪撑纵、横向及程度加强层设置等全面检查。 浇捣砼过程控制在浇捣过程中监理人员旁站监理并催促施工安排专职人员观察模板支撑有无异常变化如发现异常应及时汇报并采取相应的措施。严格控制泵布料高度不超过板面200mm。合理安排浇捣顺序控制模板层上的施工荷载不得超载进展分层浇捣。模板支撑撤除控制承重支撑架撤除前检查混凝土强度是否到达设计要求。监理工程师巡视、检查撤除人员是否持证上岗、是否按撤除方案要求自上而下逐步撤除。严禁高空抛掷。六、高大模板施工监理工作流程高大模板工程组织验收监理监理审查专业监理工程师监理审查总监理工程师施工按方案施工专业监理工程师/总监理工程师检查地基处理、立杆、支架、模板是否按方案内容施工。检查支撑系统强度、刚度、稳定性、抗倾覆以及支承层地面是否能满足计算要求检查高大模板工程浇筑混凝土时是否满足浇筑要求承包按专家组审查补充完善方案浇筑混凝土监理员旁站通过未通过通过编制专项施工方案承包审核结果审查证专家组监理审查专业监理工程师监理审查总监理工程师审核结果未通过
